Номер госреестра:
81196-21
Наименование СИ:
Масс-спектрометры
Обозначение типа:
ЭМГ-40-3
Производитель:
Общество с ограниченной ответственностью "МЕТТЕК" (ООО "МЕТТЕК"), г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «11» марта 2021 г. №288
Лист № 1
Регистрационный № 81196-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Масс-спектрометры ЭМГ-40-3
Назначение средства измерений
Масс-спектрометры ЭМГ-40-3 предназначены для измерений содержания компонен-
тов и изотопов элементов, входящих в состав газов и газовых смесей.
Описание средства измерений
Принцип действия масс-спектрометров основан на ионизации молекул исследуемого
газа с образованием положительно заряженных ионов, которые поступают в масс-
анализатор, в котором осуществляется разделение ионов по массам.
Масс-спектрометр состоит из масс-анализатора времяпролетного типа, совмещенно-
го с турбомолекулярным вакуумным насосом, системы ввода проб, блока электроники и
встроенного промышленного компьютера. В масс-спектрометре ЭМГ-40-3 используется
масс-анализатор с V-образной траекторией пролета ионов и дифференциальной откачкой
ионного источника, что обеспечивает его высокую чувствительность.
Масс-спектрометр работает следующим образом: газовая проба, поступающая от
системы пробоотбора и пробоподготовки при измерениях в потоке, или из баллона (про-
боотборника) при анализе дискретных проб, через систему ввода подается в камеру масс-
анализатора. В ионизационном промежутке источника ионов происходит ионизация моле-
кул исследуемого газа и образование положительно заряженных ионов. Ионизация произ-
водится пучком электронов. Под действием электрического поля происходит выталкива-
ние ионов в пространство дрейфа. Разделение ионов по соотношению массы к заряду
осуществляется на траектории от источников к детектору через бесполевое пространство
и отражатель ионов. Приходящие на детектор ионные пучки преобразуются в импульсы
электрического тока приемником ионов. Амплитуда импульса (величина токового сигна-
ла) пропорциональна концентрации ионов с определенным отношением массы к заряду.
Полученные с детектора электрические импульсы для всей развертки спектра усиливают-
ся широкополосным усилителем и поступают в систему регистрации (модуль обработки
спектра), где происходит их преобразование и оцифровка.
Подача газовых смесей в масс-спектрометр может выполняться автоматически, по
заранее заданной оператором программе, или в ручном режиме
Пломбирование масс-спектрометров не предусмотрено.
Общий вид масс- спектрометров и место нанесения знака поверки приведены на
рисунке 1.
Лист № 2
Всего листов 4

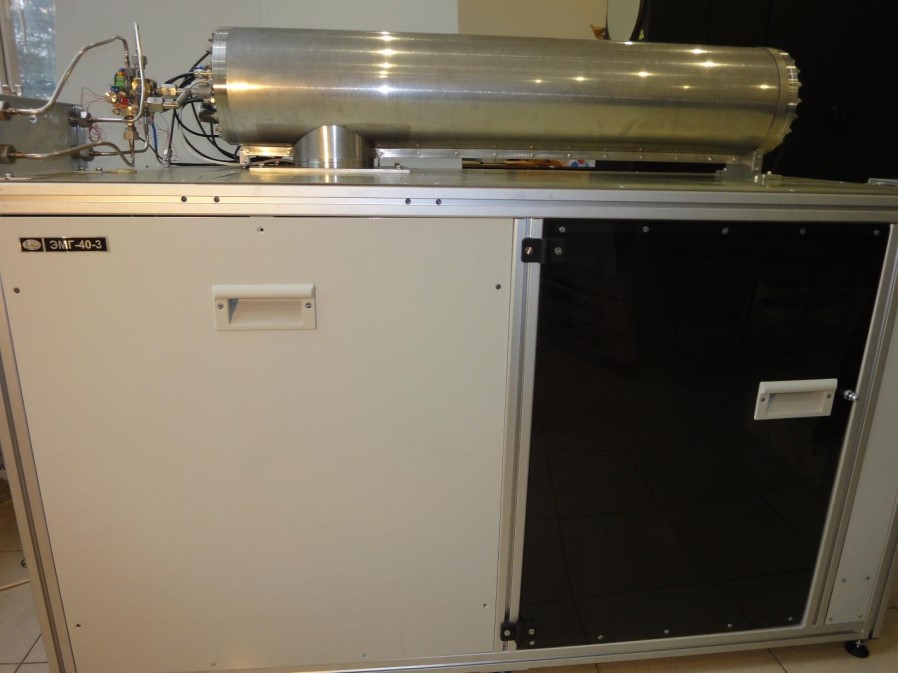

Рисунок 1- Общий вид масс-спектрометров
Программное обеспечение
Масс-спектрометр оснащен встроенным ПО «MG» и автономным ПО «Control
Station»
К метрологически значимой части встроенного ПО относится файл MG24.exe.
Метрологически значимая часть встроенного ПО выполняет следующие функции:
-управление масс-спектрометром;
-настройка режимов работы
-получение масс-спектров;
-обработка и хранение результатов измерений;
-построение градуировочных графиков;
К метрологически значимой части автономного ПО относится файл Station3.exe.
Метрологически значимая часть автономного ПО выполняет следующие функции:
-настройка и отображение режимов масс-спектрометра;
-запись, архивирование и хранениеданных, поступающих с масс-
спектрометра;
-интеграция масс-спектрометра во внешнюю систему автоматическо-
го управления (АСУ ТП (SCADA)).
Идентификационные данные ПО приведены в таблице 1.
Место нанесения знака поверки
Лист № 3
Всего листов 4
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соот-
ветствует уровню «средний» по Р50.2.077-2014. Влияние ПО на метрологические характе-
ристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
600
Идентификационные данные (признаки)
Значение
Автономное ПОВстроенное ПО
Station3.exe
Не ниже 3.023
−
MG24.exe
Не ниже 2.30f
−
Значение
от 1,0 до 44
1·10
-2
5,0
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон регистрируемых масс, а.е.м.
Разрешающая способность, М/∆М, (на уровне 10 % от максимальной
интенсивности пика
4
He), не менее
Предел обнаружения гелия (по критерию 3σ), % об., не более
Относительное СКО выходного сигнала
1)
, %, не более
Относительное изменение выходного сигнала за 4 часа непрерывной
работы
1)
, %, не более
±10
Примечание:
1)
По сигналу на линии гелия при использовании стандартного образца
состава гелий/воздух с объемной долей гелия 1,0 %.
Таблица 3 - Основные технические характеристики
От +15 до +30
Значение
1400×600×1090
175
800
6
5000
От 200 до 240 В
Наименование характеристики
Габаритные размеры (Д×Ш×В), мм, не более
Масса, кг, не более
Потребляемая мощность, кВ
·
А, не более
Средний срок службы, лет
Наработка на отказ, ч, не менее
Напряжение питания частотой (50±1) Гц, В
Условия эксплуатации
- температура окружающего воздуха, ºC
- относительная влажность окружающего воздуха, %,
не более
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной гра-
фики и на лицевую панель корпуса масс-спектрометра в виде наклейки.
Лист № 4
Всего листов 4
Комплектность средства измерений
Таблица 5 – Комплектность масс-спектрометров
Наименование
Масс-спектрометр
Руководство по эксплуатации
Методика поверки
Осциллограф цифровой двух-
канальный
Обозначение
ЭМГ-40-3
МТ20Б.100.00 РЭ
МП-242-2398 -2020
-
Количество
1 шт.
1 экз.
1 экз.
1 шт.
Сведения о методиках (методах) измерений
приведены в разделе 3.2 документа «Масс-спектрометр ЭМГ-40-3. Руководство по экс-
плуатацииМТ20Б.100.00 РЭ; при использовании в сфере государственного регулиро-
вания обеспечения единства измерений масс-спектрометры применяются в соответствии с
аттестованными методиками (методами) измерений.
Нормативные и технические документы, устанавливающие требования к масс-
спектрометрам ЭМГ-40-3
Технические условия «Масс-спектрометр ЭМГ-40-3» ТУ 4215-004-34085048-2019
