Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-10000, РВСП-20000, ГРСИ 81193-21
Номер госреестра:
81193-21
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВСП-5000, РВСП-10000, РВСП-20000
Производитель:
Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РВСП-5000 с зав.№№ 1, 16, РВСП-10000 с зав.№№ 2, 3, 5, 8, 10, 22, 24, 28, РВСП-20000 с зав.№№ 31, 32
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «11» марта 2021 г. №288
Лист № 1
Регистрационный № 81193-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-10000,
РВСП-20000
Назначение средства измерений
РезервуарывертикальныестальныецилиндрическиеРВСП-5000,РВСП-10000,
РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти
и нефтепродуктов.
Описание средства измерений
Типрезервуаров–вертикальныестальныецилиндрические,номинальной
вместимостью 5000 м
3
, 10000 м
3
, 20000 м
3
.
Принцип действия резервуаров вертикальных стальных цилиндрических РВСП-5000,
РВСП-10000, РВСП-20000 основан на заполнении их нефтью и нефтепродуктом до
определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные
сосуды, состоящие из цилиндрической стенки, днища, крыши и понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки,
расположенные в нижней части резервуара.
Заводскиеномерарезервуаровнаносятсяаэрографическимспособомна
цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВСП-5000 с заводскими номерами 1, 16, РВСП-10000 с заводскими
номерами 2, 3, 5, 8, 10, 22, 24, 28, РВСП-20000 с заводскими номерами 31, 32 расположены на
территории резервуарного парка Акционерного общества «Транснефть – Приволга» (АО
«Транснефть – Приволга») по адресу: Бугурусланское РНУ, ЛПДС «Кротовка» 446320,
Самарская область, Кинель-Черкасский район, село Кротовка.
Общий вид резервуаров вертикальных стальных цилиндрических РВСП-5000,
РВСП-10000, РВСП-20000 представлен на рисунках 1, 2, 3.
Лист № 2
Всего листов 4
Рисунок 1 – Общий вид резервуаров РВСП-5000

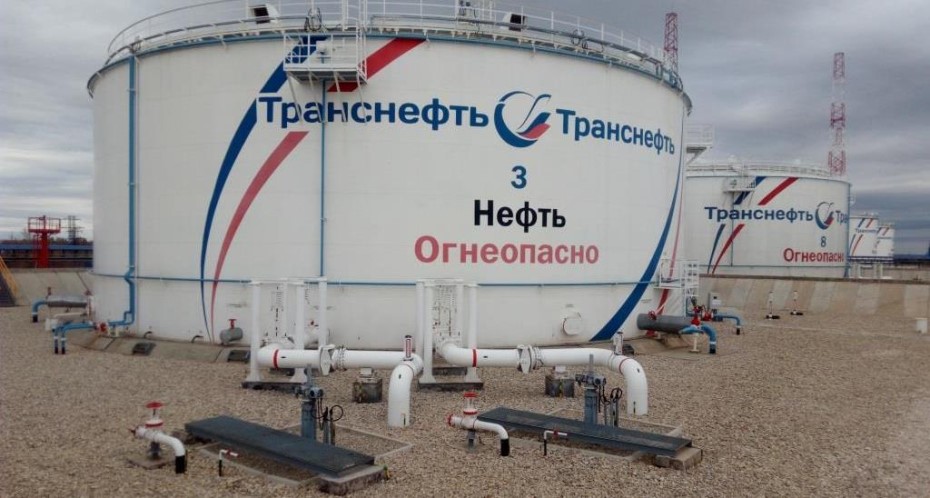

Рисунок 2 – Общий вид резервуаров РВСП-10000
Лист № 3
Всего листов 4

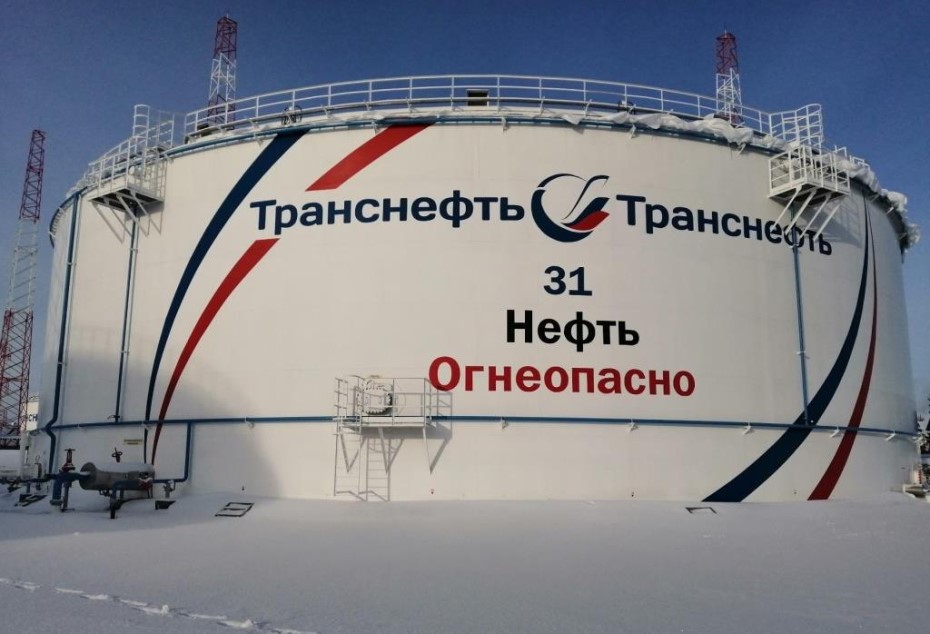

Рисунок 3 – Общий вид резервуаров РВСП-20000
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-5000,
РВСП-10000, РВСП-20000 не предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Наименование характеристики
±0,10
Таблица 1 – Метрологические характеристики
РВСП-5000
5000
Значение
РВСП-10000
10000
РВСП-20000
20000
Номинальная вместимость, м
3
Пределыдопускаемойотносительной
погрешностиопределения вместимости
(геометрический метод), %
Таблица 2 – Основные технические характеристики
Значение
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 4
Всего листов 4
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар вертикальный стальной цилиндрический
Паспорт
Градуировочная таблица
Резервуар вертикальный стальной цилиндрический
Паспорт
Градуировочная таблица
Резервуар вертикальный стальной цилиндрический
Паспорт
Градуировочная таблица
Обозначение
РВСП-5000
--
РВСП-10000
--
РВСП-20000
--
Количество
2 шт.
2 экз.
2 экз.
8 шт.
8 экз.
8 экз.
2 шт.
2 экз.
2 экз.
Сведения о методиках (методах) измерений
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным цилиндрическим РВСП-5000, РВСП-10000, РВСП-20000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
