Резервуары горизонтальные стальные цилиндрические РГС-100, ГРСИ 81164-21
Номер госреестра:
81164-21
Наименование СИ:
Резервуары горизонтальные стальные цилиндрические
Обозначение типа:
РГС-100
Производитель:
Общество с ограниченной ответственностью "Термокапитал" (ООО "Термокапитал"), г. Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
3375, 3376, 3377, 3378, 3379, 3380, 3381
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «10» марта 2021 г. №258
Лист № 1
Регистрационный № 81164-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-100
Назначение средства измерений
Резервуары горизонтальные стальные цилиндрические РГС-100 (далее – резервуары)
предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему согласно градуировочным таблицам
резервуаров.
Резервуары РГС-100 представляют собой сварные горизонтальные цилиндрические
конструкции наземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком
замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска
нефтепродукта, оснащены боковой металлической лестницей, по периметру которой
установлено ограждение, а также молниезащитой и защитой от статического электричества.
Резервуары в теплоизоляции.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары
стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-100 расположены на
территории головной насосной станции № 2 (ГНС-2) завода по подготовке конденсата к
транспорту (ЗПКТ), филиала ООО «Газпром переработка» по адресу: Россия, ЯНАО,
г. Новый Уренгой, Пуровский район, южнее 300 метров от УКПГ-2В.

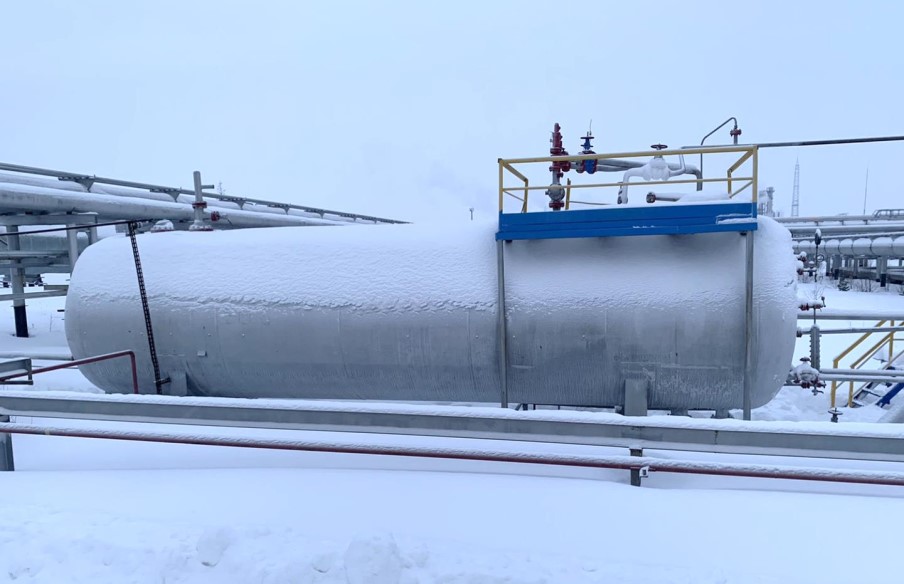

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-100
зав. №№ 3375, 3376, 3377, 3378, 3379, 3380, 3381 представлен на рисунке 1.
Лист № 2
Всего листов 3
Рисунок 1 – Общий вид резервуаров РГС-100
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-100
не предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
±0,25
Значение
2
РГС-100
100
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
1
Тип резервуара
Номинальная вместимость, м
3
Пределыдопускаемойотносительной
погрешности определения вместимости
резервуара, %
Условия эксплуатации:
– температура окружающей среды, °С
– атмосферное давление, кПа
от - 40 до + 50
от 84 до 106,7
Знак утверждения типа
наносится на титульные листы технических паспортов типографским способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
Количество
7 шт.
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
Резервуары горизонтальные стальные РГС-100 зав. №№ 3375, 3376, 3377,
цилиндрические 3378, 3379, 3380, 3381
Паспорт -
Градуировочная таблица-
7 экз.
7 экз.
Сведения о методиках (методах) измерений
сведения отсутствуют.
Нормативныедокументы,устанавливающиетребованиякрезервуарам
горизонтальным стальным цилиндрическим РГС-100
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений.
Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов.
Технические условия»
