Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-3000, ГРСИ 81162-21
Номер госреестра:
81162-21
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-2000, РВС-3000
Производитель:
Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РВС-2000 зав.№№ 5, 6 (по технологической схеме); РВС-3000 зав.№№ 4, 7, 8 (по технологической схеме)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «10» марта 2021 г. №258
Лист № 1
Регистрационный № 81162-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-3000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-3000 (далее -
резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принцип действия резервуара основан на заполнении нефтепродуктом до уровня
налива, соответствующего определенному объему нефтепродукта.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и
крышей. Тип резервуара – наземный вертикальный сварной.
Стенки резервуаров изготовлены из восьми поясов листовой стали. В нижнем поясе
стенки резервуара имеется люк-лаз. Со стороны противоположной люку-лазу размещен узел
управления задвижками.
Резервуарыоборудованыприемо-раздаточнымипатрубками,дыхательными
предохранительным клапанами, двумя приемораздаточными патрубками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки.
Резервуарыоснащенымолниезащитой,заземлением,леернымограждением,
площадками обслуживания и лестницей для доступа на крышу, оснащены системой
пожаротушения.
Резервуары расположены на охраняемой территории аэродромного заправочного
комплекса АО «ВСТК», по адресу: 664009, г. Иркутск, ул. Ширямова, 13.
Общий вид резервуаров представлен на рисунках 1, 2.
а)
б)
Рисунок 1 – Общий вид резервуара

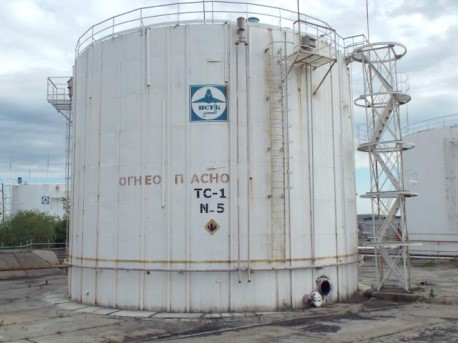

а) РВС-2000 зав.№ 5 (по технологической схеме);

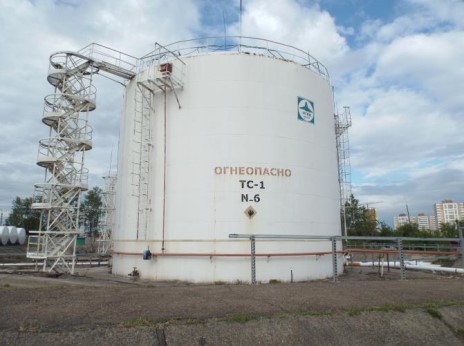

б) РВС-2000 зав. № 6 (по технологической схеме)
Лист № 2
Всего листов 4
а)б)
в)
Рисунок 2 – Общий вид резервуара

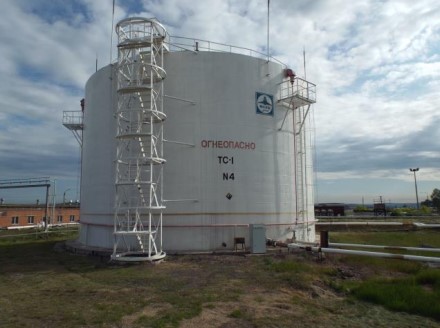

а) РВС-3000 зав.№ 4 (по технологической схеме);

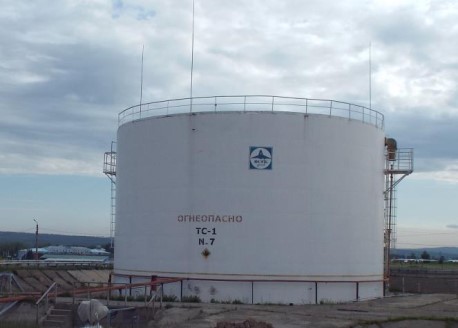

б) РВС-3000 зав.№ 7 (по технологической схеме);
в) РВС-3000 зав.№ 8 (по технологической схеме)
Пломбирование резервуара не предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Заводской номер
(по технологической схеме)
РВС-2000
РВС-3000
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости
(геометрический метод), %
±0,2
Таблица 1 –Метрологические характеристики
Наименование характеристикиЗначение
56
478
20002000300030003000
Лист № 3
Всего листов 4
Заводской номер
(по технологической схеме)
РВС-3000
Габаритные размеры, мм, не более
Диаметр внутренний
Высота стенки
15400
12000
19180
11920
Средний срок службы, лет
не менее 30
Рабочие условия эксплуатации:
- температура окружающего
воздуха, °С
- атмосферное давление, кПа
от -45 до +50
от 84,0 до 106,7
Таблица 2 – Основные технические характеристики
Наименование характеристикиЗначение
РВС-2000
56
478
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
РВС-3000
Таблица 3 – Комплектность средств измерений
Наименование
Обозначение
РВС-2000
Резервуар стальной вертикальный цилиндрический
Паспорт
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический
Паспорт
Градуировочная таблица
Количество
2 шт.
2 экз.
2 экз.
3 шт.
3 шт.
3 шт.
Сведения о методиках (методах) измерений
отсутствуют
Нормативные и технические документы, устанавливающие требования к резервуарам
стальным вертикальным цилиндрическим РВС-2000, РВС-3000
ПриказРосстандарта №256 от07 февраля2018 года «Обутверждении
Государственной поверочной схемы для средств измерения массы и объема жидкости в поток,
объема жидкости и вместимости при статических измерениях, массового и объемного расходов
жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Лист № 4
Всего листов 4
