Аппаратура управления виброиспытаниями VENZO серии 800 , ГРСИ 81156-20
Номер госреестра:
81156-20
Наименование СИ:
Аппаратура управления виброиспытаниями VENZO серии 800
Обозначение типа:
Производитель:
DynaTronic Corporation Ltd., Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 88
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура управления виброиспытаниями VENZO серии 800
Назначение средства измерений
Аппаратура управления виброиспытаниями VENZO серии 800 (далее - аппаратура)
предназначена для измерений параметров вибрации и удара (виброускорения, виброскорости,
виброперемещения, ударного ускорения) и управления вибростендами.
Описание средства измерений
Принцип работы аппаратуры основан на осуществлении непрерывного приема,
усиленияипреобразованияаналоговых сигналовотпервичныхпреобразователей,
формировании сигнала для управления вибростендом и обмене информацией с персональным
компьютером. С помощью программного обеспечения производится формирование заданий
на проведение испытаний, формирование сигнала управления, анализ виброотклика,
автоматическоерегулированиеиподдержание параметроввибрации,атакже
протоколирование результатов испытаний. По результатам анализа входных сигналов
аппаратура формирует выходной управляющий сигнал.
Аппаратура состоит из следующих основных узлов:
- входных измерительных каналов (от 1 до 16, в зависимости от модификации),
работающих с преобразователями вибрации и удара (в состав не входят), имеющими выход по
напряжению («вольтовые» или типа DeltaTron, ICP, IEPE) и по заряду (Charge);
- одного или двух (в зависимости от модификации) выходных каналов управления
виброиспытаниями;
- встроенного калибратора;
- интерфейса связи с компьютером.
Каждый измерительный канал включает в себя 8-ми разрядный аттенюатор входных
сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой
преобразователь входных каналов.
Аппаратура управления виброиспытаниями VENZO серии 800 выпускается в
следующих модификациях: VENZO 820, VENZO 880 и VENZO 8160, которые отличаются
максимальным количеством входных и выходных каналов. Количество используемых каналов
определяется лицензией, поставляемой изготовителем.
ОбщийвидаппаратурыуправлениявиброиспытаниямиVENZOсерии800
представлен на рисунке 1.

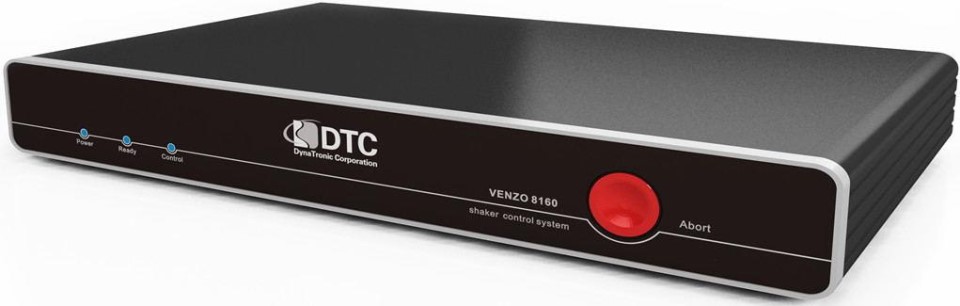

Рисунок 1 – Общий вид аппаратуры управления виброиспытаниями VENZO серии 800
Программное обеспечение
Программное обеспечение (далее - ПО) служит для передачи измерительной
информации, поступающией от первичных преобразователей на измерительный канал с целью
сбора, обработки, и управления алгоритмом работы аппаратуры. ПО представляет собой
сервисное (фирменное) программное обеспечение, которое поставляется совместно с
аппаратурами.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не
имеет возможности изменять команды программы, обеспечивающие управление работой
аппаратуры и процессом измерений. Защита ПО от непреднамеренных воздействий
обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные программного обеспечения
VibExpert
1.0 и выше
BBF6068C85EABT3758891AA18E599E2D
Идентификационное наименование ПО
Номер версии ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
MD5
Значение
от 0,1 до 1000
от 0,1 до 1000
от 0,1 до 1000
от 0,1 до 1000
от 0,1 до 1000
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазоны значений коэффициента преобразования:
- виброускорения, мВ/(м·с
-2
)
- виброскорости, мВ/(мм·с
-1
)
- виброперемещения, мВ/мкм
Диапазон измерений виброускорения при коэффициенте преобразования
10 мВ/(м∙с
-2
), м/с
2
Диапазон измерений виброскорости при коэффициенте преобразования
10 мВ/(мм∙с
-1
), мм/с
Диапазон измерений виброперемещения при коэффициенте
преобразования 10 мВ/мкм, мкм
от 0,1 до 1000
Лист № 2
Всего листов 4
Место нанесения
знака утверждения
типа
Лист № 3
Всего листов 4
Значение
от 0,01 до 20000
от 100 до 10
5
от 0,5 до 5000
±1
±0,1; ±1; ±10
от 0,01 до 80000
Продолжение таблицы 2
Наименование характеристики
Диапазон рабочих частот при измерении виброускорения,
виброскорости и виброперемещения, Гц
Диапазон измерения ударного ускорения при коэффициента
преобразования 0,1 мВ/(м∙с
-2
), м/с
2
Диапазон измерений длительности импульса ударного ускорения, мс
Пределы допускаемой относительной погрешности измерений
виброускорения, виброскорости, виброперемещения и ударного
ускорения, %
Диапазоны входного напряжения аналоговых входов, В
Диапазон рабочих частот для аналоговых входов, Гц
Количество измерительных каналов:
- VENZO 820
- VENZO 880
- VENZO 8160
2
8
16
Значение
от 90 до 280
от 50 до 60
10
20
20
290×210×60
390×280×60
435×280×60
2,6
4,2
5,0
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более:
- VENZO 820
- VENZO 880
- VENZO 8160
Габаритные размеры (длина×ширина×высота), мм, не более:
- VENZO 820
- VENZO 880
- VENZO 8160
Масса, кг, не более:
- VENZO 820
- VENZO 880
- VENZO 8160
Условия эксплуатации:
- температура окружающей среды, °С
Средний срок службы, лет
от -30 до +70
10
Знак утверждения типа
наносится на корпус аппаратуры методом наклейки и на руководство по эксплуатации
типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Аппаратура управления виброиспытаниями VENZO серии 800
Руководство по эксплуатации
Методика поверки МП 204/3-04-2020
Программное обеспечение
Количество
1 шт.
1 экз.
1 экз.
1 шт.
Лист № 4
Всего листов 4
Поверка
осуществляетсяподокументуМП204/3-04-2020«ГСИ.Аппаратурауправления
виброиспытаниями VENZOсерии 800. Методика поверки», утвержденному ФГУП
«ВНИИМС» 16 июня 2020 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким
уровнем искажений DS360 (рег. № 45344-10), мультиметр 3458А (рег. № 25900-03), генератор
сигналов специальной формы AFG-73051 (рег. № 53065-13).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратуре
управления виброиспытаниями VENZO серии 800
ГОСТ 30296-95 Аппаратура общего назначения для определения основных
параметров вибрационных процессов. Общие технические требования
Техническая документация DynaTronic Corporation Ltd., Китай
Изготовитель
DynaTronic Corporation Ltd., Китай
Адрес: Rm. 19C, Lockhart Ctr., 301-307 Lockhart Rd., Wan Chai, Hong Kong
(ООО
Заявитель
Обществосограниченнойответственностью«ТестТехноСервис»
«ТестТехноСервис»)
ИНН 7730566070
Адрес: 121357, г. Москва, ул. Верейская, д. 29А, строение 1
Телефон: +7 (495) 984-05-77
Web-сайт: www.testts.ru
E-mail: info@testts.ru
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
