Приложение № 80
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка пикнометрическая ПУ-01
Назначение средства измерений
Установка пикнометрическая ПУ-01 (далее – установка) предназначена для
прецизионных измерений плотности жидкости в условиях транспортирования по
технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с
Государственной поверочной схемой для средств измерений плотности, утвержденной
приказом Росстандарта №2603 от 01.11.2019 г. для проведения поверки и калибровки
поточных преобразователей плотности жидкости и каналов измерений плотности
счетчиков-расходомеров массовых в условиях эксплуатации.
Описание средства измерений
Принцип действия установки основан на пикнометрическом методе измерений
плотности жидкости с помощью пикнометров напорных ПН. Сущность метода состоит в
определении масс известных объёмов жидкости, отобранных из трубопровода в два
соединенных последовательно пикнометра при температуре и давлении в трубопроводе.
Плотность жидкости находят как среднее значение из частных от деления разности масс
заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров
при условиях отбора проб жидкости.Массы пустых и заполненных пикнометров
определяют на весах неавтоматического действия II класса точности в соответствии с
ГОСТ OIML R76-1-2011 методом замещения набором эталонных гирь класса точности Е
2
в соответствии с ГОСТ OIML R111-1-2009. Давление и температуру исследуемой
жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи
манометров электронных для точных измерений МТИ-100 и термометров цифровых
малогабаритных ТЦМ 9410 в комплекте с термопреобразователями сопротивления ТТЦ01-
180, входящих в комплект установки.
Наименования типов средств измерений, входящих в комплект установки,
регистрационные номера в Федеральном информационном фонде по обеспечению
единства измерений, класс точности применяемых весов и гирь из состава установки,
приведены в таблице 3 раздела Комплектность средства измерений.
Конструктивноустановкасостоитизследующихосновныхчастей:
гидравлического блока, двух блоков напорных пикнометров, электронных весов с набором
гирь.В гидравлическом блоке установки размещены технологические трубопроводы,
быстросъемные соединения для подключения гибких рукавов высокого давления и блока
напорных пикнометров, запорная арматура, термокарманы для термопреобразователей
сопротивления из комплекта термометров, манометры электронные, термометры,
Лист № 2
Всего листов 5
термопреобразователисопротивленияиротаметр.Ротаметрпредназначендля
определенияналичия протокаисследуемойжидкостичерезтрубопроводы
гидравлического блока установки, метрологические характеристики ротаметра не
нормируются. Гидравлический блок предназначен для подключения к трубопроводу с
исследуемой жидкостью посредством гибких рукавов высокого давления и подачи
исследуемой жидкости в блок напорных пикнометров. Блок напорных пикнометров
подключают к технологическим трубопроводам гидравлического блока посредством
гибких рукавов высокого давления с быстросъемными соединениями. Блок напорных
пикнометровсостоит изтермоизолирующегофутляра и двух соединенных
последовательно пикнометров напорных ПН. В зависимости от свойств исследуемой
жидкости и условий перекачки жидкости по трубопроводу при измерениях плотности
может применяться блок напорных пикнометров с пикнометрами ПН, исполнения ПН-01
или блок напорных пикнометров с пикнометрами ПН, исполнения ПН-02.
Наименование установки Установка пикнометрическая ПУ-01, маркировка
взрывозащиты 0 ExiaIIBT6GaX, заводской номер установки 01, масса установки 80 кг,
месяц, год изготовления 11/2019 г. приведены на шильде наружной поверхности крышки
гидравлического блока установки.
Общий вид гидравлического блока установки с подключенным блоком напорных
пикнометров, находящимся в положении для измерений плотности показан на рисунке 1.
Пломбирование установки не предусмотрено.
Программное обеспечение
отсутствует.

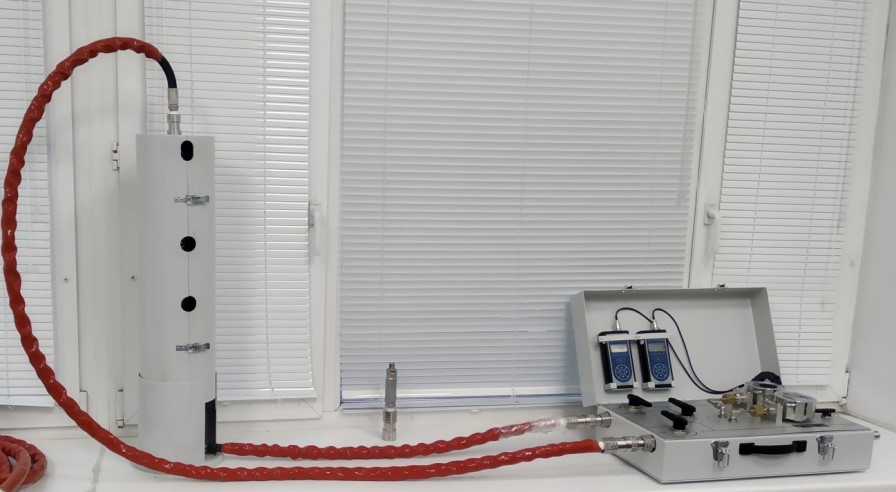

Рисунок 1 – Общий вид гидравлического блока установки ПУ-01 с подключенным блоком
напорных пикнометров (на рисунке слева)
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
от 700 до 1200
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон измерений плотности жидкости, кг/м
3
Допускаемые границы абсолютной погрешности
измерений плотности жидкости при доверительной
вероятности 0,95, кг/м
3
±0,10
Значение
6,3
от 0 до +50
от -25 до +50
по спецификации на весы
100
по спецификации на весы
80
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– рабочее давление исследуемой жидкости, МПа, не
более:
– температура исследуемой жидкости, °С:
– температура окружающей среды, °С:
а) при отборе пробы жидкости в пикнометры
б) при взвешивании пикнометров
– относительной влажность окружающей среды, %
не более:
а) при отборе пробы жидкости в пикнометры
б) при взвешивании пикнометров
Масса установки, кг, не более
Габаритные размеры установки, мм (основной кейс),
не более:
– высота
– ширина
– длина
Маркировка взрывозащиты
Срок службы установки, лет, не менее
350
550
900
Ex II Gb IIB T6
10
Знак утверждения типа
наносится в центральной части титульного листа руководства по эксплуатации на
установку типографским способом.
Комплектность средства измерений
Обозначение
Количество
ПУ-01
1 шт.
ПН-01
ПН-02
2 шт.
2 шт
ТЦМ 9410Ех/М1t3050/ГП
ТТЦ01-180
2 шт.
2 шт.
Таблица 3 – Комплектность установки ПУ-01
Наименование
Установка пикнометрическая ПУ-01, в
составе:
– пикнометры напорные ПН,
регистрационный № 79549-20
– термометры цифровые малогабаритные
в комплекте с термопреобразователями
сопротивления, регистрационный № 68355-
17
– манометры электронные для точных
измерений, регистрационный № 61041-15
МТИ-100Ех/М2НГ
0ExiaIIBT6 X t4070
2 шт.
Лист № 4
Всего листов 5
Обозначение
Количество
Cubis MSE6202S
1 шт.
Продолжение таблицы 3
Наименование
- весы неавтоматического действия,
регистрационный № 54411-13
- гири класса точности Е
2
по
ГОСТ OIML R 111-1-2009, регистрационный
№52768-13 с номинальными массами:
- 0,5 кг
- 1,0 кг
- 2,0 кг
-
1 комплект:
1 шт.
1 шт.
2 шт.
- ротаметр Parker UCC
FM26232212
1 шт.
- рукава высокого давления с
быстросъемными соединениями
-
1 комплект
- инструмент
- запасные части и принадлежности
1 комплект
1 комплект
Руководство по эксплуатации
-
-
СНМК 414123.025.00.00.00
РЭ
1 экз.
Паспорт
СНМК 414123.025.00.000.01
ПС
1 экз.
Методика поверки
МП 2302-0137–2020
1 экз.
Поверка
осуществляется по документу МП 2302-0137–2020 «ГСИ. Установка пикнометрическая
ПУ-01. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
13.11.2020 г.
Основные средства поверки:
в соответствии с методиками поверки средств измерений, входящих в состав
установки.
Допускаетсяприменениеаналогичныхсредствповеркиобеспечивающих
определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на установку.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установке
пикнометрической ПУ-01
Государственнаяповерочнаясхемадлясредствизмеренияплотности,
утвержденная Приказом Росстандарта от 01.11.2019 г. № 2603
СНМК.414123.025.00.000.000ТехническаядокументацияФедерального
государственногоунитарногопредприятия«Сибирскийгосударственныйордена
Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП
«СНИИМ»)
Лист № 5
Всего листов 5
Изготовитель
Федеральноегосударственноеунитарноепредприятие«Сибирский
государственный ордена Трудового Красного Знамени научно-исследовательский институт
метрологии» (ФГУП «СНИИМ») (изготовлена в 2019 г.)
ИНН 5407110983
Адрес: 630004 г. Новосибирск, проспект Димитрова, д.4
Телефон +7 (383)210-08-14
Факс +7 (383)210-13-60
E-mail: director@sniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
