Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГС-40, РГС-50 Нет данных, ГРСИ 81145-20
Номер госреестра:
81145-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГС-40, РГС-50
Обозначение типа:
Нет данных
Производитель:
Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть-Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга"), Псковская обл., г. Великие Луки
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РГС-20 зав.№№ 127, 128, 157, 159, 125, 126, (1,2), (3,4), 115, 120, 162, 163, 144, 150, 231, 232, 146, 148, 240, 244, 145, 149, 129, 131, 242, 243, 2(Н), 294, 310, 249, 251, 123, 124(124), 143-1/143-2, 147-1/147-2, 300, 301, 1(И), 2(И), 1(Л), 2(Л), 130, 132, 181, 182, 1(Н), РГС-25 зав.№№ 5750 (36), 32, РГС-40 зав.№№ 76, 124, 129, 180, 181, РГС-50 зав.№ 2(12-1, 12-2)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 77
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГС-40,
РГС-50
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГС-40,
РГС-50 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема,
хранения и отпуска.
Описание средства измерений
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20,
РГС-25, РГС-40, РГС-50 основан на заполнении их нефтью и нефтепродуктом до определенного
уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГС-40,
РГС-50 представляют собой горизонтально расположенный цилиндрический стальной сосуд с
днищами. По расположению резервуары РГС-25, РГС-40, РГС-50 подземные, РГС-20 наземные.
Резервуары стальные горизонтальные цилиндрические РГС-20 с заводскими номерами
127, 128, 157, 159, 125, 126, (1,2), (3,4), 115, 120, 162, 163, 144, 150, 231, 232, 146, 148, 240, 244,
145, 149, 129, 131, 242, 243, 2(Н), 294, 310, 249, 251, 123, 124(124), 143-1/143-2, 147-1/147-2, 300,
301, 1(И), 2(И), 1(Л), 2(Л), 130, 132, 181, 182, 4623, 4622, РГС-50 с заводским номером 2(12-1,
12-2) состоят из двух секций. Секции разделены между собой перегородкой.
Резервуары РГС-20 оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГС-40,
РГС-50 расположены на объектах ООО «Транснефть-Восток».
Заводские номера и место расположения резервуаров указаны в таблице 1.
резервуаров
Таблица 1 – Место расположения резервуаров
Заводские номера
Место расположения резервуаров
Резервуары стальные горизонтальные цилиндрические РГС-20
127, 128Иркутская область, Киренский район, НПС-8, филиал «Ленское РНУ»
ООО «Транснефть-Восток»
157, 159Республика Саха (Якутия), г. Олёкминск, ЦРС «Олёкминск», филиал
«Нерюнгринское РНУ» ООО «Транснефть-Восток»
125, 126 Республика Саха (Якутия), г. Олёкминск, НПС-14 «Олёкминск» филиал
«Нерюнгринское РНУ» ООО «Транснефть-Восток»
(1,2), (3,4)Иркутская область, Тайшетский район, с. Березовка, ГНПС «Тайшет»,
филиал «Иркутское РНУ» ООО «Транснефть-Восток»
Лист № 2
Всего листов 8
резервуаров
Продолжение таблицы 1
Заводские номера
Место расположения резервуаров
115, 120, 162, 163Иркутская область, Нижнеилимский район, НПС-4, филиал «Ленское РНУ»
ООО «Транснефть-Восток»
144, 150, 4623,Иркутская область, Усть-Кутский район, ЛАЭС Усть-Кут НПС-6 филиал
4622, 294, 310«Ленское РНУ» ООО «Транснефть-Восток»
231, 232Республика Саха (Якутия), Ленский район, НПС-11, филиал «Ленское
РНУ» ООО «Транснефть-Восток»
146, 148Республка Саха (Якутия) г. Ленск, ЛАЭС Ленск, филиал «Ленское РНУ»
ООО «Транснефть-Восток»
240, 244Республика Саха (Якутия), НПС-15 «Туолбачан», филиал «Нерюнгринское
РНУ» ООО «Транснефть-Восток»
Резервуары стальные горизонтальные цилиндрические РГС-20
145, 149Республика Саха (Якутия), НПС-16 «Куранах», филиал «Нерюнгринское»
РНУ ООО «Транснефть-Восток»
129, 131Республика Саха (Якутия), г. Алдан, НПС-17 «Алдан», филиал
«Нерюнгринское» РНУ ООО «Транснефть-Восток»
242, 243Республика Саха (Якутия), г. Нерюнгри, НПС-19 «Нерюнгри», филиал
«Нерюнгринское» РНУ ООО «Транснефть-Восток»
1(Н), 2(Н)Иркутская область, г. Нижнеудинск, ул. Нефтеперекачивающая, д.1,
Нижнеудинская НПС, филиал «Иркутское РНУ» ООО «Транснефть-
Восток»
249, 251Иркутская область, Киренский район, НПС-9, филиал «Ленское РНУ»
ООО «Транснефть-Восток»
123, 124(124) Республика Саха (Якутия), Ленский район, г. Ленск НПС-10 «Талакан»,
филиал «Ленское РНУ» ООО «Транснефть-Восток»
143-1/143-2,Красноярский край, Богучанский район, п.Октябрьский, ул. Партизанская 1
147-1/147-2на территории жилого комплекса, филиал «Иркутское РНУ»
ООО «Транснефть-Восток»
300, 301Иркутская область, Братский район, НПС-3, филиал «Ленское РНУ»
ООО «Транснефть-Восток»
1(И), 2(И)648373, Красноярский край, Эвенкийский район, 44,76 км северо-западнее
п. Куюмба, НПС-2, филиал «Иркутское РНУ» ООО «Транснефть-Восток»
1(Л), 2(Л)Иркутская область, Усть-Кутский район, НПС-7, филиал «Ленское РНУ»
ООО «Транснефть-Восток»
130, 132Амурская область, Сковородинский район, 998 км. трассы Чита -
Хабаровск (поворот на НПС-21), НПС-21, филиал «Нерюнгринское РНУ»
ООО «Транснефть-Восток»
181, 182Амурская область, г. Сковородино, ул. Амурских Партизан, 54, ПНН
«Сковородино», филиал «Нерюнгринское РНУ» ООО «Транснефть-
Восток»
Резервуары стальные горизонтальные цилиндрические РГС-25
5750 (36)Республика Саха Якутия, Олёкминский район, НПС-13, филиал «Ленское
РНУ» ООО «Транснефть – Восток»
32Республика Саха (Якутия), НПС-16 «Куранах», филиал «Нерюнгринское
РНУ» ООО «Транснефть-Восток»
Резервуары стальные горизонтальные цилиндрические РГС-40
76Иркутская область, Тайшетский район, с. Березовка, ГНПС «Тайшет»,
филиал «Иркутское РНУ» ООО «Транснефть-Восток»
Лист № 3
Всего листов 8
резервуаров
Продолжение таблицы 1
Заводские номера
Место расположения резервуаров
124, 129Иркутская область, Тайшетский район, с. Берёзовка, ул. Нефтепроводская,
д. 14, Тайшетская НПС, филиал «Иркутское РНУ» ООО «Транснефть-
Восток»
180, 181Амурская область, Сковородинский район, 998 км. трассы Чита -
Хабаровск (поворот на НПС-21), НПС-21, филиал «Нерюнгринское РНУ»
ООО «Транснефть-Восток»
Резервуар стальной горизонтальный цилиндрический РГС-50
2(12-1, 12-2) Республика Саха (Якутия), г. Олёкминск, НПС-14 «Олёкминск», филиал
«Нерюнгринское РНУ» ООО «Транснефть-Восток»
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20,
РГС-25, РГС-40, РГС-50 не предусмотрено.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-25,
РГС-40, РГС-50 представлен на рисунках 1, 2, 3, 4, 5.

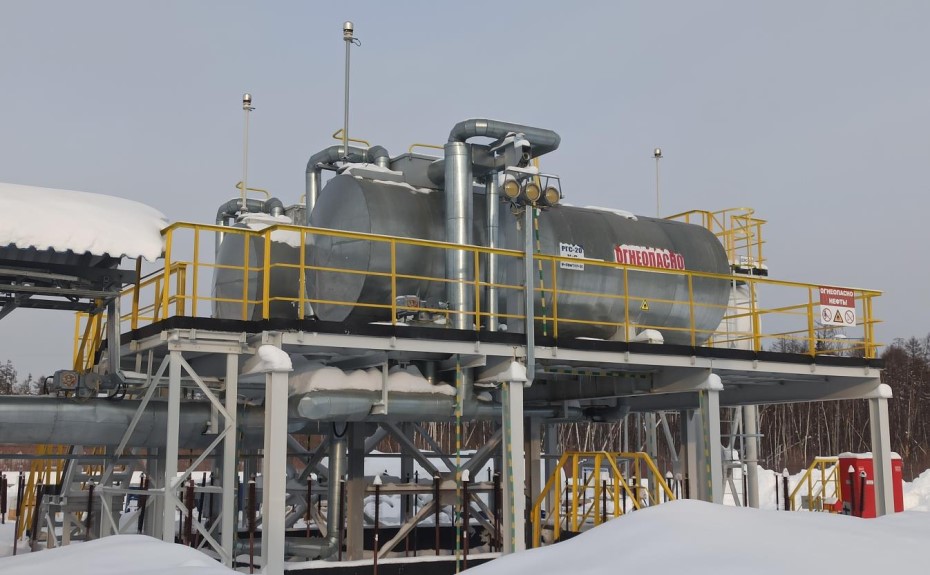

Рисунок 1 – Общий вид резервуаров РГС-20 зав.№№ 127, 128, 157, 159, 125, 126, (1,2), (3,4),
115, 120, 162, 163, 144, 150, 231, 232, 146, 148, 240, 244, 145, 149, 129, 131, 242, 243, 2(Н), 294,
310, 249, 251, 123, 124(124), 143-1/143-2, 147-1/147-2, 300, 301, 1(И), 2(И), 1(Л), 2(Л), 130, 132,
181, 182
Лист № 4
Всего листов 8

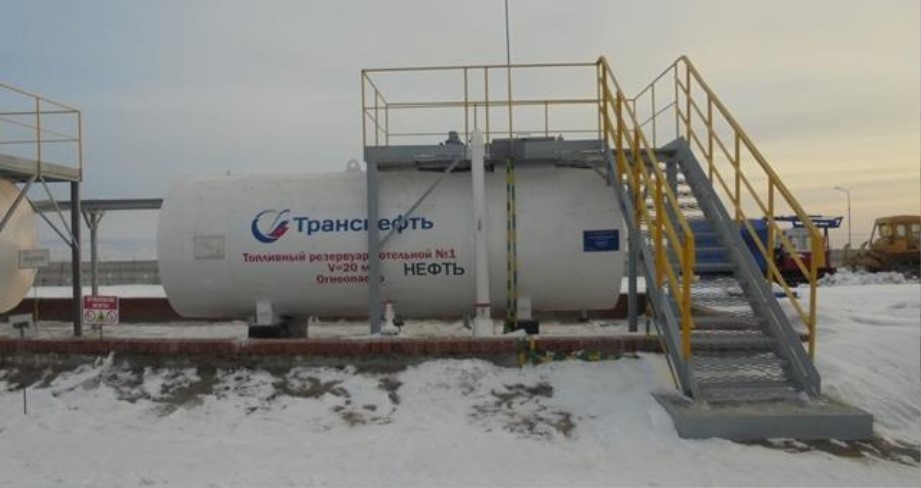

Рисунок 2 – Общий вид резервуара РГС-20 зав.№ 1(Н)

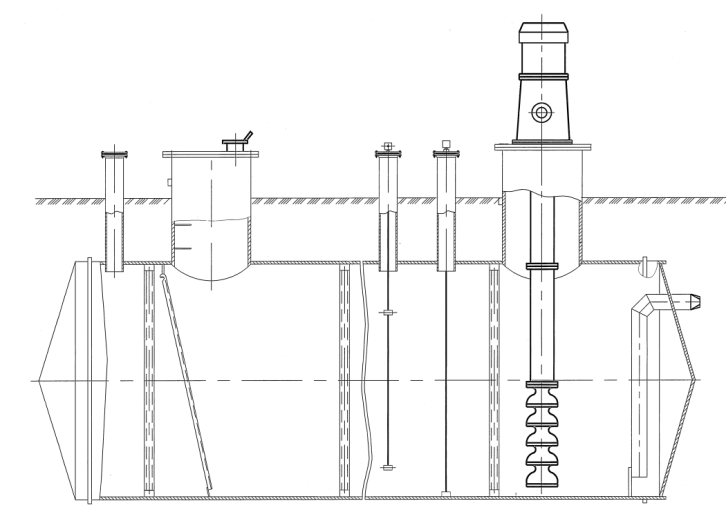

Рисунок 3 – Общий вид эскиза резервуаров РГС-25 зав.№№ 5750 (36), 32
Лист № 5
Всего листов 8

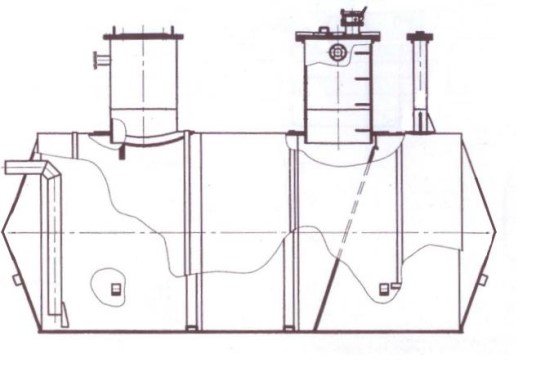

Рисунок 4 – Общий вид эскиза резервуаров РГС-40 зав.№№ 76, 124, 129, 180, 181

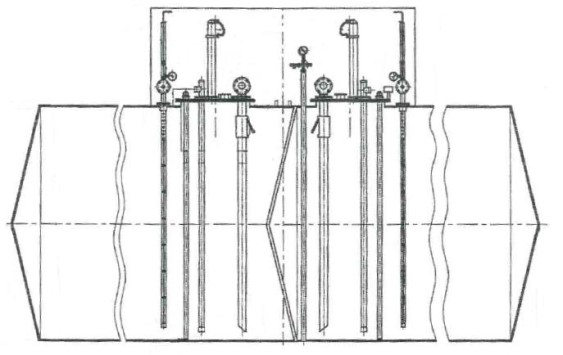

Рисунок 5 – Общий вид эскиза резервуара РГС-50 зав.№ 2(12-1, 12-2)
Программное обеспечение
отсутствует
Лист № 6
Всего листов 8
Метрологические и технические характеристики
Значение
4623, 4622
2(12-1, 12-2)
±0,25
РГ20
РГС-20
Секция 1 Секция 2
РГС-50
Секция 1 Секция 2
173
1010
2525
Таблица 2 – Метрологические характеристики
Наименование
характеристики
Тип резервуара
Секция 1
С-
Секция 2
127, 128, 157, 159, 125,
126, (1,2), (3,4), 115,
120, 162, 163, 144, 150,
231, 232, 146, 148, 240,
244, 145, 149, 129, 131,
Заводские номера242, 243, 2(Н), 294,
310, 249, 251, 123,
124(124), 143-1/143-2,
147-1/147-2, 300, 301,
1(И), 2(И), 1(Л), 2(Л),
130, 132, 181, 182,
Номинальная
вместимость, м
3
Пределы допускаемой
относительной
погрешности
определения
вместимости (объёмный
метод), %
Значение
Заводские номера
40
±0,25
Продолжение таблицы 2
Наименование
характеристики
Тип резервуара
РГС-20РГС-25
1(Н)5750 (36), 32
РГС-40
76, 124, 129, 180,
181
2025
Номинальная
вместимость, м
3
Пределы допускаемой
относительной
погрешности
определения
вместимости (объёмный
метод), %
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -60 до +40
от 84,0 до 106,7
30
Лист № 7
Всего листов 8
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.
Таблица 4 – Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Обозначение
РГС-20 (№ 1(Н))
--
РГС-20
--
РГС-25
--
РГС-40
--
РГС-50
--
Количество
1 шт.
1 экз.
1 экз.
47 шт.
47 экз.
94 экз.
2 шт.
2 экз.
2 экз.
5 шт.
5 экз.
5 экз.
1 шт.
1 экз.
2 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений
20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7
февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Сведения о методиках (методах) измерений
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-20, РГС-25, РГС-40, РГС-50
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Лист № 8
Всего листов 8
Изготовитель
Великолукскийзавод«Транснефтемаш»-филиалАкционерногообщества
«Транснефть-Верхняя Волга» (Великолукский завод «Транснефтемаш» - филиал АО
«Транснефть-Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603950, Нижегородская область, г. Нижний Новгород, переулок
Гранитный, д. 4/1
Адрес: 182100, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2
Телефон: +7 (81153) 9-26-67
Web-сайт: uppervolga.transneft.ru
Заявитель
Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология»)
ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская набережная, 4, стр.2
Телефон/ факс: +7 (495) 950-87-00/ (495) 950-85-97
Web-сайт: metrology.transneft.ru
E-mail:
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии-филиал
Федеральногогосударственногоунитарногопредприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП
«ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от
23.01.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 74958-19 | Резервуары стальные горизонтальные цилиндрические | РГС-175 | Завод нефтяного машиностроения им.Петрова ОАО "Волгограднефтемаш", г.Волгоград | 5 лет | Перейти |
| 66071-16 | Резервуары вертикальные стальные цилиндрические | РВС-400, РВС-5000, РВСП-5000, РВСП-10000, РВСП-20000 | ПАО "Транснефть", г.Москва | 5 лет | Перейти |
| 74389-19 | Резервуары стальные горизонтальные цилиндрические | РГС-60 | АО "Нижне-Исетский завод металлоконструкций", г.Екатеринбург | 5 лет | Перейти |
| 79383-20 | Резервуары стальные вертикальные цилиндрические | РВС-2000, РВС-5000 | Акционерное общество "Оренбургнефть" (АО "Оренбургнефть"), Оренбургская обл., г. Бузулук | 5 лет | Перейти |
| 73734-18 | Резервуары стальные вертикальные цилиндрические теплоизолированные | РВС-10000 | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
