Приложение № 75
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические MQ0206-PVDF
ӧ
Назначение средства измерений
Преобразователи термоэлектрические
MQ0206-PVDFӧ (далее по тексту –
термопреобразователи или ТП) предназначены для измерений температуры металла
подшипников в составе газотурбинной установки с двумя газовыми турбинами серии
SGT5-2000E,эксплуатируемыхнаПАО«Нижнекамскнефтехим»ПГУ-ТЭЦ,г.
Нижнекамск.
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -
генерировании термоэлектродвижущей силы, возникающей из-за разности температур
между двумя соединениями различных металлов или сплавов, образующих часть одной и
той же цепи.
Термопреобразователиконструктивносостоятизизмерительнойвставки,
помещенной в защитный чехол – завальцованную с одного конца трубку, выполненную из
нержавеющей стали с латунным наконечником, и разъема для подключения типа
HAN8D. Монтаж термопреобразователей осуществляется при помощи резьбового
соединения, выполненного из фторопласта (PVDF). Для обеспечения надежного контакта
с поверхностью подшипника измерительная вставка ТП имеет подпружиненную
конструкцию.
Измерительная вставка состоит из трех чувствительных элементов (ЧЭ) - термопар
с номинальной статической характеристикой (НСХ) преобразования типа «К» по ГОСТ
8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.
Общий вид ТП представлен на рисунке 1.
Общий вид разъема типа HAN8D представлен на рисунке 2.
Рисунок 1 ‒ Общий вид ТП
Лист № 2
Всего листов 4

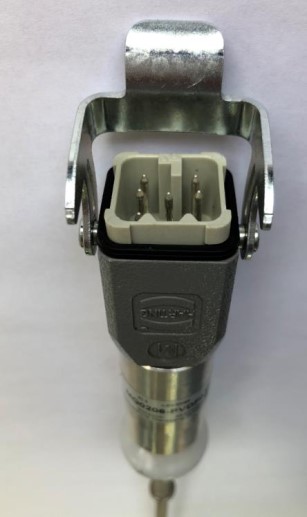

Рисунок 2 – Общий вид разъема типа HAN8D
Пломбирование ТП не предусмотрено.
Программное обеспечение
отсутствует.
преобразователей
Метрологические и технические характеристики
Метрологические и основные технические характеристики
термоэлектрических MQ0206-PVDFӧ приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики ТП
Наименование характеристики
Диапазон измерений температуры, °С
Условное обозначение НСХ
Класс допуска
Пределы допускаемых отклонений ТЭДС от НСХ,
°
С
Значение
от 0 до +120
К
2
±2,5
100
Значение
520
6
0,2
Таблица 2 - Основные технические характеристики ТП
Наименование характеристики
Электрическое сопротивление изоляции ТП между цепью
чувствительного элемента и металлической частью защитной
арматуры при температуре от +15 до +35 °С и относительной
влажности от 30 до 80 %, МОм, не менее
Длина монтажной части ТП, мм
Диаметр монтажной части ТП, мм
Масса, кг
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Средний срок службы, лет
от -40 до +125
95
10
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Преобразователь термоэлектрический
Паспорт (на русском языке)
Обозначение
MQ0206-PVDFӧ
-
Количество
4 шт.
4 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические.
Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления
эталонный ЭТС-100 (Регистрационный №
916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М)
(Регистрационный № 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);
КалибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям
термоэлектрическим MQ0206-PVDFӧ
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Изготовитель
Фирма «Temperaturmeßtechnik Geraberg GmbH», Германия
Адрес: Heydaer Straße 39, D-98693 Martinroda, Germany
Тел.: +49 (0)3677 7949-0, факс: +49 (0)3677 7949-15
E-mail:
Web-сайт:
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых
Турбин» (ООО «Сименс Технологии Газовых Турбин»)
ИНН: 7804027534
Адрес: Россия, 188508, область Ленинградская, район Ломоносовский, улица
Сименса (Южная часть промзоны Горелово тер), дом 1
Тел.: +7 (812) 643-58-72, факс: +7 (812) 643-73-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
