Термопреобразователи сопротивления платиновые WQ0233 Нет данных, ГРСИ 81142-20
Номер госреестра:
81142-20
Наименование СИ:
Термопреобразователи сопротивления платиновые WQ0233
Обозначение типа:
Нет данных
Производитель:
Фирма "Temperaturmeßtechnik Geraberg GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
00МКА10СТ050, 00МКА10СТ051, 00МКА10СТ055, 00МКА10СТ056, 00МКА10СТ060, 01МКА71СТ011, 01МКА71СТ012, 01МКА73СТ011, 01МКА73СТ012, 01МКА76СТ011, 02МКА71СТ011, 02МКА71СТ012, 02МКА73СТ011, 02МКА71СТ012, 02МКА76СТ011
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 74
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые WQ0233
Назначение средства измерений
Термопреобразователи сопротивления платиновые WQ0233 (далее по тексту –
термопреобразователи или ТС) предназначены для измерений температуры окружающего
воздуха в составе газотурбинной установки с двумя газовыми турбинами серии SGT5-2000E и в
составе паротурбинной установки с паровой турбиной серии SST-600, эксплуатируемых на
ПАО «Нижнекамскнефтехим» ПГУ-ТЭЦ, г. Нижнекамск.
Описание средства измерений
ПринципизмерениятемпературыприпомощиТСоснованназависимости
сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи конструктивно состоят из измерительной вставки, помещенной в
защитный чехол – завальцованную с одного конца трубку, выполненную из нержавеющей
стали, монтажного элемента в виде резьбового соединения и разъема для подключения типа
HAN8D.
Измерительная вставка состоит из двух ЧЭ с минеральной изоляцией проводов с
номинальнойстатическойхарактеристикой(НСХ)преобразованиятипа«Pt100»по
ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная.
Пломбирование ТС не предусмотрено.

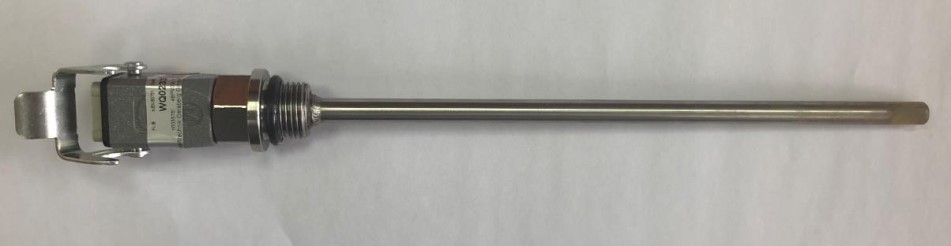

Общий вид ТС представлен на рисунке 1.

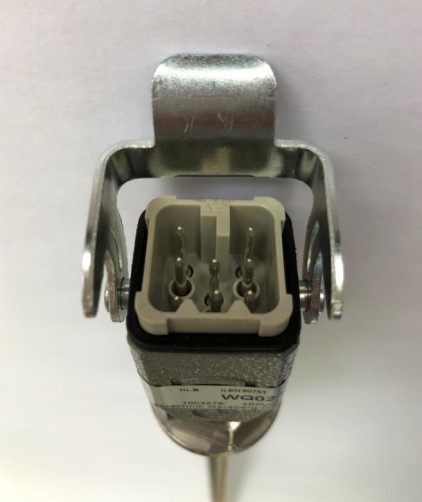

Общий вид разъема типа HAN8D представлен на рисунке 2.
Рисунок 1 – Общий вид ТС
Лист № 2
Всего листов 4
Рисунок 2 – Общий вид разъема типа HAN8D
Программное обеспечение
отсутствует.
термопреобразователей
Метрологические и технические характеристики
Метрологические и основные технические характеристики
сопротивления платиновых WQ0233 приведены в таблицах 1 и 2.
(0,3+0,005·|t|)
Значение
от -30 до +120
Pt100
0,00385
100
В
Таблица 1 - Метрологические характеристики ТС
Наименование характеристики
Диапазон измерений температуры, °С
Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751
Температурный коэффициент ТС, °С
-1
Номинальное значение сопротивления ТС при 0 °С (R
0
), Ом
Класс допуска по ГОСТ 6651-2009/МЭК 60751
Допуск по ГОСТ 6651-2009/МЭК 60751, °С
(t – значение измеряемой температуры)
100
Значение
9
250
0,2
Таблица 2 – Основные технические характеристики ТС
Наименование характеристики
Электрическое сопротивление изоляции при температуре от +15 до +35 °С
и относительной влажности воздуха от 30 до 80 %, МОм, не менее
Диаметр монтажной части ТС, мм
Длина монтажной части ТС, мм
Масса, кг
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Средний срок службы, лет, не менее
от -40 до +125
95
10
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
WQ0233
15 шт.
Обозначение
Количество
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Термопреобразователь сопротивления
платиновый
Паспорт (на русском trial)
-
15 экз.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины,
меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 ‒ термометр сопротивления эталонный
ЭТС-100/1 (Регистрационный № 19916-10);
ИзмерительтемпературымногоканальныйпрецизионныйМИТ8.15(М)
(Регистрационный № 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);
КалибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления платиновым WQ0233
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные
элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки.
Изготовитель
Фирма «Temperaturmeßtechnik Geraberg GmbH», Германия
Адрес: Heydaer Straße 39, D-98693 Martinroda, Germany
Тел.: +49 (0)3677 7949-0, факс: +49 (0)3677 7949-15
E-mail:
Web-сайт:
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин»
(ООО «Сименс Технологии Газовых Турбин»)
ИНН: 7804027534
Адрес: 188508, область Ленинградская, район Ломоносовский, улица Сименса (Южная
часть промзоны Горелово тер), дом 1
Тел.: +7 (812) 643-58-72, факс: +7 (812) 643-73-00
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
