ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления Dynisco
Назначение средства измерений
Преобразователи давления Dynisco (далее - преобразователи) предназначены для
измерений избыточного давления газов, паров и жидкостей и преобразования измеренных значений
в унифицированный выходной сигнал.
Описание средства измерений
Принцип действия преобразователей основан на зависимости упругой деформации
первичного тензорезисторного преобразователя от поступающего давления. Под воздействием
поступающего давления деформируемый упругий элемент (мембрана) вызывает пропорциональное
изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост
Уитстона), которое преобразуется в унифицированный выходной сигнал силы постоянного тока
(мА), напряжения (В или мВ/В) и цифровой сигнал HART-протокола.
В зависимости от вида выходного сигнала изготавливаются следующие модификации
преобразователей:
- напряжение постоянного тока, В: TDT463H, MDT462H, MDT460H, MDT420H,
MDT422H, PT4626, MDT420L, MDT422L, MDT460L, MDT462L, MDT460, VERTEX-VT1,
VERTEX-VT2, VERTEX-VT3,VERTEX-VT4 , ECHO-VT1, PT4226, PT4626, PT4206, PT4226;
- сила постоянного тока, мА: MDT422F, MDT462, MDT435F, MDT435X, MDT460F,
TDT463F, MDT467X, VERTEX-MA4, TDT432F, SPX2241, SPX2242, SPX2243, SPX2244, SPX2290,
SPX2291, SPX 3242, SPX3343, SPX3342, SPX3343, SPX3290, SPX3291, SPX3390, SPX3391,
SPX4323, SPX4502, SPX4352, SPX4672, SPX4222, SPX4622, SPX5342, SPX5343, SPX5344,
SPX5390, SPX5391, SPX5392, ECHO-MA4, PT4204, PT4224, PT4604, PT4624, TPT4634, TPT46324,
TPT4634;
- напряжение постоянного тока, мВ/В: MDA410, MDA412, MDA420, MDA460, MDA422,
VERTEX-MV3, TPT463E, PT460Е, PT462E, ECHO-MV3, PT420A, PT422A, TDA463, TPT432A,
MDA467, MDA435, MDA462;
- цифровой сигнал HATR-протокола, HART: SPX2241, SPX2242, SPX2243, SPX2244,
SPX2290, SPX2291, SPX3242, SPX3343, SPX3342, SPX3343, SPX3290, SPX3291, SPX3390,
SPX3391, SPX-4323, SPX4502, SPX4352, SPX4672, SPX4222, SPX4622,SPX5342, SPX5343,
SPX5344, SPX5390, SPX5391, SPX5392,VERTEX-MA4.
Преобразователи имеют открытую торцевую мембрану. Все элементы преобразователей,
контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую
степень защиты от коррозии, в том числе, в агрессивной среде.
Лист № 2
Всего листов 7
Конструкция преобразователей за счет сварных соединений обеспечивает ограничение
доступа к внутренним элементам.
Пломбированиепреобразователейпроизводитсядержателем,эксплуатирующим
преобразователи, после установки преобразователей на их место эксплуатации, способ
пломбирования в виде наклейки.
Общий вид преобразователей приведен на рисунках 1 - 5.

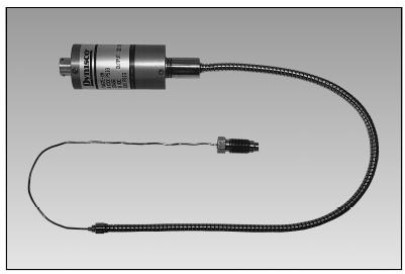

Рисунок 3 – Общий вид преобразователей
модификаций TDA410, TDA412, TDT463H,
TDT432F.
Рисунок 1 – Общий вид преобразователей
модификаций ECHO-VT1, ECHO-MA4,
ECHO- MV3.
Рисунок 2 – Общий вид
преобразователей модификаций
PT4226, PT4626, PT4206, PT4226;
PT4204, PT4224, PT4604, PT4624;
PT460Е, PT462E, PT420A, PT422A.
PT422A, TPT463E.

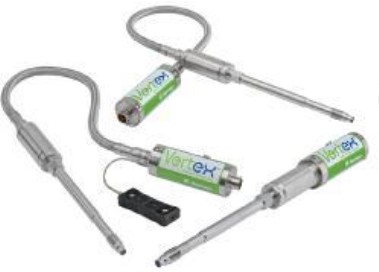

Рисунок 4 – Общий вид
преобразователей модификаций
VERTEX-VT1, VERTEX-VT2,
VERTEX-VT3,VERTEX VT4,
VERTEX-MV3, VERTEX-MA4.
Лист № 3
Всего листов 7
Программное обеспечение
отсутствует
Метрологические и технические характеристики
от 0,17 до 70
от 3,5 до 70
от 1,75 до 70
от 3,5 до 200
Значение
Таблица 1 – Метрологические характеристики
Наименование характеристики
Верхние пределы измерений (ВПИ) избыточного давления,
МПа, для модификаций:
- SPX-5390, SPX5391
- SPX3242, SPX3243, SPX3342, SPX3290, SPX3291, SPX3390,
SPX3391 SPX4232, SPX4352, SPX4672, SPX4342, SPX5343,
SPX5342, MDA410, MDA412
- SPX2241, SPX2290, SPX2291, SPX2292, SPX 4502, SPX5344,
SPX5390,SPX5391,SPX5392,VERTEX-MV3,
VERTEX-MA4, VERTEXVT1, VERTEX-VT2, VERTEX-VT3,
VERTEX-VT4
- MDT435F, MDT467F
- MDA420, MDA422, MDA460, MDA462, PT420A, PT422A,
PT460E, PT462E, TDA463, TPT463E, TPT432A, MDT420F,
MDT422F, MDT460F, MDT462F, MDT420H, MDT422H,
MDT460H, MDT462H, MDT420L, MDT422L, SPX2242,
SPX2243, SPX4222, SPX4622, MDA460, MDA462, MDA467,
MDA435, TDT432F, TDT463F
от 1,7 до 200
Рисунок 5 – Общий вид преобразователей
модификаций MDT462H, MDT420H, MDT422H,
MDT420L, MDT422L, MDT460L, MDT462L,
MDT460, MDT422F, MDT462, MDT435F,
MDT435X, MDT460F, TDT463F, MDT467X,
MDA410, MDA412, MDA420, MDA460, MDA422,
TDA463, MDA467, MDA435, MDA462.
Рисунок 5 – Общий вид
преобразователей модификаций
SPX(2241-2999), SPX(4222-5392).
Лист № 4
Всего листов 7
±0,2
±0,5
±1,0
±0,5
±1,0
±0,5; ±1,0
1)
±(0,25 +(0,4/ВПИ)×100)
±(0,35 + (0,4/ВПИ)×100)
±(0,25+(0,2/ВПИ)×100)
±(0,35 +(0,2/ВПИ)×100)
±(0,35 +(0,4/ВПИ)×100)
±(0,25 +(0,2/ВПИ)×100)
±(0,35 +(0,2/ВПИ)×100)
±(0,40 +(0,4/ВПИ)×100)
Значение
±0,5; ±1,0; ±1,5
1)
±0,1; ±0,2; ±0,4
Продолжение таблицы 1
Наименование характеристики
Пределы допускаемой основной приведенной к ВПИ
избыточного давления погрешности, %, для модификаций:
- SPX3242, SPX3243, SPX3342, SPX3290, SPX3291, SPX3390,
SPX3391 в диапазоне измеряемого избыточного давления:
- до 1,5 МПа включ.
- св. 1,5 МПа до 3,0 МПа включ.
- св. 3 МПа
- MDA410, MDA412, MDT435F, MDT435X, MDT 432F,
MDT432X, MDA422, MDA420, MDT422, MDT422F в
диапазоне измеряемого давления:
- до 5 МПа включ.
- св. 5 МПа
- ECHO-MV3, ECHO-MA4
- MDA460, MDT462, MDT462F, MDT460, MDT460F,
MDT460X,MDT463F,MDT463X,DT467F,DT467X,
MDA462, MDA463, MDA467, MDT420, SPX2241, SPX2290,
SPX2291, SPX2292, TDT4634, TPT463Е, PT460Е, PT462Е,
MDT462H, VERTEX, SPX5344, SPX5390, SPX5391, SPX5392,
SPX 4222,SPX4352,4622,4502
Пределы допускаемой дополнительной приведенной к ВПИ
избыточного давления погрешности на каждые 10 ºС, %, в
рабочих условиях эксплуатации, для модификаций:
- MDA410, MDA412, MDA435, SPX-T-3241-3302 в диапазоне
измеряемого избыточного давления:
- до 5 МПа включ.
- св. 5 МПа
- MDA420 в диапазоне измеряемого давления:
- до 5 МПа включ.
- св. 5 МПа
- MDA460;
- MDT422, MDT422Fв диапазоне измеряемого давления:
- до 5 МПа включ.
- св. 5 МПа
- MDT462, MDT462F;
- VERTEX, SPX(2241-2999), SPX(4222-4999), SPX-L(5341-
5392),SPX-T(3241-3392)TDT4634,TPT463Е,PT460Е,
PT462Е, MDT435F, MDT435X, MDT420, MDA462, MDA463,
MDA467;MDT463X,DT467F,DT467X,ECHO-VT1,
MDT460, MDT460F, MDT462Н, MDT460X, MDT463F,
MDT432F, MDT432X, MDA422, MDA432, MDA435;
________________________
1)
– конкретное значение допускаемой основной приведенной к ВПИ избыточного давления
погрешности указана на корпусе каждого преобразователя
Лист № 5
Всего листов 7
от - 17 до +400
от - 29до +315
Значение
от - 17 до +300
от +17 до +120
от -20 до +85
Таблица 2 – Основные технические характеристики
Наименование характеристики
Диапазоны температуры измеряемой среды, °C, для
модификаций:
-MDA410,MDA412,MDA420,MDA460,MDT422,
MDT422F,MDT462,MDT462F, MDT435F, MDT435X,
MDT460, MDT460F, MDT460X, MDT463F, MDT463X,
DT467F, DT467X, MDT432F, MDT432X, MDA422, MDA432,
MDA435, MDA462, MDA463, MDA467, MDT420, VERTEX-
MV3,VERTEX-MA4, VERTEX-VT1,VERTEX-VT2,
VERTEX-VT3, VERTEX-VT4 SPX5342, SPX5343, SPX5344,
SPX5390, SPX5391, SPX5392, TPT463Е, PT460Е, PT462Е,
ECHO-MV3, ECHO-MA4;
- SPX 2241,SPX2242,SPX2243,SPX2244,SPX2290, SPX2291;
- SPX 3242, SPX3343, SPX3342, SPX3343, SPX3290,SPX3291,
SPX3390,SPX3391 SPX-4323, SPX4502, SPX4352, SPX4672,
SPX4222, SPX4622
Рабочие диапазоны температуры окружающей среды, °C,
для модификаций:
- MDA410, MDA412, MDA420, MDA460, TDA432, TDA463,
MDA422, MDA462, PT420A, PT422A, PT460E, PT462E,
TPT463E, TPT432A, ECHO-MV3 MDT422F, MDT462,
MDT462Н, MDT462F, MDT435F, MDT435X, MDT460F,
MDT460H, TDT463F, TDT463H, MDT420F, MDT422F,
MDT422H, ECHO-MA4, ECHO-VT1,VERTEX – MA4
VERTEXVT1,VERTEX-VT2, VERTEX-VT3, VERTEX-VT4;
- SPX3242, SPX3343, SPX3342, SPX3343, SPX3290,
SPX3291, SPX3390, SPX3391, SPX-4323, SPX4502, SPX4352,
SPX4672, SPX4222, SPX4622, SPX5342, SPX5343, SPX5344,
SPX5390, SPX5391, SPX5392
Выходные сигналы:
- мА;
- В;
от 4 до 20
от 0 до 5
от 0 до 6
от 0 до 10
от 1 до 10
от 0 до 11
от 1 до 11
от 0 до 3,33
(1)
от 10 до 36
(2)
1,0
44
1170
1,1
17
120 000
- мВ/В;
Напряжение электропитания постоянного тока, В
Потребляемая мощность, Вт, не более
Габаритные и присоединительные размеры
(3)
, мм, не более:
- диаметр
- длина
Масса, кг, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
________________________
(1)
- номинальное значение выходного сигнала при измеренном значении давления в ВПИ
(2)
и
(3)
- конкретные значения указываются в руководстве по эксплуатации на преобразователь
Лист № 6
Всего листов 7
Знак утверждения типа
наносится на корпус преобразователей методом лазерной гравировки и на титульный лист паспорта
типографским способом.
Комплектность средства измерений
Количество
1 шт.
1 экз.
1 экз.
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Преобразователь давления Dynisco
(1)
-
Методика поверки МП-227/10-2020
Руководство по эксплуатации ХХХХ
(2)
(1)
– модификация в соответствии с заказом потребителя
(2)
– в зависимости от поставляемого преобразователя
Поверка
осуществляется по документу МП-227/10-2020 «ГСИ. Преобразователи давления Dynisco.
Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 11.11.2020 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по Приказу Федерального агентства по техническому
регулированию и метрологии от «29» июня 2018 г. № 1339 - манометры грузопоршневые;
- рабочий эталон 3-го разряда по ГОСТ 8.027-2001 - вольтметры;
- рабочий эталон 2-го разряда по Приказу Федерального агентства по техническому
регулированию и метрологии от «01» октября 2018 г. № 2091 – амперметры.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователей.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
давления Dynisco
Приказ Федерального агентства по техническому регулированию и метрологии № 1339
от 29 июня 2018 г. Об утверждении государственной поверочной схемы для средств измерений
избыточного давления до 4000 МПа
Техническая документация «Dynisco LLC», США
Изготовитель
«Dynisco LLC», США
Адрес: 38 Forge Parkway, Franklin, MA02038, USA
Телефон: +1 508 541 9400
E-mail: infoinst@dynisco.com
Заявитель
«Azurr Technology, s.r.o.», Чешская Республика
Адрес: 756 55 Dolni Becva 579, Czech
Телефон: +420 571 647228
E-mail: simurdova@azurr-tech.cz
Испытательный центр
Лист № 7
Всего листов 7
Обществосограниченнойответственностью«ПРОММАШТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail:
Регистрационный номер № RA.RU.312126 в Реестре аккредитованных лиц в области
обеспечения единства измерений Россаккредитации
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45905-10 | Преобразователи расхода | 8026 (мод. 8036) | Фирма "Burkert SAS", Франция | 2 года | Перейти |
| 33503-13 | Преобразователи давления измерительные | Сапфир-22МП-ВН | ОАО "Теплоконтроль", г.Казань | 5 лет | Перейти |
| 6468-78 | Преобразователи измерительные пьезоэлектрические низкочастотные | АНС041 | Нет данных | Нет данных | Перейти |
| 40755-09 | Преобразователи давления измерительные | IDOS, MCX-PM, PM620 | Фирма "GE Sensing", Великобритания | 1 год | Перейти |
| 32172-06 | Преобразователи виброскорости | V-352/Т-352 | ООО "Альконт", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
