Тестеры оптические с измерителями мощности серии GRP и источниками оптического излучения серии GDLS Нет данных, ГРСИ 81103-20
Номер госреестра:
81103-20
Наименование СИ:
Тестеры оптические с измерителями мощности серии GRP и источниками оптического излучения серии GDLS
Обозначение типа:
Нет данных
Производитель:
Greenlee Communications Ltd., США, (Завод-изготовитель: Optical Design Manufacturing Inc, США)
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 35
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры оптические с измерителями мощности серии GRP и источниками
оптического излучения серии GDLS
Назначение средства измерений
Тестеры оптические с измерителями мощности серии GRP и источниками
оптического излучения серии GDLS (далее - тестеры), предназначены для измерений
средней мощностиоптического излучения и определения затухания водно имногомодовых
волоконных оптических кабелях, компонентах и линиях передачи.
Описание средства измерений
Тестер состоит из измерителей оптической мощности серии GRP и источников
оптического излучения серии GDLS.
Измерители мощности обеспечивают измерение средней мощности оптического
излучения и определение затухания оптических сигналов на фиксированных длинах волн
путем преобразования оптического сигнала в электрический с помощью фотодиода с
последующим усилением и преобразованием в цифровую форму. Измеритель может
обнаружить модуляцию оптического сигнала, генерируемого источником оптического
излучения. Выпускаются следующие модификации измерителей мощности GRP450-02,
GRP460-02, GRP450-04, GRP460-04, которые отличаются диапазоном измерений средней
мощности оптического излучения.
Источники оптического излучения обеспечивают излучение стабилизированной
мощности непрерывного и импульсно-модулированного оптического излучения и
основаны на светодиодных (GDLS350 FB) и лазерных (GDLS355 FB, GDLS360 FB)
элементах. Источники отличаются излучением на разных длинах волн: 850 и 1300 нм
(GDLS350 FB), 1310 и 1550 нм (GDLS355 FB), 1490 нм и 1625 нм (GDLS360 FB).
Конструктивно составляющие тестера выполнены в малогабаритных пластмассовых
корпусах. Тестеры снабжаются оптоволоконными адаптерами для подключения к
различным измеряемым объектам. Управление тестерами осуществляется с помощью
кнопок на лицевой панели. В модели GRP460 доступна функция сохранения результатов
измерений и их передачи на персональных компьютер (ПК) через интерфейс mini-USB.
Общий вид измерителей оптической мощности серии GRP и источников
оптического излучения серии GDLS тестеров представлены на рисунках 1, 2.
Схема пломбирования от несанкционированного доступа, обозначение места
нанесения знака поверки и маркировки представлены на рисунке 3.
Лист № 2
Всего листов 5

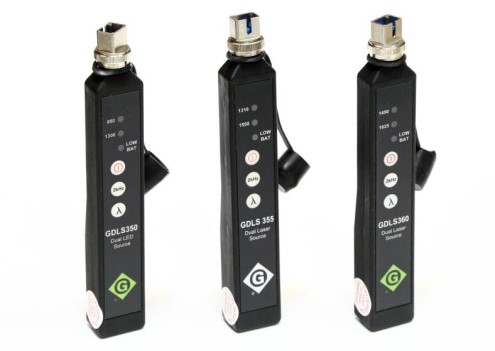

Рисунок 1 – Trial вид источников оптического излучения серии GDLS

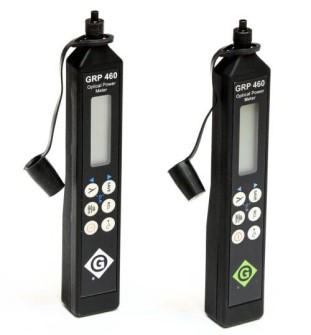

Рисунок 2 – Общий вид измерителей оптической мощности серии GRP

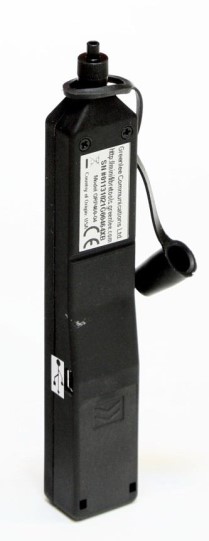

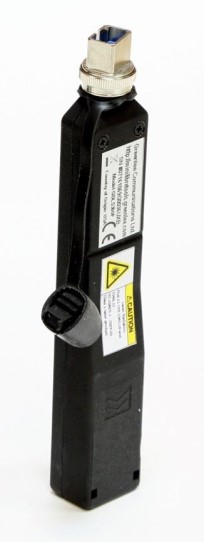

Рисунок 3 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки и маркировки
Место
пломбирования
Место нанесения
маркировки
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Программное обеспечение
Тестеры оптические с измерителями мощности серии GRP и источниками
оптического излучения серии GDLS функционируют под управлением микроконтроллера,
который использует встроенное программное обеспечение (ПО). Встроенное ПО является
метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри
тестера, и не доступно для внешней модификации.
С помощью данного ПО выполняются такие функции: контроль работы прибора в
процессе эксплуатации, переключение режимов работы, индикация результата измерений в
дБм/дБ.
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Программноеобеспечениезаписановэнергонезависимойпамяти
микропроцессора. Конструкция тестеров и пломбировка корпуса исключают возможность
несанкционированного влияния на ПО и измерительную информацию.
Установка обновленных версий ПО допускается только представителями
предприятия – изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Метрологические и технические характеристики
Зна ние
Таблица 1 – Метрологические характеристики измерителей мощности GRP450-02,
GRP460-02, GRP450-04, GRP460-04
Наименование характеристики
GRP450-02GRP460-02
че
GRP450-04GRP460-04
Диапазон измерений уровня средней
мощности оптического излучения,
дБм *от -55 до +3от -42 до +23
Предел допускаемой относительной
погрешности измерений уровня
средней мощности оптического
излучения, дБ±0,30
___________________
* дБм обозначает дБ относительно 1 мВт.
источников оптического излучения
Таблица 2 – Метрологические характеристики
GDLS350 FB, GDLS355 FB, GDLS360 FB
Значение
Наименование характеристики
GDLS350 FB
GDLS355 FBGDLS360 FB
850±20
1300±50
1310±10
1550±10
1490±10
1625±10
-24
-6
-6
±0,05
Длиныволнизлучения
источника, нм
Уровень мощности излучения на
выходеисточниковв
непрерывном режиме, дБм*, не
менее
Нестабильностьуровня
мощности на выходе источников
в непрерывном режиме (после
прогрева в течении 15 минут),
дБ*, не более
___________________
* дБм обозначает дБ относительно 1 мВт.
Лист № 4
Всего листов 5
Таблица 3 – Основные технические характеристики тестеров оптических с измерителями
мощности серии GRP и источниками оптического излучения серии GDLS
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение от литиевой батареи CR2, В3
Габаритные размеры, мм, не более:
- высота18
- ширина25
- длина 165
Масса, кг, не более0,085
Оптический интерфейс:
- источник оптического излученияРазъём SC (UPC-соединение)
- измеритель мощности, мм 2,5
Рабочие длины волн измерителей мощности,850, 1300, 1310, 1490, 1550, 1625
нм
Ширина спектра излучения источников, нм:
- GDLS350 FB на длине волны 850 нм40
- GDLS350 FB на длине волны 1300 нм 120
- GDLS355 FB и GDLS360 FB 5
Условия эксплуатации:
- температура окружающей среды,
Сот -10 до +50
- относительная влажность воздуха (без
конденсации), %, не более80
Знак утверждения типа
наносится на руководство по эксплуатации типографским способом и в виде наклейки на
заднюю панель корпуса прибора
Комплектность средства измерений
Обозначение
Количество
-
-
-
CR 2
-
1 шт.
1 шт.
по требованию
1 шт.
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
Тестер оптический с измерителями мощности
GRP и источниками оптического излучения
GDLS *
USB-кабель**
Оптические адаптеры***
Батарея
Руководство по эксплуатации
________________________
* Модификация измерителей и источников поставляется в соответствии с заказом;
** Только для серии GRP460;
*** Поставляется в соответствии с заказом.
Поверка
осуществляется по документу ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической
мощности, источники оптического излучения, измерители обратных потерь и тестеры
оптические малогабаритные в волоконно-оптических системах передачи. Методика
поверки».
Основные средства поверки:
Рабочий эталон единиц средней мощности и ослабления оптического излучения в
волоконно-оптических системах передачи по ГПС «Государственная поверочная схема для
Лист № 5
Всего листов 5
средств измерений длины и времени распространения сигнала в световоде, средней
мощности, ослабления и длины волны оптического излучения для волоконно-оптических
систем связи и передачи информации», утвержденной Приказом Федерального агентства по
техническому регулированию и метрологии от 05.12.19 № 2862
Допускается применение аналогичных средств поверки, обеспечивающих
определениеметрологическиххарактеристик поверяемых тестеров стребуемой точностью.
Знак поверки наносится на боковую панель корпусов тестеров (место нанесения
указано на рисунке 3).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тестерам
оптическим с измерителями мощности серии GRP и источниками оптического
излучения серии GDLS
Государственная поверочная схема для средств измерений длины и времени
распространения сигнала в световоде, средней мощности, ослабления и длины волны
оптического излучения для волоконно-оптических систем связи и передачи информации,
утвержденная Приказом Федерального агентства по техническому регулированию и
метрологии от 05.12.19 № 2862
Приказ Министерства связи и массовых коммуникаций Российской Федерации
от 25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере
государственного регулирования обеспечения единства измерений, в части компетенции
Министерства связи и массовых коммуникаций Российской Федерации»
Техническая документация Greenlee Textron Inc., США
Изготовитель
Greenlee Textron Inc., США
Адрес: 4455 Boeing Drive, Rockford, IL 61109-2988, USA
Телефон: +1 815 397-7070
E-mail: grncustomerservice@emerson.com
Заявитель
Обществосограниченнойответственностью«СвязьПромПоставка»
(ООО «СвязьПромПоставка»)
ИНН 7724348405
Адрес: 115583, г. Москва, ул. Воронежская, д. 26, корп. 3, кв. 260
Телефон: +7 (495) 927-02-59
E-mail: info@skomplekt.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 38448-08 | Тестеры модулей защиты | ТМЗ-10 | ООО "КБ Связь", г.Москва | 1 год | Перейти |
| 11182-87 | Тестеры электрокардиостимуляторов для предоперационного контроля параметров | ТПКЭ-1 | Завод "Тензор", г.Дубна | 1 год | Перейти |
| 51362-12 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ЗАО "Петерпайп" | Нет данных | ЗАО "ОВ", г.С.-Петербург | 4 года | Перейти |
| 53689-13 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) АИИС КУЭ ОАО "Татэнергосбыт" | Нет данных | ООО "ЭнергоСервисСпец", г.Казань | 4 года | Перейти |
| 31266-06 | Система информационно-измерительная автоматизированная коммерческого учета электроэнергии и мощности АИИС КУЭ ЗЭС1 | Нет данных | ОАО "Энергоучет", г.Оренбург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
