ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система непрерывной диагностики и анализа дымовых газов CEMS
Назначение средства измерений
Система непрерывной диагностики и анализа дымовых газов CEMS (далее – система)
предназначенадлянепрерывногоавтоматическогоизмеренияиучетасодержания
загрязняющих веществ: оксида углерода (СО), оксида азота (NO), диоксида азота (NO
2
),
кислорода (О
2
), в отходящих и технологических газах промышленного предприятия АО «ТГК-
16»-«Казанская ТЭЦ-3» ГТУ.
Описание средства измерений
Принцип действия системы определяется входящими в ее состав газоанализаторов:
- инфракрасный,основанныйнаизбирательномпоглощениимолекулами
определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм;
- парамагнитный, основанный на использовании парамагнитных свойств кислорода;
- фотометр для измерения в ультрафиолетовой области спектра, до 3-х измеряемых
компонентов одновременно.
Для определения значений расхода используют расчетный метод.
Система является стационарным многоканальным измерительным устройством
непрерывного действия. Конструктивно система состоит из системы пробоотбора и
пробоподготовки, измерительных преобразователей (анализаторов), системы транспортировки
пробы, систем сбора, обработки, архивирования и передачи данных и автоматизированного
рабочего места (далее – АРМ) оператора.
В системе непрерывной диагностики и анализа дымовых газов CEMS предусмотрен
анализ компонентного состава на «горячей» (влажной) и «холодной» (сухой) основе,
включающий системы подачи пробы в анализатор, фильтрации и стабилизации расхода
(пробоподготовка «на влажной основе»). Температура в системе поддерживается на уровне от
плюс 120 до плюс 190 °С.
В системе предусмотрен анализ компонентного состава на «холодной» (сухой) основе,
включающий системы удаления избыточной влаги, подачи пробы в анализатор, фильтрации и
стабилизации расхода пробы. Измеренные концентрации загрязняющих веществ на сухой
основе пересчитываются в концентрации загрязняющих веществ во влажном потоке. Этот
расчет производится на основании измерений газоанализатора Ultramat / Oxymat 6,
определяющего концентрацию кислорода на горячей (влажной) основе.
Лист № 2
Всего листов 8
В состав системы входят следующие устройства и блоки:
- пробоотборный зонд (с системой обратной продувки и портом для калибровочного
газа);
- система транспортировки пробы;
- газоанализатор Ultramat / Oxymat 6 (рег. № 24802-11), зав. № N1F4393;
- газоанализатор GMS800, мод. GMS810, зав. № 1515001, (рег. № 46284-10), зав.
№ 1515001 в комплекте с обогреваемой системой подготовки пробы;
- система сбора, обработки и передачи данных на основе контроллера измерительного;
- модули аналогового ввода/вывода VIPA CPU315SN, производства «VIPA, Gesellschaft
für Visualisierung und Prozessautomatisierung GmbH», Германия.
- манометры деформационные для контроля избыточного давления газов производства
«WIKA», Германия;
- система транспортировки пробы;
- АРМ оператора на базе SCADA-системы;
- газоаналитический шкаф для установки измерительного и вспомогательного
оборудования.
Система имеет следующие выходные сигналы:
- аналоговые выходы по току от 4 до 20 мА;
- релейные выходы аварийных сигналов;
- цифровые выходы RS-232 или RS-485, Ethernet, Modbus.
Значения содержания измеряемых компонентов могут выводиться в следующих
единицах измерений: объемные доли в млрд
-1
, млн
-1
, об. д. %; массовой концентрации в мкг/м
3
,
мг/м
3
, г/м
3
, кг/м
3
. Система обеспечивает определение валового выброса расчетным методом.
Для предотвращения не санкционированного доступа предусмотрено пломбирования
средств измерений, входящих в состав системы, которое осуществляется в соответствии с
описаниями типа на эти средства измерений.
Компьютер CEMS (DAHS (система обработки данных - электронный компонент
системы CEMS), 11HNE50GK001) в шкафу и вид системы приведен на рисунках 1 и 2,
соответственно.
Лист № 3
Всего листов 8

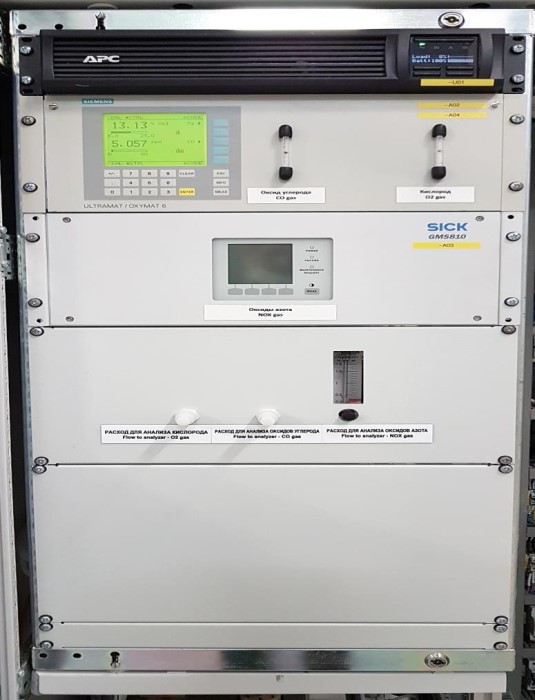

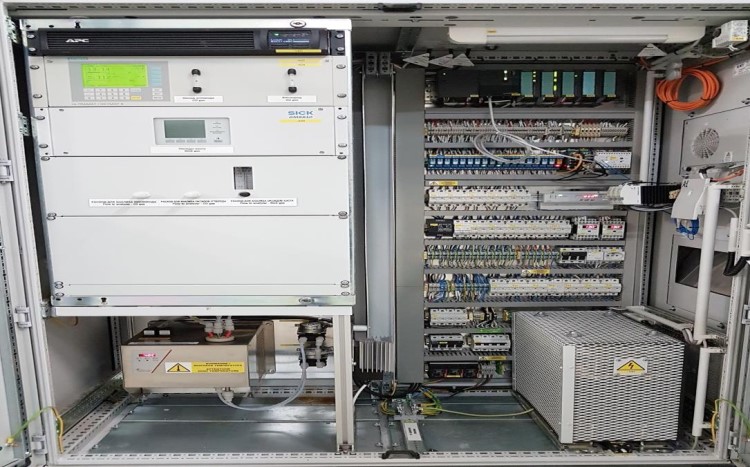

Рисунок 1 – Общий вид системы непрерывной диагностики и анализа дымовых газов CEMS
Рисунок 2 – Газоанализатор GMS800, мод. GMS810, Газоанализатор
Ultramat / Oxymat
6.
Лист № 4
Всего листов 8
Программное обеспечение
Программноеобеспечениесистемысостоитиздвухуровней:программное
обеспечение, газоанализаторов, входящих в состав системы, и программное обеспечение (далее
- ПО) программно-технического комплекса. Идентификационные данные программного
обеспечения входящих в состав систему газоанализаторов приведены в описаниях типа на эти
газоанализаторы.
ПО системы состоит из метрологически значимого ПО (встроенное) «Promotic» и
метрологически не значимого ПО (внешнее). Метрологически не значимое внешнее
программноеобеспечение«Open_Enterprise_CEMS_Certification»предназначенодля
отображения и архивирования информации, поступающей с программно-технического
комплекса. На целостность измерений, на обработку и сбор информации внешнее программное
обеспечение не влияет.
Метрологическизначимоепрограммноеобеспечениереализуетвыполнение
следующих функций:
- обработку и передачу измерительной информации от газоанализаторов;
- пересчет концентраций, выраженных в объемных долях в массовые концентрации (с
использованием информации о температуре и давлении пробы в источнике выбросов);
- расчёт концентрации влаги по соотношению сухой/влажный анализ кислорода (для
систем на сухой основе);
- отображение результатов измерений на мониторе компьютера;
- передачу результатов измерений через токовые выходы от 4 до 20 мА;
- передачу результатов измерений через интерфейс RS-232, Ethernet TCP/IP;
- передачу аварийных и предупредительных сигналов при помощи релейных выходов.
- контроль целостности программных кодов ПО, настроечных и калибровочных
констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи.
Система имеет возможность подключения к внешнему программно-аппаратному
комплексу для формирования экологической отчётности и (или) передавать данные в
Государственный реестр объектов, оказывающих негативное воздействие на окружающую
среду.
Влияниепрограммногообеспечениясистемыучтенопринормировании
метрологических характеристик.
Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.
Идентификационные данные метрологически значимого программного обеспечения
контроллера измерительного приведены в таблице 1.
Таблица 1 – Идентификационные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
Promotic
8.2.11
-
Лист № 5
Всего листов 8
Метрологические и технические характеристики
Определяе
мый
компонент
Метод анализа
CO
Таблица 2 – Метрологические характеристики газоанализатора Ultramat / Oxymat 6 в составе
системы
1
2
инфракрасная
фотометрия
Диапазон
измерений
содержания
компонента
1)
3
от 0 до 50 млн
-1
от 0 до 1000 млн
-1
Диапазон измерений
массовой
концентрации
компонентов
2)
, мг/м
3
4
от 0 до 60
от 0 до 1200
Пределы основной
допускаемой
приведенной
3)
погрешности, %
5
±10
±5
O
2
парамагнитныйот 0 до 30 %-±2
П р и м е ч а н и я:
1)
- метрологические характеристики приведены для нормальных условий в
соответствии с ГОСТ 8.395-80.
2)
- приведенный к 0 ºС и давлению 101.3 кПа (760 мм рт. ст.)
3)
- к верхнему значению диапазона измерений
Метод анализа
NO
2
NO
Таблица 3 – Метрологические характеристики газоанализатора GMS800, мод. GMS810 в
составе системы
Определяемый
компонент
1
2
Диапазон
измерений
содержания
компонента
1)
3
Диапазон измерений
массовой
концентрации
компонентов
2)
, мг/м
3
4
Пределы основной
допускаемой
приведенной
3)
погрешности, %
5
ультрафиолетовая
фотометрия
инфракрасная
фотометрия
от 0 до 0,99 %
от 0 до 2,5 %
от 0 до 20 %
от 0 до 100 %
от 0 до 19000 ±8
от 0 до 50000 ±4
от 0 до 250000 ±10
от 0 до 1250000±4
П р и м е ч а н и я:
1)
- метрологические характеристики приведены для нормальных условий в
соответствии с ГОСТ 8.395-80.
2)
- приведенный к 0 ºС и давлению 101,3 кПа (760 мм рт. ст.)
3)
- к верхнему значению диапазона измерений
Значение
0,5
0,5
Таблица 4 – Дополнительные метрологические характеристики
Наименование характеристики
Предел допускаемой вариации показаний, в долях от пределов допускаемой
основной погрешности
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы,
в долях от пределов допускаемой основной погрешности
Предел допускаемой дополнительной погрешности от изменения температуры
окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от
нормальных условий, в долях от пределов допускаемой основной погрешности
0,5
Лист № 6
Всего листов 8
Наименование характеристикиЗначение
Суммарная дополнительная погрешность от влияния содержания неизмеряемых
компонентов
1)
в анализируемой газовой смеси, в долях от пределов допускаемой
основной погрешности, не более0,5
П р и м е ч а н и е -
1)
- при условии внесения поправок на взаимное влияние определяемых
компонентов при проведении градуировки на заводе изготовителе для конкретных
измерительных каналов
до 1600
160
Значение
40
30
20000
5000
1000
6000×2000×2500
3000
230±23
50±1
от 10 до 30
до 83
от 84,0 до 106,7
до 200
до 50
Таблица 5 – Технические характеристики системы
Наименование характеристики
Время прогрева, мин, не более
Время установления показаний Т
0,9
, с, не более (без учета
транспортировки пробы)
Потребляемая электрическая мощность, В·А, не более:
– для шкафа
– для пробоотборного зонда
– для обогреваемой линии
Габаритные размеры системы (Д×Ш×В), мм не более
Масса системы, кг, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность (без конденсации влаги), %
- атмосферное давление, кПа
Параметры анализируемого газа на входе пробоотборного устройства
(зонда):
- температура, °С
- содержание пыли (более 2 г/м
3
– требуется использование опции
обратной продувки пробоотборного зонда), г/м
3
- содержание влаги, % (об.)
Параметры анализируемого газа на входе аналитического блока
системы:
- температура, °С, не более
- содержание определяемых компонентов: не более верхнего
значения максимальных диапазонов измерений соответствующих
компонентов
Степень защиты оболочкой
- при установке в газоаналитическом шкафу
- при установке в помещении
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч
Средний срок службы, лет
IP54
IP20
50000
10
П р и м е ч а н и е - Перекрёстная чувствительность компенсирована введением поправок
Лист № 7
Всего листов 8
Знак утверждения типа
наносится на переднюю панель системы и на титульный лист Руководства по эксплуатации.
-
1 шт.
Обозначение
Количество
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
Наименование
Система непрерывной диагностики и анализа дымовых
газов CEMS, в составе:
- газоанализатор Ultramat / Oxymat 6
- газоанализатор GMS800, мод. GMS810 с системой
подготовки пробы;
- контроллеры программируемые VIPA CPU315SN
- манометр
- пробоотборный зонд
- система транспортировки пробы
- газоаналитический шкаф для установки
измерительного и вспомогательного оборудования
- контроллер модель FF 19
- компрессор-охладитель анализируемого газа EGK 1SD
Программное обеспечение, на диске CD
Руководство по эксплуатации
Методика поверки
-
-
МП-181/05-2020
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-181/05-2020 «Система непрерывной диагностики и анализа
дымовых газов CEMS. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ»
03.08.2020 г.
Основные средства поверки:
- стандартные образцы состава - газовые смеси ГСО 10506-2014, ГСО 10532-2014,
ГСО 10545-2014, ГСО 10597-2015;
- генераторыгазовыхсмесейГГСмод.ГГС-Р,ГГС-Т,ГГС-К,ГГС-03-03
(рег. № 62151-15);
- калибратор многофункциональный Fluke 5522A (рег. № 70345-18);
- вольтметры универсальные В7-78/1, В7-78/2, В7-78/3 (рег. № 52147-12);
- калибратор АМ (рег. № 47242-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Нормативные и технические документы, устанавливающие требования к системе
непрерывной диагностики и анализа дымовых газов CEMS
Приказ Федерального агентства по техническому регулированию и метрологии от
«14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств
измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 г. № 425 «Об
утверждении перечня измерений, относящихся к сфере государственного регулирования
Лист № 8
Всего листов 8
обеспечения единства измерений и выполняемых при осуществлении деятельности в области
охраны окружающей среды, и обязательных метрологических требований к ним, в том числе
показателей точности измерений»
Изготовитель
Филиалоткрытогоакционерногообщества«ТГК-16»-«Казанская
теплоэлектроцентраль – 3» (АО «ТГК-16» - «Казанская ТЭЦ-3»), г. Казань Республики
Татарстан
ИНН: 1655189422
Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, офис 507
Телефон: +7 (843) 203-75-12
Е-mail: office@tgc16.ru
Заявитель
Общество с ограниченной ответственностью «ОмегаПром» (ООО «ОмегаПром»)
ИНН 1650271151
Адрес: 423801, Республика Татарстан, г. Набережные Челны, ул. Лермонтова, д. 92а,
каб. 201
Телефон: +7 (8552) 78-05-89
Факс: +7 (8552) 78-05-89
Е-mail:
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации
Готовы поверить данное средство измерений.
Поверка средств измерений.
