Номер госреестра:
81095-20
Наименование СИ:
Микротвердомеры Duramin-4 М1
Обозначение типа:
Производитель:
Фирма "Struers ApS", Дания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 27
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микротвердомеры Duramin-4 М1
М1 (далее –
сплавов по
микротвердомеры)
шкалам Виккерса
предназначены для
в соответствии с
Назначение средства измерений
Микротвердомеры Duramin-4
измерений твердости металлов и
ГОСТ Р ИСО 6507-1-2007.
Описание средства измерений
Принципдействиямикротвердомеровоснованнастатическомвдавливании
наконечника Виккерса (алмазной пирамиды) с последующим измерением длин диагоналей
восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по
Виккерсу (HV).
Микротвердомеры представляют собой стационарные средства измерений, состоящие
из устройства приложения нагрузки и измерительного устройства (сенсорная панель
управления).

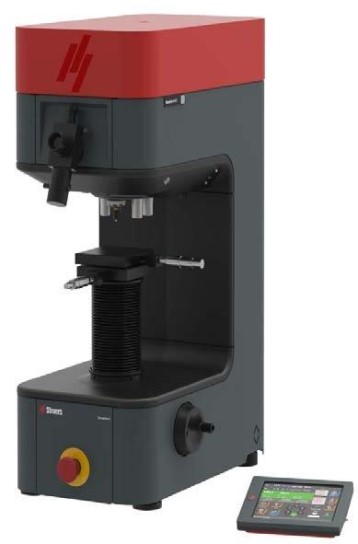

Общий вид микротвердомеров с указанием места нанесения знака утверждения типа и
пломбирования приведён на рисунке 1.
Рисунок 1 – Общий вид
микротвердомеров Duramin-4 М1
Место нанесения
знака
утверждения типа
Место расположения
пломбы
изготовителя
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) микротвердомеров используется для управления их
работой, а также для визуального отображения, хранения и статистической обработки
результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
-
Значение для микротвердомеров
Duramin-4 SW
не ниже v 1.10.2.1
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Метрологические и технические характеристики
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 2.
Таблица 2 – Диапазоны измерений твердости по шкалам Виккерса
Шкалы ВиккерсаДиапазоны измерений твердости, HV
HV 0,01; HV 0,025 от 50 до 350
HV 0,05от 50 до 450
HV 0,1от 50 до 850
HV 0,2; HV 0,3 от 50 до 1000
HV 0,5; HV 1; HV 2 от 50 до 1500
Пределы допускаемых абсолютных погрешностей микротвердомеров приведены в
таблице 3.
Таблица 3
Метрологические характеристики микротвердомеров
ОбозначениеИнтервалы измерений твёрдости HV
шкалыПределы допускаемой абсолютной погрешности твердомера, HV, (±)
твёрдости
от50 св.125 св.175 св.225 св.275 св.325 св.375 св.425 св.475
до125 до175 до225 до275 до325 до375 до425 до475 до525
включ.включ.включ.включ.включ.включ.включ.включ.включ.
HV0,01101520202735---
HV0,025101520202735---
HV0,05 81420202735 40 50-
HV0,1 61116202735 40 50 50
HV0,2 4 812182430 36 43 50
HV0,3 4 710141823 28 34 40
HV0,5 3 710131519 24 27 30
HV1 3 6 8101214 16 20 25
HV2 3 5 6 8 912 16 18 20
Лист № 3
Всего листов 4
Продолжение таблицы 3
ОбозначениеИнтервалы измерений твёрдости HV
шкалы св. 525 св. 575 св. 625 св. 675 св. 725 св. 775 св. 825 св. 875 св. 925 св. 1075
твёрдости до 575 до 625 до 675 до 725 до 775 до 825 до 875 до 925 до 1075 до 1500
включ включ.включ. включ. включ. включ. включ.включ. включ.включ.
Пределы допускаемой абсолютной погрешности твердомера, HV, (±)
HV0,1586672778696102---
HV0,2586672778696102 108 110-
HV0,3475462707580 89 99 110-
HV0,5364246495664 68 72 90 142
HV1283032354248 51 54 60 77
HV2222426283032 38 45 50 77
Примечание: Метрологические характеристики действительны для 5 измерений
Таблица 4 – Основные технические характеристики микротвердомеров
Наименование характеристикиЗначение
Рабочие условия эксплуатации:
- температура окружающего воздуха, °Сот +15 до +35
- относительная влажность окружающего воздуха
при, %, не более80
Параметры электропитания:
- напряжение переменного тока частотой 50 Гц, Вот 207 до 253
Габаритные размеры, мм, не более:
- длина478
- ширина278
- высота731
Масса, кг, не более 95
Пределы допускаемого относительного
отклонения прикладываемой испытательной
нагрузки, %:
0,098 Н; 0,245 Н; 0,490 Н; 0,981 Н ±1,5
1,961 Н; 2,942 Н; 4,903 Н; 9,807 Н; 19,61 Н ±1,0
Знак утверждения типа
наносится на фирменный шильдик, закрепленный на корпусе микротвердомера, и на титульный
лист руководства по эксплуатации типографским или иным способом.
Комплектность средства измерений
Таблица 5 – Комплектность твердомеров
Наименование
Микротвердомер
Комплект принадлежностей
Руководство по эксплуатации
Методика поверки
Обозначение
Duramin-4 M1
-
Duramin-4 M1– 01 РЭ
Duramin-4 M1– 01 МП
Количество
1 шт.
1 комплект
1 экз.
1 экз.
Поверка
осуществляется по документу методика поверки Duramin-4 M1 - 01 МП «ГСИ.
Микротвердомеры Duramin-4 M1. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
16.09.2020 г.
Основные средства поверки:
эталонные меры микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
микротвердомерам Duramin-4 M1
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу.
Часть 1 Метод измерения
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений
твёрдости металлов и сплавов по шкалам Виккерса
Изготовитель
Фирма «Struers ApS», Дания
Адрес: Pederstrupvej 84 2750 Ballerup, Denmark
Телефон: +45 44 600 800
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
ИНН: 7728644821
Адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Телефон (факс): (495) 781-07-85
Web-сайт: www.melytec.ru
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях
утверждения типа № 30002-13 от 11.05.2018 г.
