ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры-термометры автономные цифровые устьевые АЦМ
Назначение средства измерений
Манометры-термометры автономные цифровые устьевые АЦМ (далее по тексту –
манометры-термометры) предназначены для измерений избыточного давления и температуры на
устье скважины при гидродинамических исследованиях в бурящихся, эксплуатационных и
нагнетательных скважинах.
Описание средства измерений
Принцип действия манометров-термометров при измерении давления основан на
преобразовании упругой деформации чувствительного элемента, выполненного в виде мембраны,
в изменение сопротивления тензорезисторов, расположенных на мембране и включенных по
мостовой схеме. Выходное напряжение моста изменяется пропорционально поступающего
давления. Принцип действия манометров-термометров при измерении температуры основан на
зависимости электрического сопротивления платинового чувствительного термоэлемента от
температуры поступающей среды.
Манометры-термометры относятся к классу измерительных приборов, осуществляющих
автоматические измерения давления и температуры, хранение полученных сигналов с помощью
электронного устройстваобработки сигналов ипередачурезультатов измерений посредством порта
USB на систему верхнего уровня (персональный компьютер).
Манометры-термометры состоят из электронного блока, помещенного в цилиндрический
защитный кожух, закрытый ввинчивающейся заглушкой с уплотнительными кольцами для защиты
от прямого воздействия окружающей среды. Внутри корпуса размещен элемент питания (согласно
таблице 3) с номинальным напряжением 3,6 В. На торцевую поверхность корпуса выведен разъем
для подключения выносного датчика температуры. Датчик давления также вмонтирован в корпус,
в котором сделан специальный канал для свободного прохождения среды к датчику.
Манометры-термометры выпускаются в следующих модификациях: АЦМ-6У, АЦМ-7У,
АЦМ-6УР, АЦМ-7УР, АЦМ-6УИ, АЦМ-7УИ, АЦМ-6УИТ, АЦМ-7УИТ, АЦМ-6УИР, АЦМ-7УИР,
АЦМ-6УИРТ, АЦМ-7УИРТ.
Модификацииманометров-термометровразличаютсяподиапазонуизмерений
избыточного давления, по пределам допускаемой приведенной к верхнему диапазону измерений
давления погрешности, по объему памяти, а также по конструктивному исполнению. Манометры-
термометры модификаций АЦМ-6УР, АЦМ-7УР имеют радиоканал. Манометры-термометры
модификаций АЦМ-6УИ, АЦМ-7УИ имеют индикацию для вывода показаний. Манометры-
термометры модификаций АЦМ-6УИТ,АЦМ-7УИТ имеют индикацию и выносной термометр.
Манометры-термометры модификаций АЦМ-6УИР,АЦМ-7УИР имеют индикацию и радиоканал.
Манометры-термометры модификаций АЦМ6-УИРТ, АЦМ7-УИРТ имеет индикацию, радиоканал
и выносной термометр.
Лист № 2
Всего листов 6
Пломбирование манометров-термометров не предусмотрено.
Общий вид манометров-термометров представлен на рисунках 1 - 5.

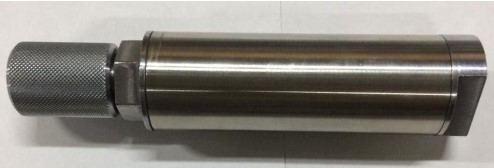

Рисунок 1- Общий вид манометров-термометров АЦМ-У

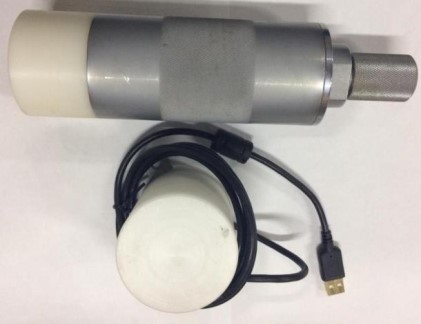

Рисунок 2 - Общий вид манометров-термометров АЦМ-УР
А
Б

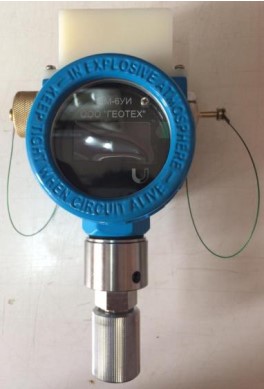

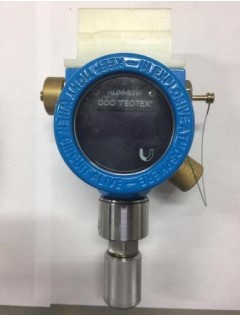

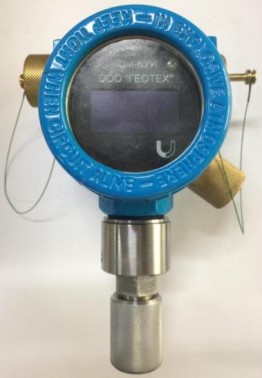

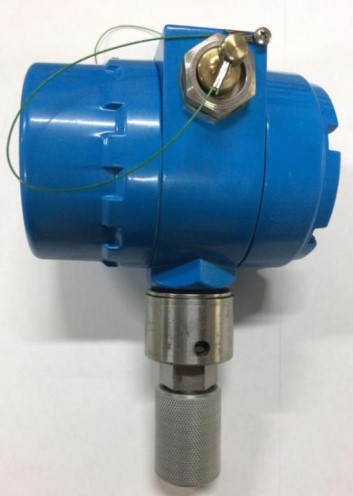

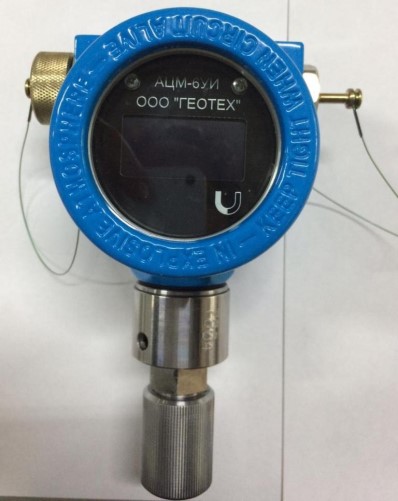

Рисунок 3 – Общий вид манометров-термометров АЦМ-УИ:
А – вид спереди; Б – вид сбоку
Лист № 3
Всего листов 6
А
Б

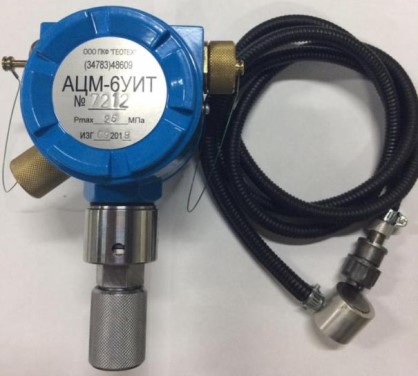

Рисунок 4 – Общий вид манометров-термометров АЦМ-УИТ:
А – без выносного термометра; Б – с выносным термометром
А
Б

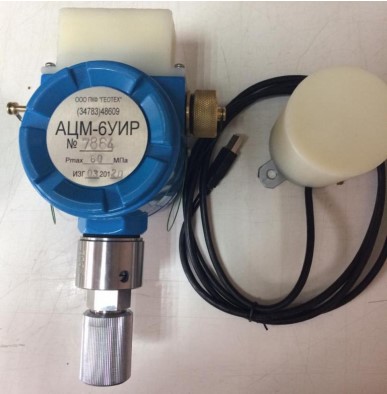

Рисунок 5 – Общий вид манометра-термометра АЦМ-УИР:
А – без выносного радиоканала; Б – с выносным радиоканалом
А
Б

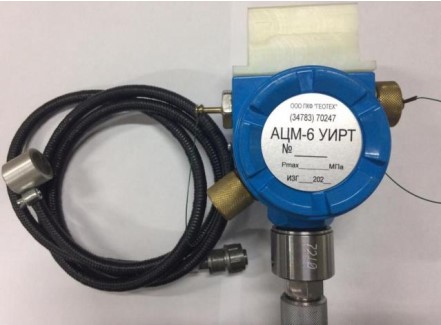

Рисунок 6 – Общий вид манометров-термометров АЦМ-УИРТ:
А – без выносного термометра; Б – с выносным термометром
Лист № 4
Всего листов 6
Программное обеспечение
Манометры-термометры имеют встроенное программное обеспечение (далее по тексту –
ВПО), которое устанавливается в энергонезависимую память манометров-термометров при их
производстве. Изменение ВПО не предусмотрено. Программное обеспечение с метрологически
значимой частью «PrACM6.exe» (далее – ПО) устанавливается на персональный компьютер и
предназначено для взаимодействия с манометрами-термометрами. Программирование и чтение
результатов измерений выполняются по портуUSB и обеспечивает передачуцифровых данных. ПО
может быть использовано для настройки манометров-термометров для проведения измерений,
считывания результатов измерений, а также предназначено для проведения первичных и
периодических поверок манометров-термометров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений: соответствует уровню «низкий» по Р 50.2.077-2014
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
«PrACM6».exe
5.5.15.20 и выше
-
Метрологические и технические характеристики
Таблица 2 –Метрологические характеристики манометров-термометров
Наименование характеристикиЗначение
Верхние пределы измерений (ВПИ) избыточного
давления, МПа25; 40; 60; 80; 100
Диапазоны измерений температуры, °С
- для модификаций АЦМ-6от 0 до 50
- для модификаций АЦМ-7от 0 до 70
Пределы допускаемой приведённой к ВПИ погрешности
измерений избыточного давления, %:
- для модификаций АЦМ-6±0,15
- для модификаций АЦМ-7±0,05
Пределы допускаемой абсолютной погрешности
измерений температуры, °С±1
Таблица 3 – Основные технические характеристики манометров-термометров
Наименование характеристикиЗначение
Габаритные размеры, (длина×ширина×высота) мм, не
более:
-для модификаций АЦМ-6У, АЦМ-7У38×38×168
-для модификаций АЦМ-6УР, АЦМ-7УР60×60×177
-для модификаций АЦМ-6УИ, АЦМ-6УИТ, АЦМ-7УИ,
АЦМ-7УИТ135×115×165
-для модификаций АЦМ-6УИР, АЦМ-6УИРТ, АЦМ-
7УИР, АЦМ-7УИРТ135×115×208
Лист № 5
Всего листов 6
0,7
1,11
1,34
1,46
1,48
1,61
Масса, кг, не более:
-для модификаций АЦМ-6У, АЦМ-7У
-для модификаций АЦМ-6УР, АЦМ-7УР
-для модификаций АЦМ-6УИ, АЦМ-7УИ
- для модификаций АЦМ-6УИТ, АЦМ-7УИТ
- для модификаций АЦМ-6УИР, АЦМ-7УИР
-для модификаций АЦМ-6УИРТ, АЦМ-7УИРТ
Условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность, %, не более
- атмосферное давление, кПа
Напряжение питания, В, не менее
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от -40 до 70
98
от 84,0 до 106,7
3,3
50000
5
Знак утверждения типа
наносится на титульный лист паспорта методом печати.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4 – Комплектность манометров-термометров
НаименованиеОбозначение
Манометр-термометр автономный устьевой
цифровой АЦМ (модификация в-
соответствии с заказом)
Кабель связи с компьютеромАЦМ-6-ПК
Диск с программным обеспечением -
ПаспортАЦМ-ХXX.00.000ПС
1)
Методика поверки МП-172/04-2020
Шайба медная АЦМ-4УР.01.00.006
Уплотнительное кольцо 025-030-30-2-043
Ключ рожковый 7811-0026
Упаковочная тара -
__________________________
1)
- где XXX – наименование модификации
Поверка
осуществляется по документу МП-172/04-2020 «ГСИ. Манометры-термометры автономные
цифровые устьевые АЦМ. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ»
«01» сентября 2020 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по Приказу Федерального агентства по техническому
регулированию и метрологии от 29 июня 2018 г. № 1339 - манометры грузопоршневые;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – эталонные термометры.
Вспомогательные средства поверки:
- термостат переливной прецизионный ТПП-2.1, нестабильность поддержания заданной
температуры ±0,1 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к манометрам-
термометрам автономным цифровым устьевым АЦМ
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня
2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений
избыточного давления до 4000 МПа.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГЕО 1.000.002 ТУ 2002 Манометры-термометры автономные цифровые устьевые АЦМ.
Технические условия
Изготовитель
Общество с ограниченной ответственностью производственно-коммерческая фирма
«Геотех» (ООО «ПКФ «Геотех»)
ИНН 0264012425
Адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Магистральная, 9
Телефон: +7 (34783) 702-47
Факс: +7 (34783) 702-49
E-mail: mail@geotekh.ru
Web-сайт: www.geotekh.ru
Испытательный центр
Обществосограниченнойответственностью«ПРОММАШТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Номер в реестре аккредитованных лиц № RA.RU.312126 в области обеспечения единства
измерений Росстандарта
