ГРСИ 81087-20: Калибраторы температуры серии TP . Поверка

Приложение № 19

к сведениям о типах средств

измерений, прилагаемым

к приказу Федерального агентства

по техническому регулированию

и метрологии

от «31» декабря 2020 г. №2461

Лист № 1

Всего листов 44

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы температуры серии TP

Назначение средства измерений

Калибраторы температуры серии TP (далее по тексту – приборы или калибраторы)

предназначены для воспроизведений и поддержания заданной температуры.

Описание средства измерений

Принцип действия калибраторовоснован навоспроизведении и поддержании задаваемой

температуры с известной точностью.

Калибраторы температуры серии TP изготавливаются следующих моделей: TP17200,

TP17200S, TP17166, TP17166S, TP17165, TP17165S, TP17165M, TP17450, TP17450S, TP17650,

TP17650S, TP17650M, ТРМ165S,ТРМ255S, TP37200E.2,TP37200E.2i, TP37165E.2,TP37165E.2i,

TP37450E.2, TP37450E.2i, TP37700E.2, TP37700E.2i, ТР3М165E.2, ТР3М165E.2i, ТР3М255E.2,

ТР3М255E.2i, ТР281300E и различаются по метрологическим и техническим характеристикам.

Модели TP17200, TP17200S, TP17166, TP17166S, TP17165, TP17165S, TP17165M,

TP17450, TP17450S, TP17650, TP17650S, TP17650M, TP37200E.2, TP37200E.2i, TP37165E.2,

TP37165E.2i, TP37450E.2, TP37450E.2i, TP37700E.2, TP37700E.2i, ТР281300E представляют

собой микропроцессорные цифровые сухоблочные калибраторы температуры со сменными

металлическими блоками (вставками) с одним или несколькими каналами для размещения

средств измерений температуры погружного типа соответствующего диаметра.

Модели ТРМ165S, ТРМ255S представляют собой микропроцессорные цифровые

жидкостные калибраторы температуры со сменными металлическими емкостями или без них

(при использовании встроенной емкости калибратора).

Модели ТР3М165E.2, ТР3М165E.2i, ТР3М255E.2, ТР3М255E.2i могут использоваться в

качестве сухоблочных и (или) жидкостных калибраторов температуры.

МоделиTP37450E.2,TP37450E.2i,ТР3М165E.2,ТР3М165E.2i,ТР3М255E.2,

ТР3М255E.2i могут использоваться в комплекте со вставкой (излучателем) абсолютно черного

тела (АЧТ).

МоделиTP37450E.2,TP37450E.2i,ТР3М165E.2,ТР3М165E.2i,ТР3М255E.2,

ТР3М255E.2i (толькостермопреобразователемсопротивлениямодели TF)могут

использоваться в комплекте с металлическим поверхностным блоком.

Калибраторы моделей TP37200E.2, TP37200E.2i, TP37165E.2, TP37165E.2i, TP37450E.2,

TP37450E.2i, TP37700E.2, TP37700E.2i, ТР3М165E.2, ТР3М165E.2i, ТР3М255E.2, ТР3М255E.2i

оборудованы входом для подключения (опция) внешних термопреобразователей сопротивления

модели TF с индивидуальной градуировкой (с коэффициентами МТШ-90 или Каллендера – Ван

Дюзена).

Внешние термопреобразователи сопротивления модели TF (далее - ТС) изготавливаются

прямого или углового типов. ТС состоят из платинового чувствительного элемента (далее - ЧЭ),

Лист № 2

Всего листов 44

помещенного в тонкостенную защитную трубку из нержавеющей стали, и соединительного

кабеля с разъемом. Схема соединения внутренних проводников ТС с ЧЭ – 4-х проводная.

КалибраторымоделейTP37200E.2i,TP37165E.2i,TP37700E.2i,TP37450E.2i,

ТР3М165E.2i, TP3M255E.2i оборудованы встроенной платой для измерений электрических

сигналов, со следующими измерительными каналами:

-дваканала(«A»и«B»)дляизмеренийсигналов,поступающихот

термопреобразователей сопротивления с 2-х, 3-х или 4-х проводной схемой соединения

внутренних проводников ТС с ЧЭ или от омических устройств;

- два канала («A» и «B») для измерений сигналов, поступающих от преобразователей

термоэлектрических (ТП);

- один канал для измерений сигналов в виде силы постоянного тока;

- один канал для измерений сигналов в виде напряжения постоянного тока.

Общий вид калибраторов представлен на рисунках 1-11.

Общий вид внешних термопреобразователей сопротивления модели TF представлен на

рисунках 12, 13.

Общий вид сменных металлических блоков (емкостей, вставок) представлен на

рисунках 14-18.

Пломбирование калибраторов не предусмотрено.

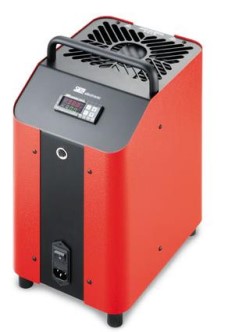

Рисунок 1 - Общий вид калибраторов

моделей TP17200, TP17200S, TP17166,

TP17166S, TP17165, TP17165S, TP17165M

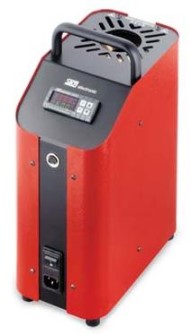

Рисунок 2 - Общий вид калибраторов

моделей TP17450, TP17450S, TP17650,

TP17650S, TP17650M

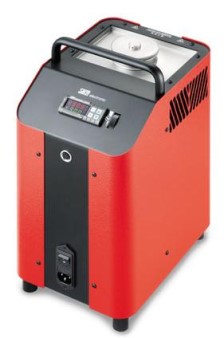

Рисунок 3 - Общий вид калибраторов

модели ТРМ165S

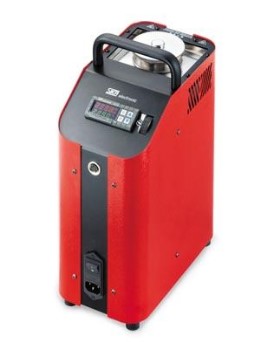

Рисунок 4 - Общий вид калибраторов

модели ТРМ255S

Лист № 3

Всего листов 44

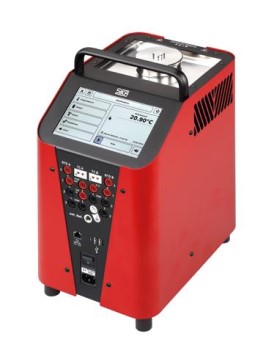

Рисунок 9 - Общий вид калибраторов

моделей ТР3М165E.2i, ТР3М255E.2i

в стандартном корпусе

Рисунок 10 - Общий вид калибраторов

моделей ТР3М165E.2i, ТР3М255E.2i

в стальном корпусе

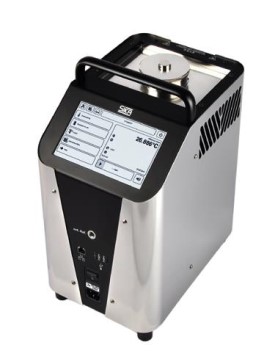

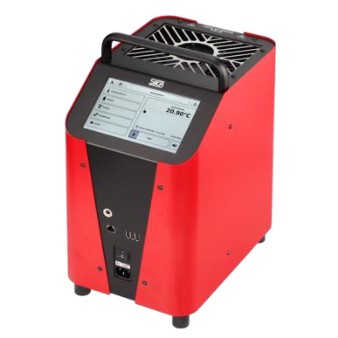

Рисунок 5 - Общий вид калибраторов

моделей TP37200E.2, TP37165E.2,

TP37450E.2, TP37700E.2

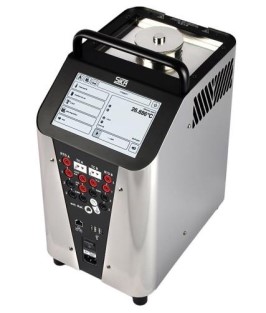

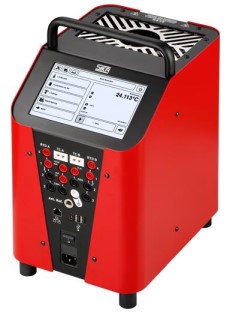

Рисунок 6 - Общий вид калибраторов

моделей TP37200E.2i, TP37165E.2i,

i

Рисунок 8 - Общий вид калибраторов

моделей ТР3М165E.2, ТР3М255E.2

в стальном корпусе

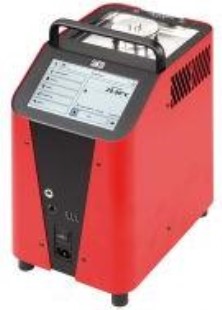

Рисунок 7 - Общий вид калибраторов

моделей ТР3М165E.2, ТР3М255E.2

Лист № 4

Всего листов 44

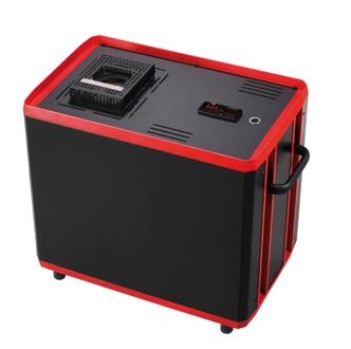

Рисунок 11 - Общий вид калибраторов

модели ТР281300E

Рисунок 12 - Общий вид внешних

термопреобразователей сопротивления

модели TF прямого типа

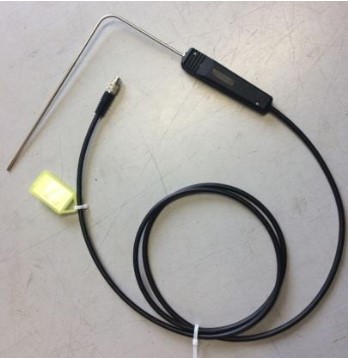

Рисунок 13 - Общий вид внешних

термопреобразователей сопротивленния

модели TF углового типа

Рисунок 15 - Общий вид сменных

металлических блоков Air Shield

с одним или несколькими каналами

Рисунок 14 - Общий вид стандартных

сменных металлических блоков

с одним или несколькими каналами

Рисунок 16 - Общий вид сменных

жидкостных емкостей

Лист № 5

Всего листов 44

Рисунок 18 - Общий вид сменных

поверхностных вставок

Программное обеспечение

Программное обеспечение (ПО) калибраторов температуры серии TP состоит из

метрологически значимой встроенной части ПО, загружаемое в калибраторы на предприятии-

изготовителе во время производственного цикла. Конструкция калибраторов исключает

возможность несанкционированного влияния на ПО калибраторов и измерительную

информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в

соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО калибраторов моделей TP17200,

TP17200S, TP17166, TP17166S, TP17165, TP17165S, TP17165M, TP17450, TP17450S, TP17650,

TP17650S, TP17650M, ТРМ165S, ТРМ255S, ТР281300E приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)Значение

Идентификационное наименование встроенного ПО Firmware K32SK

Номер версии (идентификационный номер) ПО, не ниже rl 2.0

Цифровой идентификатор программного обеспечения отсутствует

С помощью встроенной части ПО калибраторов моделей TP37200E.2, TP37200E.2i,

TP37165E.2, TP37165E.2i, TP37450E.2, TP37450E.2i, TP37700E.2, TP37700E.2i, ТР3М165E.2,

ТР3М165E.2i, ТР3М255E.2, ТР3М255E.2i можно выбирать различные настроенные режимы

работы калибраторов в зависимости от используемой вставки и (или) типа измерительного

термометра (внешнего или внутреннего), а также проводить конфигурацию калибраторов:

настройку входа внешнего термопреобразователя сопротивления; изменение даты калибровки;

настройкупоказанийвнутреннеготермометра;настройкупоказанийвнешнего

термопреобразователя сопротивления.

Идентификационные данные встроенной части ПО калибраторов моделей TP37200E.2,

TP37200E.2i, TP37165E.2, TP37165E.2i, TP37450E.2, TP37450E.2i, TP37700E.2, TP37700E.2i,

ТР3М165E.2, ТР3М165E.2i, ТР3М255E.2, ТР3М255E.2i приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)Значение

Идентификационное наименование встроенного ПО Software

Номер версии (идентификационный номер) ПО, не ниже 27.36

Цифровой идентификатор программного обеспечения отсутствует

Рисунок 17 - Общий вид сменных

вставок абсолютно черного тела

Лист № 6

Всего листов 44

Метрологические и технические характеристики

Основные метрологические и технические характеристики калибраторов температуры серии TP представлены в таблицах 3 - 19.

Основные метрологические и технические характеристики встроенной платы калибраторов моделей TP37200E.2i, TP37165E.2i, TP37700E.2i,

TP37450E.2i, ТР3М165E.2i, TP3M255E.2i для преобразования входных сигналов представлены в таблице 20.

±0,1±0,05

±0,15

±0,02

Таблица 3 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP17200, TP17200S

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17200TP17200S

Диапазон воспроизводимых температур, °C

(*)

от -55 до +200

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометрупри температуре окружающей среды от +15±0,4±0,2

до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного

блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах одного

диаметра вставного блока, °С, не более

0,01 (для диапазона

индикации температуры

Значение единицы младшего разряда, ºС0,1

от -9,99 до +99,99 ºС);

0,1 (для остального

диапазона индикации

температуры)

Напряжение питания, Вот 100 до 240

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 555

Габаритные размеры калибратора (ширина×высота×длина), мм, не более210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø28×150

Масса калибратора, кг, не более 12,5

Лист № 7

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17200TP17200S

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечание:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри

полного диапазона воспроизводимых температур используемого калибратора

Лист № 8

Всего листов 44

±0,1±0,05

±0,2

±0,1

Таблица 4 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP17166, TP17166S

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17166TP17166S

Диапазон воспроизводимых температур, °C

(*)

от -35 до +165

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометрупри температуре окружающей среды от +15±0,4±0,2

до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного

блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах одного

диаметра вставного блока, °С, не более

0,01 (для диапазона

индикации температуры

Значение единицы младшего разряда, ºС0,1

от -9,99 ºС до 99,99 ºС);

0,1 (для остального

диапазона индикации

температуры)

Напряжение питания, Вот 100 до 240

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 400

Габаритные размеры калибратора (ширина×высота×длина), мм, не более210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø60×150

Масса калибратора, кг, не более 10,0

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Лист № 9

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17166TP17166S

Примечание:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри

полного диапазона воспроизводимых температур используемого калибратора

Лист № 10

Всего листов 44

±0,1±0,05±0,1

±0,1

±0,01

0,1 (для остального

Таблица 5 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP17165, TP17165S,

TP17165M

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17165TP17165STP17165M

Диапазон воспроизводимых температур, °C

(*)

от -35 до +165

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометру при температуре окружающей среды от±0,4±0,2±1

+15 до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного

блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах одного

диаметра вставного блока, °С, не более

0,01 (для диапазона

индикации температуры

Значение единицы младшего разряда, ºС0,1

от -9,99 ºС до 99,99 ºС);

1

диапазона индикации

температуры)

Напряжение питания, Вот 100 до 240

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 400

Габаритные размеры калибратора (ширина×высота×длина), мм, не более210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø28×150

Масса калибратора, кг, не более 10,0

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

Лист № 11

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17165TP17165STP17165M

- относительная влажность воздуха, %, не более 80 (без конденсации)

Примечание:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри

полного диапазона воспроизводимых температур используемого калибратора

Лист № 12

Всего листов 44

±0,1±0,05

±0,2

Таблица 6 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP17450, TP17450S

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17450TP17450S

Диапазон воспроизводимых температур, °C

(*)

от +30 до +450

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометрупри температуре окружающей среды от +15±0,6±0,3

до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного

блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах одного

диаметра вставного блока, °С, не более

0,01 (для диапазона

индикации температуры

Значение единицы младшего разряда, ºС0,1

от -9,99 ºС до +99,99 ºС);

0,1 (для остального

диапазона индикации

температуры)

Напряжение питания, В230

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 2000

Габаритные размеры калибратора (ширина×высота×длина), мм, не более 150×400×270

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø60×150

Масса калибратора, кг, не более 7,5

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Лист № 13

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17450TP17450S

Примечание:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри

полного диапазона воспроизводимых температур используемого калибратора

Лист № 14

Всего листов 44

±0,1±0,05±0,1

±0,5

±0,15

0,1 (для остального

диапазона индикации

температуры)

Таблица 7 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP17650, TP17650S,

TP17650M

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17650TP17650STP17650M

Диапазон воспроизводимых температур, °C

(*)

от +30 до +650

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометру при температуре окружающей среды от±0,8±0,4±1

+15 до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного

блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах одного

диаметра вставного блока, °С, не более

0,01 (для диапазона

индикации температуры

Значение единицы младшего разряда, ºС0,1

от -9,99 ºС до +99,99 ºС);

1

230;

Напряжение питания, В

о

т 110

до 115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 1000

Габаритные размеры калибратора (ширина×высота×длина), мм, не более150×400×270

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø28×150

Масса калибратора, кг, не более 7,5

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

Лист № 15

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP17650TP17650STP17650M

- температура окружающего воздуха, °С от 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечание:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри

полного диапазона воспроизводимых температур используемого калибратора

Лист № 16

Всего листов 44

Неравномерность распределения температуры в рабочем объеме сменной и (или)

встроенной жидкостной емкости, °С, не более

Таблица 8 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей ТРМ165S, ТРМ255S

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

ТРМ165SТРМ255S

Диапазон воспроизводимых температур, °C

(*)

от -35 до +165от +30 до +255

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометрупри температуре окружающей среды от +15±0,1±0,2

до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

±0,05

±0,10±0,15

0,01 (для диапазона индикации температуры

Значение единицы младшего разряда, ºСот -9,99 ºС до 99,99 ºС);

0,1 (для остального диапазона индикации температуры)

230;

Напряжение питания, Вот 100 до 240

о

т 110

до

115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более4001000

Габаритные размеры калибратора (ширина×высота×длина), мм, не более 210×430×300 150×400×270

Габаритные размеры сменной жидкостной емкости (диаметр×высота), мм, не более Ø60×170

Масса калибратора, кг, не более12,57,5

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечание:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри

полного диапазона воспроизводимых температур используемого калибратора

Лист № 17

Всего листов 44

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

(**)

ТРМ165SТРМ255S

(**)

- В качестве рабочей теплопроводящей жидкости рекомендуется использовать:

- силиконовые масла производства фирмы XIAMETER:

PMX-200 SILICONE FLUID 5 CS (для диапазона от -40 до +123 °С);

PMX-200 SILICONE FLUID 10 CS (для диапазона от -35 до +155 °С);

PMX-200 SILICONE FLUID 20 CS (для диапазона от +7 до +220 °С);

PMX-200 SILICONE FLUID 50 CS (для диапазона от +50 до +270 °С)

(допускается применение аналогичных по характеристикам теплопроводящих жидкостей)

- дистиллированную воду (для диапазона от +2 до +95 °С)

Лист № 18

Всего листов 44

±0,005

±0,12

±0,01

Таблица 9 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP37200E.2, TP37200E.2i

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

TP37200E.2TP37200E.2i

Диапазон воспроизводимых температур, °C

(*)

от -55 до +200

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометрупри температуре окружающей среды от +15±0,3

до +25 °С включ., ºС

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внешнему термопреобразователю сопротивления модели TF при±0,2

температуре окружающей среды от +15 до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего trial ниже +15 °С или св. +25±0,02

°С, °С/°С

±0,01

Нестабильность поддержания заданной температуры в течение 30 минут после

(с использованием внутреннего термометра);

достижения режима стабилизации, ºС

(с использованием внешнего термопреобразователя

сопротивления модели TF)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного

блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах одного

диаметра вставного блока, °С, не более

Значение единицы младшего разряда, ºС0,001

Напряжение питания, В от 100 до 240

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 600

Габаритные размеры калибратора (ширина×высота×длина), мм, не более 210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø28×150

Масса калибратора, кг, не более 12,5

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

Лист № 19

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

TP37200E.2TP37200E.2i

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему

термопреобразователю сопротивления модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых

температур используемого калибратора;

(**)

- Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления

модели TF

Лист № 20

Всего листов 44

±0,005

±0,1

±0,02

Таблица 10 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP37165E.2, TP37165E.2i

Значение характеристики

Наименование характеристики (в зависимости от модели калибратора)

TP37165E.2TP37165E.2i

Диапазон воспроизводимых температур, °C

(*)

от -35 до +165

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометрупри температуре окружающей среды от +15±0,3

до +25 °С включ., ºС

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внешнему термопреобразователю сопротивления модели TF при±0,2

температуре окружающей среды от +15 до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

±0,01

Нестабильность поддержания заданной температуры в течение 30 минут после

(с использованием внутреннего термометра);

достижения режима стабилизации, ºС

(с использованием внешнего термопреобразователя

сопротивления модели TF)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного

блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах одного

диаметра вставного блока, °С, не более

Значение единицы младшего разряда, ºС0,001

Напряжение питания, В от 100 до 240

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 400

Габаритные размеры калибратора (ширина×высота×длина), мм, не более 210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø28×150

Масса калибратора, кг, не более 10,0

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

Лист № 21

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP37165E.2TP37165E.2i

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему

термопреобразователю сопротивления модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых

температур используемого калибратора;

(**) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления

модели TF.

Лист № 22

Всего листов 44

±0,3;

±0,2 (с использованием блоком Air Shield)

Таблица 11 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP37450E.2, TP37450E.2i с

использованием металлического вставного блока

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

TP37450E.2TP37450E.2i

Диапазон воспроизводимых температур, °C

(*)

от +30 до +450

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внутреннему термометрупри температуре окружающей среды от +15±0,4

до +25 °С включ., ºС

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внешнему термопреобразователю сопротивления модели TF при

температуре окружающей среды от +15 до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

±0,03

Нестабильность поддержания заданной температуры в течение 30 минут после(с использованием внутреннего термометра);

достижения режима стабилизации, ºС ±0,01

(с использованием внешнего термопреобразователя

сопротивления модели TF)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного±0,3;

блока), °С, не более±0,1 (с использованием внешнего ТС модели TF в

комплекте с блоком Air Shield)

Радиальная неоднородность температуры, измеренная в двух каналах одного±0,08;

диаметра вставного блока, °С, не более±0,07 (с использованием внешнего ТС модели TF в

комплекте с блоком Air Shield)

Значение единицы младшего разряда, ºС0,001

230;

Напряжение питания, В

от 110 до 115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 1100

Габаритные размеры калибратора (ширина×высота×длина), мм, не более210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø60×150

Масса калибратора, кг, не более 9,0

Лист № 23

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

TP37450E.2TP37450E.2i

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему

термопреобразователю сопротивления модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых

температур используемого калибратора;

(**)

- Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления

модели TF.

Лист № 24

Всего листов 44

±0,02

Таблица 12 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP37450E.2, TP37450E.2i с

использованием вставки абсолютно черного тела

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP37450E.2TP37450E.2i

Диапазон воспроизводимых температур, °C

(*)

от +30 до +450

Пределыдопускаемой основной абсолютной погрешности установления заданной±(1+0,01·t),

температуры при температуре окружающей среды от +15 до +25 °С включ., ºС (погде t – значение воспроизводимой радиационной

внутреннему термометру и по внешнему термопреобразователю сопротивления модели TF) температуры, °С

Пределы допускаемой дополнительной абсолютной погрешности установления заданной

температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после достижения

режима стабилизации, ºС±0,2

Значение единицы младшего разряда, ºС0,001

230;

Напряжение питания, В

о

т

110

до

115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 1100

Габаритные размеры калибратора (ширина×высота×длина), мм, не более210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø60×150

Масса калибратора, кг, не более 9,0

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему

термопреобразователю сопротивления модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых

температур используемого калибратора;

Лист № 25

Всего листов 44

(в диапазоне от 30 до 200 °C включ.);

±3,0 °C

±0,25

Таблица 13 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP37450E.2, TP37450E.2i

(только с термопреобразователем сопротивления модели TF) с использованием металлического поверхностного блока

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

TP37450E.2TP37450E.2i

Диапазон воспроизводимых температур, °C

(*)

от +30 до +450

Пределы допускаемой основной абсолютной погрешности установления заданной

±1,5

температуры по внешнему термопреобразователю сопротивления модели TF при

температуре окружающей среды от +15 до +25 °С включ., ºС

(в

д

иапа

зо

не

св

. 200

до

450

°

C

)

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,05

°С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

Значение единицы младшего разряда, ºС0,001

230;

Напряжение питания, В

о

т

110

до

115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 1100

Габаритные размеры калибратора (ширина×высота×длина), мм, не более210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø60×150

Масса калибратора, кг, не более 9,0

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внешнему термопреобразователю сопротивления

модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора

Лист № 26

Всего листов 44

(в диапазоне от +30 до +660 ºС включ.);

±1,5

±0,4

(в диапазоне от +30 до +660 ºС включ.)

±0,4

Таблица 14 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей TP37700E.2, TP37700E.2i

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

TP37700E.2TP37700E.2i

Диапазон воспроизводимых температур, °C

(*)

от +30 до +700

Пределы допускаемой основной абсолютной погрешности установления заданной

±0,6

температуры по внутреннему термометрупри температуре окружающей среды от +15

до

+25 °С вкл

ю

ч., ºС

(в диапазоне св. +660 до +700 ºС)

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры по внешнему термопреобразователю сопротивления модели TF при

температуре окружающей среды от +15 до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25±0,02

°С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС:

- с использованием внутреннего термометра±0,04

- с использованием внешнего термопреобразователя сопротивления модели TF±0,02 (в диапазоне от +30 до +660 ºС включ.)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного

блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах одного±0,05 (в диапазоне от +30 до +450 ºС включ.);

диаметра вставного блока, °С, не более ±0,08 (в диапазоне св. +450 ºС)

Значение единицы младшего разряда, ºС 0,001

230;

Напряжение питания, В

о

т 110

до 115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 1100

Габаритные размеры калибратора (ширина×высота×длина), мм, не более210×430×300

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø29×150

Масса калибратора, кг, не более 9,0

Средняя наработка на отказ, ч, не менее 80000

Лист № 27

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

TP37700E.2TP37700E.2i

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему

термопреобразователю сопротивления модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых

температур используемого калибратора;

(**)

- Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления

модели TF.

Лист № 28

Всего листов 44

±0,3±0,3

±0,2±0,3

±0,02

Таблица 15 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей ТР3М165E.2, ТР3М165E.2i,

ТР3М255E.2, ТР3М255E.2i с использованием металлического вставного блока

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

ТР3М165E.2ТР3М165E.2iТР3М255E.2ТР3М255E.2i

Диапазон воспроизводимых температур, °C

(*)

от -35 до +165 от +30 до +255

Пределы допускаемой основной абсолютной погрешности

установлениязаданнойтемпературыповнутреннему

термометру при температуре окружающей среды от +15 до +25

°С включ., ºС

Пределы допускаемой основной абсолютной погрешности

установлениязаданнойтемпературыповнешнему

термопреобразователюсопротивления модели TFпри

температуре окружающей среды от +15 до +25 °С включ., ºС

Пределыдопускаемойдополнительной абсолютной

погрешности установления заданной температурыпри

температуре окружающего среды ниже +15 °С или св. +25 °С,

°С/°С

±0,01

(с использованием внутреннего

Нестабильность поддержания заданной температуры в течение

термометра);

30 минут после достижения режима стабилизации, ºС

±0,005±0,05

(с использованием внешнего

термопреобразователя сопротивления

модели TF)

Осевая неоднородность температуры, на расстоянии от 0 до 40 ±0,24;

мм (от дна вставного блока), °С, не более ±0,18; ±0,08

±0,06(с использованием внешнего ТС

(с использованием внешнего ТС модели модели TF в комплекте с блоком

TF в комплекте с блоком Air Shield)Air Shield)

Радиальная неоднородность температуры, измеренная в двух

каналах одного диаметра вставного блока, °С, не более

± 0,07;± 0,12;

Лист № 29

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

ТР3М165E.2ТР3М165E.2iТР3М255E.2ТР3М255E.2i

±0,05 (с использованием внешнего ТС ±0,09 (с использованием внешнего

модели TF в комплекте с блоком AirТС модели TF в комплекте с

Shield) блоком Air Shield)

Значение единицы младшего разряда, ºС0,001

230;

мм, не более

Напряжение питания, Вот 100 до 240

о

т 110

до 115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более4001100

Габаритные размеры калибратора (ширина×высота×длина),

210

×

430

×

300

не более

Габаритные размеры вставного блока (диаметр×высота), мм,

Ø60

×

170

Масса калибратора, кг, не более13,09

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему

термопреобразователю сопротивления модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых

температур используемого калибратора;

(**)

- Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления

модели TF

Лист № 30

Всего листов 44

Таблица 16 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей ТР3М165E.2, ТР3М165E.2i,

ТР3М255E.2, ТР3М255E.2i с использованием сменной и (или) встроенной жидкостной емкости

Наименование характеристики

±0,02

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

±0,1

Напряжение питания, В

Ø60×170

Значение характеристики

(в зависимости от модели калибратора)

(**)

ТР3М165E.2ТР3М165E.2i ТР3М255E.2ТР3М255E.2i

от -35 до +165от +30 до +255

±0,2±0,2

±0,1±0,2

Диапазон воспроизводимых температур, °C

(*)

Пределы допускаемойосновной абсолютнойпогрешностиустановления заданной

температуры по внутреннему термометру при температуре окружающей среды от

+15 до +25 °С включ., ºС

Пределы допускаемойосновной абсолютнойпогрешностиустановления заданной

температуры по внешнему термопреобразователю сопротивления модели TF при

температуре окружающей среды от +15 до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св.

+25 °С, °С/°С

±0,01

(с использованием внутреннего

термометра);

±0,005±0,05

(с использованием внешнего

термопреобразователя

сопротивления модели TF)

Неравномерность температуры в рабочем объеме сменной и (или) встроенной

жидкостной емкости, °С, не более

Значение единицы младшего разряда, ºС

0,001

230;

от 100 до

240

от 110 до 115

50 или 60

4001100

210×430×300

Частота переменного тока, Гц

Потребляемая мощность, В·А, не более

Габаритные размеры калибратора (ширина×высота×длина), мм, не более

Габаритные размеры сменной жидкостной емкости (диаметр×высота), мм, не

более

Масса калибратора, кг, не более

13,09

Лист № 31

Всего листов 44

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

(**)

ТР3М165E.2ТР3М165E.2i ТР3М255E.2ТР3М255E.2i

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему

термопреобразователю сопротивления модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых

температур используемого калибратора;

(**)

- В качестве рабочей теплопроводящей жидкости рекомендуется использовать:

- силиконовые масла производства фирмы XIAMETER:

PMX-200 SILICONE FLUID 5 CS (для диапазона от -40 до +123 °С);

PMX-200 SILICONE FLUID 10 CS (для диапазона от -35 до +155 °С);

PMX-200 SILICONE FLUID 20 CS (для диапазона от +7 до +220 °С);

PMX-200 SILICONE FLUID 50 CS (для диапазона от +50 до +270 °С);

(допускается применение аналогичных по характеристикам теплопроводящих жидкостей)

- дистиллированную воду (для диапазона от +2 до +95 °С)

Лист № 32

Всего листов 44

модели TF)

±(1+0,01·|t|),

где t – значение воспроизводимой радиационной

Таблица 17 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей ТР3М165E.2, ТР3М165E.2i,

ТР3М255E.2, ТР3М255E.2i с использованием вставки абсолютно черного тела

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

ТР3М165E.2ТР3М165E.2i ТР3М255E.2ТР3М255E.2i

Диапазон воспроизводимых температур, °C

(*)

от -35 до +165от +30 до +255

Пределы допускаемой основной абсолютной погрешности установления заданной

температуры при температуре окружающей среды от +15 до +25 °С включ., ºС (по

внутреннему термометру и по внешнему термопреобразователю сопротивления

те

м

пер

а

тур

ы

,

°

С

±0,2

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св.±0,02

+25 °С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

Значение единицы младшего разряда, ºС0,001

230;

более

Напряжение питания, Вот 100 до 240

о

т

110

до

115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более4001100

Габаритные размеры калибратора (ширина×высота×длина), мм, не более 210×430×300

Габаритные размеры сменной жидкостной емкости (диаметр×высота), мм, не

Ø60

×

170

Масса калибратора, кг, не более13,09

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему

термопреобразователю сопротивления модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых

температур используемого калибратора;

Лист № 33

Всего листов 44

±0,15±0,2

Таблица 18 - Основные метрологические и технические характеристики калибраторов температуры серии TP моделей ТР3М165E.2, ТР3М165E.2i,

ТР3М255E.2, ТР3М255E.2i (только с термопреобразователем сопротивления модели TF) с использованием металлического поверхностного блока

Значение характеристики

Наименование характеристики(в зависимости от модели калибратора)

ТР3М165E.2ТР3М165E.2i ТР3М255E.2ТР3М255E.2i

Диапазон воспроизводимых температур, °C

(*)

от -25 до +150от +30 до +200

Пределы допускаемойосновной абсолютнойпогрешностиустановления заданной

температуры по внешнему термопреобразователю сопротивления модели TF при±1,5

температуре окружающей среды от +15 до +25 °С включ., ºС

Пределы допускаемой дополнительной абсолютной погрешности установления

заданной температуры при температуре окружающего среды ниже +15 °С или св.±0,02

+25 °С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут после

достижения режима стабилизации, ºС

Значение единицы младшего разряда, ºС0,001

230;

более

Напряжение питания, Вот 100 до 240

о

т

110

до

115

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более4001100

Габаритные размеры калибратора (ширина×высота×длина), мм, не более 210×430×300

Габаритные размеры сменной жидкостной емкости (диаметр×высота), мм, не

Ø60

×

170

Масса калибратора, кг, не более13,09

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот 0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внешнему термопреобразователю сопротивления

модели TF, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора;

Лист № 34

Всего листов 44

Таблица 19- Основные метрологические и технические характеристики калибраторов температуры серии TP модели ТР281300E

Наименование характеристики

Значение характеристики

ТР281300E

±0,5

±2,5

±0,5

Диапазон воспроизводимых температур, °C

(*)

от +400 до +1300

Пределы допускаемой абсолютной погрешности установления заданной±2,0 (в диапазоне от +400 до +1100 °C включ.);

температуры по внутреннему термометру, ºС ±3,0 (в диапазоне св. +1100 до +1300 °C)

Пределы допускаемой дополнительной абсолютной погрешности

установления заданной температуры при температуре окружающего±0,02

среды ниже +15 °С или св. +25 °С, °С/°С

Нестабильность поддержания заданной температуры в течение 30 минут

после достижения режима стабилизации, ºС

Осевая неоднородность температуры, на расстоянии от 0 до 10 мм (от

дна вставного блока), °С, не более

Радиальная неоднородность температуры, измеренная в двух каналах

одного диаметра вставного блока, °С, не более

Значение единицы младшего разряда, ºС1

Напряжение питания, В от 100 до 240

Частота переменного тока, Гц 50 или 60

Потребляемая мощность, В·А, не более 1000

Габаритные размеры калибратора (ширина×высота×длина), мм, не более 510×290×515

Габаритные размеры вставного блока (диаметр×высота), мм, не более Ø28×200

Масса калибратора, кг, не более 17,5

Средняя наработка на отказ, ч, не менее 80000

Средний срок службы, лет, не менее 10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °Сот +0 до +50

- относительная влажность воздуха, %, не более80 (без конденсации)

Примечания:

(*)

- Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру, согласованных с

пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора

Лист № 35

Всего листов 44

соответствииединицыизмерений при

среды

Пределы допускаемой

Тип НСХ,дополнительной

сигналывлияния температуры

±(0,00001·X),

0,001 °Сгде X - значение верхнего

предела измерений

±(0,00001·X),

0,001 °Сгде X - значение верхнего

предела измерений

±(0,00001·X),

0,001 °Сгде X - значение верхнего

предела измерений

Таблица 20 - Основные метрологические и технические характеристики встроенной платы калибраторов моделей TP37200E.2i, TP37165E.2i,

TP37700E.2i, TP37450E.2i, ТР3М165E.2i, TP3M255E.2i для преобразования входных сигналов.

Пределы допускаемой

Значениеосновной погрешности

входные

В док

ументом

с

Диапазон измерений

(*)

на

им

е

н

ь

ш

е

г

о те

м

пера

т

уре

о

кр

у

ж

а

ю

щей

погрешности измерений от

разрядао

т

+

22

до +24

°

С

в

кл

ю

ч.

(**)

окружающей среды / 1 °С, °С

В-от 0 до 10 В0,001 В±0,002 В±0,00012 В

мА- от 0 до 20 мА 0,001 мА ±0,003 мА ±0,000245 мА

±0,03 °C

(в диапазоне от -100

Pt50ГОСТ 6651-2009;от 30,13от -100до +660 °C включ.);

(α=0,00385 °С

-1

)IEC 60751до 195,24 Омдо +850 °С±0,2 °C

(в диапазоне от + 660

до +850 °C)

±0,03 °C

(в диапазоне от -100

Pt50ГОСТ 6651-2009;от 29,82от -100до +660 °C включ.);

(α=0,00391 °С

-1

)IEC 60751до 197,58 Омдо +850 °С±0,2 °C

(в диапазоне от + 660

до +850 °C)

±0,03 °C

(в диапазоне от -100

Pt100ГОСТ 6651-2009;от 60,26от -100до +660 °C включ.);

(α=0,00385 °С

-1

)IEC 60751до 390,48 Омдо +850 °С±0,2 °C

(в диапазоне от + 660

до +850 °C)

±0,03 °C

(в диапазоне от -100

Pt100ГОСТ 6651-2009;от 59,64от -100до +660 °C включ.);

(α=0,00391 °С

-1

)IEC 60751до 395,16 Омдо +850 °С±0,2 °C

(в диапазоне от + 660

до +850 °C)

±(0,00001·X),

0,001 °Сгде X - значение верхнего

предела измерений

Лист № 36

Всего листов 44

Тип НСХ,

входные

сигналы

В соответствии с

документом

Диапазон измерений

(*)

Значение

единицы

наименьшего

разряда

Пределы допускаемой

дополнительной

погрешности измерений от

влияния температуры

окружающей среды / 1 °С, °С

Pt200

(α=0,00385 °С

-1

)

ГОСТ 6651-2009;

IEC 60751

0,001 °С

±(0,00001·X),

где X - значение верхнего

предела измерений

Pt200

(α=0,00391 °С

-1

)

ГОСТ 6651-2009;

IEC 60751

0,001 °С

±(0,00001·X),

где X - значение верхнего

предела измерений

Pt500

(α=0,00385 °С

-1

)

ГОСТ 6651-2009;

IEC 60751

0,001 °С

±(0,00001·X)

Pt500

(α=0,00391 °С

-1

)

ГОСТ 6651-2009;

IEC 60751

0,001 °С

±(0,00001·X)

от 120,51от -100

до 780,96 Ом до +850 °С

от 119,28от -100

до 790,33 Ом до +850 °С

от 301,3 доот -100

1952,4 Ом до +850 °С

от 298,20 доот -100

1975,82 Ом до +850 °С

Пределы допускаемой

основной погрешности

измерений при

температуре окружающей

среды

от +22 до +24 °С включ.

(**)

±0,06 °C

(в диапазоне от -100

до +660 °C включ.);

±0,2 °C

(в диапазоне от + 660

до +850 °C)

±0,06 °C

(в диапазоне от -100

до +660 °C включ.);

±0,2 °C

(в диапазоне от + 660

до +850 °C)

±0,06 °C

(в диапазоне от -100

до +660 °C включ.);

±0,2 °C

(в диапазоне от + 660

до +850 °C)

±0,06 °C

(в диапазоне от -100

до +660 °C включ.);

±0,2 °C

(в диапазоне от + 660

до +850 °C)

Лист № 37

Всего листов 44

Тип НСХ,

входные

сигналы

В соответствии с

документом

Диапазон измерений

(*)

Значение

единицы

наименьшего

разряда

Пределы допускаемой

дополнительной

погрешности измерений от

влияния температуры

окружающей среды / 1 °С, °С

Pt1000

(α=0,00385 °С

-1

)

ГОСТ 6651-2009;

IEC 60751

0,001 °С

±(0,00001·X)

Cu50

(α=0,00428 °С

-1

)

ГОСТ 6651-2009

0,001 °С

±(0,00001·X)

Cu50

(α=0,00426 °С

-1

)

ГОСТ 6651-2009

0,001 °С

±(0,00001·X)

Cu100

(α=0,00428 °С

-1

)

ГОСТ 6651-2009

0,001 °С

±(0,00001·X)

Ni100

(α=0,00617 °С

-1

)

ГОСТ 6651-2009

0,001 °С

±(0,00001·X)

Ni500

(α=0,00617 °С

-1

)

ГОСТ 6651-2009

0,001 °С

±(0,00001·X)

Ni1000

(α=0,00617 °С

-1

)

ГОСТ 6651-2009

0,001 °С

±(0,00001·X)

от 602,6 доот -100

3904,8 Ом до +850 °С

от 28,27 доот -100

92,8 Ом до +200 °С

от 39,35 доот -50

92,6 Ом до +200 °С

от 65,54 доот -100

185,60 Ом до +200 °С

от 69,45 доот -60

223,21 Ом до +180 °С

от 347,25 доот -60

1116.05 Ом до +180 °С

от 694,54 доот -60

2232,06 Ом до +180 °С

Пределы допускаемой

основной погрешности

измерений при

температуре окружающей

среды

от +22 до +24 °С включ.

(**)

±0,06 °C

(в диапазоне от -100

до +660 °C включ.);

±0,2 °C

(в диапазоне от + 660

до +850 °C)

±0,03 °C

(в диапазоне от -100

до +200 °C включ.)

±0,03 °C

(в диапазоне от -50

до +200 °C включ.)

±0,03 °C

(в диапазоне от -100

до +200 °C включ.)

±0,03 °C

(в диапазоне от -60

до +180 °C включ.);

±0,06 °C

(в диапазоне от -60

до +180 °C включ.)

±0,06 °C

(в диапазоне от -60

до +180 °C включ.)

Лист № 38

Всего листов 44

Тип НСХ,

входные

сигналы

В соответствии с

документом

Диапазон измерений

(*)

Значение

единицы

наименьшего

разряда

Пределы допускаемой

дополнительной

погрешности измерений от

влияния температуры

окружающей среды / 1 °С, °С

R

ГОСТ Р 8.585-

2001;

МЭК 60584-1:2013

(IEC 60584-1)

0,001 °С

±0,78 °С

±(0,00001·X)

0,001 °С

±0,31 °С

S

ГОСТ Р 8.585-

2001;

МЭК 60584-1:2013

(IEC 60584-1)

0,001 °С

±0,73 °С

±(0,00001·X)

0,001 °С

±0,34 °С

J

0,001 °С

±0,09 °С

±(0,00001·X)

Пределы допускаемой

основной погрешности

измерений при

температуре окружающей

среды

от +22 до +24 °С включ.

(**)

мВ

от +300

от -0,226 доот -50 до

+2,401 мВ +300 °С

не включ. не включ.

от +2,401

до

+14,629

до +1300 °С

мВ

от +300

от -0,236от -50

до +2,323 мВ до +300 °С

не включ.не включ.

от +2,323

до +13,159

д

о

+

1

300 °С

ГОСТ Р 8.585-2001;

МЭК 60584-1:2013

(IEC 60584-1)

от -4,633от -100

до +69,553 мВ до +1200 °С

Лист № 39

Всего листов 44

Тип НСХ,

входные

сигналы

В соответствии с

документом

Диапазон измерений

(*)

Значение

единицы

наименьшего

разряда

Пределы допускаемой

дополнительной

погрешности измерений от

влияния температуры

окружающей среды / 1 °С, °С

T

ГОСТ Р 8.585-

2001;

МЭК 60584-1:2013

(IEC 60584-1)

0,001 °С

±0,11 °С

±(0,00001·X)

0,001 °С

±0,10 °С

E

ГОСТ Р 8.585-

2001;

МЭК 60584-1:2013

(IEC 60584-1)

от -5,237

до +76,373

мВ

от -100

до +1000 °С

0,001 °С

±0,07 °С

±(0,00001·X)

К

ГОСТ Р 8.585-

2001;

МЭК 60584-1:2013

(IEC 60584-1)

от -3,554

до +52,410

мВ

от -100

до +1300 °С

0,001 °С

±0,13 °C

±(0,00001·X)

L

ГОСТ Р 8.585-2001

от -5,641

до +66,466

мВ

от -100

до +800 °С

0,001 °С

±0,06 °C

±(0,00001·X)

M

ГОСТ Р 8.585-2001

от -3,715

до +4,722 мВ

от -100

до +100 °С

0,001 °С

±0,09 °C

±(0,00001·X)

Пределы допускаемой

основной погрешности

измерений при

температуре окружающей

среды

от +22 до +24 °С включ.

(**)

мВ

от -75

от -3,379от -100

до -2,633 мВ до -75 °С

не включ.не включ.

от -2,633

до +20,872

д

о

+

4

00 °С

Лист № 40

Всего листов 44

Тип НСХ,

входные

сигналы

В соответствии с

документом

Диапазон измерений

(*)

Значение

единицы

наименьшего

разряда

Пределы допускаемой

дополнительной

погрешности измерений от

влияния температуры

окружающей среды / 1 °С, °С

A-1

ГОСТ Р 8.585-2001

от 0,000

до +20,589

мВ

от 0

до +1300 °С

0,001 °С

±0,25 °C

±(0,00001·X)

A-2

ГОСТ Р 8.585-2001

от 0,000

до +20,774

мВ

от 0

до +1300 °С

0,001 °С

±0,25 °C

±(0,00001·X)

A-3

ГОСТ Р 8.585-2001

от 0,000

до +20,407

мВ

от 0

до +1300 °С

0,001 °С

±0,25 °C

±(0,00001·X)

N

ГОСТ Р 8.585-

2001;

МЭК 60584-1:2013

(IEC 60584-1)

0,001 °С

±0,14 °С

±(0,00001·X)

от -20

до +1300 °С

0,001 °С

±0,12 °С

B

ГОСТ Р 8.585-

2001;

МЭК 60584-1:2013

(IEC 60584-1)

от 0,431

до 2,165 мВ

0,001 °С

±0,97 °С

±(0,00001·X)

0,001 °C

±0,47 °С

Пределы допускаемой

основной погрешности

измерений при

температуре окружающей

среды

от +22 до +24 °С включ.

(**)

от -100

до -20 °С

не включ.

от -2,407

до -0,518 мВ

не включ.

от -0,518

до +47,513

мВ

от 2,165

до 7,848 мВ

от +300

до +660 °С не

включ.

от +660

до +1300 °С

Лист № 41

Всего листов 44

Пределы допускаемой

соответствииединицыизмерений при

среды

Тип НСХ,дополнительной

сигналывлияния температуры

Знач

ен

ие

о

сн

ов

н

о

й п

ог

ре

ш

н

о

сти

Пределы допускаемой

входные

В док

ументом

с

Диапазон измерений

(*)

на

им

е

н

ь

ш

е

г

о те

м

пера

т

уре

о

кр

у

ж

а

ю

щей

погрешности измерений от

разрядао

т

+

22

до +24

°

С

в

кл

ю

ч.

(**)

окружающей среды / 1 °С, °С

Примечания:

(*)

- Допускается использование калибраторов в диапазонах измерений, согласованных с пользователем, но лежащих внутри полного диапазона

измерений электрических сигналов (в зависимости от используемого измерительного канала);

(**)

– Погрешность приведена без учета схемы компенсации. Пределы допускаемой абсолютной погрешности внутренней автоматической

компенсации температуры свободных (холодных) концов термопары, °С: ±0,3 °С

Лист № 42

Всего листов 44

Знак утверждения типа

наносится на корпус калибратора при помощи наклейки и/или на титульный лист руководства

по эксплуатации типографским способом или методом штемпелевания.

1 экз.

Вставной блок

Комплектность средства измерений

Комплектность поставки калибраторов температуры серии TP приведена в таблице 21.

Таблица 21

Наименование и обозначениеКол-воПримечание

1 шт.модель в соответствии с заказом

1 шт.

1 экз.

Калибратор температуры

Кабель питания

Сертификат заводской калибровки калибратора

Методика поверки МП 207-005-2019

Руководство по эксплуатации (на русском

языке)

Защитная упаковка

1 шт.

по дополнительному заказу

1 шт.(тип вставного блока в

соответствии с заказом)

1 шт.по дополнительному заказу

1 экз.по дополнительному заказу

Инструмент для извлечения вставного блока

Крышка для вставного блока (или жидкостной

емкости)

Заглушки для крышки

Магнитная мешалка

Магнитный подъемник

Сенсорная корзина

Откачивающий насос

Внешний термопреобразователь сопротивления

модели TF

Сертификат заводской калибровки внешнего

термопреобразователя сопротивления модели

TF

Комплект измерительных проводов с зажимами

1 шт.по дополнительному заказу

Поверка

осуществляется по документу МП 207-005-2019 «ГСИ. Калибраторы температуры серии TP.

Методика поверки», утверждённому ФГУП «ВНИИМС» 04.04.2019 г.

Основные средства поверки:

Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления

платиновые эталонные ПТС-10М (Регистрационный номер № 11804-99);

Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления

эталонные ЭТС-25 (Регистрационный номер № 19484-00);

Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления

платиновые эталонные ЭТС-1С, ЭТС-1К (Регистрационный номер № 73672-18);

Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 – термометр сопротивления

платиновый вибропрочный эталонный ПТСВ (регистрационный № 57690-14);

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления эталонный

ЭТС-100 (регистрационный № 19916-10);

Рабочие эталоны 2-го, 3-го разрядов по ГОСТ 8.558-2009 – термометры сопротивления

платиновые вибропрочные эталонные ПТСВ 9-2, ПТСВ 10-2, ПТСВ 11-2, ПТСВ 12-2

(Регистрационный № 65421-16);

Лист № 43

Всего листов 44

Рабочий эталон 3-го по ГОСТ 8.558-2009 - термометры сопротивления платиновые

вибропрочные эталонные ПТСВ-3 (Регистрационный № 32777-06);

Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический

эталонный ТППО (регистрационный № 19254-10);

Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - Преобразователь термоэлектрический

платинородий-платинородиевый эталонный ПРО (регистрационный № 19254-10);

Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 – эталонный пирометр полного или

частичного излучения;

Измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный №

19736-11);

Измеритель температуры двухканальный прецизионный МИТ2 (Регистрационный №

46432-11);

Мера электрического сопротивления постоянного тока многозначная МС 3070

(регистрационный № 50281-12);

Компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13);

Калибратор многофункциональный Fluke 5720A (регистрационный № 52495-13);

Калибратор процессов прецизионный Fluke 7526A (регистрационный № 54934-13)

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации на калибраторы.

Нормативные документы, устанавливающие требования к калибраторам температуры

серии TP

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Преобразователитермоэлектрические. Номинальныестатические

характеристики преобразования

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения

электрические непрерывные входные и выходные

МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров

сопротивления из платины

МЭК 60584-1:2013 (2013, 08) Термопары. Часть 1. Градуировочные таблицы и допуска

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений

температуры

Приказ Федерального агентства по техническому регулированию и метрологии от

30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств

измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от

01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств

измерений силы постоянного электрического тока в диапазоне от 1×10

-16

до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 15

февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств

измерений электрического сопротивления»

Техническая документация фирмы-изготовителя

Лист № 44

Всего листов 44

Изготовитель

Фирма «Sika Dr. Siebert & Kühn GmbH & Co. KG», Германия

Адрес: Struthweg 7-9, 34260 Kaufungen, Germany

Тел.: +49 5605-803-0

Web-сайт: www.sika.net

E-mail: info@sika.net

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский

научно-исследовательский институт метрологической службы»

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 29.03.2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
5010-75	Комплексы автоматического контроля температуры	Такт-1	Нет данных	Нет данных	Перейти
13821-94	Преобразователи температуры измерительные струнные	ПТС-60	АООТ "Дигэс", г.Москва	2 года	Перейти
42907-09	Калибраторы давления	CPC 2090, CPC 2000, CPC 3000, CPC 6000, CPC 8000	Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия	1 год	Перейти
37538-08	Преобразователи температуры измерительные	Цитрон-100МП	ОАО "Теплоконтроль", г.Казань	1 год	Перейти
14718-95	Датчики температуры	ИКЛЖ 405212.001	ВНИИЭФ (экспериментальной физики), г.Арзамас-16	1,5 года	Перейти

Заказать поверкуКалибраторы температуры серии TP ГРСИ 81087-20

Заказать поверку
Калибраторы температуры серии TP
ГРСИ 81087-20
