Номер госреестра:
81083-20
Наименование СИ:
Радиозонды метеорологические МЗЭ-1
Обозначение типа:
Производитель:
Общество с ограниченной ответственностью "Центр научно-технических исследований "Элерон" (ООО "ЦНТИ "Элерон"), г. Москва
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 15
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиозонды метеорологические МЗЭ-1
Назначение средства измерений
Радиозонды метеорологические МЗЭ-1 (далее – радиозонды МЗЭ-1) предназначены
для автоматических измерений метеорологических параметров: температуры и относитель-
ной влажности воздуха, атмосферного давления.
Описание средства измерений
Принцип действия радиозондов МЗЭ-1 основан на измерении метеорологических па-
раметров первичными измерительными преобразователями. Измеренные значения поступа-
ют в преобразователь измерительный для обработки и преобразования в цифровой код. Об-
работанные данные передаются по радиоканалу на приемный комплекс Олимп-М с даль-
нейшей передачей на персональный компьютер (ПК).
Принцип действия первичных измерительных преобразователей:
-измерений температуры основан на зависимости
от температуры окружающей среды;
-измерений относительной влажности воздуха основан на изменении емкости поли-
мерного конденсатора в зависимости от относительной влажности воздуха;
-измерений атмосферного давления основан на изменении сопротивления пьезорези-
стивного датчика в зависимости от изменения атмосферного давления.
Конструктивно Радиозонды МЗЭ-1 представляю собой компактный модуль в термо-
изолированном корпусе. Радиозонды МЗЭ-1 состоят из следующих основных компонентов:
первичные измерительные преобразователи, аналогово-цифрового преобразователя, микро-
контроллера, передатчика. В качестве элементов питания используются три батареи АА. С
помощью нагревателей, температура внутри корпуса устанавливается в диапазоне от +16 до
+25 ºC.
Радиозонды МЗЭ-1 поднимается в атмосферу на оболочке, наполненной гелием или
водородом. Измеренные значения температуры, относительной влажности воздуха и атмо-
сферного давления на различных высотах, в режиме реального времени, передаются от ра-
диозонда МЗЭ-1 на приемный комплекс Олимп-М. Комплекс Олимп-М состоит из прием-
ной антенны, портативной станции слежения и ПК и предназначен для сопровождения ра-
диозондов МЗЭ-1. Радиозонды МЗЭ-1 являются приборами разового использования.
Общий вид радиозондов метеорологических МЗЭ-1 представлен на рисунке 1.
Пломбирования радиозондов метеорологических МЗЭ-1 не предусмотрено.
Лист № 2
Всего листов 4

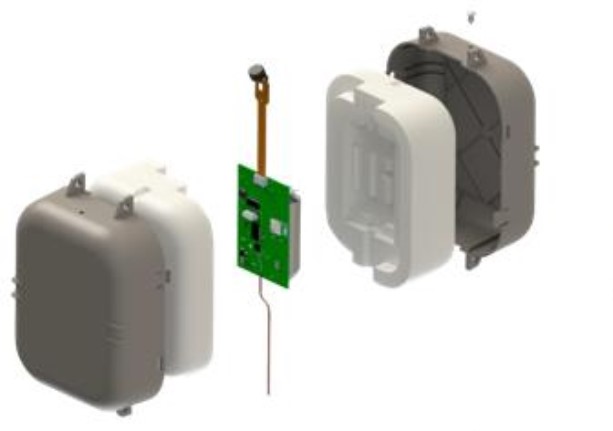

Рисунок 1 – Общий вид радиозондов метеорологических МЗЭ-1
Программное обеспечение
Радиозонды МЗЭ-1 имеют автономное программное обеспечение ПО Radio-
sondeRX.exe (далее – ПО), которое обеспечивает сбор, обработку, передачу данных, первич-
ную диагностику состояния радиозонда и датчиков.
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
RadiosondeRX.exe
не ниже 1.2.1.3
Значение
от -80 до +75
±0,2
от 10 до 98
±5
±8
от 20 до 1200
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры воздуха, ºC
Пределы допускаемой абсолютной погрешности измерений
температуры воздуха, ºC
Диапазон измерений относительной влажности воздуха, %
Пределы допускаемой абсолютной погрешности измерений
относительной влажности воздуха, %:
-в диапазоне от 10 до 90 % включ.,
-в диапазоне от св. 90 до 98 %
Диапазон измерений атмосферного давления, гПа
Пределы допускаемой абсолютной погрешности измерений
атмосферного давления, гПа
±1,5
Лист № 3
Всего листов 4
Значение
от 2,5 до 4,5
0,15
104
75
150
0,28
от -80 до +75
от 10 до 98
от 20 до 1200
4
Таблица 3 – Основные технические характеристики
Наименование характеристики
Электрическое питание от источника постоянного тока:
-напряжение, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
-длина
-ширина
-высота
Масса, кг, не более
Условия эксплуатации:
-температура воздуха,
o
C
-относительная влажность воздуха,
-
атмосферное давление, гПа
Срок службы, лет
Продолжительность непрерывной работы с момента подклю-
чения батареи, ч, не менее
3
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом.
Комплектность средства измерений
Таблица 4 – Комплектность радиозонда МЗЭ-1
Наименование
Радиозонд метеорологический
Руководство по эксплуатации
Паспорт
Методика поверки
Обозначение
МЗЭ-1
КШСП.416100.001РЭ
КШСП.416123.001 ПС
МП 2540-0065-2020
Количество
*
1 экз.
1 экз.
1 экз.
*Количество радиозондов поставляется согласно заказу
Поверка
осуществляется по документу МП 2540-0065-2020 «ГСИ. Радиозонды метеорологические
МЗЭ-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
10.02.2020 г.
Основные средства поверки:
Рабочий эталон 2-го разряда единицы температуры (эталонный термометр) по
ГОСТ 8.558-2009 в диапазоне от минус 80 до плюс 75 °С, абсолютная погрешность ±0,05 °С.
Рабочий эталон 2-го разряда (гигрометр) единицы влажности по ГОСТ 8.547-2009 в
диапазоне от 0 до 100 %, абсолютная погрешность ±1 %.
Рабочий эталон 2-го разряда (барометр вибрационно-частотный) в соответствии с
Государственной поверочной схемой для средств измерений абсолютного давления в
диапазоне 1·10
-1
— 1·10
7
Па, утвержденной приказом Федерального агентства по техниче-
скому регулированию и метрологии №2900 от 06.12.2019 г.
Допускается применение аналогичных средств поверки, обеспечивающих определе-
ние метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к радиозондам
метеорологическим МЗЭ-1
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Приказ №2900 Федерального агентства по техническому регулированию и метроло-
гии от 06.12.2019 «Приказ об утверждении Государственной поверочной схемы для средств
измерений абсолютного давления в диапазоне от 1∙10
-1
до 1∙10
7
Па»
Технические условия «Радиозонды метеорологические МЗЭ-1» КШСП.416100.001ТУ
Изготовитель
Обществосограниченнойответственностью«Центрнаучно-технических
исследований «Элерон» (ООО «ЦНТИ «Элерон»)
ИНН 7705373445
Адрес: 115054, г. Москва, ул. Большая Пионерская, д. 15, стр. 1, пом. II.
Телефон: (499) 781-19-58,
Факс: (499) 781-19-63
Web-сайт: www.eleron.net
E-mail: nti@eleron.net
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
