Комплекс измерительно-вычислительный "Аметист-F1" , ГРСИ 81070-20
Номер госреестра:
81070-20
Наименование СИ:
Комплекс измерительно-вычислительный "Аметист-F1"
Обозначение типа:
Производитель:
Общество с ограниченной ответственностью "АСУ метрология сервис" (ООО "АСУ метрология сервис"), г. Тюмень
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
9
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 2
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс измерительно-вычислительный «Аметист-F1»
Назначение средства измерений
Комплексизмерительно-вычислительный«Аметист-F1»предназначендля
измерений и преобразований параметров входных электрических сигналов, поступающих от
измерительных преобразователей, и вычислений температуры, давления и показателей
качества нефти (плотности, вязкости, влагосодержания).
Описание средства измерений
Принципдействиякомплексаизмерительно-вычислительного«Аметист-F1»
основаннаизмерениях электрических сигналов,поступающих от измерительных
преобразователей на входные модули комплекса измерительно-вычислительного «Аметист-
F1». Измеренные значения электрических сигналов преобразуются в значения величин,
необходимых для проведения вычислений.
Комплексизмерительно-вычислительный«Аметист-F1»конструктивно
представляет собой приборный шкаф напольного исполнения и состоит из следующих
функциональных узлов:
- устройства связи с объектами;
- вычислителя;
- устройства хранения информации;
- устройства связи с оператором;
- устройство печати;
- устройства обмена информации.
Комплекс измерительно-вычислительный «Аметист-F1» выполняет следующие
основные функции:
- вычисление температуры и избыточного давления нефти;
- вычисление плотности нефти при рабочих условиях, плотности нефти,
приведенной к стандартным условиям (температура плюс 15 ºС и плюс 20 ºС, избыточное
давление 0 МПа), а также к условиям в технологическом трубопроводе;
- динамической и кинематической вязкости нефти, кинематической вязкости нефти,
приведенной к условиям в технологическом трубопроводе;
- объемной и массовой доли воды в нефти;
- отображение числовых значений параметров нефти на мониторе;
- передача измеренных данных в систему автоматики НПС.
Общий вид комплекса измерительно-вычислительного «Аметист-F1» представлен на
рисунке 1.
Лист № 2
Всего листов 5
Рисунок 1 – Общий вид комплекса измерительно-вычислительного «Аметист-F1»
Пломбировкакомплексаизмерительно-вычислительного«Аметист-F1»
осуществляется нанесением знака поверки методом давления на специальную мастику,
нанесенную на винты. Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знака поверки представлены на рисунке 2.

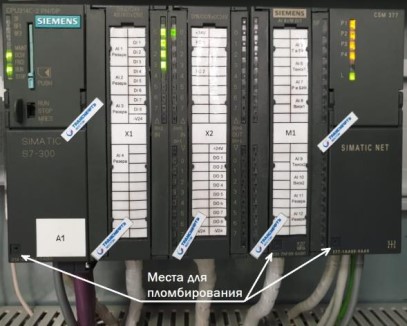

Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
В комплексе измерительно-вычислительном «Аметист-F1» применяется встроенное
программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть и
метрологически незначимую часть. Идентификационные данные метрологически значимой
части ПО комплекса измерительно-вычислительного «Аметист-F1» приведены в таблице 1.
ПО комплекса измерительно-вычислительного «Аметист-F1» предназначено для
обработки измерительной информации от первичных преобразователей температуры,
давления, плотности, вязкости, содержания воды, индикации результатов измерений,
передачи результатов измерений, ведения журнала событий.
ПОкомплексаизмерительно-вычислительного«Аметист-F1»защищеноот
несанкционированного доступа при помощи многоуровневой системы доступа и паролей.
Уровень защиты метрологически значимой части ПО комплекса измерительно-
вычислительного «Аметист-F1» «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации
по метрологии. ГСИ. Испытания средств измерений в целях утверждения типа. Проверка
защиты программного обеспечения».
Лист № 3
Всего листов 5
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Аметист
2.09
F7B3
Метрологические и технические характеристики
Метрологические и основные технические характеристики комплекса измерительно-
вычислительного «Аметист-F1» приведены в таблицах 2 и 3.
Таблица 2 – Метрологические характеристики
Диапазон измерений частоты (периода) импульсного сигнала, Гц (мкс)
±0,1
±0,002
±0,01
Значение
Наименование характеристики
Диапазон измерений силы постоянного тока, мА
от 4 до 20
от 667 до 1250
(от 800 до 1500)
Пределы допускаемой приведенной погрешности при измерении силы
постоянного тока, %
Пределы допускаемой относительной погрешности при измерении
частоты (периода) импульсного сигнала, %
Пределы допускаемой относительной погрешности при преобразовании
параметров входных электрических сигналов в значения плотности,
вязкости, влагосодержания, %
Значение
8
4
от 1 до 24
220±22
50±0,4
700
2100
800
800
200
Таблица 3 – Основные технические характеристики
Наименование характеристики
Количество входов:
- аналоговых, шт.
- импульсных, шт.
Амплитуда импульсного сигнала, В
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
- высота
- ширина
- глубина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
- относительная влажность, %
Средний срок службы, лет
Средний наработка на отказ, ч
от +5 до +40
от 84 до 106
от 30 до 80
10
10000
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационных документов.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 4.
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
–
Количество
1 шт.
Комплексизмерительно-вычислительный
«Аметист-F1», заводской № 9
Руководство по эксплуатации
Формуляр
Методика поверки
F1.00.00.000 РЭ
F1.00.00.000 ФО
МП 1108-14-2020
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуМП1108-14-2020«Инструкция.ГСИ.Комплекс
измерительно-вычислительный «Аметист-F1».Методикаповерки», утвержденному
ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 24 апреля 2020 г.
Основные средства поверки:
- рабочий эталон единицы силы постоянного электрического тока 2 разряда в
диапазоне значений от 4 до 20 мА по Государственной поверочной схеме для средств
измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 100 А,
утвержденной Приказом Росстандарта от 01.10.2018 г. № 2091;
- рабочий эталон единицы частоты 4 разряда в диапазоне значений от 1 до 10000 Гц
по Государственной поверочной схеме для средств измерений времени и частоты,
утвержденной Приказом Росстандарта от 31.07.2018 г. № 1621.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплекса измерительно-
вычислительного «Аметист-F1», а также давлением на специальную мастику, нанесенную на
винты, в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексу
измерительно-вычислительному «Аметист-F1»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной
поверочной схемы для средств измерений силы постоянного электрического тока в
диапазоне от 1·10
-16
до 100 А»
Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении государственной
поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.674-2009 ГСИ. Общие требования к средствам измерений и техническим
системам и устройствам с измерительными функциями
ГОСТ Р 8.883-2015 ГСИ. Программное обеспечение средств измерений. Алгоритмы
обработки, хранения, защиты и передачи измерительной информации. Методы испытаний
Изготовитель
Общество с ограниченной ответственностью «АСУ метрология сервис» (ООО «АСУ
метрология сервис»)
ИНН 7203320633
Адрес: 625031, г. Тюмень, ул. Щербакова, д. 158, стр. 10
Телефон: (3452) 23-81-58, 23-81-61, факс: (3452) 23-81-59, 23-81-60
E-mail:
Лист № 5
Всего листов 5
Заявитель
Акционерное общество «Транснефть - Метрология»
(АО «Транснефть - Метрология»)
ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр. 2
Телефон: (495) 950-87-00, факс: (495) 950-85-97
Web-сайт: www.centermo.transneft.ru
E-mail:
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии - филиал
Федеральногогосударственногоунитарногопредприятия «Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310592.
