Номер госреестра:
81069-20
Наименование СИ:
Фотометры MicroTOPSII
Обозначение типа:
Производитель:
Solatr Light Co. Inc., США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
19728, 19729, 19730, 19731, 19732, 19733
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 1
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фотометры MicroTOPSII
Назначение средства измерений
Фотометры MicroTOPSII (далее по тексту – фотометры) предназначены для измерения
энергетической освещенности (далее по тексту – ЭО) солнечного излучения.
Описание средства измерений
Принцип действия фотометров основан на преобразовании потока солнечного
излучения в электрический сигнал, пропорциональный ЭО и последующем пересчете с
помощью встроенных программ полученного значения в необходимые параметры: общее
содержание озона в атмосфере (далее по тексту – ОСО) на длинах волн 305, 312, 320 нм и
общее содержание водяного пара в атмосфере (далее по тексту – ОСВП) на длинах волн 936 и
1020 нм. Общее содержание озона и паров воды в соответствии с законом Ламберта
рассчитывают по измеренным значениям ЭО на рабочих длинах волн по формуле:
Е(λ,x) = Е
0
(λ) ехp [-k(λ)x],
где х – общее содержание озона и паров воды;
Е(λ,x) – ЭО на поверхности Земли;
Е
0
(λ) – ЭО за атмосферой;
k(λ) – показатель поглощения.
Фотометры состоят из
- оптического блока из литого алюминия, включающего пять измерительных каналов
на основе оптических коллиматоров с углом зрения -2,5°, снабженных узкополосными
интерференционными фильтрами и фотодиодами для обеспечения рабочего диапазона длин
волн;
- встроенных диафрагм для устранения внутренних отражений;
- измерительных каналов, снабженных подходящими для определенного диапазона
длин волн.
Фотометры могут подключаться к персональному компьютеру через последовательный
порт RS232 с помощью прилагаемого кабеля с инструментом.
Общий вид фотометров со схемой пломбировки от несанкционированного доступа и
обозначением места нанесения знака поверки представлены на рисунке 1.
Лист № 2
Всего листов 4
Программное обеспечение
Фотометры функционируют под управлением специального программного обеспечения
(ПО), установленного в энергонезависимой памяти прибора. Управление измерениями
осуществляется с помощью клавиш, расположенных на передней панели фотометра.
Конструкция фотометров исключает возможность несанкционированного влияния на
ПО средства измерений и измерительную информацию.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Метрологические и технические характеристики
Значение
3,0
от 1,0∙10
-7
до 1,3∙10
-2
Таблица 1
– Метрологические характеристики
Наименование характеристики
Спектральное разрешение, нм, не более
Диапазон измерений ЭО, Вт/м
2
Пределы допускаемой основной относительной
погрешности, %, не более
±30
Значение
305; 312; 320
936; 1020
220 ± 22
от 50 до 60
Таблица 2
– Основные технические характеристики
Наименование характеристики
Рабочие длины волн, нм
- для определения ОСО
- для определения ОСВП
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры средства измерений, мм, не более

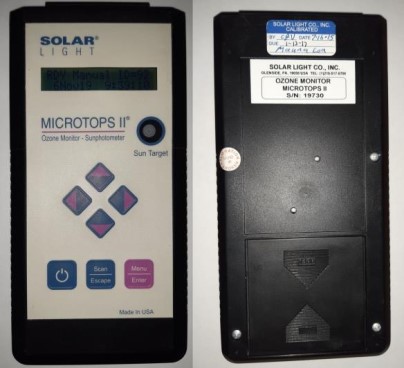

Рисунок 1 - Общий вид фотометров со схемой пломбировки от несанкционированного доступа
и обозначением места нанесения знака поверки
Место
пломбирования
Место
маркировки
Место
нанесения
знака поверки
Лист № 3
Всего листов 4
200
43
100
0,6
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
от 18 до 35
98
от 700 до 1060
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на
корпус фотометра методом наклеивания.
Комплектность средства измерений
Таблица 3
Наименование
Фотометр MicroTOPSII
Руководство по эксплуатации
Методика поверки
Обозначение
--
МП 049.М7-19
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 049.М7-19 «ГСИ. Фотометры MicroTOPSII. Методика
поверки», утверждённому ФГУП «ВНИИОФИ» 30 октября 2019 г.
Основные средства поверки:
Государственный вторичный эталон энергетической освещенности и энергетической
яркости непрерывного излучения в диапазоне длин волн от 0,12 до 1,1 мкм по Приказу
Росстандарта от 29.12.2018 № 2817 «Об утверждении государственной поверочной схемы для
средств измерений спектральной плотности энергетической яркости, спектральной плотности
потока излучения, спектральной плотности энергетической освещенности, спектральной
плотностисилыизлучения,энергетическойяркости,энергетическойосвещенности,
коэффициента пульсации, потока и силы излучения в диапазоне длин волн от 0,001 до 1,600
мкм»
Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на поверхность корпуса фотометров (см. рисунок 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к фотометрам
MicroTOPSII
Приказ Росстандарта от 29.12.2018 г. № 2817 Государственная поверочная схема для
средств измерений спектральной плотности энергетической яркости, спектральной плотности
потока излучения, спектральной плотности энергетической освещенности, спектральной
плотности силы излучения, энергетической яркости, энергетической освещенности, потока и
силы излучения в диапазоне длин волн 0,001-1,600 мкм
Техническая документация Solatr Light Co. Inc.
Приказ Минприроды России от 07.12.2012 № 425 "Об утверждении перечня измерений,
относящихся к сфере государственного регулирования обеспечения единства
Лист № 4
Всего листов 4
измерений и выполняемых при осуществлении деятельности в области охраны
окружающей среды, и обязательных метрологических требований к ним, в том числе
показателей точности измерений" .
Изготовитель
Solatr Light Co. Inc., США
Адрес: 100 East Glenside Avenue, Glenside, PA 19038, USA
Телефон: 215-517-8700
Факс: 215-517-8747
E-mail:
www.solarlight.com
Заявитель
Индивидуальный предприниматель «Чепер Гурлушык» (ИП «Чепер Гурлушык»)
Адрес: Туркменистан, г. Ашгабад, ул. 2127/38
Телефон: +993 (12) 76-00-62
Факс: +993 (12) 76-18-48
E-mail: info@cepergurlusyk.com
средств
научно-
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
