ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры магнитные «A FLOW» серии L-М, L-SN
Назначение средства измерений
Уровнемерымагнитные«AFLOW»серииL-М,L-SN,предназначеныдля
непрерывного измерения уровня большинства промышленных жидкостей.
Описание средства измерений
Работа уровнемеров основана на принципе измерений уровня рабочей среды в
резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом,
который перемещается по направляющей трубке (измерительной камере) соответственно
изменению уровня рабочей среды.
Уровнемеры состоят из первичного измерительного преобразователя (далее – ПП)
поплавкового типа и вторичного измерительного преобразователя (далее – ВП) – для вывода
измерительной информации на устройство индикации и формирования интерфейсных
сигналов.
ПП состоит из измерительной камеры и поплавка, который бесконтактно, за счёт
магнитной связи, передает изменения уровня на ВП, для чего он снабжен специальным
магнитом. Измерительная камера ПП возможна в исполнении из следующих материалов:
- поливинилхлорид (далее - ПВХ) или полиэтилен;
- поливинилиденфторид (далее - ПВДФ);
- нержавеющая сталь.
ВП может представлять собой, в зависимости от модификации уровнемера:
- отсчетную шкалу в виде линейки, установленной вдоль измерительной камеры;
-предельныйпереключательввидегерконовогорелеилиэлектрического
микропереключателя, устанавливаемого в любой точке в пределах диапазона измерений;
- потенциометрический датчик в виде электронной схемы, составленной из
коммутируемойгруппырезисторовигруппыгерконов,располагаемыхповысоте
измерительной камеры.
ВП обеспечивают:
-визуализацию результатов измерений;
-передачурезультатовизмеренийнавнешниеустройствапосредством
унифицированных выходных токовых сигналов;
-формирование сигнального признака, связанного с определяемым пользователем
событием, типа «сухой контакт».
Визуализация процесса измерений осуществляется магнитной связью, под действием
которой, в зависимости от исполнения, или смещается магнитный указатель (визир), или
поворачиваются магнитные индикаторные флажки.
Конструкция уровнемеров предусматривает байпасное подключение к процессу, или
вертикальное расположение на резервуаре с помощью фланцевых или резьбовых соединений.
Лист № 2
Всего листов 6
Уровнемеры магнитные «A FLOW» серии L-М выпускаются в следующих
модификациях:
L-М – модификация с байпасным соединением с отсчетной шкалой;
L-MS – модификация с байпасным соединением с предельным переключателем;
L-MT – модификация с байпасным соединением с потенциометрическим датчиком;
L-MJ – модификация с байпасным соединением с отсчетной шкалой с обогревающей
рубашкой;
L-MP – модификация с вертикальным резьбовым соединением с типом ВП
определяемым при заказе;
L-MB – модификация с вертикальным фланцевым соединением с типом ВП
определяемым при заказе.
Уровнемеры магнитные «A FLOW» серии L-SN выпускаются в следующих
модификациях:
L-SN – модификация с вертикальным резьбовым соединением с отсчетной шкалой;
L-SNS – модификация с вертикальным резьбовым соединением с предельным
переключателем;
L-SNT–модификациясвертикальнымрезьбовымсоединениемс
потенциометрическим датчиком.
Общий вид уровнемеров магнитных «A FLOW» серии L-М, L-SN представлен на
рисунке 1.
Схема пломбировки корпуса предельного переключателя или потенциометрического
датчика (приналичии)уровнемерамагнитного«A FLOW» серииL-М,L-SNот
несанкционированного доступа представлена на рисунке 2.
серия L-Мсерия L-SN

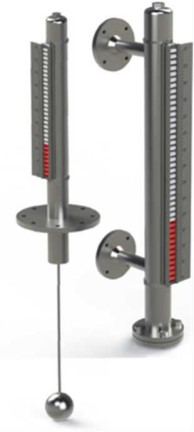

Рисунок 1 - Общий вид уровнемеров магнитных «A FLOW» серии L-М, L-SN.
Лист № 3
Всего листов 6
Рисунок 2 - Схема пломбировки уровнемеров магнитных «A FLOW» серии L-М, L-SN
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений уровня жидкости, мм
Цена деления с магнитным указателем по отсчётной
шкале, мм
10
Разрешающая способность с потенциометрическим
датчиком, мм
1
_______________
*
где H – верхний предел измерений уровнемера, не превышающий 5500 мм для серии L-M и
2000 мм для серии L-SN, определяемый при производстве уровнемера в соответствии с заказом.
Таблица 1 - Метрологические характеристики уровнемеров магнитных «A FLOW» серии L-М,
L-SN
Значение
от 0 до H
*
Пределы допускаемой абсолютной погрешности
измерений уровня жидкости по отсчётной шкале,±16
мм
Пределы допускаемой абсолютной погрешности
измерений уровня жидкости с±8
потенциометрическим датчиком, мм
Пределы допускаемой абсолютной погрешности
измерений уровня жидкости с предельным±6
переключателем, мм
Место
пломбировки
Лист № 4
Всего листов 6
Вертикаль
ное
фланцевое
, DN50,
DN65
Вертикальное резьбовое,
DN15, DN20, DN25
Тип вторичного преобразователя
Отсчетная
шкала
Предель
ный
переклю
чатель
Потен-
циомет-
рически
й датчик
Отсчетная
шкала
Отсчетная
шкала/
Предельный
переключа-
тель/ Потен-
циометрическ
ий датчик
Предельн
ый
переключа
тель/
Потенцио
метрическ
ий датчик
Отсчетная
шкала
Предель
ный
переклю
чатель
Потен-
циомет
рическ
ий
датчик
Условия эксплуатации:
- температура окружающей среды, °С*
- атмосферное давление, кПа
от -20 до +70
от 96 до 104
от -5 до +70
от 96 до 104
от -50 до +70
от 96 до 104
от -5 до +70
от 96 до 104
от -20 до +70
от 96 до 104
от -5 до +70
от 96 до 104
Температура измеряемой среды, °С для
исполнения измерительной камеры из:
- ПВХ и полиэтилена
- ПВДФ
- нержавеющей стали
от 0 до +50
от -30 до +100
от -20 до +350
от 0 до +50
от -30 до +100
от -50 до +350
от 0 до +50
от -30 до +100
от -20 до +350
-
-
от -20 до +150
Давление измеряемой среды, МПа, не
более**
5
1
Плотность измеряемой среды, кг/м
3
:
- при температуре измеряемой среды не
более 250°С
- при температуре измеряемой среды
свыше 250°С
от 500 до 2900
от 800 до 2900
Диаметр измерительной камеры, мм
от 50 до 60
Таблица 2 - Основные технические характеристики уровнемеров магнитных «A FLOW» серии L-М, L-SN
Значение
Наименование характеристикисерия L-Mсерия L-SN
L-ML-MSL-MTL-MJL-MPL-MBL-SNL-SNSL-SNT
Вертикальное
Тип соединенияБайпас, DN15- DN80резьбовое,
G1”
Лист № 5
Всего листов 6
Наименование характеристики
Значение
Напряжение питания постоянного тока
вторичного измерительного
преобразователя, В
20 ±10
Потребляемая мощность, Вт не более
10
Средний срок службы, лет, не менее
12
_______________
*- конкретные значения указаны в паспорте уровнемера
** - для исполнения измерительной камеры из нержавеющей стали
Продолжение таблицы 2
серия L-Mсерия L-SN
L-ML-MSL-MTL-MJL-MPL-MBL-SNL-SNSL-SNT
Габаритные размеры, мм, не более
- высота 6000
- ширина 200
- длина 200
6000 2500
240 150
240 100
Масса, кг, не более50
7030
Лист № 6
Всего листов 6
Знак утверждения типа
наносится на корпус вторичного преобразователя уровнемера методом наклейки и на
титульные листы паспорта и руководства по эксплуатации типографским способом.
Обозначение
Методика поверки
Комплектность средства измерений
Таблица 3-Комплектность уровнемеров магнитных «A FLOW» серии L-М, L-SN
Наименование
Уровнемер магнитный
Паспорт
Руководство по эксплуатации
«A FLOW» серии L-М, L-SN
--
МП 1072-7-2019
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 3 «Порядок работы» документа «Уровнемеры магнитные «A FLOW»
серии L-M, L-SN. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к уровнемерам
магнитным «A FLOW» серии L-М, L-SN
ПриказРосстандартаот30 декабря2019года№3459 Обутверждении
Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих
материалов
ТР ТС 032/2013 Технический регламент Таможенного союза «О безопасности
оборудования, работающего под избыточным давлением»
ТУ 26.51.52.120-011-74081055-2017 Уровнемеры магнитные «A FLOW» серии L-M, L-
SN. Технические условия
