Номер госреестра:
81057-21
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
7.33
Производитель:
Фирма "Dittmer Temperaturfühler GmbH & Co. KG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
8723TE00611, 8723TE00612
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» марта 2021 г. №237
Лист № 1
Регистрационный № 81057-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления 7.33
Назначение средства измерений
Термопреобразователи сопротивления 7.33 (далее – ТС) предназначены для
измерений температуры жидких, сжиженных и газообразных сред.
Описание средства измерений
Принцип действия ТС основан на изменении электрического сопротивления
платинового чувствительного элемента в зависимости от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним проволочным платиновым
чувствительным преобразователем, соединительной головки и удлинителя.
ТСимеюттрехпроводнуюсхемусоединениявнутреннихпроводовс
чувствительным элементом.
Общий вид ТС представлен на рисунке 1.

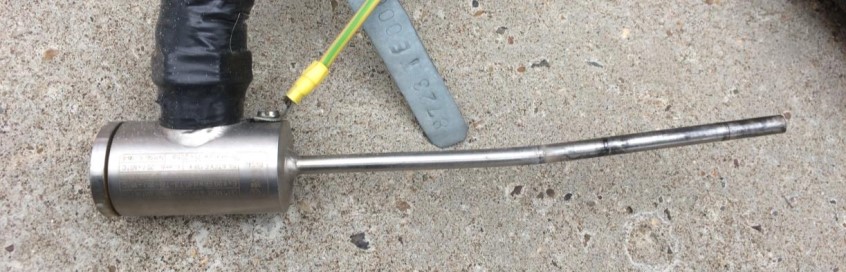

Рисунок 1 – Общий вид ТС
Пломбирование ТС не предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Значение
Pt 100 (α = 0,00385 °С
-1
)
от -20 до +95
Таблица 1 – Метрологические характеристики ТС
Наименование характеристики
Тип номинальной статической характеристики
Диапазон измерений температуры, °С
Пределы допускаемого отклонения от номинальной
статической характеристики, °С
±(0,3+0,005·|t|), класс допуска В
Примечание – Принято следующее обозначение – t – значение измеряемой температуры, °С.
Лист № 2
Всего листов 3
Таблица 2 – Основные технические характеристики ТС
Наименование характеристикиЗначение
Электрическоесопротивлениеизоляции при
температуре от 15 до 35 °С и относительной
влажности воздуха от 30 до 80 % (при напряжении
постоянного тока 100 В), МОм, не менее100
Электрическоесопротивлениеизоляции при
температуре 95 °С (при напряжении постоянного
тока от 10 до 50 В), МОм, не менее20
Минимальная глубина погружения, мм60
Габаритные размеры, мм, не более:
– длина измерительной вставки150
– диаметр монтажной части измерительной
вставки5
Масса (без головки и защитной гильзы), кг, не более 0,5
Условия эксплуатации:
– температура окружающей среды, °Сот -20 до +60
– относительная влажность, %до 95 при +35 °С, без конденсации
влаги
– атмосферное давление, кПаот 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом.
Комплектность средства измерений
7.33
1 шт.
Обозначение
Количество
Таблица 3 – Комплектность
Наименование
Термопреобразовательсопротивления,
заводские № 8723TE00611, 8723TE00612
Паспорт
–
1 экз.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления 7.33
ГОСТ 8.558–2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 6651–2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний
Лист № 3
Всего листов 3
