Машины испытательные универсальные гидравлические MTS Criterion 64, ГРСИ 81056-21
Номер госреестра:
81056-21
Наименование СИ:
Машины испытательные универсальные гидравлические
Обозначение типа:
MTS Criterion 64
Производитель:
MTS Systems Corporation, США (Производственная площадка: MTS Systems (China) Co., Ltd., Китай)
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» марта 2021 г. №237
Лист № 1
Регистрационный № 81056-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные гидравлические MTS Criterion 64
гидравлические MTS Criterion 64 (далее –
деформации при испытаниях материалов на
Назначение средства измерений
Машины испытательные универсальные
машины) предназначены для измерения силы и
растяжение, сжатие и изгиб.
Описание средства измерений
Принцип действия машин основан на преобразовании деформации испытуемого образца
при его растяжении, сжатии или изгибе, вызванной приложенной силой, в электрический сигнал.
Машины содержат два измерительных канала: канал измерения силы и канал измерения
перемещения подвижной траверсы.
Конструктивно машины состоят из силовой рамы, установленных на силовой раме
вспомогательных устройств для нагружения, поддержки, фиксации или захвата испытуемых
образцов,измерительно-вычислительногоиуправляющегокомплекса(контроллер),
гидравлической станции. Контроллер и гидравлическая станция смонтированы в единое
модульное устройство - интегрированную операционную платформу, устанавливаемую рядом с
силовой рамой соединяемую с силовой рамой гидравлическими шлангами и электрическими
кабелями.
Силовая рама состоит из неподвижного основания, боковых плит, двух стальных колонн с
резьбой, силового гидравлического привода, датчика силы, датчика перемещений, рабочего стола,
рабочей поверхности, нижней и верхней поперечин с встроенными гидравлическими захватами,
четырех нагружающих стальных колонн и электромеханического привода перемещения нижней
поперечины.
Гидравлическийсиловой привод и двестальные колонныс резьбой прочно
зафиксированы на неподвижном основании. На подвижной траверсе силового гидравлического
привода через датчик силы закреплен прямоугольный рабочий стол. На кронштейне,
установленном на неподвижном основании, закреплен датчик перемещений. Наконечник
подвижного штока датчика перемещений связан с рабочим столом. В углах рабочего стола
установлены нагружающие стальные колонны, в верхней части жестко связанные между собой
верхней поперечиной. Верхняя поперечина связана также с двумя колоннами с резьбой через
направляющие подшипники, расположенные в верхней части колонн, и позволяющие верхней
поперечине свободно перемещаться вверх и вниз по колоннам с резьбой в пределах рабочего хода
подшипников.
Нижняя поперечина смонтирована на двух колоннах с резьбой, образуя две зоны
испытаний. Верхняя зона испытаний, расположенная между верхней и нижней поперечинами,
предназначена для испытаний на растяжение, нижняя зона испытаний между нижней поперечиной
и рабочим столом – на сжатие.
Нижняяпоперечинаможетперемещатьсяпорезьбеколоннприпомощи
электромеханического привода перемещения нижней поперечины для изменения рабочего
пространства в каждой зоне испытаний, с надежной механической фиксацией положения в
заданном положении. Для испытаний на растяжение испытываемый образец устанавливается при
помощи встроенных гидравлических захватов или вспомогательных устройств между нижней и
верхней поперечинами, для испытаний на сжатие – между нижней поперечиной и рабочим столом.
Лист № 2
Всего листов 5
Силовой гидравлический привод приводится в действие давлением, создаваемым
гидравлической станцией. При испытаниях регулируемое контроллером гидравлическое давление
подается от гидравлической станции в гидравлический силовой привод. Поршень силового привода с
заданной оператором скоростью и усилием двигает вверх рабочий стол вместе нагружающими
колоннами и верхней поперечиной. Так как нижняя поперечина жестко связана через колонны с
резьбой с основанием и неподвижна, перемещение рабочего стола и верхней поперечины вверх
приводит к приложению растягивающего усилия к образцу, установленному в верхней зоне
испытаний, а к образцу, установленномув нижней зоне испытаний, сжимающего усилия.
Сила, создаваемая силовым приводом и прикладываемая к испытываемому образцу через
силовую раму и вспомогательные устройства, измеряется датчиком силы. Датчик перемещения
измеряет линейное перемещение рабочего стола, соответствующее деформации образца под
воздействием приложенной нагрузки. Сигналы от датчиков силы и перемещения поступают в
контроллер.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков
силы и перемещения, обрабатывает, хранит и анализирует полученную информацию, формирует
сигналы управления. Управление работой машины, обработка, анализ и отображение результатов
измерений осуществляется программным обеспечением, установленным на персональный компьютер
(далее – ПК).
Машины испытательные универсальные гидравлические MTS Criterion 64 выпускаются в
четырех модификациях: С64.305, С64.605, С64.106 и С64.206. Модификации машин отличаются
измерительными диапазонами силы и перемещения подвижной траверсы, массой и габаритными
размерами. Машины модификаций С64.305, С64.605 и С64.106 могут иметь варианты исполнения
колонн силовой рамы: стандартной или увеличенной высоты (с индексом «EL»).

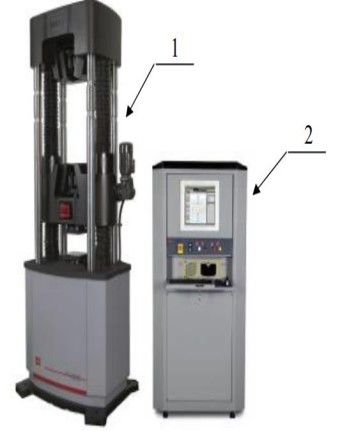

Общий вид машин приведён на рисунке 1.
Рисунок 1 – Общий вид машин испытательных универсальных
гидравлических MTS Criterion 64
(1 – силовая рама, 2 – интегрированная операционная платформа)
Пломбирование машин не предусмотрено.
Программное обеспечение
Дляработысмашинамииспользуетсяметрологическизначимоепрограммное
обеспечение (далее – ПО) «TW Elite», «TW Essential», «TW Express», устанавливаемое на
персональный компьютер. ПО разработано для машин и служит для управления их
функциональными возможностями, сбора данных с датчиков, а также для обработки и
отображения результатов измерений.
Лист № 3
Всего листов 5
ПО защищено от несанкционированного доступа паролями различных уровней доступа.
Уровень защиты ПО – «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
не ниже 3.0.1
не ниже 3.0.1
не ниже 3.0.1
-
Таблица 1 – Идентификационные данные программного обеспечения
TW Elite
Значение
TW Essential
TW Express
-
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
Цифровой идентификатор ПО
Алгоритм вычисления
цифрового идентификатора ПО
Метрологические и технические характеристики
Значение
Диапазон
измерений силы, кН
от 3 до 300
от 3 до 600
от 5 до 1000
±0,5
от 0 до 150
от 0 до 200
от 0 до 250
±0,05
Таблица 2 – Метрологические характеристики
Наименование
характеристики
МодификацияС64.305 С64.305 EL С64.605
С64.605 EL С64.106 С64.106 ELС64.206
от 10 до
2000
Пределы
допускаемой
относительной
погрешности
измерений силы, %
Диапазон
измерений
перемещения
подвижной
траверсы, мм
Пределы
допускаемой
абсолютной
погрешности
измерений
перемещения
подвижной
траверсы в
диапазоне от 0 до
5,0 мм включ., мм
Пределы
допускаемой
относительной
погрешности
измерений
перемещения
подвижной
траверсы в
диапазоне св. 5,0 мм
до верхнего предела
измерений, мм
±1,0
Лист № 4
Всего листов 5
Значение
3300
400
С64.605ЕL
С64.106 С64.106EL С64.206
2780
1170
800
2720 3130 3430
l310 1310 1590
910 910 975
кг, не более
Таблица 3 – Основные технические характеристики
Наименование
характеристики
МодификацияС64.305 С64.305EL С64.605
Габаритные размеры
силовой рамы, мм, не
более:
- высота 2075 2470 2390
- ширина 870 870 1170
- глубина 725 725 800
Масса силовой рамы,
1950 2030 3150
525054009700
1900
1050
770
Габаритные размеры
интегрированной
операционной
платформы, мм, не
более:
- высота
- ширина
- глубина
Масса
интегрированной
операционной
платформы, кг, не
более
Значение
380
+38
-57
50±1
Таблица 4 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, °С
от +15 до +35
Знак утверждения типа
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации
типографическим способом.
Комплектность средства измерений
Обозначение
Количество
Таблица 5 – Комплектность средства измерений
Наименование
Машина испытательная универсальная гидравлическая
MTS Criterion 64 в комплекте (модификация в
соответствии с заказом потребителя)
Комплект шлангов гидравлических
Персональный компьютер с ПО
Комплект кабелей электрических для подключения
Руководство по эксплуатации на русском языке
Методика поверки
-
-
-
-
-
МП АПМ 40-20
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведенывразделе«Основныепонятия»«Машиныиспытательныеуниверсальные
гидравлические MTS Criterion 64. Руководство по эксплуатации».
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к машинам
испытательным универсальным гидравлическим MTS Criterion 64
Техническая документация MTS Systems Corporation, США.
