ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброустановка поверочная 4808-LV
Назначение средства измерений
Виброустановка поверочная 4808-LV (далее – виброустановка) предназначена для
воспроизведения и измерения параметров вибрации (виброускорение, виброскорость, вибро-
перемещение) при проведении поверки и калибровки виброметров, вибропреобразователей и
других средств измерений параметров вибрации.
Описание средства измерений
Принцип действия виброустановки основан на воспроизведении вибростендом сину-
соидальной вибрации и измерения параметров воспроизводимой вибрации при помощи встро-
енных эталонных вибропреобразователей. Виброустановка состоит из:
-вибростенда с постоянным магнитным полем 4808 (фирма «Брюль и Къер», Дания), уси-
лителя мощности модели 2719 (фирма «Bruel & Kjaer», Дания), генератора сигналов специ-
альной формы GFG-3015 (Фирма «Good Will Instrument Co., Ltd.», Тайвань);
- преобразователя пьезоэлектрического 8305 (фирма «Bruel & Kjaer», Дания), акселеромет-ра
пьезоэлектрического модели 356В11 (фирма «PCB Piezotronics, Inc.», США) усилителя
измерительного 2525 (фирма «Bruel & Kjaer», Дания), мультиметра 34401A (фирма «Agilent
Technologies», Малайзия).
Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным
магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавли-
вается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует
переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный
сигнал подается с выхода генератора. Вибростенд преобразует энергию электрического сиг-
нала от усилителя мощности в энергию механических колебаний вибростола. Параметры
вибрации определяются с помощью эталонных виброметров, вибропреобразователи кото-
рых установлены на вибростол виброустановки. Общий вид виброустановки поверочной 4808-
LV представлен на рисунке 1.

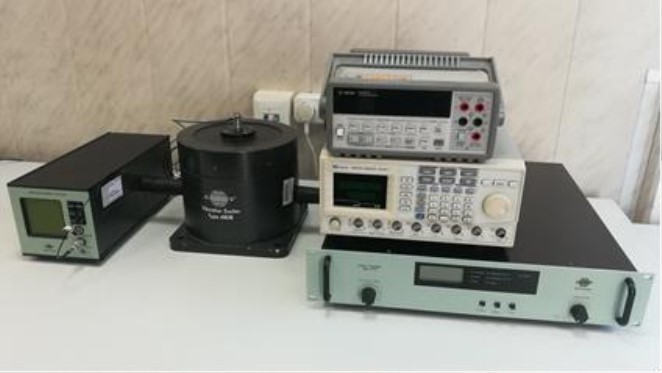

Рисунок 1 – Общий вид виброустановки поверочной 4808-LV
Лист № 2
Всего листов 4
Пломбирование виброустановки поверочной 4808-LV не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
от 5 до 20000
Диапазон воспроизведения (измерения) среднеквадра-
тического значения виброускорения, м/с
2
от 0,05 до 500
Диапазон воспроизведения (измерения) среднеквадра-
тического значения виброскорости, мм/с
от 0,05 до 1000
Диапазон воспроизведения (измерения) размаха
виброперемещения, мм
от 1,4·10
-4
до 12
Коэффициент гармоник виброускорения в
диапазоне частот, %, не более:
от 5 до 20 Гц включ.
св. 20 до 20000 Гц включ.
10
5
± 5,0
± 5,0
± 0,8
Таблица 1 – Метрологические характеристики виброуста
н
овки поверочной 4808-LV
Наименование характеристикиЗначение
1 2
Диапазон частот воспроизведения (измерения) парамет-
ров вибрации (виброускорение, виброскорость, вибро-
перемещение), Гц
7
10
30
Относительный коэффициент поперечного движения
вибростола виброустановки в диапазоне частот, %,
не более:
от 5 до 800 Гц включ.
св. 800 до 10000 Гц включ.
св. 10000 до 20000 Гц включ.
Пределы допускаемой основной погрешности
воспроизведения (измерения) параметров вибрации при
доверительной вероятности 0,95 в диапазоне частот от
5 до 4400 Гц включ. (с преобразователем пьезоэлектри-
ческим 8305), %
Пределы допускаемой основной погрешности
воспроизведения (измерения) параметров вибрации при
доверительной вероятности 0,95 в диапазоне частот св.
4400 до 20000 Гц включ. (с эталонным акселерометром
пьезоэлектрическим модели 356В11), %
Пределы допускаемой основной погрешности
воспроизведения (измерения) параметров вибрации при
доверительной вероятности 0,95 на базовой частоте
160 Гц, %
Лист № 3
Всего листов 4
Продолжение таблицы 1
12
Уровень собственных шумов в рабочей полосе частот
при воспроизведении виброускорения (СКЗ), м/с
2
,0,01
не более
Дополнительная относительная погрешность, вызванная
нестабильностью работы виброустановки за время± 0,5
непрерывной работы, %, не более
Значение
2,0
220 ± 22
50 ± 0,5
8
5
346×290×142
483×350×88
диаметр 215×200
диаметр 15,5×29,3
320×139,5×132,5
374×255×104
10,2×10,2×10,2
Таблица 2 – Основные технические характеристики
Наименование характеристики
Максимальная нагрузочная масса, кг, не более
Напряжение питающей сети, В
Частота питающей сети, Гц
Время непрерывной работы, ч
Время готовности к работе после включения электропитания,
мин, не более
Габаритные размеры (длина×ширина×высота), мм, не более:
- генератор сигналов специальной формы GFG-3015
- усилитель мощности 2719
- вибростенд с постоянным магнитным полем 4808
- преобразователь пьезоэлектрический 8305
- усилитель измерительный 2525
- мультиметр 34401А
- акселерометр пьезоэлектрический модели 356В11
Масса, кг, не более:
- генератор сигналов специальной формы GFG-3015
- усилитель мощности 2719
- вибростенд с постоянным магнитным полем 4808
- преобразователь пьезоэлектрический 8305
- усилитель измерительный 2525
- мультиметр 34401А
- акселерометр пьезоэлектрический модели 356В11
5,0
14,0
35,0
0,04
3,6
3,6
0,004
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта методом печати или
наклейки.
Комплектность средства измерений
1
EF831885
1
2582749
1
Кол-во,
экз.
3
Обозначение
2
2582749
B2719E02A04K0307
1
Таблица 3 – Комплектность средства измерений
Наименование
1
Виброустановка поверочная 4808-LV
в составе:
Генератор сигналов специальной формы
GFG-3015
Усилитель мощности 2719
Вибростенд с постоянным магнитным
полем 4808
Лист № 4
Всего листов 4
2 3
2619711 1
2855541
Продолжение таблицы 3
1
Преобразователь пьезоэлектрический 8305
Акселерометр пьезоэлектрический модели
356В11
Усилитель измерительный 2525
Мультиметр 34401А
Руководство по эксплуатации
Паспорт
Методика поверки
2628926 1
MY45030103 1
ЛТДВ.402152.004 РЭ 1
ЛТДВ.402152.004 ПС 1
ЛТДВ.402152.004 МП1
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к виброуста-
новке поверочной 4808-LV
ГОСТ 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара.
Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем.
Приказ Федерального агентства по техническому регулированию и метрологии от 27
декабря 2018 г. № 2772 об утверждении государственной поверочной схемы для средств из-
мерений виброперемещения, виброскорости, виброускорения и углового ускорения.
Виброустановка поверочная 4808-LV. Руководство по эксплуатации
ЛТДВ.402152.004 РЭ.
Виброустановка поверочная 4808-LV. Паспорт ЛТДВ.402152.004 ПС.
