Номер госреестра:
81052-21
Наименование СИ:
Системы измерений
Обозначение типа:
Давление-путь СиЗ-ДП
Производитель:
Общество с ограниченной ответственностью "Омский завод транспортного машиностроения" (ООО "ОЗТМ"), г. Омск, ул. Нефтезаводская, д.42 А, офис 21
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» марта 2021 г. №237
Лист № 1
Регистрационный № 81052-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений «Давление-Путь» Си3-ДП»
Назначение средства измерений
Системы измерений «Давление-Путь» Си3-ДП» предназначены для измерения
линейного перемещения плунжера гидравлического пресса, измерения избыточного
давления гидравлического пресса, вычисления усилия, создаваемого гидравлическим
прессом,ипостроенияпорезультатамизмеренийдиаграммызапрессовкипри
формировании колесных пар рельсового подвижного состава.
Описание средства измерений
Принцип действия систем измерений «Давление-Путь» Си3-ДП» (далее - системы)
основан на измерении линейного перемещения измерительной рейки, механически связан-
ной с плунжером гидравлического пресса, и одновременного измерении избыточного дав-
ления, создаваемого прессом.
Перемещение измерительной рейки с помощью шестеренчатой передачи преобразу-
ется в угловой поворот энкодера, количество импульсов которого, пропорциональное углу
поворота, подсчитывается в блоке регистрации и управления.
В блок регистрации и управления также поступает цифровой сигнал от преобразо-
вателя давления с цифровым выходом. По результатам измерения вычисляется значение
усилия запрессовки и формируется графическое изображение зависимости линейного пере-
мещения от избыточного давления (диаграмма запрессовки).
Конструктивно системы состоят из блока регистрации и управления, датчика ли-
нейного перемещения и преобразователя давления, в качестве которого могут использовать-
ся датчики давления интеллектуальные ZET 7012 (Рег.№ 55763-13) или преобразователи из-
мерительные СДВ (Рег.№28313-11)
Датчик линейного перемещения содержит измерительную рейку, угловой энкодер и
набор концевых выключателей на основе индуктивных датчиков.
Блок регистрации и управления содержит блоки питания, контроллер, обеспечива-
ющий приём и формирование необходимых сигналов управления, а также электронное вы-
числительное устройство (промышленный компьютер). Промышленный компьютер функ-
ционирует под управлением операционной системы семейства Microsoft Windows версии не
ниже 7 с установленной средой исполнения Java Runtime Environment версии не ниже 8 и
имеет внешние интерфейсы информационного обмена RS485, VGA, USB, Ethernet, порты
которых выведены на лицевую панель корпуса блока, в том числе для подключения
устройств ввода вывода (монитор, клавиатуру, манипулятор «мышь»).
Преобразователи давления подключаются к блоку регистрации и управления через
интерфейс RS485 по протоколу MODBUS RTU.
Лист № 2
всего листов 6
Внешний вид системы показан на рисунке 1. Места размещения знака утверждения
типа и пломбирования показаны на рисунке 2.

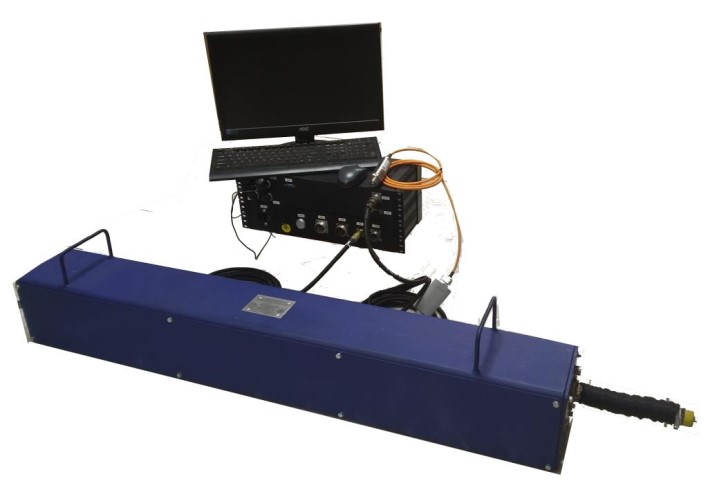

Рисунок 1. Общий вид системы измерений
Программное обеспечение
Программноеобеспечениесистемыпредставленоспециализированным
программным обеспечением промышленного компьютера, функционирующим в среде
исполненияJava RuntimeEnvironment. Выполненоразделениекомпонентов
специализированного программного обеспечения наметрологически значимыеи
Место пломбирования

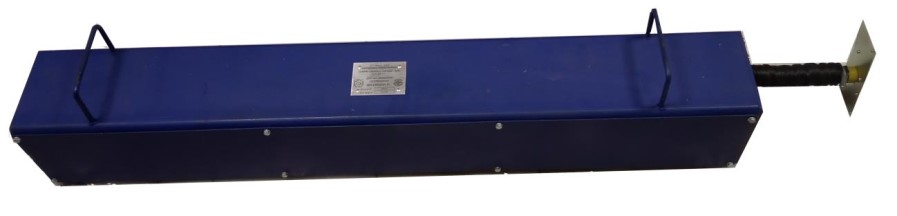

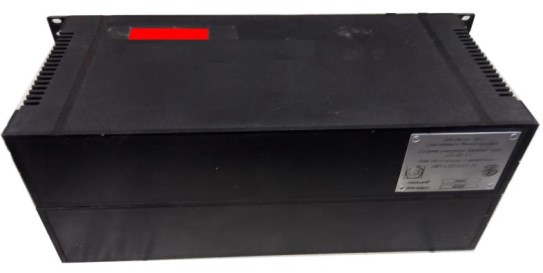

Рисунок 2. Места размещения знака утверждения типа и пломбирования
Место нанесения
знака утверждения типа
Лист № 3
всего листов 6
метрологически незначимые. Идентификационные признаки метрологически значимых
компонентов специализированного программного обеспечения приведены в таблицах 1, 2,
3, 4, 5, 6, 7.
Таблица 1 - Идентификационные признаки компонента специализированного программного
обеспечения «Модуль отображения»
Значение
Info.class
1.0
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
Цифровой идентификатор ПО
CFF20C0335C51156497B664E411DB1CC
Алгоритм вычисления цифрового иденти-MD5
фикатора ПО
Таблица 2
-
Идентификационные признаки компонента специализированного программного
обеспечения «Модуль преобразования перемещения»
Значение
LIR.class
1.0
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
Цифровой идентификатор ПО
4CCDB6C87B4DD4B8BF98CABDBE023C8F
Алгоритм вычисления цифрового иденти-MD5
фикатора ПО
Таблица 3 - Идентификационные признаки компонента специализированного программного
обеспечения «Модуль измерения давления»
Значение
DMP331.class
1.0
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
Цифровой идентификатор ПО
FB071B3FD3B42CA228C213F11170AECB
Алгоритм вычисления цифрового иденти-MD5
фикатора ПО
Таблица 4 - Идентификационные признаки компонента специализированного программного
обеспечения «Модуль преобразования в усилие»
Значение
Force.class
1.0
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
Цифровой идентификатор ПО
8402639AEE1B3C19FC58773396D9E6C7
Алгоритм вычисления цифрового иденти-MD5
фикатора ПО
Таблица 5 - Идентификационные признаки компонента специализированного программного
обеспечения «Модуль вычисления полиномов»
Значение
Polynom.class
1.0
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
Цифровой идентификатор ПО
72DD85D08249397A4854380FDA1D7BF1
Алгоритм вычисления цифрового иденти-MD5
фикатора ПО
Лист № 4
всего листов 6
Таблица 6 - Идентификационные признаки компонента специализированного программного
обеспечения «Модуль отображения меню калибровки»
Значение
Calibrate.trial
1.0
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
Цифровой идентификатор ПО
91E255D13F2C89100F9AEC11AA663E02
Алгоритм вычисления цифрового иденти-MD5
фикатора ПО
Таблица 7 - Идентификационные признаки компонента специализированного программного
обеспечения «Модуль отображения графиков»
Значение
Painter.class
1.0
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
Цифровой идентификатор ПО
6F673D33EB797253182545BE9B0EF358
Алгоритм вычисления цифрового иденти-MD5
фикатора ПО
Защита метрологически значимых компонентов специализированного программного
обеспечения и настроек от преднамеренных и непреднамеренных изменений реализована
путем контроля цифрового идентификатора, вычисляемого по алгоритму MD5 (RFC1321).
компонентов специализированного
и непреднамеренных изменений
Уровень защиты метрологически значимых
программногообеспеченияотпреднамеренных
соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 8 – Метрологические характеристики
Наименование характеристики
Диапазон измерений линейного перемещения, мм
Значение
характеристики
От 0 до 999,9
Дискретность отображения результата измерений линейного0,1
перемещения, мм
Пределы допускаемой абсолютной погрешности измерений±1
линейного перемещения, мм
Диапазон измерений избыточного давления, МПаОт 0 до 40
Дискретность отображения результата измерений избыточного 1
давления, кПа
Пределыдопускаемойосновнойприведеннойпогрешности±0,25
избыточного давления, %
Дискретностьотображениярезультатавычисленийусилия0,1 (0,01)
запрессовки, кН (тс)
Лист № 5
всего листов 6
Таблица 9 – Технические характеристики
Наименование характеристики
Значение
характеристики
IP40
IP20
300 x 200 x 1500
230 x 200 x 500
60
10
(24 ± 2,4)
RS485,
MODBUS RTU
(220 ± 22)
100
Степень защиты ГОСТ 14254, обеспечиваемая оболочкой:
- датчика линейного перемещения
- блока регистрации и управления
Габаритные размеры, не более, мм:
- датчика линейного перемещения
- блока регистрации и управления
Масса, не более, кг:
- датчика линейного перемещения
- блока регистрации и управления
Напряжение постоянного тока для питания преобразователя дав-
ления, В
Интерфейс и протокол информационного обмена c
преобразователем давления
Напряжение питания переменного тока частотой (50±1) Гц, В
Потребляемая мощность БРУ, не более, Вт
Рабочие условия применения:
– температура окружающего воздуха,
о
С
–относительная влажность (при температуре 25 ºС), не более, %
– атмосферное давление, кПа
Средняя наработка на отказ, не менее, ч
Средний срок службы, не менее, лет
от 5до 40
90
от 84 до 106,7
30 000
10
Знак утверждения типа
наносится по центру в верхней части титульного листа эксплуатационного документа –
формуляра НВРС.438120.001 ФО типографским способом, на маркировочные таблички кор-
пусов датчика линейного перемещения и блока регистрации и управления методом грави-
ровки.
Комплектность средства измерений
Сетевой кабель 220 В
1
Таблица 10 – Комплект поставки Системы измерений «Давление-Путь» Си3-ДП»
Наименование
Блок регистрации и управления (БРУ)
Датчик линейного перемещения (ДЛП)
Преобразователь избыточного давления
Кабель БРУ-ДЛП
Кол-во, шт.
1
1
1*
1
Обозначение
НВРС.438120.001.01
НВРС.438120.001.02
ZET 7012 или CДВ
НВРС.438120.001.03
CEE 7/7 - IEC 320 C13 1,8 м
или аналогичный
НВРС.438120.001.04
Кнопка-замыкатель нулевого положения ДЛП
Пластина-стопор
Клавиатура c интерфейсом USB
Манипулятор типа «мышь» USB
Монитор VGA
Печатающее устройство c интерфейсом USB
НВРС.438120.001.05
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
Лист № 6
всего листов 6
НВРС.438120.001 ФО
1
НВРС.438120.001 РЭ
1
1
Обозначение
Кол-во, шт.
Продолжение таблицы 10
Наименование
Система измерений «Давление-Путь» Си3-
ДП». Формуляр
Система измерений «Давление-Путь» Си3-
ДП». Руководство по эксплуатации
Системы измерений «Давление-Путь» Си3-
ДП». Методика поверки
МП-303-RA.RU.310556-
2020
Преобразователь давления. Паспорт (Эти-
кетка)
ЗТМС.406230.001ПС
(
АГБР.406239.001
1*
ЭТ)
*- определяется заказом
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
измерений «Давление-Путь» Си3-ДП»
1 Государственная поверочная схемы для средств измерений длины в диапазоне от
1•10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом
Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018
г. № 2840.
2 ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств
измерений избыточного давления до 250 МПа.
3 НВРС.438120.001ТУСистемыизмерений«Давление-Путь»Си3-ДП».
Технические условия.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 78528-20 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) Беловская ГРЭС АО "Кузбассэнерго" | ООО "Автоматизированные системы в энергетике", г.Владимир | 4 года | Перейти | |
| 68252-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Вешенская-2 | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 40591-14 | Спектрофотометры | СПЕКС ССП | АО "Спектроскопические системы", г.Москва | 1 год | Перейти |
| 46518-11 | Диоптриметры эталонные автоматизированные | ДЭА-1 | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 73429-18 | Система измерений количества и параметров нефти сырой в составе малогабаритной блочной сепарационно-наливной установки (МБСНУ) Ялтаусского месторождения | Нет данных | ООО "Корпорация Уралтехнострой", г.Уфа | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
