Штангенциркули Holex, ГРСИ 80932-21

Смотреть ГРСИ
80931-21

Номер госреестра:

80932-21

Наименование СИ:

Штангенциркули

Обозначение типа:

Holex

Производитель:

Компания Hoffmann GmbH Qualitätswerkzeuge, Германия. Адрес: Haberlandstraße 55 D-81241 München-Germany

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

24.02.2026

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «24» февраля 2021 г. № 164

Лист № 1

Регистрационный № 80932-21Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули Holex

Назначение средства измерений

Штангенциркули Holex (далее – штангенциркули) предназначены для измерений

наружных и внутренних линейных размеров изделий, а также для измерений глубины.

Описание средства измерений

Принцип действия штангенциркулей основан на считывании либо с основной шкалы

и вспомогательного нониуса, либо с экрана цифрового отсчетного устройства значения

перемещения рамки, соответствующего измеряемому размеру.

Штангенциркули с отсчетом по нониусу состоят из штанги, рамки с нониусом,

зажимающегоэлементалибобыстродействующегозажима,измерительныхгубок,

глубиномера (исполнения ШЦ-I, ШЦ-I с цилиндрическим глубиномером, ШЦ-I с

быстродействующим зажимом, ШЦ-I без параллакса).

Штангенциркули с цифровым отсчетным устройством состоят из штанги, рамки с

цифровым отчетным устройством, зажимающего элемента (у исполнения ШЦЦ с двумя

подвижными губками два зажимающих элемента), измерительных губок, глубиномера

(исполнение ШЦЦ-I). На рамке с цифровым отсчетным устройством находятся кнопки

включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO). Питание

штангенциркуля с цифровым отсчетным устройством осуществляется от встроенного

источника питания.

Штангенциркули выпускаются в следующих исполнениях, которые отличаются

конструкцией, метрологическими и техническими характеристиками согласно таблицам 1-3:

- ШЦ-I (Рисунок 1);

- ШЦ-I с цилиндрическим глубиномером (Рисунок 2);

- ШЦ-I с быстродействующим зажимом (Рисунок 3);

- ШЦ-I без параллакса (Рисунок 4);

- ШЦ для измерений пазов (Рисунок 5);

- ШЦ-II (Рисунок 6);

- ШЦ-III (Рисунок 7); -

ШЦЦ-I (Рисунок 8); -

ШЦЦ-II (Рисунок 9);

- ШЦЦ с двумя подвижными губками (Рисунок 10).

Общий вид штангенциркулей представлен на рисунках 1-10.

Лист № 2

Всего листов 8

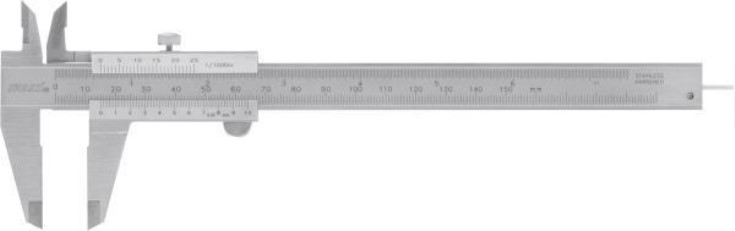

Рисунок 1 – Общий вид штангенциркулей исполнения ШЦ-I

Рисунок 2 – Общий вид штангенциркулей исполнения ШЦ-I с цилиндрическим глу-

биномером

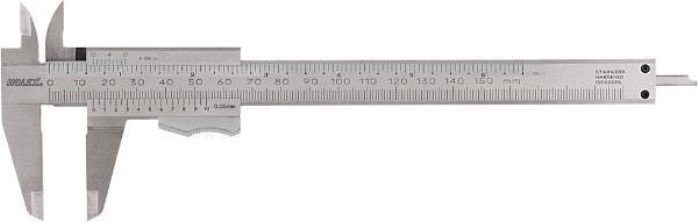

Рисунок 3 – Общий вид штангенциркулей исполнения ШЦ-I с быстродействующим

зажимом

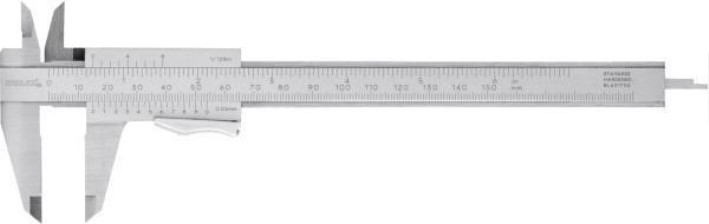

Рисунок 4 – Общий вид штангенциркулей ШЦ-I без параллакса

Лист № 3

Всего листов 8

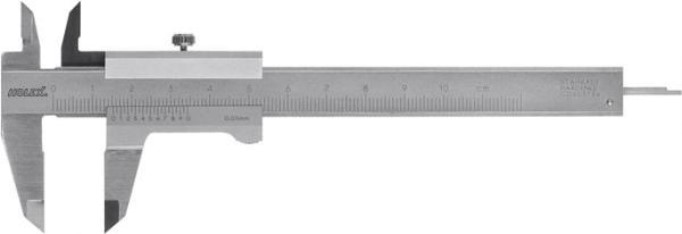

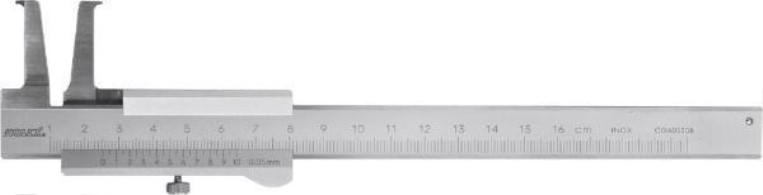

Рисунок 5 – Общий вид штангенциркулей исполнения ШЦ для измерений пазов

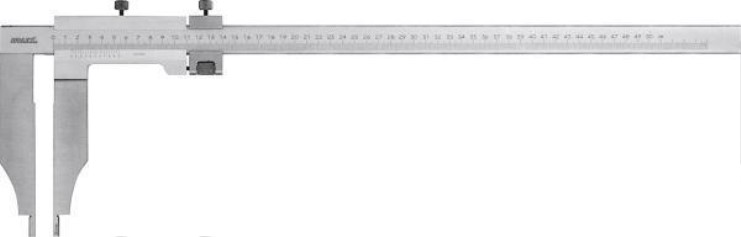

Рисунок 6 – Общий вид штангенциркулей исполнения ШЦ-II

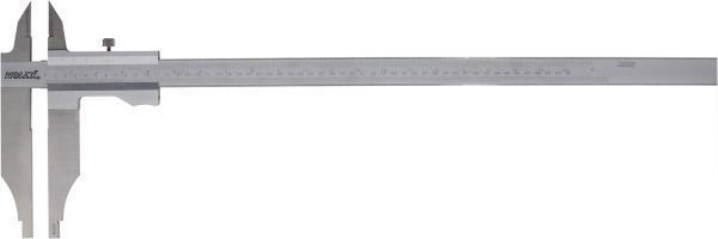

Рисунок 7 – Общий вид штангенциркулей исполнения ШЦ-III

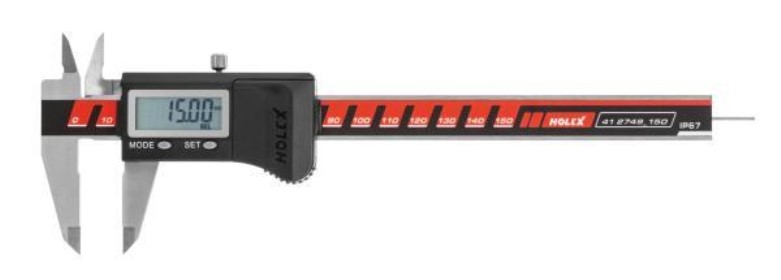

Рисунок 8 – Общий вид штангенциркулей исполнения ШЦЦ-I

Лист № 4

Всего листов 8

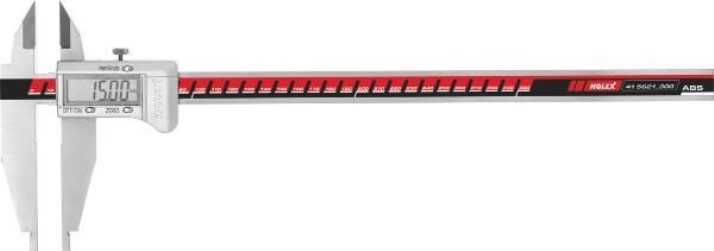

Рисунок 9 – Общий вид штангенциркулей исполнения ШЦЦ-II

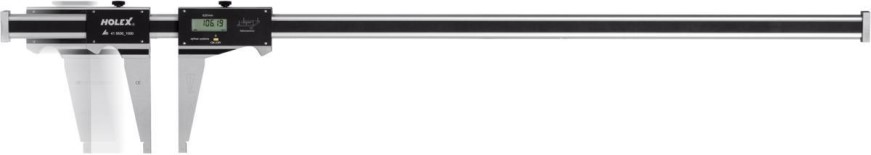

Рисунок 10 – Общий вид штангенциркулей исполнения ШЦЦ с двумя подвижными

губками

Пломбирование штангенциркулей не предусмотрено.

Программное обеспечение

Штангенциркулисцифровымотсчетнымустройствомимеютвстроенное

программноеобеспечение, которое записывается вэнергонезависимуюпамять

штангенциркуля при выпуске из производства и не может быть изменено в процессе

эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ)

измерительную

соответствии с

исключает возможность несанкционированного влияния на ПО СИ и

информацию. Уровень защиты программного обеспечения «высокий» в

Р 50.2.077-2014.

Лист № 5

Всего листов 8

Исполнение

Диапазон

измерений,

мм*

ШЦ-I

±0,05

0,05

от 0 до 150

±0,03

0,02

от 0 до 150

±0,05

0,05

от 0 до 150

±0,05

ШЦ-II

ШЦ-III

0,01

ШЦЦ-II

ШЦЦ с двумя

подвижными

губками

Метрологические и технические характеристики

Таблица 1 – Метрологические характеристики

Пределы

допускаемой

абсолютной

погрешности

при измерении

глубины,

равной 20 мм,

мм

Цена единицы

наименьшего

разряда

цифрового

отсчетного

устройства /

цена деления

нониуса, мм

от 0 до 100

от 0 до 150

от 0 до 200

от 0 до 300

Пределы

допускаемой

абсолютной

погрешности

при измерении

наружных и

внутренних

размеров, мм

±0,05

ШЦ-I с цилиндриче-

ским

глубиномером

ШЦ-I с быстродей-

ствующим

зажимом

ШЦ-I без

параллакса

ШЦ для

измерений пазов

ШЦЦ-I

±0,03

от 10 до 160

от 26 до 200

от 0 до 200

от 0 до 300

от 0 до 500

от 0 до 750

от 0 до 1000

от 0 до 500

от 0 до 800

от 0 до 1000

от 0 до 150

от 0 до 300

от 0 до 500

от 0 до 750

от 0 до 1000

от 0 до 1500

от 0 до 2000

от 0 до 3000

±0,10**

±0,05

±0,10

±0,15

±0,10

±0,15

±0,03

±0,04

±0,06

±0,07

±0,06

±0,10

±0,13

±0,25

________________

* Нижняя граница диапазона измерений установлена для наружных размеров. Для внут-

ренних размеров нижняя граница диапазона измерений равна 10 мм (кроме исполнения

ШЦ для измерений пазов. Для исполнений ШЦ-II, ШЦ-III, ШЦЦ-II и ШЦЦ с двумя по-

движными губками нижняя граница диапазона измерений равна g, где g – размер сдвину-

тых до соприкосновения губок с цилиндрическими измерительными поверхностями)

** Пределы допускаемой абсолютной погрешности при измерении внутренних размеров

Лист № 6

Всего листов 8

Таблица 2 – Основные технические характеристики

Наименование характеристики

0,32

0,63

0,25

0,01

0,02

0,01

10±0,02

±0,01

Средний срок службы, лет, не менее

Значение для исполнений с верхним

пределом измерений

до 200 мм

до 300 мм

до 3000 мм

±0,03

Параметр шероховатости Ra плоских и

цилиндрических измерительных поверхностей,

мкм, не более

Параметр шероховатости Ra измерительных

поверхностей кромочных губок и плоских

вспомогательных измерительных поверхностей,

мкм, не более

Расстояние от верхней кромки края нониуса до

поверхности шкалы штанги, мм, не более*

Усилие перемещения рамки по штанге, Н, не

более

Отклонение от плоскостности и

прямолинейности измерительных поверхностей

губок на 100 мм длины измерительной

поверхности, мм, не более

Отклонение от прямолинейности торца штанги,

мм, не более**

Отклонение от параллельности плоских

измерительных поверхностей губок для

измерений наружных размеров на 100 мм длины

измерительной поверхности, мм, не более

Отклонение от параллельности измерительных

поверхностей губок для внутренних измерений,

мм, не более***

Расстояние между измерительными

поверхностями губок для внутренних измерений

штангенциркулей, установленных на размер

10 мм, мм***

Допускаемое отклонение размера губок с

цилиндрическими измерительными

поверхностями для измерений внутренних

размеров от номинального значения, мм

- при цене деления нониуса 0,02 мм и цене

единицы наименьшего разряда цифрового

отсчетного устройства 0,01 мм;

- при цене деления нониуса 0,05 мм

Условия эксплуатации:

- температура окружающей среды, ºС

- относительная влажность, %, не более

от +15 до +25

_______________

* Для штангенциркулей с отчетом по нониусу кроме исполнения ШЦ-I без параллакса

** Для штангенциркулей с глубиномером

*** Не распространяется на исполнение ШЦ для измерений пазов

Лист № 7

Всего листов 8

Таблица 3 – Длина вылета губок, габаритные размеры и масса штангенциркулей

Исполнение

Диапазон

измерений,

мм

Длина вылета

губок, мм, не

менее*

ШЦ-I

от 0 до 150

40/16/-

от 0 до 150

40/16/-

ШЦ-I без параллакса

от 0 до 150

40/16/-

ШЦ-II

ШЦ-III

ШЦЦ-II

ШЦЦ с двумя

подвижными

губками

Габаритные размеры:Масса,

длина×ширина×высота, кг, не

мм, не болееболее

от 0 до 100

от 0 до 150

от 0 до 200

от 0 до 300

30/16/-

40/16/-

50/16/-

64/16/-

199×76×220,15

277×122×250,18

309×114×220,45

422×132×300,80

272×102×220,18

ШЦ-I с

цилиндрическим

глубиномером

ШЦ-I с

быстродействующим

зажимом

274×112×430,36

257×102×350,39

ШЦ для измерений

пазов

ШЦЦ-I

от 10 до 160

от 26 до 200

от 0 до 200

от 0 до 300

от 0 до 500

от 0 до 750

от 0 до 1000

от 0 до 500

от 0 до 800

от 0 до 1000

от 0 до 150

от 0 до 300

от 0 до 500

от 0 до 750

от 0 до 1000

от 0 до 1500

от 0 до 2000

от 0 до 3000

25/3**

60/7**

60/20/10

90/35/10

150/40/10

150/50/15

150/-/15

200/-/15

40/16/-

90/40/10

150/40/10

150/50/15

150/-/15

250×88×22 0,26

313×106×22 0,38

362×157×50 0,57

460×272×32 1,42

725×265×40 3,44

1025×275×50 4,64

1240×280×40 6,60

730×300×60 2,80

1030×280×45 5,60

1260×320×65 7,00

325×80×18 0,25

511×218×40 1,42

725×267×48 2,88

1050×260×50 4,60

1340×340×60 2,00

1840×340×60 2,50

2350×340×60 3,00

3360×340×60 5,00

_______________

* Длина вылета губок с плоскими измерительными поверхностями для измерений

наружных размеров/с кромочными измерительными поверхностями/с цилиндрическими

измерительными поверхностями для измерений внутренних размеров

** Для исполнения ШЦ для измерений пазов указана длина вылета губок/длина

измерительного наконечника

Лист № 8

Всего листов 8

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Обозначение

Наименование

Штангенциркуль

Элемент питания

Футляр

Руководство по эксплуатации

Методика поверки

МП 80-233-2020

Количество

1 шт.

1 экз.

_______________

Для штангенциркулей с цифровым отсчетным устройством

Поставляется один экземпляр в один адрес

Сведения о методиках (методах) измерений

п. 6 «Использование штангенциркуля» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к штангенцир-

кулям Holex

Техническая документация компании Hoffmann GmbH Qualitätswerkzeuge.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
75563-19	Штангенциркули	Holex серии 41	Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия	1 год	Перейти
260-49	Штангенциркули с величиной отсчета по нониусу 0,1; 0,05 и 0,02 мм с верхними пределами измерения 100 ... 1000 мм (по ГОСТ 166-41)	ШЦ	Завод "Калибр", г.Москва	Нет данных	Перейти
10597-86	Штангенциркули	EN 111	Фирма "Carl Zeiss Industrielle Messtechnik GmbH", Германия	1 год	Перейти
36601-07	Штангенциркули нониусные с глубиномером	ROCH, TESA SWISSCAL 2, ETALON 117, TESA CC, ETALON	Фирма "TESA SA", Швейцария	1 год	Перейти
11333-88	Штангенциркули	156	Фирма "VEB Feinmesszeugfabrik", Германия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуШтангенциркули HolexГРСИ 80932-21

Заказать поверку
Штангенциркули Holex
ГРСИ 80932-21
