Измерители-регистраторы автономные серии EClerk-М EClerk-М, ГРСИ 80931-21
Номер госреестра:
80931-21
Наименование СИ:
Измерители-регистраторы автономные серии EClerk-М
Обозначение типа:
EClerk-М
Производитель:
Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ"), г. Новосибирск, ул. Дачная, 60
Межповерочный интервал:
2 года - для исполнений EClerk-М-01/11-2Pt/K/T/PT; 1 год - для исполнений EClerk-М-01/11-RHT/RHTP
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.02.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» февраля 2021 г. № 164
Лист № 1
Регистрационный № 80931-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители–регистраторы автономные серииEClerk–М
Назначение средства измерений
Измерители–регистраторыавтономныесерии
предназначеныдляизмерений(совместнос
EClerk–М (далее – приборы)
первичными измерительными
преобразователями) температуры жидкостей, газов и сыпучих продуктов, относительной
влажности неагрессивных газовых сред, атмосферного и избыточного давлений.
Описание средства измерений
Принцип действия приборов основан на измерении и преобразовании сигналов
измерительных преобразователей температуры, относительной влажности, давления, записи
результатов во внутреннюю память прибора с периодом регистрации от 1 с до 24 ч и
отображении текущих значений на дисплее при его наличии.
Принцип действия преобразователей температуры приборов основан на свойстве
термопреобразователейсопротивленияизменятьэлектрическоесопротивлениес
изменением температуры или на свойстве генерировать ЭДС при возникновении разности
температуры между горячим спаем и свободными концами термопары.
Принцип действия преобразователей относительной влажности приборов основан на
диэлектрической проницаемости влагочувствительного слоя от количества сорбированной
влаги и последующем измерении емкости.
Принцип действия преобразователей давления приборов основан на зависимости
сопротивления встроенного элемента от деформации.
Приборы имеют различные исполнения по способу подключений измерительных
преобразователей:
G1 - встроенный преобразователь температуры или преобразователи температуры и
относительной влажности или преобразователи температуры, относительной влажности и
атмосферного давления;
G2 - жесткозакрепленный зонд температуры;
G3 - клеммы для подключения посредством кабеля преобразователя температуры или
преобразователя температуры и избыточного давления.
Приборы в зависимости от исполнения предназначены:
– 2Pt - для измерений температуры с одним или двумя термопреобразователями в диапазоне
от минус 75 до плюс 200 °С или в исполнении С в диапазоне от минус 196 до плюс 200 °С
(Pt1000 α=0,00385 °С
–1
);
– T - для измерений температуры в диапазоне от минус 40 до плюс 55 °С [встроенный в
корпус термопреобразователь (Т) с цифровым выходом];
– K - для измерений температуры в диапазоне от минус 75 до плюс 800 °С для исполнения с
зондом или до плюс 1200 °С для исполнения с клеммами подключения термопары [термопара
ХА(К)] с компенсацией температуры холодного спая в режиме эксплуатации от минус 40 до
плюс 55 °С;
Лист № 2
Всего листов 8
– RHT - для измерений температуры в диапазоне от минус 40 до плюс 55 °С и отн.
влажности воздуха в диапазоне от 0 до 98 %;
– RHTP - для измерений температуры в диапазоне от минус 40 до плюс 55 °С, отн.
влажности воздуха в диапазоне от 0 до 98 % и атмосферного давления в диапазоне от 30 до
110 кПа (или от 225 до 825 мм рт.ст.);
– PT - для измерений температуры в диапазоне от минус 40 до плюс 120 °С и избыточного
давления в диапазоне от 0 до 600 кПа, до 2450 или до 6000 кПа (от 0 до 6, до 24,5 или до
60 кгс/см
2
).
Приборы в зависимости от назначения выпускаются двух модификаций:
– EClerk
®
–М –01 – регистратор (отсутствие цифрового индикатора);
– EClerk
®
–М –11 – измеритель–регистратор (наличие цифрового индикатора).

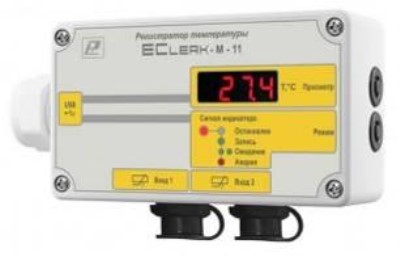

исп. EClerk
®
–М –11 в исполнении G2
Приборы в корпусе портативного типа Р
Приборы в корпусе настенного типа НР
исп. EClerk
®
–М –11 исполнение G3
( Зонд температуры поставляется отдельно)
исп. EClerk
®
–М –11 – 2Pt – G3
( Зонды поставляются отдельно)

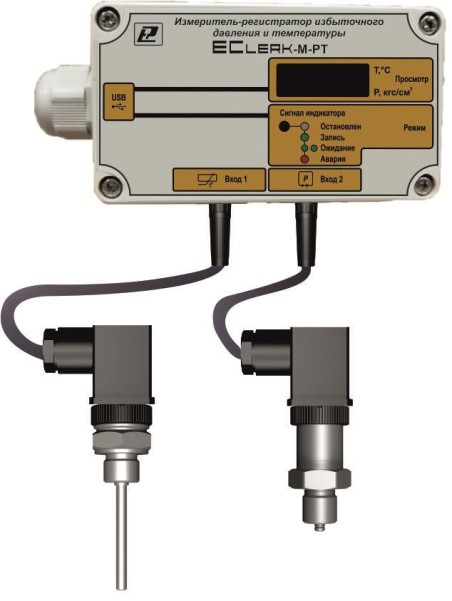

исп. EClerk
®
–М –11 – РТ– G3
( Зонды входят в комплект)
Лист № 3
Всего листов 8
Рисунок 2 – Приборы, пример пломбирования
Программноеобеспечение
Приборы функционируют под управлением встроенного программного обеспечения,
которое является неотъемлемой его частью. Программное обеспечение осуществляет
функциисбора,обработки,передачи,храненияипредставленияизмерительной
информации при наличии дисплея.
Приборы работают с автономным ПО «EClerk 2.0» для персонального компьютера,
которое находится в свободном доступе на сайте
ПО «EClerk 2.0»
позволяет считать записанные значения из памяти прибора для последующей обработки и
определить версию встроенного ПО в окне «Настройки/Информация о приборе»,
автономного ПО - «Меню/Справка».
Уровень защиты программного обеспечения приборов от преднамеренных или
непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077–2014.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
К метрологически значимой части ПО СИ относится файл: EClerk2.0.ехе
Идентификационные данные (признаки)
Значение
Таблица 1-Идентификационные данные программного обеспечения
встроенноеавтономное
Идентификационное наименование ПО-
Номер версии (идентификационный номер) ПО, не ниже Е1.0
Цифровой идентификатор ПО
-
EClerk 2.0
2.0
-

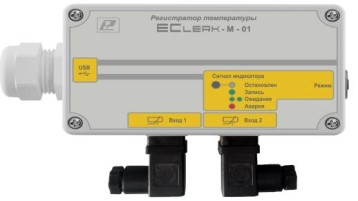

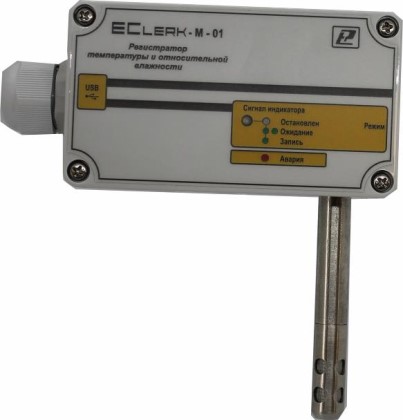

исп. EClerk®–М в исполнении G1исп. EClerk®–М –01 –RHT – G1

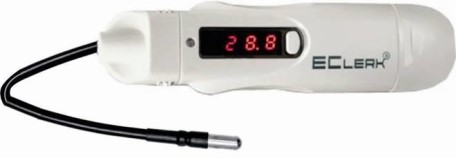

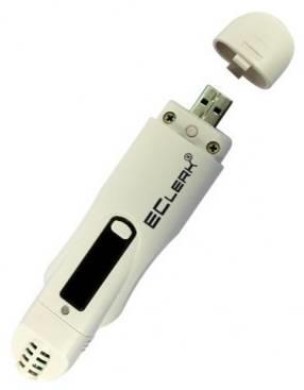

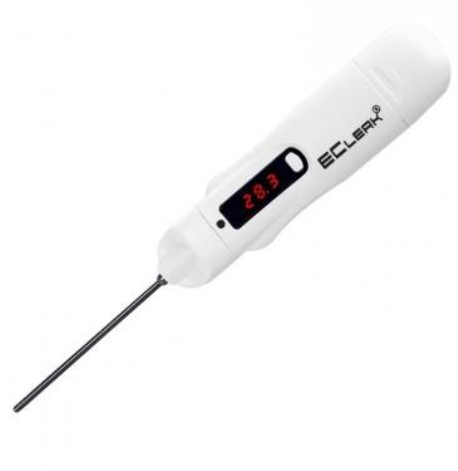

Рисунок 1 – Общий вид приборов
Пломбы
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Наименование характеристики
Значение
от -40 до +55
от -40 до +120
±(0,5+0,002∙|Т
изм.
2)
|)
±1,0
±(0,1+0,0006∙|Т
изм.
2)
|)
––
±(0,1+0,0006∙|Т
изм.
2)
|)
––
––
––
Таблица 2 – Метрологические характеристики
Исполнение EClerk –М-2Pt
KTRHTRHTРРТ
456
7
3
от -75 до +800;
от -75 до +1200
1
Диапазоны измерений температуры,
°С
Пределы допускаемой основной
абсолютной погрешности
измерений температуры
1)
, °С
2
от -75 до +200;
от -196 до +200
±(0,2+0,001∙|Т
изм.
2)
|)
в диапазоне
от -75 до+200 °С;
±(0,4+0,001∙|Т
изм
2)
|)
в диапазоне
от -196 до +200 °С
±0,5±0,4
––––––
Пределы допускаемой
дополнительной абсолютной
погрешности измерений темпе-
ратуры, вызванной изменением
температуры эксплуатации от
20±2 °С, на каждые 10 °С, °С
Диапазон измерений
относительной влажности, %
Пределы допускаемой
абсолютной погрешности
измерений относительной
влажности, %
––––––
от 0 до 98
(без конденсации влаги)
±2,5
в диапазоне от 0 до 90 %
включ.;
±4,0
в диапазоне св.90 до 98 %
Диапазон измерений
атмосферного давления, кПа
––––––––
от 30 до 110
(от 225
до 825 мм
рт.ст.)
Лист № 5
Всего листов 8
––
±1,0
±0,3
2345
67
––––––––
±0,2––
1
Пределы допускаемой
абсолютной погрешности
измерений атмосферного
давления, кПа
Диапазон измерений избыточного
давления, кПа
от 0 до 600
(от 0 до 6 кгс/см
2)
,
от 0 до 2450
(от0 до24,5 кгс/см
2
);
от 0 до 6000
(от 0 до 60 кгс/см
2
)
Пределы допускаемой
приведенной к верхнему пределу––
измерений погрешности
избыточного давления
1)
, %
Пределы допускаемой
дополнительной приведенной к
верхнему пределу измерений
избыточного давления––
погрешности, вызванной
изменением температуры
эксплуатации от 20±2 °С, на каждые
10 °С, %
Нормальные условия измерений:
- диапазон температуры
окружающего воздуха,
Сот +18 до +22
- относительная влажность воздуха,
%, не более
75
- атмосферное давление, кПаот 84 до 106,7
_________
1)Погрешность нормируется для прибора в комплекте с чувствительными элементами для исполнений G1, G2, G3 (РТ) и без учета
погрешности подключаемых термопреобразователей в исполнении G3;
2) Тизм. – измеренное значение температуры
Лист № 6
Всего листов 8
от 2,7 до 3,6
40
есть
от 1 с до 24 ч
21
от -40 до +55
Значение
2
140×34×20
115×65×41
3×120 (200; 300; 500)
4×120 (200; 300; 500)
0,1
0,15
0,1;
1,0 для исполнения EClerk–М – K
Таблица 3 – Основные технические характеристики
Наименование характеристики
1
Напряжение питания постоянным током, В
батарея (&fraq12;АА)
Габаритные размеры
электронный блок (Д × Ш × В), мм, не более
конструктивное исполнение
Р
НР
зонд (диаметр ×длина), мм, не более
1)
конструктивное исполнение
Р
НР
Минимальная глубина погружения
термопреобразователя (мм)
2)
Масса прибора (без зонда), кг, не более
конструктивное исполнение
Р
НР
Наименьший разряд цифрового кода отсчетного
устройства в режимеизмерений
Компенсация свободных концов термопары в
исполнении EClerk–М – K
Объём памяти, не менее
500 тыс. значений
Период регистрации отсчётов измеренных
параметров
циклический; до заполнения
Тип записи измеренных параметров
Максимальное количество интервалов записи
(сессий)
Условия эксплуатации:
– диапазон температуры окружающего воздуха, °С;
– относительная влажность окружающего воздуха
при температуре +25 °С, %
– диапазон атмосферного давления, кПа
Наработка на отказ, ч, не менее
Срок службы, лет, не менее
до 98 (без конденсации)
от 84,0 до 106,7
40 000
5
________
1) длина зонда с термопарой К в зависимости от диапазона измерений температуры
– 120 мм – от -75 до +200 °С;
– 200 мм – от -75 до +400 °С;
– 300 мм – от -75 до +600 °С;
– 500 мм – от -75 до +800/+1200 °С.
2) Второй элемент расположен на расстоянии ℓ1, мм, от конца зонда, но не менее 100 мм
от корпуса прибора. Минимальная глубина погружения (ℓ1+ 40) мм.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и
на корпус прибора в виде наклейки.
Лист № 7
Всего листов 8
®
EClerk –М
Комплектность средства измерений
Таблица 4 - Комплектность прибора в исполнениях G1, G2 и G3 в портативном
пластмассовом корпусе (Р)
НаименованиеОбозначениеКоличество
Измеритель–регистратор автономный
РЭЛС.422377.ХХХ 1 шт.
Батарея литиевая &fraq12; ААER14250M (или аналог)1 шт.
1 экз.
Руководство по эксплуатацииРЭЛС.422377.044 РЭ
(
п
о заказ
у
)
ПаспортРЭЛС.422377.ХХХ ПС 1 экз.
Методика поверкиМП 2411-0177-2020 1экз.
Примечания:
1 Термопреобразователь, подключаемый через клеммы к прибору исполнения G3, в
комплект поставки не входит и поставляется по заказу.
2 Поставка приборов в транспортной таре в зависимости от количества изделий и по
заявке Заказчика.
1 шт.
РЭЛС.422377.ХХХ
Количество
1 шт.
1 шт.
Таблица 5 - Комплектность прибора EClerk-M в корпусе HР
НаименованиеОбозначение
Измеритель-регистратор автономный EClerk
®
–М
(температуры и относительной влажности)
БатареяER14250M (или аналог)
Кабель USB 2.0 АМ / USB BM (для прибора
EClerk–M–11-2Pt-G3–HР-a-1)
Руководство по эксплуатацииРЭЛС.422377.044 РЭ
ПаспортРЭЛС.422377.ХХХ ПС
Методика поверки МП 2411-0177-2020
1 экз.
(по заказу)
1 экз.
1экз.
РЭЛС.422377.074
1 шт.
Руководство по эксплуатации
РЭЛС.422377.044 РЭ
Обозначение
Количество
РЭЛС.408854.001
РЭЛС.405544.002
ER14250M (или аналог)
Таблица 6 - Комплектность прибора EClerk-M-РТ
Наименование
Измеритель–регистратор автономный EClerk
®
–М
(избыточного давления и температуры)
Измерительный преобразователь давления
Измерительный преобразователь температуры
Батарея литиевая &fraq12; АА
Кабель USB 2.0 АМ / USB BM
Соединитель
РЭЛС.405112.015
Паспорт
Методика поверки
РЭЛС.422377.077 ПС
МП 2411-0177-2020
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 экз.
(по заказу)
1экз.
1экз.
Сведения о методиках (методах) измерений
приведены в разделе 5 руководства по эксплуатации РЭЛС.422377.044 РЭ
Нормативные и технические документы, устанавливающие требования к
измерителям–регистраторам автономным серии EClerk
®
–М
ГОСТ 8.558–2009 ГСИ.Государственнаяповерочнаясхемадля средств измеренийтемпературы
ГОСТ 8.547– 2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
Лист № 8
Всего листов 8
Государственная поверочная схема для средств измерений избыточного давления до
4000 МПа», утвержденная Приказом Росстандарта № 1339 от 29.06.2018 г.
Государственная поверочная схема для средств измерений абсолютного давления в
диапазоне 1∙10
-1
- 1∙10
7
Па» утвержденная Приказом Росстандарта № 2900 от 06.12.2019 г.
ТехническиеусловияТУ4211–041–57200730–2020Измерители–регистраторы
автономные серии EClerk
®
–М.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34753-13 | Измерители КСВН панорамные | Р2-135 | ЗАО "НПК "Мера", г.Краснодар | 1 год | Перейти |
| 12080-89 | Измерители скорости и направления движения воздуха | ИСНВ УХЛ5 | Завод шахтной автоматики, Украина, г.Днепропетровск | 1 год | Перейти |
| 81762-21 | Датчики силоизмерительные тензорезисторные | серии CL | Tokyo Measuring Instruments Laboratory Co., Ltd., Япония | 1 год | Перейти |
| 39905-10 | Измерители параметров полупроводниковых приборов | 4155С, 4156С | Фирма "Agilent Technologies, Japan, Ltd.", Япония | 1 год | Перейти |
| 44905-10 | Измерители влажности нейтронные | ИВН | ОАО "НИИ технической физики и автоматизации" (НИИТФА), г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
