ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления АКИП-6303, АКИП-6304, АКИП-6305, АКИП-6306
Назначение средства измерений
Измерители сопротивления АКИП-6303, АКИП-6304, АКИП-6305, АКИП-6306 (далее
– измерители) предназначены для измерения сопротивлений резисторов, переключателей, реле,
соединителей, коннекторов, разъемов и прочих резистивных элементов при производстве и для
лабораторных измерений.
Описание средства измерений
Принцип действия измерителей основан на измерении цифровым вольтметром падения
напряжения на измеряемом сопротивлении при протекании через него калиброванного
значения тока, формируемого встроенным источником постоянного тока, с последующим
вычислением электрического сопротивления по закону Ома. При измерении сопротивления
используется четырехпроводная схема подключения с функцией термокомпенсации.
Конструктивно измерители выполнены в моноблочном переносном корпусе.
Модификации измерителей отличаются диапазонами измерений сопротивления и
вариантом исполнения. Модификации измерителей АКИП-6303, АКИП-6304, АКИП-6305
имеют настольный лабораторный вариант исполнения с питанием от сети переменного тока,
модификацияАКИП-6306выполненаввидепортативногопереносногоприборас
универсальным питанием – от аккумуляторной батареи или от сети питания переменного тока
через адаптер питания.
Модификации
измерительных входов
АКИП-6303, АКИП-6304 имеют
путем установки заводской опции
возможность увеличения числа
12-канального или 24-канального
сканера. Измерительные входы сканера располагаются на задней панели измерителей.
На передней панели измерителей расположены: дисплей; кнопки управления, разъемы
для подключения измерительных кабелей и защитных проводов, кнопка включения. Разъем
электропитания,интерфейсыдистанционногоуправленияисвязисперсональным
компьютером, разъем для подключения температурного датчика находятся на задней панели в
модификациях АКИП-6303, АКИП-6304, АКИП-6305 и сверху в модификации АКИП-6306.
Внешний вид измерителей и место нанесения знака утверждения типа представлены на
рисунке 1. Для предотвращения несанкционированного доступа к внутренним частям
измерителей предусмотрена пломбировка одного из крепежных винтов на задней панели.
Пломба может устанавливаться производителем, ремонтной организацией, поверяющей
организацией или организацией, эксплуатирующей данное средство измерений, в виде
наклейки, мастичной или сургучной печати.
Лист № 2
Всего листов 7

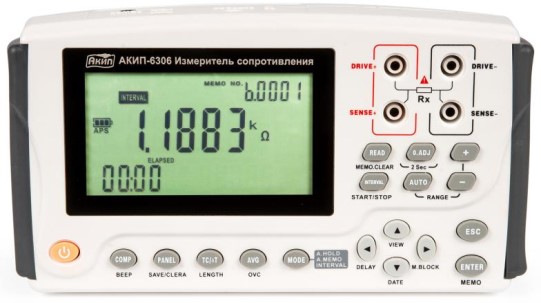

Рисунок 1 – Общий вид измерителей и место нанесения знака утверждения типа (А)

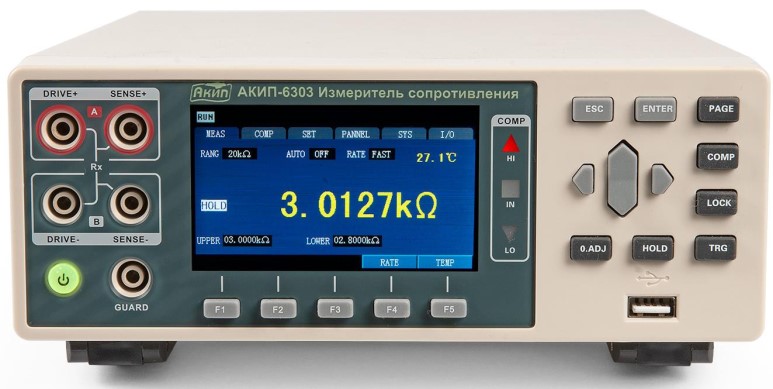

Модификации АКИП-6303, АКИП-6304
А

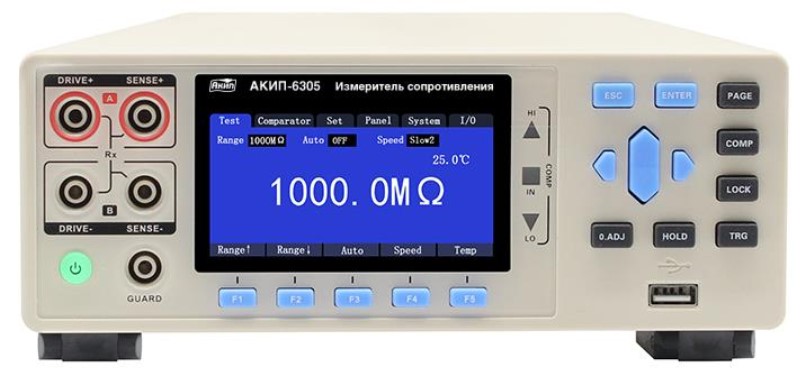

Модификация АКИП-6305
А
Модификация АКИП-6306
А
Лист № 3
Всего листов 7

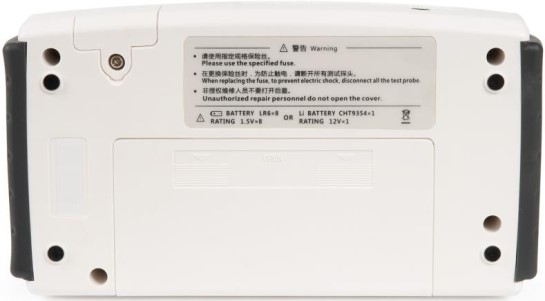

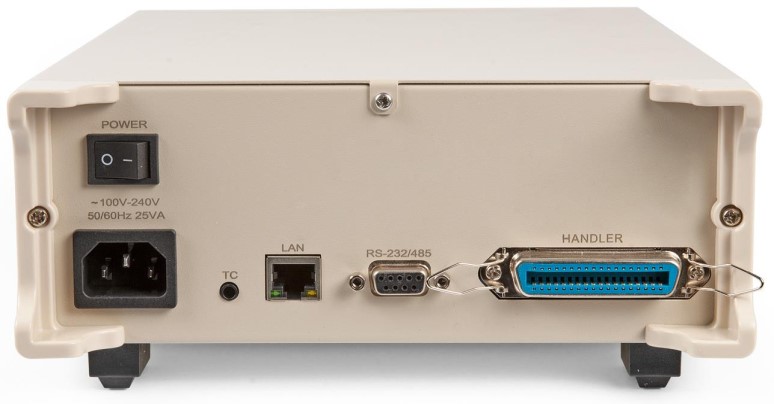

Рисунок 2 – Схема пломбировки от несанкционированного доступа (Б)
программногообеспечения–
«средний»
всоответствиис
Программное обеспечение
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и
режимамиработы,выбора
встроенных
измерительныхи
служит для управления
вспомогательных функций.
Уровеньзащиты
Р 50.2.077-2014.
Значение
нет
не ниже 1.0
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Примечание
Номер версии определяется по первым двум цифрам
Б
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Значение
от 1·10
-7
до 1·10
7
от 1·10
-7
до 3·10
6
от 1·10
-8
до 1·10
9
Приведено в таблицах 3, 4 и 5
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений сопротивления, Ом
- АКИП-6303
- АКИП-6304, АКИП-6306
- АКИП-6305
Погрешность измерений сопротивления
1)
Нормальные условия измерений
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
от +18 до +28
80
Примечания
1) гарантируетсяпринормальныхусловияхизмерений;функциятермокомпенсации
отключена; для АКИП-6303, АКИП-6304 АКИП-6305 функция измерений малым током
должна быть отключена; скорость измерений установлена минимальная; для АКИП-6306 –
работа от внутренней батареи питания.
Таблица 3 – Погрешность измерений сопротивления АКИП-6303
ВерхнийМаксимальноЗначение единицыПределы допускаемой
абсолютной погрешности
измерений, Ом
(0,0006·R
ИЗМ
+0,0002·R
ПР
)
(0,0006·R
ИЗМ
+0,0001·R
ПР
)
(0,00012·R
ИЗМ
+0,00008·R
ПР
)
(0,00008·R
ИЗМ
+0,00008·R
ПР
)
(0,00007·R
ИЗМ
+0,00001·R
ПР
)
(0,00006·R
ИЗМ
+0,00001·R
ПР
)
(0,00007·R
ИЗМ
+0,00001·R
ПР
)
(0,00007·R
ИЗМ
+0,00001·R
ПР
)
(0,00008·R
ИЗМ
+0,00001·R
ПР
)
(0,0003·R
ИЗМ
+0,00001·R
ПР
)
пределотображаемое значениемладшего разряда,
измерений, Ом сопротивления, Ом Ом
0,02 0,022 1·10
-7
0,2 0,22 1·10
-6
2 22 1·10
-5
20 22 1·10
-4
200 220 1·10
-3
2·10
3
2,2·10
3
1·10
-2
2·10
4
2,2·10
4
0,1
2·10
5
2,2·10
5
1
2·10
6
2,2·10
6
10
1·10
7
1,2·10
7
100
Примечания – здесь и далее
R
ИЗМ
– измеряемое значение сопротивления, Ом
R
ПР
– Верхний предел измерений, Ом
Таблица 4 – Погрешность измерений сопротивления АКИП-6304
Верхний
предел
измерений, Ом
3·10
-3
0,03
0,3
3
30
300
3·10
3
3·10
4
3·10
5
3·10
6
Максимально
отображаемое значение
сопротивления, Ом
3,2·10
-3
0,032
0,32
32
32
320
3,2·10
3
3,2·10
4
3,2·10
5
3,2·10
6
Значение единицы
младшего разряда,
Ом
1·10
-7
1·10
-6
1·10
-5
1·10
-4
1·10
-3
0,01
0,1
1
10
100
Пределы допускаемой
абсолютной погрешности
измерений, Ом
(0,001·R
ИЗМ
+0,0002·R
ПР
)
(0,001·R
ИЗМ
+0,0002·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0005·R
ИЗМ
+0,0002·R
ПР
)
(0,002·R
ИЗМ
+0,0003·R
ПР
)
Лист № 5
Всего листов 7
1·10
9
1,2·10
9
1·10
5
Таблица 5 – Погрешность измерений сопротивления АКИП-6305
Верхний
предел
измерений, Ом
0,01
0,1
1
10
100
1·10
3
1·10
4
1·10
5
1·10
6
1·10
7
1·10
8
Максимально
отображаемое значение
сопротивления, Ом
0,012
0,12
12
12
120
1,2·10
3
1,2·10
4
1,2·10
5
1,2·10
6
1,2·10
7
1,2·10
8
Значение единицы
младшего разряда,
Ом
1·10
-8
1·10
-7
1·10
-6
1·10
-5
1·10
-4
1·10
-3
0,01
0,1
1
10
100
1)
Пределы допускаемой
абсолютной погрешности
измерений, Ом
(0,0006·R
ИЗМ
+0,0002·R
ПР
)
(0,0006·R
ИЗМ
+0,0001·R
ПР
)
(0,00012·R
ИЗМ
+0,00008·R
ПР
)
(0,00008·R
ИЗМ
+0,00008·R
ПР
)
(0,00007·R
ИЗМ
+0,00001·R
ПР
)
(0,00006·R
ИЗМ
+0,00001·R
ПР
)
(0,00007·R
ИЗМ
+0,00001·R
ПР
)
(0,00007·R
ИЗМ
+0,00001·R
ПР
)
(0,00008·R
ИЗМ
+0,00001·R
ПР
)
(0,0003·R
ИЗМ
+0,00001·R
ПР
)
(0,002·R
ИЗМ
+0,00001·R
ПР
)
(0,01·R
ИЗМ
+0,0002·R
ПР
)
2)
(0,1·R
ИЗМ
+0,0002·R
ПР
)
3)
Примечание
1) при высоком тестовом токе (1 мкА);
2) в диапазоне до 100 МОм включ.;
3) в диапазоне св. 100 МОм.
Таблица 6 – Погрешность измерений сопротивления АКИП-6306
Верхний
предел
измерений, Ом
3·10
-3
0,03
0,3
3
30
300
3·10
3
3·10
4
3·10
5
3·10
6
Максимально
отображаемое значение
сопротивления, Ом
3,2·10
-3
0,032
0,32
32
32
320
3,2·10
3
3,2·10
4
3,2·10
5
3,2·10
6
Значение единицы
младшего разряда,
Ом
1·10
-7
1·10
-6
1·10
-5
1·10
-4
1·10
-3
0,01
0,1
1
10
100
Пределы допускаемой
абсолютной погрешности
измерений, Ом
(0,001·R
ИЗМ
+0,0002·R
ПР
)
(0,001·R
ИЗМ
+0,0002·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0002·R
ИЗМ
+0,00015·R
ПР
)
(0,0005·R
ИЗМ
+0,0002·R
ПР
)
(0,002·R
ИЗМ
+0,0003·R
ПР
)
Лист № 6
Всего листов 7
Тестовый ток
40
от -10 до +60
Значение
325
215
96
208
52
120
4
1
от 90 до 264
Таблица 7 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более
- АКИП-6303, АКИП-6304, АКИП-6305 (длина
ширина
высота)
- АКИП-6306 (длина
ширина
глубина)
Масса, кг, не более
- АКИП-6303, АКИП-6304, АКИП-6305
- АКИП-6306
Напряжение питающей сети, В
(при номинальном значении частоты питающей сети 50 и 60 Гц)
Параметры батареи питания АКИП-6306
- напряжение, В
- максимальная сила тока, мА
12
1700
постоянный,
от 1 мкА до 1 А
Потребляемая мощность, В·А, не более
(АКИП-6303, АКИП-6304, АКИП-6305)
Диапазон индикации температуры окружающего воздуха, °С
(при помощи внешнего датчика температуры)
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность воздуха, %, не более
от 0 до +40
80
Знак утверждения типа
наносится на переднюю панель осциллографов методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Руководство по эксплуатации
Таблица 4 – Комплектность измерителей
Наименование
Измеритель (модификация по заказу)
Сетевой кабель (адаптер питания для АКИП-6306)
Комплект измерительных проводов
Термодатчик
Методика поверки
Обозначение
-----
ПР-16-2020МП
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к измерителям
сопротивления АКИП-6303, АКИП-6304, АКИП-6305, АКИП-6306
ГОСТ 22261
-
94 Средства измерений электрических и магнитных величин. Общие
технические условия
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
Техническая документация изготовителя
Лист № 7
Всего листов 7
