Регистраторы и анализаторы данных портативные ObserVR1000, ГРСИ 80925-21
Номер госреестра:
80925-21
Наименование СИ:
Регистраторы и анализаторы данных портативные
Обозначение типа:
ObserVR1000
Производитель:
Vibration Research Corporation, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.02.2026
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» февраля 2021 г. № 163
Лист № 1
Регистрационный № 80925-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы и анализаторы данных портативные ObserVR1000
Назначение средства измерений
Регистраторы и анализаторы данных портативные ObserVR1000 предназначены для
измерений переменного электрического напряжения сигналов, поступающих с различных
измерительных преобразователей: акселерометров, тахометров, микрофонов, лазерных
виброметров, датчиков силы и т.п.
Описание средства измерений
Принцип действия регистраторов и анализаторов данных портативных ObserVR1000
основан на аналогово-цифровом преобразовании входных сигналов, с их последующей
обработкой в блоке центрального процессора и сохранением на карту памяти типа SD. Далее
после обработки записанные сигналы посредством WiFi интерфейса можно передавать на
мобильные устройства (телефоны, планшеты). Также записанные данные можно передавать на
компьютер, работающий под управлением операционной системы «Windows», посредством
интерфейсов WiFi или Ethernet или перенести посредством карты памяти SD.
Регистраторы и анализаторы данных портативные ObserVR1000 могут использоваться
в качестве систем управления виброиспытаниями. Для управления виброиспытаниями
регистраторы и анализаторы данных портативные ObserVR1000 осуществляют прием,
усиление и преобразование переменного электрического напряжения сигналов, поступающих
с вибропреобразователей, подачу аналогового управляющего сигнала напряжения со своего
выходного канала типа BNC, расположенного на задней панели, на усилитель мощности
вибростенда, регистрацию текущего состояния процесса виброиспытания и корректировку
подаваемого сигнала, формируя, таким образом, замкнутую петлю обратной связи.
Регистраторы и анализаторы данных портативные ObserVR1000 представляют собой
многофункциональныеизмерительныеприборы,выполненныевмалогабаритном
металлическомкорпусе. Регистраторыианализаторыданных портативныемогут
поставляться в двух вариантах исполнения: с четырьмя активными входными каналами и с
шестнадцатью активными входными каналами.
Передняя панель корпуса регистраторов и анализаторов данных портативных
ObserVR1000 оснащена измерительными разъемами типа BNC, LEMO, аудио разъемом и
органами индикации. На задней панели расположены разъемы интерфейсов USB, DB9,
Ethernet, слот карты памяти типа SD, разъем для подключения адаптера питания и разъем для
подключения внешней батареи. Так же приборы оснащены интерфейсами WiFi и NFC для
беспроводной связи с мобильными устройствами и компьютерами. На верхней панели
расположены кнопки запуска и остановки записи.
Общий вид регистраторов и анализаторов данных портативных ObserVR1000 и
обозначение места нанесения знака утверждения типа представлены на рисунках 1 и 2.
Лист № 2
Всего листов 5

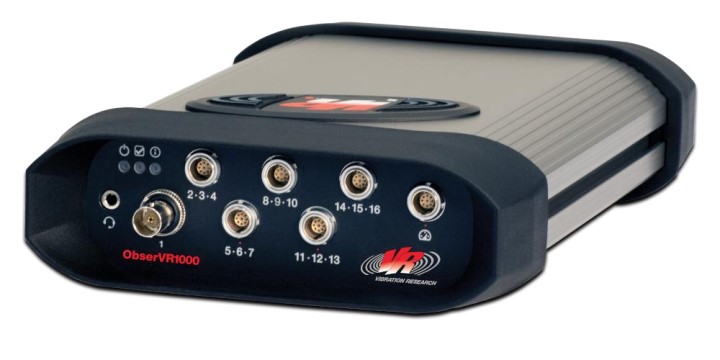

Рисунок 1 – Общий вид регистраторов и анализаторов данных портативных ObserVR1000
Программное обеспечение
Управлениенастройкамиипараметрамирежимаработырегистраторови
анализаторов данных портативных ObserVR1000 осуществляются посредством программного
обеспечения (ПО) ObserVIEW.
Влияние ПО не приводит к выходу метрологических характеристик за пределы
допускаемых значений.
Идентификационные данные программного обеспечения регистраторов и анализаторов
данных портативных ObserVR1000 представлены в таблице 1.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-
2014.
Место нанесения
знака утверждения
типа

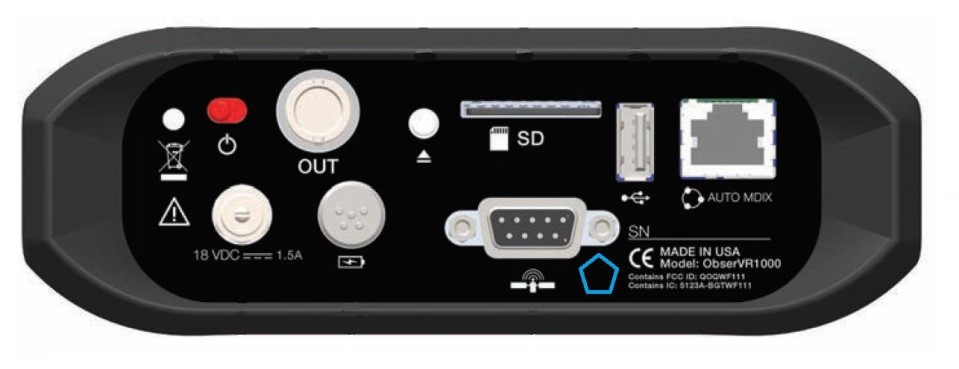

Рисунок 2 – Общий вид задней панели регистраторов и анализаторов данных портативных
ObserVR1000 и места пломбирования и нанесения знака утверждения типа
Места пломбировки
Лист № 3
Всего листов 5
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
ObserVIEW
не ниже 2019.3
-
Метрологические и технические характеристики
- св. 20 до 25 кГц включ.
- св. 25 до 33 кГц включ.
- св. 2 до 8 кГц включ.
- св. 8 до 10 кГц включ.
- св. 10 до 15 кГц включ.
- св. 15 до 20 кГц включ.
- св. 20 до 25 кГц включ.
- св. 25 до 33 кГц включ.
Значение
от 10 до 128
от 0,1 до 3,3·10
4
Таблица 2 – Метрологические характеристики
Наименование характеристики
Частота дискретизации, кГц
Диапазон частот, Гц
Диапазоны измерений амплитудного значения напряжения, В
от 0 до +20
от -10 до +10
от -2,5 до +2,5
от -1 до +1
от -0,25 до +0,25
от -10 до +10
Диапазон амплитудного значения напряжения на выходном
канале, В
Пределыдопускаемойабсолютнойпогрешности
воспроизведения измеренного выходного напряжения Ux, в
зависимости от диапазона напряжений Uп
- от 1 до 10 Гц включ.
- св. 10 Гц до 10 кГц включ.
- св. 10 до 15 кГц включ.
- св. 15 до 20 кГц включ.
±(0,02·Ux + 0,000005·Uп)
±(0,01·Ux + 0,000005·Uп)
±(0,015·Ux + 0,000005·Uп)
+(0,015·Ux + 0,000005·Uп)
-(0,03·Ux + 0,000005·Uп)
+(0,015·Ux + 0,000005·Uп)
-(0,05·Ux + 0,000005·Uп)
+(0,015·Ux + 0,000005·Uп)
-(0,1·Ux + 0,000005·Uп)
Пределы допускаемой абсолютной погрешности измерений
среднеквадратического значения переменного электрического
напряжения Ux, в зависимости от диапазона измерений Uп и
диапазона частот
Диапазон измерений: от -10 до +10 В, от 0 до 20 В
- от 1 до 10 Гц включ.
- св. 10 Гц до 2 кГц включ.
±(0,02·Ux + 0,000005·Uп)
±(0,05·Ux + 0,000005·Uп)
±(0,07·Ux + 0,000005·Uп)
±(0,01·Ux + 0,000005·Uп)
+(0,015·Ux + 0,000005·Uп)
-(0,01·Ux + 0,000005·Uп)
+(0,03·Ux + 0,000005·Uп)
-(0,01·Ux + 0,000005·Uп)
+(0,04·Ux + 0,000005·Uп)
-(0,01·Ux + 0,000005·Uп)
+(0,05·Ux + 0,000005·Uп)
-(0,01·Ux + 0,000005·Uп)
Лист № 4
Всего листов 5
- св. 15 до 20 кГц включ.
- св. 20 до 25 кГц включ.
- св. 25 до 33 кГц включ.
Продолжение Таблицы 2
Диапазон измерений: от -1 до +1 В
- от 1 до 10 Гц включ.
- св. 10 Гц до 2 кГц включ.
- св. 2 до 8 кГц включ.
- св. 8 до 10 кГц включ.
- св. 10 до 15 кГц включ.
±(0,02·Ux + 0,000025·Uп)
±(0,05·Ux + 0,000025·Uп)
±(0,07·Ux + 0,000025·Uп)
±(0,01·Ux + 0,000025·Uп)
+(0,015·Ux + 0,000025·Uп)
-(0,01·Ux + 0,000025·Uп)
+(0,03·Ux + 0,000025·Uп)
-(0,01·Ux + 0,000025·Uп)
+(0,04·Ux + 0,000025·Uп)
-(0,01·Ux + 0,000025·Uп)
+(0,05·Ux + 0,000025·Uп)
-(0,01·Ux + 0,000025·Uп)
до 5
Значение
1
1
1
1
1
Таблица 3 – Основные технические характеристики
Наименование характеристики
Число 1-осевых входных каналов с разъемом типа BNC
Число активных 3-осевых входных каналов с разъемом типа
LEMO
Число входных каналов типа LEMO для измерения цифровых
и тахометрических сигналов
Число выходных каналов типа BNC
Число входных каналов для подключения микрофона
Число входных каналов типа DB9 для подключения GPS
антенны
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Время автономной работы от встроенной батареи, ч, не менее
Габаритные размеры (длина
ширина
высота), мм
от 100 до 240
от 50 до 60
6
249,5
160,8
55,4
Масса, кг, не более
1,5
от -20 до +55
от 40 до 90
Рабочие условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность воздуха, %
Условия хранения и транспортирования:
- температура окружающей среды,
С
- относительная влажность воздуха, %
от -40 до +85
от 5 до 95, без конденсата
Знак утверждения типа
наносится на заднюю панель корпуса в виде наклейки согласно рисунку 2 и на титульный лист
руководства по эксплуатации типографским способом.
Лист № 5
Всего листов 5
Наименование
Обозначение
1 шт.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
ObserVR1000
-
-
-
SDI50-18-U
Quick Start Guide
Регистратор и анализатор данных портативный
Защитный футляр для переноски
Стропа для переноски на шее
Кабель Ethernet
Адаптер питания от сети переменного тока
Инструкция по быстрому запуску
Диск с ПО для обработки записанных сигналов
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
SD card
Карта памяти типа SD для сохранения
записанных сигналов
Руководство по эксплуатации
Методика поверки
РТ-МП-7376-441-2020
Протокол заводской калибровки
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам
и анализаторам данных портативным ObserVR1000.
ГОСТ 22261–94 Средства измерений электрических и магнитных величин. Общие
технические условия
Приказ Росстандарта от 29.05.2018 № 1053 Об утверждении государственной
поверочной схемы для средств измерений переменного электрического напряжения до 1000 В
в диапазоне частот от 1·10
-1
до 2·10
9
Гц
Техническая документация изготовителя Vibration Research Corporation
