УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» февраля 2021 г. № 162
Лист № 1
Регистрационный № 80922-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стандарты частоты и времени рубидиевые Ч1
1017
Назначение средства измерений
Стандарты частоты и времени рубидиевые Ч1
1017 (далее стандарты) предназначены
для формирования высокостабильных синусоидальных сигналов с частотами 10 МГц, 5 МГц,
1 МГц и импульсного сигнала с периодом следования импульсов 1 с.
Описание средства измерений
Принцип действия стандартов основан на автоматической подстройке частоты (АПЧ)
кварцевого генератора к значению частоты, определяемому атомной линией двойного радиооп-
тического резонанса квантового дискриминатора частоты на парах изотопа щелочного металла
Rb
87
.
Конструктивноприборывыполненывстандартномкорпусестипоразмером
248×98×190 мм в настольном варианте исполнения. Внешний вид и конструкция стандартов
одинаковы для всех модификаций прибора. Модификации стандартов отличаются набором
устанавливаемых устройств и количеством выходов сигналов. Приборы имеют в своём составе
базовый набор устройств, включающий рубидиевый опорный генератор, модуль питания и пла-
ту индикации, установленные в корпусе прибора. К устанавливаемым устройствам относятся
формирователи синусоидальных сигналов с частотами 5 МГц, 10 МГц, 1 МГц и приёмник
ГНСС. Электрическое соединение составных частей приборов и съёмных модулей осуществля-
ется через объединительную плату.
Стандарт частоты и времени рубидиевый Ч1
1017 состоит из:
- рубидиевый опорный генератор российского производства
- приёмник глобальных навигационных спутниковых систем ГЛОНАСС(GPS) – опции
Ч1
1017/1 и Ч1
1017/3;
- формирователи синусоидальных сигналов с частотами 1 МГц, 5 МГц, 10 МГц с об-
щим количеством выходов до 10;
- формирователь импульсного выходного сигнала с частотой 1 Гц;
- вход для импульсного сигнала с частотой 1 Гц для работы с внешним приёмником
ГНСС или эталоном частоты и времени;
- встроенный интерфейс RS232;
- программное обеспечение для работы с внешним ПК;.
- адаптер питания 220 (переменное)/24 (постоянное) В;
Стандарт выпускается в четырех модификациях: Ч1
1017, Ч1
1017/1, Ч1
1017/2,
Ч1-1017/3, которые отличаются только количеством выходов синусоидальных сигналов и нали-
чием (отсутствием) встроенного приемника ГНСС. Выход с частотой 1 МГц может быть установ-
лен на задней панели вместо одного выхода 10 МГц опционально.
Лист № 2
Всего листов 6
Опция
Встроенные устройства, количество выходов сигналов
Таблица 1 - Модификации стандарта
Расположение
ВЧ разъёмов
Приёмник ГНСС10 МГц5 МГц1 Гц1 МГц
Ч1
1017нет
Ч1
1017/1
да
Ч1
1017/2нет
Ч1
1017/3да
1 1 1
нет нет нет
1 1 1
нет нет нет
1 1 1
62нет
11 1
нетПередняя панель
да/нетЗадняя панель
нетПередняя панель
да/нетЗадняя панель
нетПередняя панель
да/нетЗадняя панель
нетПередняя панель
62нет
да/нетЗадняя панель
Стандарты обеспечивают:
- формирование шкалы времени, синхронизованной с UTC(SU);
- функцию «дисциплинированного» РСЧ;
- контроль частоты и состояния встроенного опорного генератора и установки встроен-
ного приёмника ГНСС при работе с внешним ПК.
Встроенная система диагностики приборов позволяет оперативно определять работо-
способность и состояние основных устройств прибора, при помощи светодиодных индикато-
ров, расположенных на передней панели прибора.
По условиям эксплуатации стандарты частоты и времени рубидиевые Ч1
1017 удовле-
творяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261–94 с диапазоном
рабочих температур от плюс 5 до плюс 40 °С.
Общий вид стандартов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунках 2.

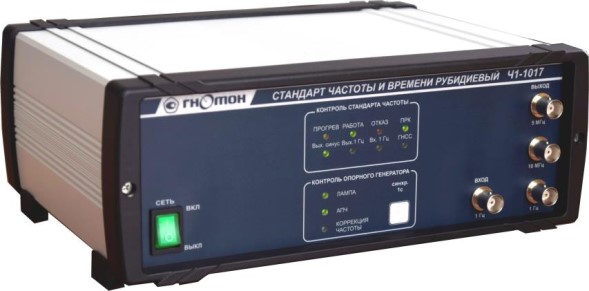

Рисунок 1 - Общий вид стандартов частоты и времени рубидиевых Ч1
1017
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Место пломбирования от не-
санкционированного доступа
Место нанесения знака
поверки
Лист № 3
Всего листов 6
Файл-образ ПЗУ СЧ
(синтезатор частоты)
Идентификационное наименование ПО
ksum
Файл-образ ПЛИС СЧ
(синтезатор частоты)
Идентификационное наименование ПО
ksum
Файл-образ ПЗУ ИВИ
(измеритель времен-
ных интервалов)
Идентификационное наименование ПО
ksum
Файл-образ ПЛИС
ИВИ (измеритель
временных интерва-
лов)
Идентификационное наименование ПО
ksum
Файл-образ ПЗУ Бло-
киратор 1 с
Идентификационное наименование ПО
ksum
Файл-образ ПЛИС
Умножитель частоты
Идентификационное наименование ПО
ksum
Программное обеспечение
Стандарты не имеют устанавливаемого (загружаемого) программного обеспечения.
Программа работы приборов, включая метрологически значимую её часть, хранится в постоян-
ном запоминающем устройстве (ПЗУ). Запись информации в микросхемы осуществляется про-
грамматором ПЗУ на этапе изготовления приборов, после записи ПЗУ изменение его содержи-
мого невозможно.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Таблица 2 – Идентификационные данные программного обеспечения
Наименование ПО
Идентификационные данные (признаки)
Значения
RU.ТСАБ.509001-
01 91 19
не ниже 3.0
0xDD7FD
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентифика-
тора программного обеспечения
RU.ТСАБ.509001-
01 91 20
не ниже 2.0
0xB7D7C
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентифика-
тора программного обеспечения
RU.ТСАБ.509001-
01 91 21
не ниже 4.0
0x815F7
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентифика-
тора программного обеспечения
RU.ТСАБ.509001-
01 91 22
не ниже 2.0
0xE2E9A
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентифика-
тора программного обеспечения
RU.ТСАБ.509001-
01 91 23
не ниже 1.0
0x15CF6
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентифика-
тора программного обеспечения
RU.ТСАБ.509001-
01 91 04
не ниже 1.0
0x186443
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентифика-
тора программного обеспечения
Метрологические и технические характеристики
Таблица 3 – Метрологические характеристики
Наименование характеристики
Значение
Номинальные значения частот выходных сигналов:
Гц
МГц
1
1; 5; 10
Лист № 4
Всего листов 6
Наименование характеристики
Значение
1±0,2
2·10
11
±2
10
1
2
±5
10
1
2
±3·10
12
±1
30
Продолжение таблицы 3
2,5
положительная
от 10 до 50
30
Среднеквадратическое значение напряжения синусоидальных выход-
ных сигналов с частотами 10 МГц, 5 МГц, 1 МГц на нагрузке (50 ± 2) Ом, В
Амплитуда импульсов выходного сигнала с периодом следования им-
пульсов 1 с (1 Гц) на нагрузке (50 ± 2) Ом, В, не менее
- полярность импульса
- длительность импульса, мкс
- длительность фронта импульсов, нс, не более
Пределы допускаемой относительной погрешности по частоте выходных
сигналов с частотами 10 МГц, 5 МГц, 1 МГц:
- при выпуске из поверки
- на интервале времени между поверками 1 год
±3·10
11
±5·10
10
Предел допускаемой относительной погрешности воспроизведения частоты
от включения к включению
Пределы допускаемого среднего систематического относительного измене-
ния частоты выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц в авто-
номном режиме работы за 1 сут
Пределы относительной погрешности по частоте выходных сигналов с ча-
стотами 10 МГц, 5 МГц, 1 МГц за время наблюдения 1 сут при работе в ре-
жиме непрерывной синхронизации по сигналам глобальных навигационных
спутниковых систем (ГНСС) ГЛОНАСС и GPS;
Среднее квадратическое относительное двухвыборочное отклонение часто-
ты выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц, не более:
- за время измерения 1 с
- за время измерения 10 с
- за время измерения 100 с
- за время измерения 1 сут
2·10
11
8·10
12
3·10
12
3·10
12
минус 130
минус 140
минус 145
Пределы допускаемой дополнительной относительной погрешности по ча-
стоте выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц в автономном
режиме работы стандарта при изменении окружающей температуры на 1 °С
в диапазоне рабочих температур от 5 до 40 °С (ТКЧ)
Пределы допускаемой погрешности привязки шкалы времени на выходе 1 Гц
стандартов Ч1
1017/1 и Ч1
1017/3 относительно шкалы времени UTC(SU) в
режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS
после 6 ч прогрева и ручной синхронизации шкалы времени, мкс
Ослабление гармонических составляющих в выходном сигнале 10 МГц,
5 МГц и 1 МГц, дБ, не менее
Спектральная плотность мощности фазовых шумов в одной боковой полосе
спектра выходного сигнала 10 МГц, дБ/Гц, не более:
- при отстройке от несущей на (110±3) Гц
- при отстройке от несущей на 1 кГц
- при отстройке от несущей на 10 кГц
Нормальные условия измерений:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106,7
Таблица 4 – Основные технические характеристики
Значение
Наименование характеристики
Параметры питания от источника постоянного тока:
- напряжение, В
- ток, А, не более
от 22 до 28;
1,5
Лист № 5
Всего листов 6
Продолжение таблицы 4
30
Значение
220±22
50±0,5
30
25
120
98
248
190
2,7
Наименование характеристики
Параметры питания от сети переменного тока (через адаптер напряжения):
- напряжение питания сети, В
- частота, Гц
Средняя мощность, потребляемая приборами от сети переменного тока (от
источника постоянного тока), В·А (Вт), не более:
- в режиме прогрева
- в установившемся режиме
Время прогрева, мин, не более:
- для обеспечения относительной погрешности измеренного значения
частоты стандарта ±1·10
-9
- для обеспечения относительной погрешности измеренного значения
частоты стандарта ±5·10
-11
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность при температуре воздуха 25 ºС, %
- атмосферное давление, кПа
от +5 до +40;
до 90;
от 70 до 106,7
Знак утверждения типа
наносится типографским способом (в верхнем правом углу) на титульный лист Руководства по
эксплуатации ТСАБ.411653.010 РЭ и на лицевую панель стандартов способом печати на
самоклеющейся пленке.
Комплектность средства измерений
ТСАБ.411653.010
1 шт.
1 шт.
1 шт.
Обозначение
Количество
Таблица 5
Наименование, тип
Стандарт частоты и времени
рубидиевый Ч1
1017
Адаптер питания 220В/24В; 1,5А
Кабель соединительный
ТСАБ.685671.011
ОЮ0.481.005 ТУ
АВО.364.047 ТУ
1 шт.
1 шт.
2 шт.
1 шт.
Вставка плавкая ВП2Б
1В 3А 250В
Розетка с кожухом РС4ТВ
Антенно
усилительное устройство: ГЛОНАС L1 (от
1598,0625 до 1605,375 МГц); GPS L1 (1575,42 МГц),
длина кабеля от 3-х до 5 м (для Ч1-1017/1 и Ч1-1017/3)
Компакт диск с программным обеспечением приёмни-
ка ГНСС (для Ч1-1017/1 и Ч1-1017/3)
Руководство по эксплуатации
Формуляр
Упаковка
ТСАБ.411653.010 РЭ
ТСАБ.411653.010 ФО
ТСАБ. 305646.001
1 экз.
1 экз.
1 шт.
Сведения о методиках (методах) измерений
ТСАБ.411653.010 РЭ «Стандарты частоты и времени рубидиевые Ч1
1017. Руководство по
эксплуатации» раздел 6 «Порядок работы».
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к стандартам ча-
стоты и времени рубидиевым Ч1
1017
Государственная поверочная схема для средств измерений времени и частоты,
утвержденная приказом Росстандарта от 31.07.2018 г. № 1621.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низко-
вольтного оборудования».
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная сов-
местимость технических средств».
ТСАБ.411653.010ТУ Стандарты частоты и времени рубидиевые Ч1
1017. Технические
условия.
Готовы поверить данное средство измерений.
Поверка средств измерений.
