Термопреобразователи сопротивления Rosemount 0068, ГРСИ 80889-20
Номер госреестра:
80889-20
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
Rosemount 0068
Производитель:
Фирма "Rosemount Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
1283098, 1283099, 1287282, 1283100, 1289564
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 15
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2375
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления Rosemount 0068
Назначение средства измерений
Термопреобразователи сопротивления Rosemount 0068 (далее – ТС) предназначены
для измерений температуры жидких, сжиженных и газообразных сред.
Описание средства измерений
Принцип действия ТС основан на изменении электрического сопротивления
платинового чувствительного элемента в зависимости от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним тонкопленочным или проволочным
платиновым чувствительным преобразователем, соединительной головки (или без нее),
удлинителя (или без него) с различными видами присоединений к объектам измерений.
ТС имеют четырехпроводнуюсхемусоединения внутреннихпроводовс
чувствительным элементом.

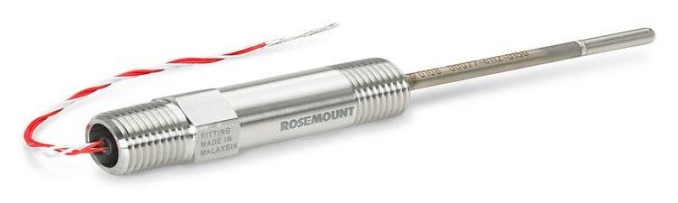

Общий вид ТС представлен на рисунке 1.
Рисунок 1 – Общий вид ТС
Пломбирование ТС не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
Pt 100 (α = 0,00385 °С
-1
)
от -50 до +450
Таблица 1 – Метрологические характеристики ТС
Наименование характеристики
Тип номинальной статической характеристики
Диапазон измерений температуры, °С
Пределы допускаемого отклонения от номинальной
статической характеристики, °С
±(0,3+0,005·|t|), класс допуска В
Примечание – Принято следующее обозначение: t – значение измеряемой температуры, °С.
Таблица 2 – Основные технические характеристики ТС
Наименование характеристикиЗначение
Лист № 2
Всего листов 3
Наименование характеристикиЗначение
Электрическоесопротивлениеизоляции при
температуре от 15 до 35 °С и относительной
влажности воздуха от 30 до 80 % (при напряжении
постоянного тока 100 В), МОм, не менее
100
Продолжение таблицы 2
Наименование характеристики
Значение
Электрическое сопротивление изоляции при
температуре 450 °С (при напряжении постоянного
тока от 10 до 50 В), МОм, не менее2
Минимальная глубина погружения, мм 60
Габаритные размеры, мм, не более:
– длина измерительной вставки500
– диаметрмонтажнойчасти измерительной
вставки6
0,5
Масса (без головки и защитной гильзы), кг, не более
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность, %
– атмосферное давление, кПа
от -40 до +50
до 95 при +35 °С, без конденсации
влаги
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом.
Комплектность средства измерений
Таблица 3 – Комплектность
НаименованиеОбозначениеКоличество
сопротивления,
1283099, 1287282,
Rosemount 00681 шт.
Термопреобразователь
заводские № 1283098,
1283100, 1289564
Паспорт
–1 экз.
Поверка
осуществляется по документу ГОСТ 8.461–2009 «Государственная система обеспечения
единства измерений. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки».
Основное средство поверки:
калибратор температуры JOFRA, серия RTC-R модели RTC-157B с внешним
термопреобразователем сопротивления повышенной точности STS-200 (регистрационный
по обеспечению единства измерений
номер в Федеральном информационном фонде
46576-11).
Допускаетсяприменениеаналогичных
средствповерки,обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой
точностью.
Знак поверки наносится на свидетельство о поверке ТС.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления Rosemount 0068
ГОСТ 8.558–2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 6651–2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний
Изготовитель
Фирма «Rosemount Inc.», США
Адрес: Customer Central 8200 Market Blvd. Chanhassen, MN, USA
Заявитель
Акционерное общество «ТАНЕКО» (АО «ТАНЕКО»)
ИНН 1651044095
Адрес: 423570, Российская Федерация, Республика Татарстан, г. Нижнекамск,
Промзона
Телефон: (8555) 49-02-02, факс: (8555) 49-02-00
Web-сайт: http://taneco.ru
E-mail: referent@taneco.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО
Центр Метрологии «СТП»)
Адрес: 420107, Российская Федерация,РеспубликаТатарстан,г. Казань,
ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
