Приборы цифровые электроизмерительные PD194Z, ГРСИ 80880-20
Номер госреестра:
80880-20
Наименование СИ:
Приборы цифровые электроизмерительные
Обозначение типа:
PD194Z
Производитель:
Jiangsu Sfere Electric CO., LTD, КНР
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 39
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2413
Лист № 1
Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы цифровые электроизмерительные PD194Z
Назначение средства измерений
Приборы цифровые электроизмерительные PD194Z (далее – приборы) предназначены
для измерений напряжения и силы переменного тока, активной, реактивной, полной электриче-
ской мощности, активной и реактивной электрической энергии, частоты переменного тока, ко-
эффициента мощности, а также параметров качества электрической энергии в трехфазных
трехпроводных, трехфазных четырехпроводных электрических сетях.
Описание средства измерений
Принцип действия приборов основан на преобразовании входных аналоговых сигналов
с помощью аналого-цифрового преобразователя и последующей математической обработке
измеренных величин в зависимости от алгоритма расчета измеряемого параметра с
отображением результатов на жидкокристаллическом дисплее (далее – ЖК-дисплей).
Конструктивно приборы выполнены в пластмассовом корпусе и работоспособны при
установке в любом положении. Приборы устанавливаются на DIN-рейку и имеют модификации
с ЖК-дисплеем или без ЖК-дисплея.
На боковой панели расположены вводы питания прибора, измерительные входы, а
также выводы интерфейсов RS-485, RS-232 (протокол Modbus RTU), дискретные входы,
релейные и импульсные выходы. Перечисленные входы и выходы гальванически разделены.
Четыре кнопки на лицевой панели позволяют просматривать на ЖК-дисплее измеряемые
величины и настраивать прибор.
Основные узлы приборов: входные первичные преобразователи тока и напряжения,
АЦП, микропроцессор, дисплей.
Приборы выпускаются в следующих модификациях: PD194Z-Е20, PD194Z-Е14,
PD194Z-Е20L, PD194Z-Е14L, отличающихся техническими характеристиками, цветом лицевой
панели и наличием ЖК-дисплея. Модификации PD194Z-Е14, PD194Z-Е14Lимеет четыре
цифровых входа, для подключения внешних трансформаторов тока.
Опционально с приборами поставляется модуль расширения ЕК1 (4-канальный
дискретный вход и 2-канальный релейный выход).

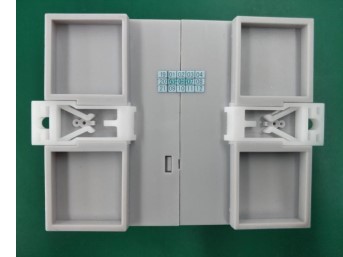

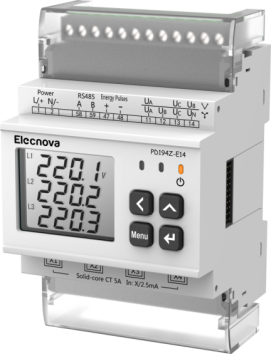

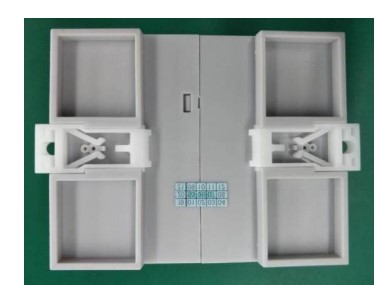

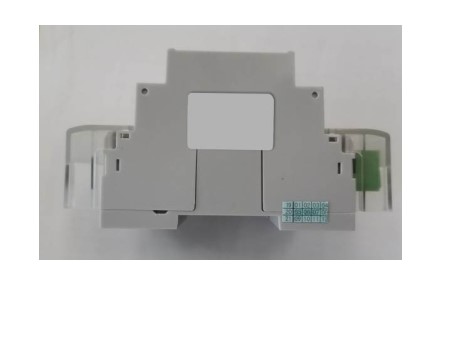

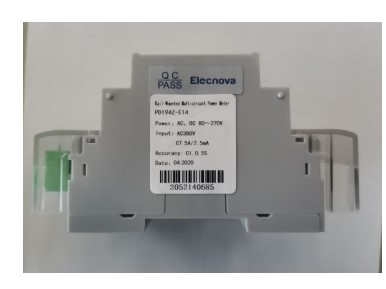

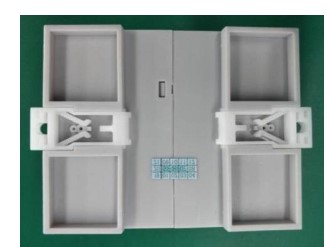

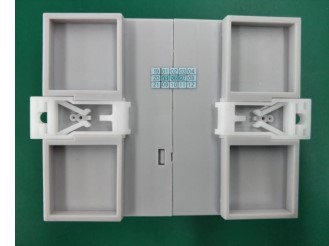

Общий вид приборов с указанием места пломбирования от несанкционированного
доступа и места нанесения знака поверки приведен на рисунке 1.
Лист № 2
Всего листов 15

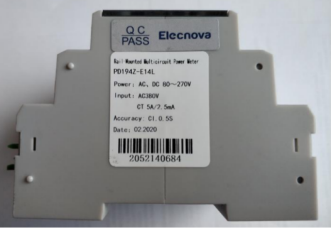

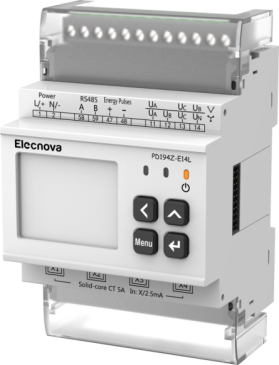

в) модификация PD194Z-Е14L (в корпусе с синей лицевой панелью и без ЖК-дисплея)

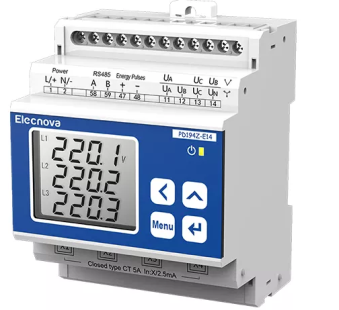

а) модификация PD194Z-Е14 (в корпусе с синей лицевой панелью)
Место пломбирования от не-
санкционированного доступа
Место нанесения
знака поверки

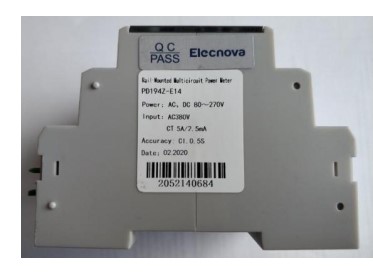

б) модификация PD194Z-Е14 (в корпу
Место пломбирования от не-
санкционированного доступа
Место нанесения
знака поверки
Место пломбирования от не-
санкционированного доступа
Место нанесения
знака поверки
Лист № 3
Всего листов 15

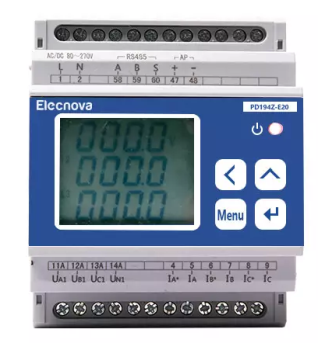

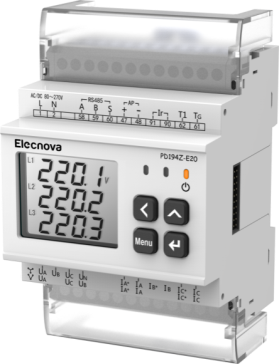

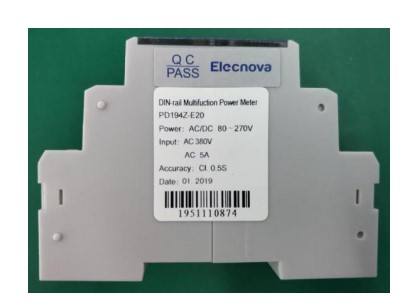

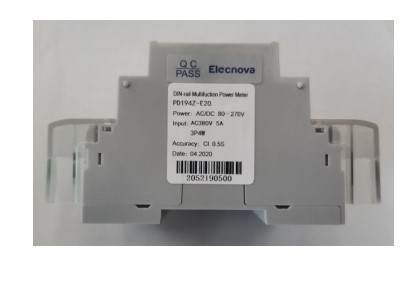

д) модификация PD194Z-Е20 (в корпусе с синей лицевой панелью)
Место пломбирования от не-
санкционированного доступа
Место нанесения
знака поверки

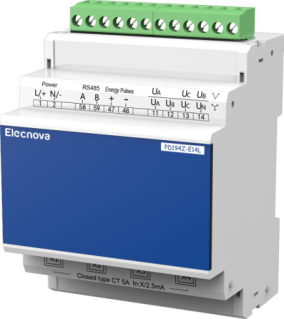

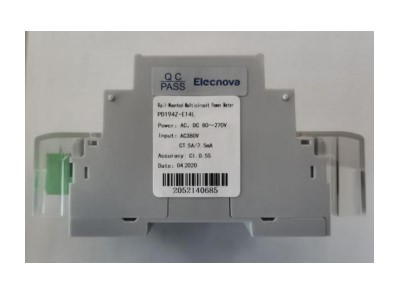

г) модификация PD194Z-Е14L (в кор
Место пломбирования от не-
санкционированного доступа
Место нанесения
знака поверки
е) мо
Место пломбирования от не-
санкционированного доступа
Место нанесения
знака поверки
Лист № 4
Всего листов 15

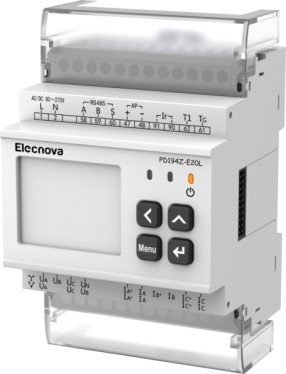

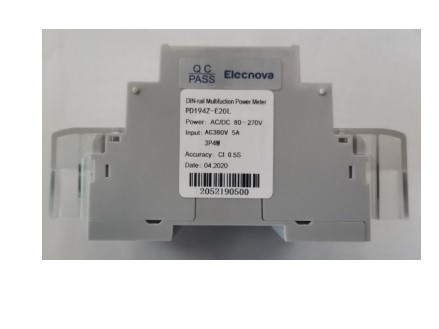

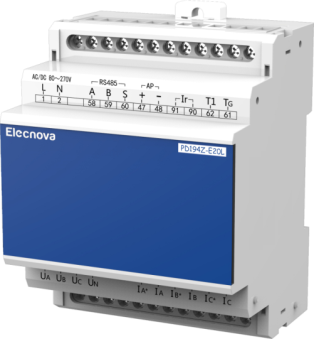

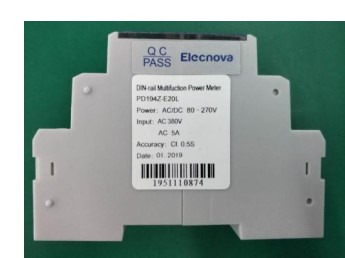

ж) модификация PD194Z-Е20L (в корпусе с синей лицевой панелью и без ЖК-дисплея)
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее – ПО). Программное
обеспечение приборов встроено в защищённую от записи память микроконтроллера, что
исключает возможность его несанкционированной настройки и вмешательства, приводящим к
искажению результатов измерений. Метрологические характеристики приборов нормированы с
учетом влияния ПО.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО приборов
Значение
E14
E14
E20
E20
2107
2107
2001
2001
8AFDF11E
8AFDF11E
FB5FB8DC
FB5FB8DC
Идентификационные данные
PD194Z-Е14
PD194Z-Е14LPD194Z-Е20PD194Z-Е20L
Идентификационное наименова-
ние ПО
Номер версии (идентификацион-
ный номер ПО), не ниже
Цифровой идентификатор ПО
Место пломбирования от не-
санкционированного доступа
Место нанесения
знака поверки
з) мо
Рисунок 1 – Общий вид приборов с указанием места пломб
го доступа и места нанесения знака поверки
Место пломбирования от не-
санкционированного доступа
Место нанесения
знака поверки
Лист № 5
Всего листов 15
Уровень защиты от непреднамеренных и преднамеренных изменений – «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики приборов приведены в таблицах 2 – 22.
Наименование характеристики
57,7/100; 220/380
1; 5
от 0,2·U
ном
до 1,2·U
ном
±0,2
от 0,02·I
ном
до 1,2·I
ном
±0,2
Таблица 2 – Метрологические характеристики
PD194Z-Е20;
PD194Z-Е20L
Значение для модификации
PD194Z-Е14; PD194Z-Е14L
SHI-BCTSHI-SCTSHI-FCT
57,7/100; 220/38057,7/100; 220/38057,7/100; 220/380
5; 100; 200; 400; 6005; 100; 200; 400; 600600; 1000; 2000; 3000
50 50 50
1 1 1
50
1
1,2·U
от 0,2·U
ном
до
от 0,2·U
ном
до 1,2·U
ном
от 0,2·U
ном
до 1,2·U
ном
ном
±0,2±0,2±0,2
от 0,02·I
ном
до 1,2·I
ном
от 0,02·I
ном
до 1,2·I
ном
от 0,02·I
ном
до 1,2·I
ном
Номинальное значение среднеквадратического зна-
чения фазного/линейного напряжения переменного
тока U
ном.ф
/U
ном.л
, В
Номинальное значение среднеквадратического зна-
чения силы переменного тока I
ном
, А
Номинальное значение частоты переменного тока, Гц
Номинальное значение коэффициента мощности cos
j
Диапазон измерений среднеквадратического значе-
ния фазного/линейного напряжения переменного то-
ка при частоте 50 Гц, В
Пределы допускаемой основной приведенной (к но-
минальному значению) погрешности измерений
среднеквадратического значения фазного/линейного
напряжения переменного тока при частоте 50 Гц, %
Диапазон измерений среднеквадратического значе-
ния силы переменного тока при частоте 50 Гц, А
Пределы допускаемой основной приведенной (к но-
минальному значению) погрешности измерений
среднеквадратического значения силы переменного
тока при частоте 50 Гц, %
±0,2±1,0±1,0
Лист № 6
Всего листов 15
Наименование характеристики
– активной, Вт
– реактивной, вар
– полной, В·А
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ cosφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ sinφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ cosφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ sinφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ cosφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ sinφ ≤ 1
±0,5
±0,5
±0,5
±0,5
– реактивной, вар·ч
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ cosφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ cosφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ cosφ ≤ 1
Продолжение таблицы 2
PD194Z-Е20;
PD194Z-Е20L
Значение для модификации
PD194Z-Е14; PD194Z-Е14L
SHI-BCTSHI-SCTSHI-FCT
Диапазоны измерений электрической мощности
(фазной и суммарной по трем фазам):
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ cosφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ sinφ ≤ 1
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
Пределы допускаемой приведенной (к номинальному
значению) погрешности измерений активной, реак-
тивной, полной электрической мощности (фазной и
суммарной по трем фазам), %
Диапазоны измерений электрической энергии:
– активной, Вт·ч
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ cosφ ≤ 1
Пределы допускаемых погрешностей измерений ак-
тивной электрической энергии, %
Пределы допускаемых погрешностей измерений ре-
активной электрической энергии, %
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ sinφ ≤ 1
представлены в табли-
цах 3, 4, 11-18
представлены в табли-
цах 7,8, 19-21
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ sinφ ≤ 1
представлены в таб-
лицах 5, 6, 11-18
представлены в таб-
лицах 7,8, 19-21
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,01·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ sinφ ≤ 1
представлены в таб-
лицах 5, 6, 11-18
представлены в таб-
лицах 7,8, 19-21
0,2·U
ном
≤ U ≤ 1,2·U
ном
0,005·I
ном
≤ I ≤ 1,2·I
ном
-1 ≤ sinφ ≤ 1
представлены в таб-
лицах 3, 4, 11-18
представлены в табли-
цах 7,8, 19-21
Лист № 7
Всего листов 15
Наименование характеристики
– импульсный выход реактивной электрической
энергии, имп./квар∙ч
220 В, 5 А: 5000;
57,7 В, 5 А: 5000;
220 В, 100 А: 240;
220 В, 200 А: 120;
220 В, 400 А: 60;
220 В, 600 А: 40
220 В, 5 А: 5000;
57,7 В, 5 А: 20000;
57,7 В, 1 А: 80000
±0,01
±0,01
±0,01
±0,01
±0,3
±0,3
±0,3
±0,3
±0,1
±0,1
±0,1
±0,1
±0,2
±0,2
±0,2
±0,2
от +15 до +25
от 30 до 80
от +15 до +25
от 30 до 80
от +15 до +25
от 30 до 80
от +15 до +25
от 30 до 80
Продолжение таблицы 2
PD194Z-Е20;
PD194Z-Е20L
SHI-BCT
Значение для модификации
PD194Z-Е14; PD194Z-Е14L
SHI-SCTSHI-FCT
Постоянная счетчика:
– импульсный выход активной электрической энер-
гии, имп./кВт∙ч
220 В, 5 А: 5000;
57,7 В, 5 А: 5000; 220 В, 600 А: 40;
220 В, 100 А: 240; 220 В, 1000 А: 24;
220 В, 200 А: 120; 220 В, 2000 А: 12;
220 В, 400 А: 60; 220 В, 3000 А: 8
220 В, 600 А: 40
от 45 до 65
от 45 до 65
от 45 до 65
от 45 до 65
от -1 до 1
от -1 до 1
от -1 до 1
от -1 до 1
Диапазон измерений частоты переменного тока, Гц
Пределы допускаемой абсолютной погрешности из-
мерений частоты переменного тока, Гц
Диапазон измерений коэффициента мощности cos
j
Пределы допускаемой приведенной (к номинальному
значению) погрешности измерений коэффициента
мощности cos
j
(фазного и суммарного по трем фа-
зам), %
Пределы допускаемой дополнительной приведенной
(к номинальному значению) погрешности измерений
силы и напряжения переменного тока, вызванной от-
клонением температуры от нормальных условий из-
мерений, в диапазоне рабочих температур, на каждые
10 ºС, %
Пределы допускаемой дополнительной приведенной
(к номинальному значению) погрешности измерения
силы и напряжения переменного тока при повышен-
ной влажности 93 % при температуре 35 ºС, %
Нормальные условия измерений
:
-
температура окружающего воздуха
,
°С
-
относительная влажность воздуха
, %
Лист № 8
Всего листов 15
1,00
±0,5
0,1∙I
ном
≤ I≤ 1,2·I
ном
±0,3
Значение напряжения
переменного тока, В
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций PD194Z-
Е14 SHI-BCT; PD194Z-Е14L SHI-BCT; PD194Z-Е20; PD194Z-Е20L) при симметричной трехфазной нагрузке
Пределы допускаемой основ-
ной относительной погрешно-
Значение силы переменного тока I, АКоэффициент мощности cos
j
сти измерений активной элек-
трической энергии, %
0,01∙I
ном
≤ I < 0,05∙I
ном
0,05∙I
ном
≤ I≤ 1,2·I
ном
±0,5
±0,3
0,02∙I
ном
≤ I < 0,1∙I
ном
U
ном
0,50 (при индуктивной нагрузке)
0,80 (при емкостной нагрузке)
0,50 (при индуктивной нагрузке)
0,80 (при емкостной нагрузке)
0,1∙I
ном
≤ I ≤ 1,2·I
ном
±0,5
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций
PD194Z-Е14 SHI-BCT; PD194Z-Е14L SHI-BCT; PD194Z-Е20; PD194Z-Е20L) при однофазной нагрузке и симметрии многофазных напряжений,
приложенных к цепям напряжения
тока, В
cos
j
Пределы допускаемой основной от-
Значение силы переменного тока I, А
Значение напряжения переменного
Коэффициент мощности
носительной погрешности измерений
активной электрической энергии, %
0,05∙I
ном
≤ I < 1,2·I
ном
±0,3
1,00
U
ном
0,50 (при индуктивной
нагрузке)
Значение силы переменного тока I, А
Коэффициент мощности cos
j
1,00
0,1∙I≤ I < 0,2∙IU±1,0
Таблица 5 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций
PD194Z-Е14 SHI-SCT; PD194Z-Е14L SHI-SCT; PD194Z-Е14 SHI-FCT; PD194Z-Е14L SHI-FCT) при симметричной трехфазной нагрузке
Пределы допускаемой основ-
Значение напряжения переменногоной относительной погрешно-
тока, Всти измерений активной элек-
трической энергии, %
0,05∙I
ном
≤ I < 0,1∙I
ном
±1,0
0,1∙I
ном
≤ I≤ 1,2·I
ном
±0,8
0,50 (при индуктивной нагрузке)
номномном
0,80 (при емкостной нагрузке)
0,2∙I≤ I≤ 1,2·I±0,8
0,50 (при индуктивной нагрузке)
номном
0,80 (при емкостной нагрузке)
Лист № 9
Всего листов 15
0,2∙I
ном
≤ I ≤ 1,2·I
ном
±0,8
Значение силы переменного тока I, А
Таблица 6 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций
PD194Z-Е14 SHI-SCT; PD194Z-Е14L SHI-SCT; PD194Z-Е14 SHI-FCT; PD194Z-Е14L SHI-FCT) при однофазной нагрузке и симметрии многофаз-
ных напряжений, приложенных к цепям напряжения
Значение напряжения переменногоКоэффициент мощностиПределы допускаемой основной от-
тока, В cos
j
носительной погрешности измерений
активной электрической энергии, %
0,1∙I
ном
≤ I ≤ 1,2·I
ном
±1,0
1,00
U
ном
0,50 (при индуктивной
нагрузке)
Значение силы пере-
менного тока I, А
Значение напряжения перемен-
ного тока, В
Коэффициент sin
j
(при индуктив-
ной или емкостной нагрузке)
Пределы допускаемой основной относитель-
ной погрешности измерений реактивной
электрической энергии, %
U
ном
1,00
0,50
Таблица 7 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций
PD194Z-Е14 SHI-BCT; PD194Z-Е14L SHI-BCT; PD194Z-Е20; PD194Z-Е20L) при симметричной трехфазной нагрузке
0,02∙I
ном
≤ I < 0,05∙I
ном
0,05∙I
ном
≤ I ≤ 1,2·I
ном
0,05∙I
ном
≤ I< 0,10∙I
ном
0,10∙I
ном
≤ I≤ 1,2·I
ном
0,10∙I
ном
≤ I ≤ 1,2·I
ном
0,25
±0,6
±0,5
±0,6
±0,5
±0,6
Значение напряжения перемен-
ного тока, В
U
Таблица 8 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций
PD194Z-Е14 SHI-BCT; PD194Z-Е14L SHI-BCT; PD194Z-Е20; PD194Z-Е20L) при однофазной нагрузке и симметрии многофазных напряжений,
приложенных к цепям напряжения
Коэффициент sin
j
Пределы допускаемой основной относи-
Значение силы переменного тока I, А(при индуктивной или тельной погрешности измерений реактив-
емкостной нагрузке)ной электрической энергии, %
0,05∙I
ном
≤ I ≤ 1,2·I
ном
1,00 ±0,6
0,10∙I
ном
≤ I ≤ 1,2·I
ном
ном
0,50 ±0,5
Лист № 10
Всего листов 15
Значение силы пере-
менного тока I, А
Значение напряжения перемен-
ного тока, В
Коэффициент sin
j
(при индуктив-
ной или емкостной нагрузке)
Пределы допускаемой основной относитель-
ной погрешности измерений реактивной
электрической энергии, %
U
ном
1,00
0,50
Таблица 9 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической (для модификаций PD194Z-Е14 SHI-
SCT; PD194Z-Е14L SHI-SCT; PD194Z-Е14 SHI-FCT; PD194Z-Е14L SHI-FCT) при симметричной трехфазной нагрузке
0,02∙I
ном
≤ I < 0,05∙I
ном
0,05∙I
ном
≤ I ≤ 1,2·I
ном
0,05∙I
ном
≤ I< 0,10∙I
ном
0,10∙I
ном
≤ I≤ 1,2·I
ном
0,10∙I
ном
≤ I ≤ 1,2·I
ном
0,25
±1,0
±0,8
±1,0
±0,8
±0,8
Значение напряжения перемен-
ного тока, В
U
Таблица 10 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций
PD194Z-Е14 SHI-SCT; PD194Z-Е14L SHI-SCT; PD194Z-Е14 SHI-FCT; PD194Z-Е14L SHI-FCT) при однофазной нагрузке и симметрии многофаз-
ных напряжений, приложенных к цепям напряжения
Коэффициент sin
j
Пределы допускаемой основной относи-
Значение силы переменного тока I, А(при индуктивной или тельной погрешности измерений реактив-
емкостной нагрузке)ной электрической энергии, %
0,05∙I
ном
≤ I ≤ 1,2·I
ном
1,00 ±1,0
0,10∙I
ном
≤ I ≤ 1,2·I
ном
ном
0,50 ±0,8
Коэффициент мощности
cos
j
нагрузке)
Таблица 11 - Средний температурный коэффициент при измерении активной электрической энергии при отклонении температуры окружающей
среды от нормальных условий измерений, при симметричной нагрузке
Средний температурный коэффициент при измерении активной электри-
ческой энергии при отклонении температуры окружающей среды от
Значение силы переменного тока, Анормальных условий измерений, %/°С
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCTSHI-SCTSHI-FCT PD194Z-Е20L
0,05·I
ном
≤ I ≤ 1,2·I
ном
1,0
±
0,03
±
0,03
±
0,03
±
0,03
0,10·I
ном
≤ I ≤ 1,2·I
ном
0,5 (при индуктивной
±
0,05
±
0,05
±
0,05
±
0,05
Лист № 11
Всего листов 15
Значение силы переменного тока, А
Коэффициент мощности
cos
j
Пределы допускаемой дополнительной относительной погрешности из-
мерений активной электрической энергии, %
0,10·I
ном
≤ I ≤ 1,2·I
ном
Таблица 12 – Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении
напряжения от номинального значения в пределах ±10 %
0,05·I
ном
≤ I ≤ 1,2·I
ном
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCTSHI-SCTSHI-FCT PD194Z-Е20L
±
0,02
±
0,04
±
0,04
±
0,02
1,0
0,5 (при индуктивной
нагрузке)
±
0,04
±
0,08
±
0,08
±
0,04
Значение силы переменного тока, А
нагрузке)
Таблица 13 – Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении
частоты сети от номинального значения в пределах ±2 % при номинальном напряжении
Пределы допускаемой дополнительной относительной погрешности из-
Коэффициент мощностимерений активной электрической энергии, %
cos
j
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCT SHI-SCTSHI-FCT PD194Z-Е20L
0,05·I
ном
≤ I ≤ 1,2·I
ном
1,0
±
0,02
±
0,04
±
0,04
±
0,02
0,10·I
ном
≤ I ≤ 1,2·I
ном
0,5 (при индуктивной
±
0,02
±
0,04
±
0,04
±
0,02
Значение силы переменного тока, А
Таблица 14 – Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при обратном по-
рядке следования фаз, при номинальном напряжении
Пределы допускаемой дополнительной относительной погрешности из-
Коэффициент мощностимерений активной электрической энергии, %
cos
j
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCT SHI-SCTSHI-FCT PD194Z-Е20L
0,1·I
ном
1,0
±
0,1
±
0,2
±
0,2
±
0,1
Лист № 12
Всего листов 15
Значение силы переменного тока, А
Таблица 15 – Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной
несимметрией напряжения, при номинальном напряжении
Пределы допускаемой дополнительной относительной погрешности из-
Коэффициент мощностимерений активной электрической энергии, %
cos
j
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCT SHI-SCTSHI-FCT PD194Z-Е20L
I
ном
1,0
±
1,0
±
1,0
±
1,0
±
1,0
Значение силы переменного тока, А
Коэффициент мощности
cos
j
Пределы допускаемой дополнительной относительной погрешности из-
мерений активной электрической энергии, %
Таблица 16 – Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении
напряжения электропитания от номинального значения в пределах ±15 %
0,01·I
ном
0,05·I
ном
1,0
1,0
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCTSHI-SCTSHI-FCT PD194Z-Е20L
±
0,1
- -
±
0,1
-
±
0,1
±
0,1 -
Значение силы переменного тока, А
Коэффициент мощности
cos
j
Пределы допускаемой дополнительной относительной погрешности из-
мерений активной электрической энергии, %
Таблица 17 – Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной гар-
мониками в цепях напряжения и тока, при номинальном напряжении
0,6·I
ном
1,0
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCTSHI-SCTSHI-FCT PD194Z-Е20L
±
0,5
±
0,5
±
0,5
±
0,5
Значение силы переменного тока, А
Коэффициент мощности
cos
j
Пределы допускаемой дополнительной относительной погрешности из-
мерений активной электрической энергии, %
Таблица 18 – Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной суб-
гармониками в trial переменного тока, при номинальном напряжении
0,5·I
ном
1,0
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCTSHI-SCTSHI-FCT PD194Z-Е20L
±
1,5
±
1,5
±
1,5
±
1,5
Лист № 13
Всего листов 15
Таблица 19 - Средний температурный коэффициент при измерении реактивной электрической энергии при отклонении температуры окружаю-
щей среды от нормальных условий измерений, при симметричной нагрузке
Средний температурный коэффициент при измерении реактивной элек-
Коэффициент sin
j
(при ин-
трической энергии при отклонении температуры окружающей среды от
Значение силы переменного тока, А
дуктивной или емкостной
нормальных условий измерений, %/°С
нагрузке)PD194Z-Е14; PD194Z-Е14LPD194Z-Е20; SHI-BCT
SHI-SCTSHI-FCT PD194Z-Е20L
0,05·I
ном
≤ I ≤ 1,2·I
ном
1,0
±
0,10
±
0,10
±
0,10
±
0,10
0,10·I
ном
≤ I ≤ 1,2·I
ном
0,5
±
0,15
±
0,15
±
0,15
±
0,15
Значение силы переменного тока, А
Коэффициент sin
j
(при ин-
дуктивной или емкостной
нагрузке)
Пределы допускаемой дополнительной относительной погрешности из-
мерений реактивной электрической энергии, %
Таблица 20 – Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении
напряжения от номинального значения в пределах ±10 %
0,02·I
ном
≤ I ≤ 1,2·I
ном
0,05·I
ном
≤ I ≤ 1,2·I
ном
1,0
0,5
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCTSHI-SCTSHI-FCT PD194Z-Е20L
±
1,0
±
1,0
±
1,0
±
1,0
±
1,5
±
1,5
±
1,5
±
1,5
Значение силы переменного тока, А
Коэффициент sin
j
(при ин-
дуктивной или емкостной
нагрузке)
Пределы допускаемой дополнительной относительной погрешности из-
мерений реактивной электрической энергии, %
Таблица 21 – Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении
частоты сети от номинального значения в пределах ±2 % при номинальном напряжении
0,02·I
ном
≤ I ≤ 1,2·I
ном
0,05·I
ном
≤ I ≤ 1,2·I
ном
1,0
0,5
PD194Z-Е14; PD194Z-Е14LPD194Z-Е20;
SHI-BCTSHI-SCTSHI-FCT PD194Z-Е20L
±
2,5
±
2,5
±
2,5
±
2,5
±
2,5
±
2,5
±
2,5
±
2,5
Лист № 14
Всего листов 15
Значение
90×72×63,5
90×72×63,5
0,250
0,245
от 100 до 350
от 80 до 270
50 ± 1
5
Таблица 22 - Основные технические характеристики приборов
Наименование характеристики
Габаритные размеры (длина×ширина×высота), мм, не более:
‒ для модификаций PD194Z-Е20, PD194Z-Е20L
‒ для модификаций PD194Z-Е14, PD194Z-Е14L
Масса, кг, не более:
‒для модификаций PD194Z-Е20, PD194Z-Е20L
‒для модификаций PD194Z-Е14, PD194Z-Е14L
Параметры питания постоянного тока:
- напряжение постоянного тока, В
Параметры питания переменного тока:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В·А
Рабочие условия измерений:
– температура окружающего воздуха, ºС:
– для модификаций PD194Z-Е20, PD194Z-Е14
– для модификаций PD194Z-Е20L, PD194Z-Е14L
– относительная влажность при температуре + 35 °С, %, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от -25 до +70
от -40 до +70
93
50000
10
Знак утверждения типа
наносится на корпус прибора в виде наклейки и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Комплект поставки приборов представлен в таблице 23.
Обозначение
Количество
Таблица 23 - Комплектность приборов
Наименование
Прибор цифровой электроизмерительный PD194Z
Руководство по эксплуатации
Паспорт
Методика поверки
-
-
-
ИЦРМ-МП-122-20
1 шт.
1 экз.
1 экз.
1 экз.
Лист № 15
Всего листов 15
Поверка
осуществляется по документу ИЦРМ-МП-122-20 «ГСИ. Приборы цифровые электроизмерительные
PD194Z. Методика поверки», утвержденному ООО «ИЦРМ» 10.07.2020 г.
Основные средства поверки:
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ»
(регистрационный номер в Федеральном информационном фонде 52854-13);
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Феде-
ральном информационном фонде 39854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к приборам цифровым
электроизмерительным PD194Z
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
Техническая документация изготовителя
Изготовитель
Jiangsu Sfere Electric CO., LTD, КНР
Адрес: № 1 Dongding Road, Jiangyin, Jiangsu Province, China, 214400
Телефон: 0086-510-86199063
Факс: 0086-510-86199069
Web-сайт: http://www.sfere-elec.com/
Заявитель
Общество с ограниченной ответственностью «Сфеир Электрик РУС»
(ООО «Сфеир Электрик РУС»)
ИНН 7727432415
Адрес: 117303, Россия, г. Москва, ул. Каховка, д. 11, стр.1, Э 1 П VI К 4, оф. 209
Телефон: +7-926-528-60-49
E-mail: petr@sfere-elec.com, xiajun@sfere-elec.com
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях
утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57580-14 | Преобразователи сопротивления измерительные аналого-цифровые модульные | NI PXIe-4357 | Компания "National Instruments Corporation", Венгрия | 1 год | Перейти |
| 21285-10 | Датчики уровня буйковые цифровые | ЦДУ-01 | ЗАО "ДС Контролз", г.Великий Новгород | 4 года | Перейти |
| 15594-96 | Манометры дифференциальные цифровые | ДМЦ-01 | ЗАО НПО "Эко-Интех", г.Москва | 1 год | Перейти |
| 6013-77 | Приборы для поверки вольтметров дифференциальные | В1-12 | Завод радиоизмерительных приборов, г.Краснодар | 6 месяцев | Перейти |
| 17340-98 | Приборы для контроля геометрии ходовой части автомобилей | 60-1000 CCD | Фирма "BEAR", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
