Станции автоматические метеорологические Велес-М, ГРСИ 80876-20
Номер госреестра:
80876-20
Наименование СИ:
Станции автоматические метеорологические
Обозначение типа:
Велес-М
Производитель:
Акционерное общество "Метео Телеком" (АО "Метео Телеком"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 35
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2413
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станции автоматические метеорологические Велес-М
Назначение средства измерений
Станции автоматические метеорологические Велес-М (далее – станции Велес-М)
предназначены для автоматических измерений метеорологических параметров: температуры и
относительной влажности воздуха, энергетической освещенности, скорости и направления
воздушного потока, количества и интенсивности атмосферных осадков, температуры почвы.
Описание средства измерений
Принцип действия станций Велес-М основан на измерении метеорологических
параметров первичными измерительными преобразователями с последующим преобразованием
в цифровой код и передачей результатов измерений на web-интерфейс.
Конструктивно станции Велес-М выполнены по модульному принципу и состоят из
центрального устройства для регистрации, обработки и отправки измерительной информации, а
также измерительных каналов, вспомогательных и связующих компонентов. Центральное
устройство представляет собой защищенный корпус с размещенными внутри контроллером,
устройством связи и элементами питания. Первичные измерительные преобразователи
(датчики) подключаются к центральному устройству с помощью линий связи, образуя
измерительные каналы (далее – ИК).
Чувствительныеэлементытемпературыиотносительнойвлажностивоздуха
выполнены в едином стержневом исполнении. Чувствительный элемент энергетической
освещенности размещен на верхней части радиационной защиты. Для измерения температуры
воздуха принцип действия основан на зависимости электрического сопротивления платинового
чувствительного элемента (Pt100) от температуры окружающей среды; для измерения
относительной влажности воздуха – на зависимости емкости чувствительного элемента от
относительной влажности воздуха; для измерения энергетической освещенности - на
зависимости напряжения, возникающего в кремниевой ячейки, от падающего солнечного
излучения.Совмещенныйдатчик устанавливаетсянамачтетакимобразом, чтобы
чувствительные элементы температуры и относительной влажности воздуха размещались
внутри радиационной защиты для предотвращения воздействия на них прямого солнечного
излучения и осадков.
Принцип действия датчика скорости и направления воздушного потока основан на
изменении времени распространения ультразвукового сигнала между излучателем и
приемником в зависимости от скорости и направления воздушного потока.
Принцип действия датчика количества и интенсивности атмосферных осадков основан
на объемном методе измерения количества выпавших атмосферных осадков посредством
регистрации числа опрокидываний контейнера известного объема. Интенсивность атмосферных
осадков определяется путем отношения количества атмосферных осадков к определенному
временному интервалу.
Принцип действия датчика температуры почвы основан на зависимости электрического
сопротивления платинового чувствительного элемента от температуры почвы.
Лист № 2
Всего листов 7
В состав станций Велес-М также входит индикатор влажности листа, который дает
информацию о наличии/отсутствии влаги на листе.
Станции Велес-М позволяют рассчитать температуру точки росы на основании
измеряемых параметров по алгоритму производителя.
Станции Велес-М работают круглосуточно, сообщения о метеорологических
параметрах передаются периодически согласно установленному расписанию. Электропитание
станций Велес-М может осуществляться от аккумуляторной батареи или солнечной панели.
Подключение к станциям Велес-М осуществляется по web-интерфейсу.
Для защиты от несанкционированного доступа имеются замки, расположение замков
представлено на рисунке 2.
Рисунок 1 — Общий вид станций Велес-М
1 – датчик количества и интенсивности атмосферных осадков, 2 – датчик энергетической
освещенности, температуры и влажности воздуха, 3 – датчик скорости и направления
воздушного потока, 4 – центральное устройство, 5 – индикатор влажности листа,
6 – датчик температуры почвы
1
2
3
4
5
6
Лист № 3
Всего листов 7
Программное обеспечение
Программное обеспечение станций Велес-М состоит из двух модулей: встроенного ПО
«firmware_anylogg» и автономного ПО «АГРОПЛАТФОРМА». Встроенное ПО обеспечивает
сбор, обработку и передачу данных по каналам связи на web-интерфейс. Автономное ПО
«АГРОПЛАТФОРМА.РФ» обеспечивает отображение, анализ, архивирование результатов
измерений.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО firmware_anylogg АГРОПЛАТФОРМА
Номер версии (идентификационный номер) ПО не ниже 1.3.3 не ниже 1.1
Цифровой идентификатор ПО - -
Значение
от -55 до +60
±(0,1+0,002∙|t|)*
от 0 до 100
±3
от 10 до 1300
±16
от 0,2 до 75
±0,2
±0,02·V *
±0,03·V *
от 0° до 360°
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры воздуха, °С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры воздуха, °С
Диапазон измерений относительной влажности воздуха, %
Пределыдопускаемойабсолютнойпогрешностиизмерений
относительной влажности воздуха, %
Диапазон измерений энергетической освещенности, Вт/м
2
Пределы допускаемой относительной погрешности измерений
энергетической освещенности, %
Диапазон измерений скорости воздушного потока, м/с
Пределыдопускаемойабсолютнойпогрешностиизмерений
скорости воздушного потока, м/с
- в диапазоне измерений от 0,2 до 10 м/с включ.,
- в диапазоне измерений св. 10 до 35 м/с включ.,
- в диапазоне измерений св. 35 до 75 м/с
Диапазон измерений направления воздушного потока
Пределы допускаемой абсолютной погрешности измерений
направления воздушного потока
±2°

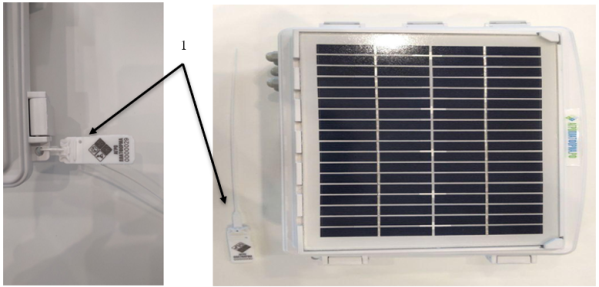

Рисунок 2 — Схема пломбирования станций Велес-М
1 — пломба на центральном устройстве
Лист № 4
Всего листов 7
Продолжение таблицы 2
Наименование характеристикиЗначение
Диапазон измерений температуры почвы, °С от -40 до +60
Пределы допускаемой абсолютной погрешности измерений
температуры почвы, °С:
- в диапазоне от -40 до -20 °С включ.,±0,5
- в диапазоне св. -20 до +60 °С±0,4
Диапазон измерений количества осадков, мм от 0,2
Пределы допускаемой абсолютной погрешности измерений
количества атмосферных осадков, мм, при интенсивности осадков:
- в диапазоне от 0,2 до 60 мм/ч включ.;±(0,2+0,02∙M)*
- в диапазоне св. 60 до 200 мм/ч включ.;±(0,2+0,05∙M)*
- в диапазоне св. 200 до 300 мм/ч±(0,2+0,07∙M)*
Диапазон измерений интенсивности осадков, мм/ч от 0,2 до 300
Пределы допускаемой абсолютной погрешности измерений
интенсивности атмосферных осадков, мм/ч:
- в диапазоне от 0,2 до 60 мм/ч включ.;±(0,2+0,02∙I)*
- в диапазоне св. 60 до 200 мм/ч включ.;±(0,2+0,05∙I)*
- в диапазоне св. 200 до 300 мм/ч±(0,2+0,07∙I)*
* t - измеренная температура воздуха, °С; V – измеренная скорость воздушного потока, м/с;
M – измеренное количество атмосферных осадков, мм; I – измеренная интенсивность
атмосферных осадков, мм/ч
240
4,5
1,4
Значение
от 4 до 32
10
11000
7
Ширина Высота
260 110
-340
- 190
- 445
- 500
67 232
-3250
Диаметр
-
160
162,6
50
-50
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания от сети постоянного тока, В
Потребляемая мощность, Вт, не более
Наработка на отказ, ч, не менее
Средний срок службы, лет
Габаритные размеры, мм, не более:Длина
- центральное устройство; 350
- датчик энергетической освещенности, темпера-
туры и относительной влажности воздуха;
-
- датчик скорости и направления воздушного
потока;
-
- датчик количества и интенсивности осадков;-
- датчик температуры почвы;
-
- индикатор влажности листа;135
- мачта
-
Масса, кг, не более:
- центральное устройство;
- датчик энергетической освещенности, темпера-
туры и относительной влажности воздуха;
- датчик скорости и направления воздушного
потока;
- датчик количества и интенсивности осадков;
- датчик температуры почвы;
- индикатор влажности листа;
- мачта
0,62
2,2
0,25
0,41
5,5
Лист № 5
Всего листов 7
Значение
Продолжение таблицы 3
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха, °C:
- для ИК количества и интенсивности осадков;
- для остальных элементов станции;
Относительная влажность воздуха, %
Атмосферное давление, гПа
от 0 до +60
от -55 до +60
от 0 до 100
от 600 до 1100
Знак утверждения типа
наносится в виде наклейки на центральное устройство станции Велес-М и типографским
способом на руководство по эксплуатации.
1 шт.
1 шт.
Комплектность средства измерений
Таблица 4 – Комплектность станций автоматических метеорологических Trial-М
НаименованиеОбозначениеКол-во
Велес-М
Станция Велес-М в составе:
- центральное устройство;
- датчик энергетической освещенности,
температуры и относительной влажности воздуха;
- датчик скорости и направления воздушного
потока;
- датчик количества и интенсивности осадков;
- датчик температуры почвы;
- индикатор влажности листа;
- мачта;
- комплект кабелей;
- монтажный комплект
Руководство по эксплуатации
РЭ 265112-001-92585528-2020
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 комплект
1 комплект
1 экз.
Паспорт
Методика поверки
ПС 265112-001-92585528-2020 1 экз.
МП 2540-0085-2020 1 экз.
Поверка
осуществляетсяподокументуМП2540-0085-2020«ГСИ.Станцииавтоматические
метеорологические Велес-М. Методика поверки», утвержденному ФГУП «ВНИИМ им.
Д.И.Менделеева» 04.09.2020 года.
Основные средства поверки:
ТермометрсопротивленияэталонныйЭТС-100,регистрационныйномерв
Федеральном информационном фонде по обеспечению единства измерений 19916-10.
Термостатжидкостный7000модификации7060,регистрационныйномерв
Федеральном информационном фонде по обеспечению единства измерений 40415-15.
ИзмерительтемпературымногоканальныйпрецизионныйМИТ8модификации
МИТ 8.15, регистрационный номер в Федеральном информационном фонде по обеспечению
единства измерений 19736-11.
Комплекс поверочный портативный КПП-3, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 67967-17.
Рабочий эталон (аэродинамическая измерительная установка) по приказу Федерального
агентства по техническому регулированию и метрологии (Росстандарт) от 25.11.2019 г. № 2815
«Об утверждении Государственной поверочной схемы для средств измерений скорости
воздушного потока», абсолютная погрешность ±(0,1+0,01*V) м/с, где V – измеренная скорость
воздушного потока.
Лист № 6
Всего листов 7
Лимб из состава комплекса поверочного портативного КПП-4, диапазон измерений от
0° до 360°, переделы допускаемой абсолютной погрешности ±1°, регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 68664-17.
Рабочий эталон единицы длины для измерений количества атмосферных осадков и
интенсивности атмосферных осадков по локальной поверочной схеме, утвержденной
ФГУП «ВНИИМ им. Д.И.Менделеева» для средств измерений количества осадков в диапазоне
значений от 0 мм до 2000 мм, интенсивности атмосферных осадков в диапазоне значений от
0,25 мм/ч до 300 мм/ч.
Рабочий эталон 2 разряда по государственной поверочной схеме для средств измерений
спектральной плотности энергетической яркости, спектральной плотности силы излучения,
спектральной плотности энергетической освещенности, силы излучения и энергетической
освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока
излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и
энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6
мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин
волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в
диапазоне длин волн от 0,25 до 0,85 мкм, утвержденной приказом Федерального агентства по
техническому регулированию и метрологии № 2815 от 29.12.2018.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Государственная
поверочная
схема для
средств
измерений
Нормативные и технические документы, устанавливающие требования к станциям
автоматическим метеорологическим Велес-М
Государственная
поверочная
схема для
средств
измерений
ГОСТ 8.558-09 ГСИ.
температуры
ГОСТ 8.547-09 ГСИ.
влажности газов
Приказ Федерального агентства по техническому регулированию и метрологии
(Росстандарт) от 25.11.2019 г. № 2815 «Об утверждении Государственной поверочной схемы
для средств измерений скорости воздушного потока»
Приказ Федерального агентства по техническому регулированию и метрологии
(Росстандарт) от 07.02.2018 г. №256 «Об утверждении Государственной поверочной схемы для
средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии
от 29.12.2018 № 2815 «Об утверждении государственной поверочной схемы для средств
измерений спектральной плотности энергетической яркости, спектральной плотности силы
излучения, спектральной плотности энергетической освещенности, силы излучения и
энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной
плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической
освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн
от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в
диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии
флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм »
Приказ Минприроды РФ № 436 от 19.10.2015 г. «Об утверждении перечня измерений,
относящихся к сфере государственного регулирования обеспечения единства измерений и
выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней
областях, и обязательных метрологических требований к ним, в том числе показателей
точности измерений»
Лист № 7
Всего листов 7
Техническиеусловия«СтанцииавтоматическаяметеорологическаяВелес-М.
ТУ 265112-001-92585528-2020»
Изготовитель
Акционерное общество «Метео Телеком» (АО «Метео Телеком»)
ИНН 7703747656
Адрес: 123376, Россия, Москва, Средний Трехгорный пер., д.5, стр. 1
Телефон/факс: (495) 984-32-54
Web сайт: www. meteotelecom.ru
E-mail: info@meteotelecom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
№ RA.RU.311541
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15900-96 | Весы автоматические дискретного действия суммирующие | MWBB | Фирма "Buhler AG", Швейцария | 1 год | Перейти |
| 9081-83 | Измерители нелинейных искажений автоматические | С6-11 | Дочернее производственное предприятие "Меридиан-производство", Украина | 1 год | Перейти |
| 31850-06 | Калибраторы давления автоматические | CPC 6000 (старое обозначение APC 600) | Фирма "Mensor Corporation", США | 6 мес. - для калибраторов с погрешностью ±0,008 % и 1 год - с погрешностью ±0,02 % | Перейти |
| 60028-15 | Станции контроля загрязнения атмосферного воздуха автоматические | МР-28М | ФГБУ "НПО "Тайфун" Федеральной службы по гидрометеорологии и мониторингу окружающей среды Министерства природных ресурсов и экологии РФ, г.Обнинск | 1 год | Перейти |
| 42795-09 | Дефектоскопы мультипрограммные автоматические ультразвуковые | АВТОСКАН | НПП "MDR Grup" SRL, Молдова, г.Кишинев | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
