Номер госреестра:
80875-20
Наименование СИ:
Копры маятниковые
Обозначение типа:
ГОСТ серии МИК
Производитель:
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ"), Республика Башкортостан, г. Нефтекамск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 34
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2413
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Копры маятниковые ГОСТ серии МИК
Назначение средства измерений
Копры маятниковые
ГОСТ
серии МИК (далее – копры) предназначены для измерений
энергии разрушения образцов при проведении механических испытаний образцов металлов,
пластмасс, сплавов и материалов на двухопорный, одноопорный ударный изгиб (консольный
изгиб) и ударное растяжение.
Описание средства измерений
Принцип действия копров заключается в ударном воздействии маятника, свободно
качающегося в поле силы тяжести, на испытываемый образец. Величина энергии, затраченная
на разрушение образца, определяется как разность потенциальных энергий маятника в начале
его движения и в точке взлета.
Конструктивно копры состоят из основания, на котором закреплена сдвоенная или
одинарная вертикальная стойка. В стойке на подшипниках закреплена ось качания маятника.
Маятник представляет собой штангу, в нижней части которой закреплен молот с бойком. С
маятником связаны устройства отсчета (регистрации) показаний, в том числе стрелка
аналоговой шкалы или датчик угла поворота, информация от которого обрабатывается и
отображается на дисплее персонального компьютера и (или) на пульте оператора. На
основании, в зависимости от вида испытаний, могут быть расположены опоры, зажимные губки
или поперечное ярмо.
Копрывыпускаютсявпятимодификациях,отличающихсядруготдруга
максимальным номинальным значением потенциальной энергии, устройством отсчета и
регистрации показаний, габаритными размерами и массой.
Копры могут оснащаться устройством торможения маятника, устройством изменения
угла зарядки маятника, системой блокировки пуска маятника при открытых дверях датчиком
силы, встроенным в боёк маятника, дополнительными приспособлениями (ручной податчик-
центратор, автоподатчик образцов, устройство сбора осколков образцов), температурными
камерами, защитным ограждением.
Копры имеют возможность дополнительного подключения системы измерительной
ГОСТ-ТЕСТ (рег. № 75946-19).
Структура условного обозначения копров:
Копер маятниковый ГОСТ серии МИК-Х.Y-A.К.V,
где Х – наибольшее значение потенциальной энергии, Дж (см. таблицы 2-9);
Y – механизм управления взведением маятника:
1-ручное управление;
2-электромеханическое управление.
А – вид устройства отсчета и регистрации:
1- аналоговая шкала;
Лист № 2
Всего листов 13

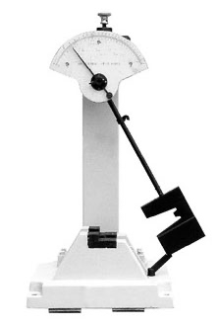

Рисунок 1 – Общий вид копров маятниковых
ГОСТ серии МИК модификации МИК-50
(5,5; 25). Y-1.К.V

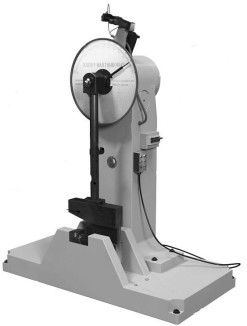

Рисунок 3 – Общий вид копров маятниковых
ГОСТ серии МИК модификации МИК-150
(300; 450). Y-1.К.V
2- пульт оператора;
3- персональный компьютер.
К – вид исполнения:
1-одностоечное исполнение;
2-двухстоечное исполнение.
V – Вид устройства фиксации угла зарядки маятника:
1- жестко установленный угол взведения;
2- свободно задаваемый угол взведения
Общий вид копров маятниковых ГОСТ серии МИК показан на рисунках 1-5

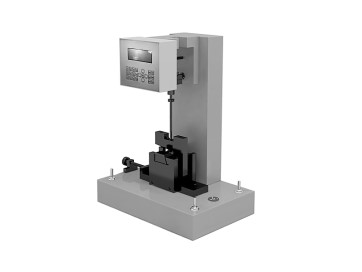

Рисунок 2 – Общий вид копров маятниковых
ГОСТ серии МИК модификации МИК-50 (5,5;
25). Y-2.К.V

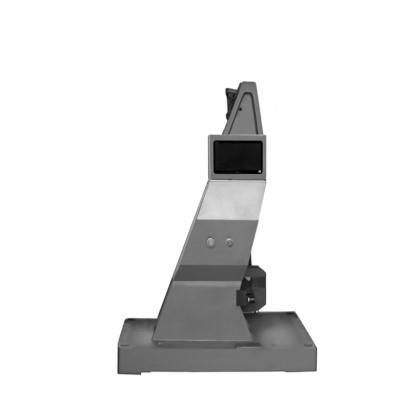

Рисунок 4 – Общий вид копров маятниковых
ГОСТ серии МИК модификации МИК-150 (300;
450; 750; 900). 2-1.1.V
Лист № 3
Всего листов 13
Для ограничения доступа в целях несанкционированной настройки и вмешательства
производится опломбирование посредством нанесения специальной наклейки на корпус
испытательной машины и нанесением специальной краски на винт механической защелки,
регулировочный контргруз.
Схема пломбировки от несанкционированного доступа представлена на рисунке 6.
Программное обеспечение
Программное обеспечение «GOST_TEST.EXE» разработано специально для копров и
служит для управления их функциональными возможностями, а также для обработки и
отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом
электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с
Р 50.2.077 – 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
«GOST_TEST.EXE»
не ниже 2.0
7FB21F84
CRC32
Рисунок 5 – Общий вид копров маятниковых ГОСТ серии МИК модификации МИК-150 (300;
450; 750; 900). 2-2.2.V

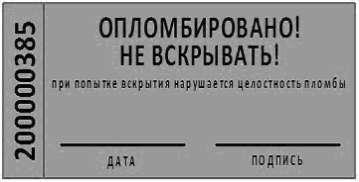

Рисунок 6 – Схема пломбировки от несанкционированного доступа
Лист № 4
Всего листов 13
Наименование характеристики
Значение
Наибольшее значение потенциальной
энергии маятника, Дж
5,5
Номинальное значение потенциальной
энергии маятника, Дж
Диапазон измерений энергии, Дж
Пределы допускаемой абсолютной
погрешности измерений энергии, Дж
±0,020
±0,025
±0,0275
±0,040
±0,050
±0,055
_____________________
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики модификации МИК-5,5.Y.-A.К.V
0,5*1,0*2,0*2,5*2,75*4,0*5,0*5,5*
Пределы допускаемой относительной
погрешности измерений потенциальной±0,5
энергии, %
от 0,05от 0,10 до
до 0,40 0,80
от 0,20 до
1,60
от 0,25 до
2,00
от 0,275 до
2,200
от 0,40 до
3,20
от 0,50 до
4,00
от 0,55 до
4,4
±0,005±0,010
Потеря энергии при свободном качании маятника за половину полного колебания, не более, %
по методу Шарпи
2,01,0-0,5
по методу Изода
-2,01,00,5
по методу ударного растяжения--1,0--0,5-
* По заказу
Лист № 5
Всего листов 13
Значение
25
±0,5
Диапазон измерений
энергии, Дж
от 1,50
до
12,00
±0,150
_____________________
Таблица 3 – Метрологические характеристики модификации МИК-25.Y-A.К.V
Наименование
характеристики
Наибольшее значение
потенциальной энергии
маятника, Дж
Номинальное значение
потенциальной энергии
маятника, Дж
0,5*1,0*2,0*2,5*2,75*4,0*5,0*5,5*7,5*11,0*15,0*22,0*25,0*
Пределы допускаемой
относительной
погрешности измерений
потенциальной энергии,
%
от 0,05 от 0,10 от 0,20 от 0,25
до 0,40 до 0,80 до 1,60 до 2,00
от 0,275 от 0,40
до 2,200 до 3,20
от 0,50 от 0,55 от 0,75 от 1,10
до 4,00 до 4,40 до 6,00 до 8,80
от от
2,20 2,50
до до
17,60 20,00
Пределы допускаемой
абсолютной погрешности
измерений энергии, Дж
±0,005 ±0,010 ±0,020 ±0,025
±0,0275 ±0,040
±0,050 ±0,055±0,075±0,110
±0,220 ±0,250
Потеря энергии при свободном качании маятника за половину полного колебания, не более, %
по методу Шарпи2,01,0-0,5-0,5-0,5-
по методу Изода - 2,0 1,0 0,5
по методу ударного
растяжения
--1,0--0,5--0,5-0,5-
* По заказу
Лист № 6
Всего листов 13
Значение
50,0
±0,5
Диапазон
измерений
энергии, Дж
Таблица 4 – Метрологические характеристики копров модификации МИК-50.Y-A.К.V
Наименование
характеристики
Наибольшее
значение
потенциальной
энергии
маятника, Дж
Номинальное
значение
потенциальной0,5*1,0*2,0*2,5*2,75*
энергии
маятника, Дж
4,0*5,0*5,5*7,5*11,0*15,0*22,0*25,0*44,0*50,0*
Пределы
допускаемой
относительной
погрешности
измерений
потенциальной
энергии, %
от 0,05 от 0,10 от 0,20
до 0,40 до 0,80 до 1,60
от 0,25 от 0,275 от 0,40
до 2,00 до 2,200 до 3,20
ототот
от 0,500,55 0,75 1,10
до 4,00 дододо
4,406,008,80
от от
1,50 2,20
до до
12,00 17,60
от от от
2,50 4,40 5,00
до до до
20,00 35,20 40,00
Пределы
допускаемой
абсолютной
погрешности
измерений
энергии, Дж
±0,005 ±0,010 ±0,020
±0,025 ±0,0275 ±0,040
±0,050 ±0,055 ±0,075 ±0,110
±0,150 ±0,220
±0,250 ±0,44 ±0,500
Лист № 7
Всего листов 13
_____________________
Продолжение таблицы 4
Наименование характеристикиЗначение
Номинальное значение потенциальной
энергии маятника, Дж
0,5* 1,0* 2,0*2,5*2,75* 4,0* 5,0* 5,5* 7,5* 11,0* 15,0* 22,0* 25,0* 44,0* 50,0*
Потеря энергии при свободном качании маятника за половину полного колебания, не более, %
по методу Шарпи2,01,0-0,5-0,5-0,5-0,5
по методу Изода - 2,0 1,0 0,5
по методу ударного растяжения--1,0--0,5--0,5-0,5-0,5
* По заказу
Значение
Диапазон измерений энергии, Дж
от 5 до 40
150,0
50*
Таблица 5 – Метрологические характеристики модификации МИК-150.Y.-A.К.V
Наименование характеристики
Наибольшее значение потенциальной энергии маятника, Дж
Номинальное значение потенциальной энергии маятника, Дж
Пределы допускаемой относительной погрешности измерений потенциальной энергии, %
100*150*
±0,5
от 10 до 80от 15 до
120
Пределы допускаемой абсолютной погрешности измерений энергии, Дж
±0,5
±1,0±1,5
0,5
Потеря энергии при свободном качании маятника за половину полного колебания, не более, %
_____________________
* По заказу
Лист № 8
Всего листов 13
Наименование характеристики
Значение
±0,5
Диапазон измерений энергии, Дж
0,5
_____________________
Таблица 6 – Метрологические характеристики копров модификации МИК-300.Y.-A.К.V
300,0
100*150*
165*
200*250*300*
Наибольшее значение потенциальной энергии маятника, Дж
Номинальное значение потенциальной энергии маятника, Дж
Пределы допускаемой относительной погрешности измерений
потенциальной энергии, %
от 10 до от 15 до
80 120
от 16,5 доот 20 доот 25 доот 30 до
198 160 200 240
Пределы допускаемой абсолютной погрешности измерений энергии, Дж
±1,0±1,5
±1,65±2,0±2,5±3,0
Потеря энергии при свободном качании маятника за половину полного
колебания, не более, %
* По заказу
Наименование характеристики
Значение
Диапазон измерений энергии, Дж
_____________________
Таблица 7 – Метрологические характеристики копров модификации МИК-450.Y.-A.К.V
Наибольшее значение потенциальной энергии маятника, Дж
450,0
Номинальное значение потенциальной энергии маятника, Дж100*150*
165*
200*250*300*406*450*
Пределы допускаемой относительной погрешности измерений±0,5
потенциальной энергии, %
от 10 от 15 от 16,5
до 80 до 120
до 198
от 20 от 25
до 160 до 200
от 30 от 40,6 от 45
до 240 до 324,8 до 360
Пределы допускаемой абсолютной погрешности измерений
энергии, Дж
±1,0±1,5±1,65
±2,0±2,5
±3,0
±4,06±4,5
Потеря энергии при свободном качании маятника за половину0,5
полного колебания, не более, %
* По заказу
Лист № 9
Всего листов 13
Значение
±0,5
Диапазон измерений энергии, Дж
0,5
_____________________
Таблица 8 – Метрологические характеристики копров модификации МИК-750.Y.-A.К.V
Наименование характеристики
Наибольшее значение потенциальной энергии маятника, Дж
750,0
Номинальное значение потенциальной энергии маятника, Дж250*300*406*450*500*542*600*750*
Пределы допускаемой относительной погрешности измерений
потенциальной энергии, %
от 25 от 30
до 200 до 240
от 40,6
до 324,8
от 45 от 50
до 360 до 400
от 54,2 от 60 от 75
до 433,6 до 480 до 600
Пределы допускаемой абсолютной погрешности измерений энергии, Дж±2,5±3,0±4,06±4,5±5,0±5,42±6,0±7,5
Потеря энергии при свободном качании маятника за половину полного
колебания, не более, %
* По заказу
Наименование характеристики
Значение
±0,5
Диапазон измерений энергии, Дж
0,5
_____________________
Таблица 9 – Метрологические характеристики копров модификации МИК-900.Y.-A.К.V
900,0
450*500*
542*600*750*800*900*
Наибольшее значение потенциальной энергии маятника, Дж
Номинальное значение потенциальной энергии маятника, Дж
Пределы допускаемой относительной погрешности измерений
потенциальной энергии, %
от 50 от 54,2
до 400 до 433,6
от 60 от 75 от 50 от 80 от 90
до 480 до 600 до 400 до 640 до 720
Пределы допускаемой абсолютной погрешности измерений энергии, Дж
±5,0±5,42
±6,0±7,5±5,0±8,0±9,0
Потеря энергии при свободном качании маятника за половину полного
колебания, не более, %
* По заказу
Лист № 10
Всего листов 13
Диапазон воспроизводимых
скоростей
движения маятника в момент
удара, м/с
от 1,5 до 3,0
МИК-25.Y.С-A.К.V
МИК-50.Y.С-A.К.V
0,5; 1,0; 2,0; 2,5; 4,0; 5,0
от 1,5 до 3,0
3,00±0,25
2,90±0,05
7,5; 15,0; 25,0
от 1,5 до 4,0
4,00±0,25
3,80±0,05
50,0
от 1,5 до 5,0
МИК-150.Y.С-A.К.V
50,0
от 1,5 до 5,0
3,80±0,05
МИК-300.Y.С-A.К.V
от 2,6 до 5,0
5,0±0,5
5,0±0,5
МИК-450.Y.С-A.К.V
от 2,6 до 5,0
5,0±0,5
5,0±0,5
МИК-750.Y.С-A.К.V
от 2,6 до 5,0
5,0±0,5
5,0±0,5
МИК-900.Y.С-A.К.V
от 2,6 до 5,0
5,0±0,5
5,0±0,5
Таблица 10 - Скорость движения маятника в момент удара по методу Шарпи
Номинальное значение
Модификация копровпотенциальной энергии маятника,
Дж
Номинальное значение скорости
движения маятника в момент удара
и допустимое отклонение, м/с
металлыпластмассы
МИК-5,5.Y.С-A.К.V
0,5; 1,0; 2,0; 2,5; 4,0; 5,0
0,5; 1,0; 2,0; 2,5; 4,0; 5,0
7,5; 15,0; 25,0
от 1,5 до 4,0
3,00±0,25
3,00±0,25
4,00±0,25
2,90±0,05
2,90±0,05
3,80±0,05
4,00±0,25
5,0±0,5
4,00±0,25
5,0±0,5
100; 150
от 2,6 до 5,0
5,0±0,5
5,0±0,5
100,0; 150,0; 165,0; 200,0; 250,0;
300,0
100,0; 150,0; 165,0; 200,0; 250,0;
300,0; 406,0; 450,0
250,0; 300,0; 406,0; 450,0; 500,0;
542,0; 600,0; 750,0
450,0; 500,0; 542,0; 600,0; 750,0;
800,0; 900,0
Лист № 11
Всего листов 13
Модификация копров
Номинальное значение потенциальной
энергии маятника, Дж
Диапазон воспроизводимых
скоростей движения маятника в
момент удара, м/с
от 1,5 до 3,5
3,50±0,35
Таблица 11 - Скорость движения маятника в момент удара по методу Изода
Номинальное значение скорости
движения маятника в момент удара и
допустимое отклонение, м/с
1,0; 2,75; 5,5
1,0; 2,75; 5,5; 11,0; 22,0
МИК-5,5.Y.С-A.К.V
МИК-25.Y.С-A.К.V
МИК-50.Y.С-A.К.V
1,0; 2,75; 5,5; 11,0; 22,0; 44,0
Модификация копров
Номинальное значение потенциальной
энергии маятника, Дж
МИК-25.Y.С-A.К.V
МИК-50.Y.С-A.К.V
Таблица 12 - Скорость движения маятника в момент удара по методу ударного растяжения
Диапазон воспроизводимых
скоростей движения маятника в
момент удара, м/с
Номинальное значение скорости
движения маятника в момент удара и
допустимое отклонение, м/с
МИК-5,5.Y.С-A.К.V
2,0; 4,0
2,0; 4,0
7,5; 15,0; 25,0
2,0; 4,0
7,5; 15,0; 25,0; 50,0
от 1,5 до 2,9
от 1,5 до 2,9
от 1,5 до 3,8
от 1,5 до 2,9
от 1,5 до 3,8
2,90±0,29
2,90±0,29
3,80±0,38
2,90±0,29
3,80±0,38
Наименование характеристики
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Таблица 13 - Основные технические характеристики
Модификация
МИК-
5,5.Y.С-
A.К.V
МИК-
25.Y.С-
A.К.V
МИК-
50.Y.С-
A.К.V
МИК-
150.Y.С-
A.К.V
МИК-
300.Y.С-
A.К.V
МИК-
450.Y.С-
A.К.V
МИК-
750.Y.С-
A.К.V
МИК-
900.Y.С-
A.К.V
1150 2300 2500
900 800 1200
1100 2100 2500
Масса, кг, не более
30015002500
Потребляемая мощность, кВт, не более
0,250,751,50
Лист № 12
Всего листов 13
Модификация
Продолжение таблицы 13
Наименование характеристики
МИК-
5,5.Y.С-
A.К.V
МИК-
25.Y.С-
A.К.V
МИК-
50.Y.С-
A.К.V
МИК-
150.Y.С-
A.К.V
МИК-
300.Y.С-
A.К.V
МИК-
450.Y.С-
A.К.V
МИК-
750.Y.С-
A.К.V
МИК-
900.Y.С-
A.К.V
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
от +15 до +35
80
Параметры электрического питания:
- напряжение питания переменного тока, В
230
+14
-23
400
+24
-40
- частота питающего напряжения, Гц
Средняя наработка на отказ, ч, не менее
Полный средний срок службы, лет, не менее
50±1
20000
15
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Обозначение
-
-
-
МИК.Х.01.РЭ*
МИК.Х.01.ПС*
МП АПМ 53-20
Количество
1 шт.
По заказу
По заказу
1 экз.
1 экз.
1 экз.
Комплектность средства измерений
Таблица 14 - Комплектность копров маятниковых ГОСТ серии МИК
Наименование
Копер маятниковый ГОСТ серии МИК
Оснастка
Дополнительное оборудование
Руководство по эксплуатации
Паспорт
Методика поверки
_____________________
* - Х – обозначение модификации
Лист № 13
Всего листов 13
Поверка
осуществляется по документу МП АПМ 53-20 «ГСИ. Копры маятниковые ГОСТ серии МИК.
Методика поверки», утверждённому ООО «Автопрогресс-М» «25» августа 2020 г
Основные средства поверки:
- рабочий эталон 2-го разряда по Государственной поверочной схеме для средств
измерений силы, утвержденной приказом Федерального агентства по техническому
регулированию и метрологии от 22 октября 2019 г. № 2498 – динамометры, ПГ δ ±0,24;
- квадрант оптический КО-60М (рег. № 26905-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
ккопрам
Технические
Нормативныеитехническиедокументы,устанавливающиетребования
маятниковым ГОСТ серии МИК
ТУ4271-003-0264073386-2018 «Копры маятниковые ГОСТ серии МИК.
условия»
Изготовитель
Общество с ограниченной ответственностью «ГОСТ» (ООО «ГОСТ»)
ИНН 0264073386
Адрес: 452683, Россия, г. Нефтекамск, ул. Трактовая, 22Г
Тел./факс: 8(347) 299-79-80, 8-909-353-00-11, 8-903-312-27-71
E-mail: info@gost-lab.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогесс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1,
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311195.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52486-13 | Копры маятниковые | IMPACT | Фирма "SCHUTZ + LICHT Pruftechnik GmbH", Германия | 1 год | Перейти |
| 17778-05 | Копры маятниковые | RESIL | Фирма "Ceast S.p.A.", Италия | 2 года | Перейти |
| 65986-16 | Копры маятниковые | КМ-300, КМ-406, КМ-450, КМ-500, КМ-542 | ООО "Энергоавангард", г.Москва | 1 год | Перейти |
| 80875-20 | Копры маятниковые | ГОСТ серии МИК | Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ"), Республика Башкортостан, г. Нефтекамск | 1 год | Перейти |
| 11103-87 | Копры маятниковые для испытания образцов из металлов и сплавов | ИО 5003-0,3 | ПО "Точприбор", г.Иваново | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
