Система измерений количества и показателей качества нефти №103 ПСП НПС-21 , ГРСИ 80860-20
Номер госреестра:
80860-20
Наименование СИ:
Система измерений количества и показателей качества нефти №103 ПСП НПС-21
Обозначение типа:
Производитель:
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток"), г. Братск, Иркутская обл.
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
2020-001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 19
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2413
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти № 103 ПСП НПС-21
Назначение средства измерений
Система измерений количества и показателей качества нефти № 103 ПСП НПС-21
(далее – СИКН) предназначена для автоматизированных динамических измерений массы
нефти, транспортируемой по трубопроводу за отчетный интервал времени.
Описание средства измерений
Принцип действия СИКН основан на использовании косвенного метода динамических
измерениймассынефти,транспортируемойпотрубопроводам,сприменением
преобразователей объемного расхода, плотности, температуры и давления. Выходные
электрические сигналы преобразователей объемного расхода, плотности, температуры и
давления поступают на соответствующие входы измерительного контроллера, который
преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКНпредставляетсобойединичныйэкземпляризмерительнойсистемы,
спроектированной для конкретного объекта (см. рисунок 1). Монтаж и наладка СИКН
осуществлены непосредственно на объекте эксплуатации в соответствии с проектной
документацией на СИКН и эксплуатационными документами на ее компоненты.
Рисунок 1 – Общий вид СИКН
Лист № 2
Всего листов 7
СИКН конструктивно состоит из блока измерительных линий (БИЛ) в составе шести
рабочих, двух резервных и одной контрольно-резервной измерительных линий (ИЛ); блока
измерений показателей качества нефти (далее - БИК); системы обработки информации.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1.
Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные
компоненты, утвержденного типа, приведенные в таблице 1.
Наименование измерительного компонента
16128-10
63889-16
15644-06, 15644-01
52638-13
Влагомеры нефти поточные УДВН-1пм
1
(далее – ВН)
15642-06
62129-15
Таблица 1 – Состав СИКН
Регистрационный номер в
Федеральном
информационном фонде по
обеспечению единства
измерений
14061-10, 14061-04
39539-08
37667-08
28456-09
44307-10
Преобразователи расхода жидкости турбинные MVTM Ду 10ʺ
(далее – ТПР)
Преобразователи давления измерительные 3051
1
Датчики температуры
644,
3144Р, модели 3144Р
1
Датчики температуры Rosemount 644, Rosemount 3144Р,
модели Rosemount 3144Р
1
Преобразователи давления AUTROL мод. APT3100, APT3200,
Преобразователи давления измерительные EJX
Термометры электронные «ExT-01»
Преобразователи плотности жидкости измерительные моделей
7835, 7845, 7846, 7847)
, модели 7835
1
(далее – ПП)
Преобразователи плотности жидкости измерительные моделей
7835, 7845, 7847
, модели 7835
1
Преобразователи плотности и расхода CDM
1
63515-16
14557-05, 14557-10,
14557-15
Преобразователиплотностиивязкостижидкости
измерительные модели
моделей 7825, 7826, 7827, 7828, 7829
,
модели 7829
1
(далее – ПВ)
Преобразователи плотности и вязкости FDM, FVM, HFVM
,
модели FVM
1
Расходомер UFM 3030
Расходомеры-счетчики ультразвуковые OPTOSONIC 3400
1
Контроллеры измерительные FloBoss S600+
Устройства распределенного ввода-вывода SIMATIC ЕТ200
Контроллеры программируемые SIMATIC S7-400
Преобразователи измерительные постоянного тока ПТН –Е2Н
Установка поверочная трубопоршневая двунаправленная
32562-09, 32562-06
57762-14
64224-16
22734-06
15773-11
42693-09
20054-06
1)
Средства измерений имеют резерв, находящийся на хранении (применяются при необходимости
замены средств измерений)
СИКН обеспечивает выполнение следующих основных функций:
- автоматическое измерение массы брутто нефти косвенным методом динамических
измерений в рабочем диапазоне расхода, температуры, давления, плотности нефти;
- вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с
использованием результатов определения массовой доли механических примесей, массовой
доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;
- автоматическое измерения давления и температуры нефти с помощью средств
измерений давления и температуры нефти соответственно;
- автоматические измерения плотности, вязкости, содержания воды в нефти;
Лист № 3
Всего листов 7
- проведение контроля метрологических характеристик (КМХ) ИК объемного расхода
рабочих ИЛ по контрольно-резервной ИЛ;
- проведение поверки и КМХ ИК объемного расхода с применением установки
поверочной трубопоршневой двунаправленной;
- проведение КМХ ПП, ВН, ПВ на месте эксплуатации без прекращения процесса
измерений;
- автоматический и ручной отбор проб;
- автоматический контроль параметров измеряемого потока, индикацию и сигнализацию
нарушений установленных границ;
- защиту информации от несанкционированного доступа;
- регистрацию и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может
повлиять на точность измерений, средства измерений снабжены средствами защиты.

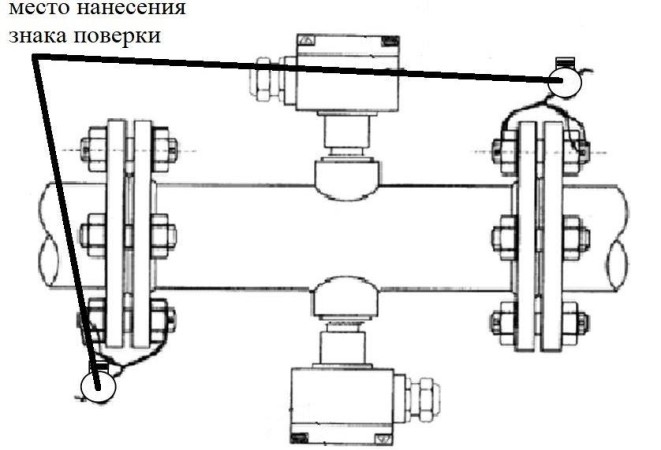

Схема пломбировки СИКН от несанкционированного доступа и обозначение места
нанесения знака поверки на преобразователи расхода жидкости турбинные MVTM Ду 10ʺ
представлена на рисунке 2. Знак поверки наносится давлением на пломбы, установленные на
контровочных проволоках, пропущенных через отверстия шпилек, расположенных на
диаметрально противоположных фланцах.
Рисунок 2 – Схема пломбировки СИКН
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН
реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора.
Наименования ПО и идентификационные данные указаны в таблицах 2, 3.
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.
1990
Значение
LinuxBinary.арр
06.25/25
Таблица 2 – Идентификационные данные ПО ИВК
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Таблица 3 – Идентификационные данные ПО АРМ оператора
Лист № 4
Всего листов 7
8E093555D5EEB777
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ОЗНА-FlowОЗНА-Flow
Номер версии (идентификационный номер) ПО 3.3 T.1.0
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Метрологические и технические характеристики
Метрологические и основные технические характеристики, включая показатели
точности и показатели качества измеряемой среды, приведены в таблицах 4, 5, 6.
Таблица 4 – Метрологические характеристики СИКН
Наименование характеристикиЗначение
Диапазон изменения массового (объемного) расхода нефти от 500 до 8200
через СИКН, т/ч (м
3
/ч) (от 600 до 9200)
Пределы допускаемой относительной погрешности измерений
массы брутто нефти, %± 0,25
Пределы допускаемой относительной погрешности измерений
массы нетто нефти, %± 0,35
* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при
проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон
измерений.
Таблица 5 – Состав и основные метрологические характеристики вспомогательных ИК с
комплектным методом определения метрологических характеристик
Лист № 5
Всего листов 7
от +5 до +40
Измеряемая среда со следующими параметрами:
Значение
от 30 до 80
Таблица 6 – Основные технические характеристики СИКН
Наименование характеристики
Условия эксплуатации:
-температураокружающеговоздухавпомещениях,где
установлено оборудование, °С
- относительная влажность воздуха в помещениях, где установлено
оборудование, %
Параметры электрического питания:
- напряжение переменного тока трехфазное, В
- напряжение переменного тока однофазное, В
- частота переменного тока, Гц
Средний срок службы, год, не менее
380 ± 38
220 ± 22
50 ± 1
10
нефть по ГОСТ Р
51858-2002
«Нефть. Общие
Номер ИК
Наименвание
ИК
Диапазон
измерений
Пределы
допускаемой
погрешности
ИК
Первичный
измерительный
преобразователь
Вторичная
часть
Количество
ИК (место
установки)
Состав ИК
от 199 до
1990 м /ч
от 199 до
1990 м /ч
от 199 до
1990 м /ч
от 199 до
1990 м /ч
от 199 до
1990 м /ч
от 199 до
1990 м /ч
от 199 до
1990 м /ч
от 199 до
1990 м /ч
от 199 до
1990 м /ч
1 (ИЛ 1) Преобразователь расходаКонтроллер± 0,15 %
1жидкости турбинный измерительный
3
MVTM Ду 10ʺFloBoss S600+
1 (ИЛ 2) Преобразователь расходаКонтроллер± 0,15 %
2жидкости турбинный измерительный
3
MVTM Ду 10ʺFloBoss S600+
1 (ИЛ 3) Преобразователь расходаКонтроллер± 0,15 %
3жидкости турбинный измерительный
3
MVTM Ду 10ʺFloBoss S600+
1 (ИЛ 4) Преобразователь расходаКонтроллер± 0,15 %
4жидкости турбинный измерительный
3
MVTM Ду 10ʺFloBoss S600+
ИК1 (ИЛ 5) Преобразователь расходаКонтроллер± 0,15 %
5 объема жидкости турбинный измерительный
3
нефтиMVTM Ду 10ʺFloBoss S600+
1 (ИЛ 6) Преобразователь расходаКонтроллер± 0,15 %
6жидкости турбинный измерительный
3
MVTM Ду 10ʺFloBoss S600+
1 (ИЛ 7) Преобразователь расходаКонтроллер± 0,15 %
7жидкости турбинный измерительный
3
MVTM Ду 10ʺFloBoss S600+
1 (ИЛ 8) Преобразователь расходаКонтроллер± 0,15 %
8жидкости турбинный измерительный
3
MVTM Ду 10ʺFloBoss S600+
1 (ИЛ 9)Преобразователь расходаКонтроллер± 0,15 %
1)
9 жидкости турбинный измерительный
3
(± 0,10 %)
2)
MVTM Ду 10ʺFloBoss S600+
1)
Пределы допускаемой относительной погрешности ИК объемного расхода на контрольно-резервной
ИЛ, применяемой в качестве резервной;
2)
Пределы допускаемой относительной погрешности ИК объемного расхода на контрольно-резервной
ИЛ, применяемой в качестве контрольной.
Лист № 6
Всего листов 7
от +5 до +40
Значение
от 30 до 80
Наименование характеристики
Условия эксплуатации:
-температураокружающеговоздухавпомещениях,где
установлено оборудование, °С
- относительная влажность воздуха в помещениях, где установлено
оборудование, %
Параметры электрического питания:
- напряжение переменного тока трехфазное, В
- напряжение переменного тока однофазное, В
- частота переменного тока, Гц
Средний срок службы, год, не менее
- давление измеряемой среды, МПа
- вязкость кинематическая, мм
2
/с
- плотность нефти, кг/м
3
- температура нефти, °С
- массовая доля воды, %, не более
- массовая концентрация хлористых солей, мг/дм
3
, не более
- массовая доля механических примесей, %, не более
380 ± 38
220 ± 22
50 ± 1
10
технические
условия»
от 0,2 до 2,5
от + 5 до + 50
от 815 до 885
от - 8,5 до + 40
0,5
100
0,05
Знак утверждения типа
наносится в нижней части титульного листа инструкции по эксплуатации типографским
способом.
-
1 шт.
Обозначение
Количество
Комплектность средства измерений
Комплектность приведена в таблице 7.
Таблица 7 – Комплектность СИКН
Наименование
Система измерений количества и показателей
качества нефти № 103 ПСП НПС-21
Заводской № 2020-001
Инструкция по эксплуатации СИКН
Методика поверки
-
МП 1848-14-2020
1 экз.
1 экз.
Поверка
осуществляется по документу МП 1848-14-2020 «ГСИ. Система измерений количества и
показателей качества нефти № 103 ПСП НПС-21. Мелодика поверки», утверждённому ВНИИР
– филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 19.08.2020 г.
Основные средства поверки:
- рабочий эталон 1-го разряда из части 2 ГПС, утвержденной приказом Росстандарта
от 7 февраля 2019 г. № 256.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой
точностью.
Знак поверки наносится на свидетельство о поверке СИКН, а также на пломбы,
установленные в соответствии со схемой пломбировки от несанкционированного доступа,
представленной на рисунке 2.
Сведения о методиках (методах) измерений
приведены в документе «Масса нефти. Методика измерений системой измерений
количества и показателей качества нефти № 103 ПСП НПС-21 «Сковородино» филиала
Лист № 7
Всего листов 7
«НерюнгринскоеРНУ»ООО«Транснефть–Восток»,регистрационныйномер
ФР.1.29.2020.38094.
Нормативные документы, устанавливающие требования к системе измерений количества
и показателей качества нефти № 103 ПСП НПС-21
Приказ Минэнерго России от 15.03.2016 г. № 179 «Об утверждении переченя
измерений, относящихся к сфере государственного регулирования обеспечения единства
измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных
метрологических требований к ним, в том числе показателей точности измерений»
Приказ Росстандарта от 7 февраля 2019 г. № 256 «Об утверждении Государственной
схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и
вместимости при статических измерениях, массового и объёмного расходов жидкости»
Изготовитель
Общество с ограниченной ответственностью «Транснефть - Восток»
(ООО «Транснефть - Восток»)
ИНН 3801079671
Адрес: 665734, Россия, Иркутская обл., г. Братск, жилой район Энергетик, ул.
Олимпийская, д. 14
Тел.: +7(421) 291-15-03
E-mail:
Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
ОЗНА -Инжиниринг»
(ООО «НПП ОЗНА - Инжиниринг»)
ИНН 0278096217
Адрес: 450071, РФ, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 205А
Тел.: +7(347) 292-79-10, 292-79-11, факс: +7(347) 292-79-15
E-mail: ozna-eng@ozna.ru
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии-филиал
Федеральногогосударственногоунитарногопредприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Тел.: +7(843) 272-70-62, факс: +7(843) 272-00-32
Сайт:
e-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310592
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64360-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "РЦ" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 65974-16 | Система автоматизированная информационно-измерительная контроля качества электрической энергии (АИИС ККЭ) филиала ПАО "РусГидро" - Нижегородская ГЭС" | Нет данных | ООО "Энергометрология", г.Москва | 4 года | Перейти |
| 39996-08 | Система измерений количества и показателей качества газового конденсата на УКПГ-2 Юрхаровского ГКМ ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" | Нет данных | ООО НПП "ГКС", г.Казань | 1 год | Перейти |
| 53646-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Барыш" Куйбышевской ЖД - филиала ОАО "Российские Железные Дороги" в границах Ульяновской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 48911-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Ижморская" Западно-Сибирской ЖД - филиала ОАО "Российские Железные Дороги" в границах Кемеровской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
