Номер госреестра:

80844-20

Наименование СИ:

Шаблоны сварщика универсальные

Обозначение типа:

Элитест УШС-3, УШС-3Т, УШС-4, УШС-4Т

Производитель:

Общество с ограниченной ответственностью "АРИОН" (ООО "АРИОН"), г. Нижний Новгород

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение № 3

к сведениям о типах средств

измерений, прилагаемым

к приказу Федерального агентства

по техническому регулированию

и метрологии

от «31» декабря 2020 г. № 2413

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шаблоны сварщика универсальные «Элитест» УШС–3, УШС–3Т, УШС–4,

УШС–4Т

Назначение средства измерений

Шаблоны сварщика универсальные «Элитест» УШС–3, УШС–3Т, УШС–4, УШС–4Т

(далее по тексту – УШС) предназначены для визуально-измерительного контроля стыкуемых

деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и

сварочной проволоки.

Описание средства измерений

УШС состоят из основания 1, на котором на лицевой стороне с помощью оси 4 уста-

новлен движок 2 с измерительным наконечником 3, и нанесены измерительные шкалы А, Б, Г.

Движок 2 выполнен в виде пластины, один конец которой должен быть выполнен в виде клина.

На лицевой поверхности клиновой части нанесена шкала В (цифры шкалы соответствуют тол-

щине движка). На клиновом конце движка нанесена контрольная риска-индекс К для шкалы Г.

В верхней части УШС в виде прямоугольника выполнены контрольные пазы Д. Под

пазами, на лицевой поверхности нанесены номинальные значения.

У УШС-4 и УШС-4Т на тыльной стороне установлено стопорное устройство 6 движка

5 и рамка с измерительной шкалой Е. На движке 5 нанесены контрольные риски-индексы М и

Н для шкалы Е.

УШС выпускаются в 4 модификациях. Модель 4 отличается от модели 3 наличием

возможности измерения фактической толщины углового шва (шкала Е). Индекс «Т» в модели

УШС обозначает повышенную точность исполнения.

Общий вид УШС с передней и тыльной стороны в разных исполнениях представлен на

рисунках 1, 2, 3, 4 и 5.

Лист № 2

Всего листов 5

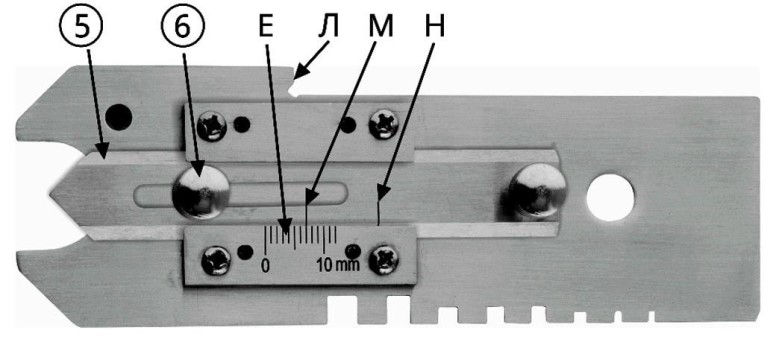

Рисунок 4 – Внешний вид тыльной стороны УШС-4 и УШС-4Т

Рисунок 1 – Внешний вид УШС-3

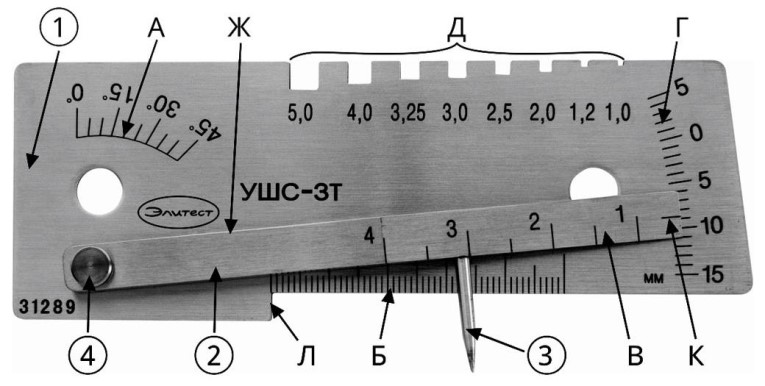

Рисунок 2 – Внешний вид УШС-3Т

Рисунок 3 – Внешний вид УШС-4

Лист № 3

Всего листов 5

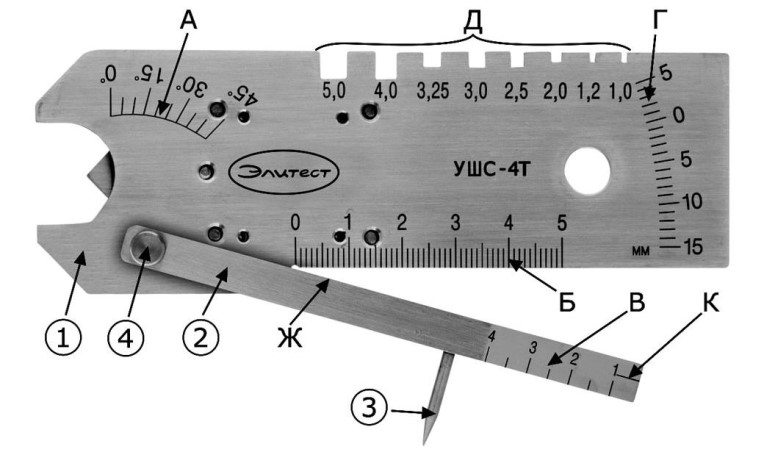

Рисунок 5 – внешний вид УШС-4Т

Пломбированиеуниверсальныхшаблоновсварщика«Элитест»УШС

не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Наименование характеристики

от 0 до 50

от 0 до 45

от 1 до 4

от 0 до 15

от 0 до 5

1,0; 1,2; 2,0; 2,5; 3,0; 3,25, 4,0; 5,0

от 0 до 12

1,0

5,0

0,5

1,0

Таблица 1 – Метрологические характеристики

Значение

УШС-3 УШС-3Т

УШС-4 УШС-4Т

Диапазон измерений

- измерительная шкала Б, мм

- измерительная шкала А, °

- измерительная шкала В, мм

- измерительная шкала Г (вогнутость), мм

- измерительная шкала Г (выпуклость), мм,

- контрольные пазы Д, мм

- измерительная шкала Е (только для модели

УШС-4 и УШС-4Т), мм

Цена деления шкалы

- измерительная шкала Б, мм

- измерительная шкала А, °

- измерительная шкала В, мм

- измерительная шкала Г (вогнутость), мм

- измерительная шкала Г (выпуклость), мм,

- контрольные пазы Д, мм

- измерительная шкала Е (только для модели

УШС-4 и УШС-4Т), мм

Лист № 4

Всего листов 5

±0,15±0,10

±0,15±0,15

±2,00±1,50

±0,20±0,10

±0,20±0,20

±0,20±0,10

Пределы допускаемой абсолютной погрешности

измерений

- измерительная шкала Б, мм

в диапазоне от 0 до 10 включ.

в диапазоне от св.10 до 50

- измерительная шкала А, °

- измерительная шкала В, мм

- измерительная шкала Г (вогнутость), мм

в диапазоне от 0 до 10 включ.

в диапазоне св.10 до 15

- измерительная шкала Г (выпуклость), мм,

- измерительная шкала Е (только для модели

УШС-4 и УШС-4Т), мм

Пределы допускаемого отклонения от номиналь-

ного значения контрольных пазов Д, мм

±0,10±0,10

130

Значение

135

160

250

Таблица 2 – Основные технические характеристики

Наименование характеристики

Габаритные размеры, мм, не более

УШС-3, УШС-3Т

- ширина

- высота

- глубина

УШС-4, УШС-4Т

- ширина

- высота

- глубина

Масса, г, не более

- УШС-3, УШС-3Т

- УШС-4, УШС-4Т

Условия эксплуатации

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от -40 до +45

Знак утверждения типа

наносится на титульный лист паспорта УШС типографским способом.

Комплектность средства измерений

УШС

1 шт.

Таблица 3 – Комплектность средства измерений

Наименование

Количество

Футляр/чехол

Паспорт

Методика поверка

Обозначение

УШС-3, УШС-4

УШС-3Т, УШС-4Т

МП 4303-005-2020

1 шт.

1 экз.

Поверка

осуществляется по документу МП 4303-005-2020 «ГСИ. Шаблоны сварщика универсальные

«Элитест» УШС–3, УШС–3Т, УШС–4, УШС–4Т. Методика поверки», утвержденному

ФБУ «УРАЛТЕСТ» 27.03.2020.

Лист № 5

Всего листов 5

Основные средства поверки:

- микроскоп измерительный универсальный УИМ-23 (регистрационный номер в

Федеральном информационном фонде 3705-73);

- штангенциркуль с цифровым отсчетом TESA - CAL IP65 (регистрационныйномер

в Федеральном информационном фонде 20672-05);

- меры длины МКП 4 разряда, диапазон измерения от 1,0 мм до 100 мм

(регистрационный номер в Федеральном информационном фонде 1712-76);

- плита поверочная, габаритные размеры 1600х1000 мм, КТ 0 (регистрационный номер

в Федеральном информационном фонде 11605-10);

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к УШС

ТУ 3936-034-96651179-2016 Измерители геометрических параметров сварных швов

«Элитест» УШС–3, УШС-3Т, УШС-4, УШС-4Т, «Шаблон Ушерова-Маршака (цифро-

вой/нониусный)», «WG01», «WG1», «WG2+», «WG4 HI-LO», «WG5», «WG6», «WG7», «WG8»,

«WG9», «WG10», «WG11», «WG12», «WG13», «Pocket Bridge Cam», «Bridge Cam», «V-WAC».

Технические условия

Изготовитель

Общество с ограниченной ответственностью «АРИОН» (ООО «АРИОН»)

ИНН 5260177584

Адрес: 603093, г. Нижний Новгород, ул. Родионова, д. 134, литер А, помещение 3.

Телефон: +7 (800)511-01-14, +7 (831)434-96-41

Web-сайт:

ari-on.ru

Е-mail:

info@ari-on.ru

Испытательный центр

Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр

стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, 2а

Телефон (факс): +7 (343)236-30-15

Web-сайт:

www.uraltest.ru

E-mail:

uraltest@uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств

измерений в целях утверждению типа № 30058-08 от 21.10.2013.
