УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «17» февраля 2021 г. № 141
Лист № 1
Регистрационный № 80841-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры массовые
TM-R, TMU-R и HPC-R
Назначение средства измерений
Расходомеры массовые TM-R, TMU-R и HPC-R (далее – расходомеры) предназначены
для измерений массового расхода, плотности, массы жидкости и газа и вычислений объемного
расхода и объема жидкости.
Описание средства измерений
Принцип действия расходомеров основан на эффекте кориолисовых сил, действующих
на поток среды, двигающейся по тонкостенной трубке, испытывающей поперечные колебания
с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через
неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам
вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют
движение второй. Разность фаз колебаний двух половин трубки, пропорциональная массовому
расходу, регистрируется индукционными датчиками. Колебания трубок возбуждаются на
основной резонансной частоте системы. Зависимость резонансной частоты от плотности среды
устанавливается при изготовлении расходомера и храниться в энергонезависимой памяти
расходомера Объемный расход вычисляется по данным измерений массового расхода и
плотности измеряемой среды.
Расходомерысостоятизпервичногоивторичного(электронногоблока)
преобразователей расхода. Электронный блок может быть механически соединен с первичным
преобразователем расхода (компактное исполнение) или изготовлен в виде отдельного блока,
соединенного с первичным преобразователем расхода кабелем (раздельное исполнение).
Вторичный преобразователь обрабатывает сигналы первичного преобразователя
расхода и осуществляет следующие функции:
вычисление массового расхода и массы жидкости или газа (в одном или двух направлениях
потока);
вычисление объемного расхода и объема жидкости в одном или двух направлениях потока;
вычисление значений объемного расхода, объема и плотности жидкости при заданнои
температуре на основе введенных данных о функциональной зависимости плотности
жидкости от температуры;
индикацию результатов измерении расхода, массы, объема, плотности и температуры в
различных единицах;
компенсацию дополнительной погрешности, вызванной отличием температуры и давления
процесса от температуры и давления при калибровке;
самодиагностику неисправностеи и их индикацию;
дозирование с помощью релеиных выходов;
передачу измерительнои информации в аналоговом и/или в цифровом виде на персональный
компьютер, контроллер, удаленное устроиство индикации.
Лист № 2
Всего листов 7
Расходомеры имеют модификации TM-R, TMU-R и HPC-R которые отличаются
первичнымипреобразователямирасхода,метрологическимиитехническими
характеристиками. Каждая из модификаций расходомера может быть оснащена одним из
вторичных преобразователей UMC-3 или UMC-4.
Расходомеры могут иметь взрывозащищенное и/или искробезопасное исполнение,
гигиеническое исполнение и специальные присоединения.
В расходомерах реализована технология самотестирования для предупреждения о
возникших критических изменениях или нарушении работы в первичном или вторичном
преобразователе.
Для обслуживания, настроики и диагностики расходомеров с персонального
компьютера могут использоваться сервисные программы SensorPort MFC, SIMATIC PDM, AMS
Device Manager, PACTware.
Общий вид расходомеров представлен на рисунках 1-5.

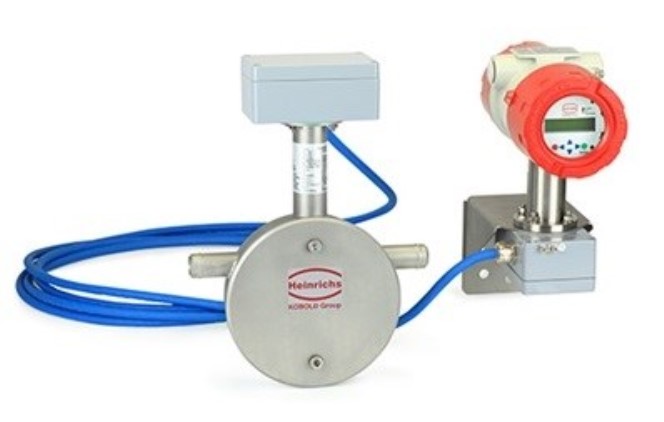

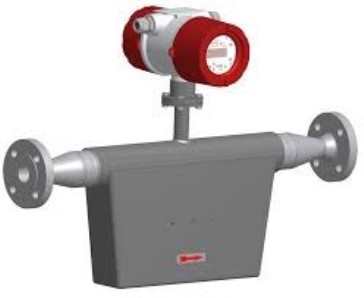

Рисунок 1 – Общий вид первичных преобразователей модификации TM
Лист № 3
Всего листов 7

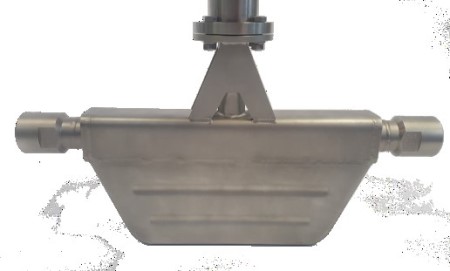

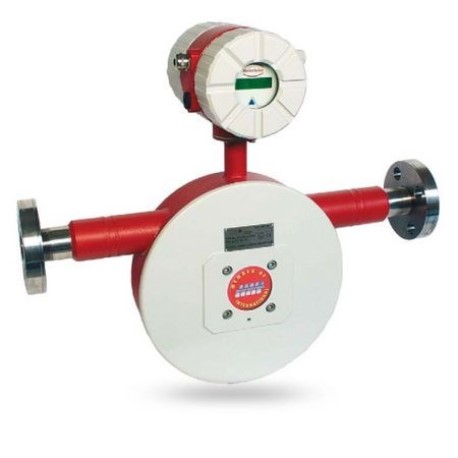

Рисунок 2 – Общий вид первичных преобразователей модификации TMU

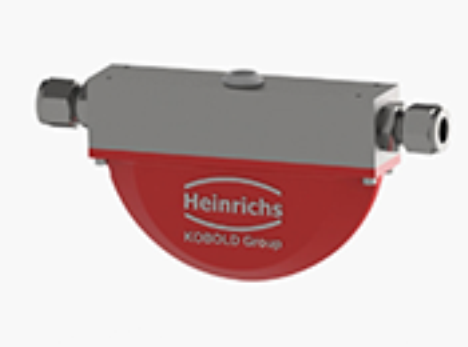

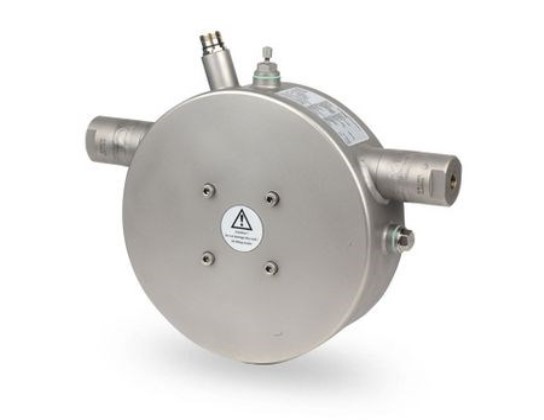

Рисунок 3 – Общий вид первичных преобразователей модификации HPC
Лист № 4
Всего листов 7

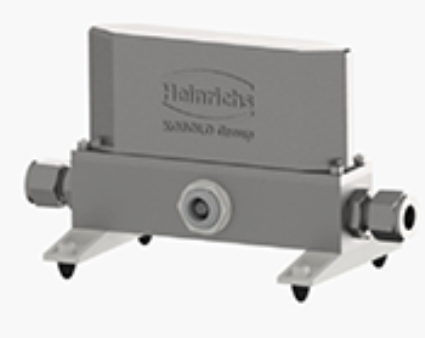

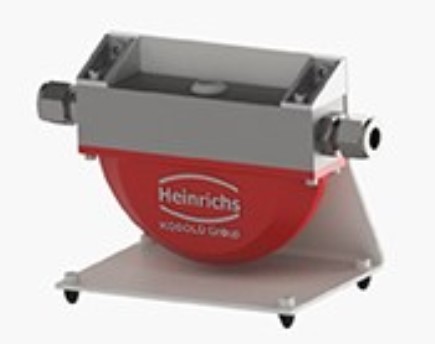

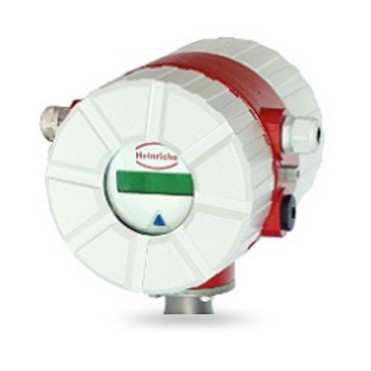

Рисунок 4 – Общий вид вторичного
преобразователя UMC-3

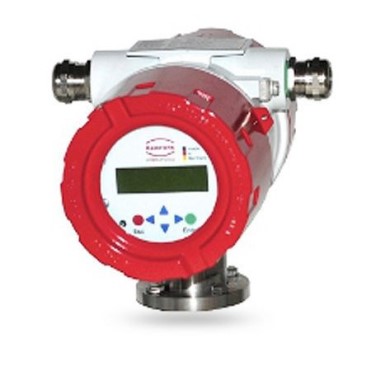

Рисунок 5 – Общий вид вторичного
преобразователя UMC-4
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению
является встроенным. Преобразование измеряемых величин и обработка измерительных
данных выполняется с использованием внутренних аппаратных и программных средств. ПО
устанавливается в энергонезависимую память расходомеров при их производстве. Программная
среда постоянна, отсутствуют средства и пользовательская оболочка для программирования
или изменения ПО.
Программное обеспечение разделено на:
-
метрологически значимую часть;
-
метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка
программирования. К метрологически значимой части ПО относятся:
-
программные модули, принимающие участие в обработке (расчетах) результатов
измерений или влияющие на них;
-
программные модули, осуществляющие отображение измерительной информации,
ее хранение, передачу, защиту ПО и данных;
-
параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
-
компоненты защищенного интерфейса дляобмена данными с внешними
устройствами.
Врасходомерахобеспечиваетсявозможностьидентификациипрограммного
обеспечения (ПО) на дисплее электронного блока в момент подключения питания.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и
преднамеренных изменений осуществляется с помощью разграничения уровня доступа к
изменению конфигурации прибора с помощью системы паролей.
Идентификационные данные программного обеспечения расходомеров приведены в
таблице Таблица 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров.
Идентификационные данные (признаки)Значение
UMC-3UMC-4
Идентификационное наименование ПО UMC-3/4
Номер версии ПО (идентификационный номер)03.2204.32
Цифровой идентификатор ПО EECSEDE9 CSEDE9 EECSDF68 CSDF68
Алгоритм вычисления цифрового CRC16
идентификатора ПО
Лист № 5
Всего листов 7
Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных
изменений – «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 3 - Основные технические характеристики первичных преобразователей
Наименование характеристикиЗначение
МодификацияTMHPCTMU
Габаритные размеры, мм, не более
- длина7502503500
- ширина250 505500
- высота8001402500
Масса, кг, не более110 4,5 900
где: ρ – измеренное значение плотности, г/см
3
±0,005
0,01
Пределы допускаемои дополнительной
относительнои погрешности измерений
объемного расхода и объема жидкости
при отклонении температуры
окружающей среды от нормальной, %/К
Стабильность нуля, % от максимального
расхода
Пределы допускаемой абсолютной
погрешности измерений температуры, °С
±0,5
2
100%,
M
Q
Z
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Модификация расходомераTM-RHPC-RTMU-R
Диаметр номинальный по ГОСТ 28338-89 от 10 до 100 от 6 до 12 от 10 до 400
Максимальный массовый расход, кг/ч65000 200 2200000
Диапазон измерений плотности, кг/м
3
от 400 до 2000 от 400 до 2000 от 400 до 2000
Диапазон измерений температуры, °С от -90 до +260 от -40 до +180 от -40 до +260
Пределы допускаемой основной
относительной погрешности измерений
100
,
массового расхода и массы δ, %
M
где: Z - стабильность нуля, кг/ч;
Q
M
– измеренное значение расхода, кг/ч
Значение δ
M
, %
для жидкости0,1; 0,15; 0,20,1; 0,15; 0,20,1; 0,15; 0,2
для газа 0,5; 0,75; 1,0
Пределы допускаемои дополнительной
относительнои погрешности измерений
массового расхода и массы при±0,005
отклонении температуры окружающей
среды от нормальной, %/°К
Пределы допускаемои абсолютнои±0,005;
погрешности измерении плотности ±0,005; ±0,005;±0,002;
жидкости Δρ, г/см
3
±0,003 ±0,003 ±0,001
Пределы допускаемои основной
относительнои погрешности измерений
2
объемного расхода и объема жидкости
Лист № 6
Всего листов 7
Продолжение таблицы 3
Наименование характеристикиЗначение
МодификацияTMHPCTMU
Условия эксплуатации:
- диапазон температур окружающей
среды, соответствующий нормальным
условиям, °Cот +10 до +30
- диапазон температур окружающей
среды, ºСот -40 до +60
- относительная влажность воздуха без
конденсации, %, не более95
- максимальное давление измеряемой
среды, МПа
1)
1004040
Средний срок службы, не менее, лет 20
1)
При измерении массового расхода и массы газа расчетное значение плотности измеряемой
среды в рабочих условиях должно быть не менее 0,02 г/см
3
.
Таблица 4 - Основные технические характеристики вторичных преобразователей
Наименование характеристикиЗначение
Модификация UMC-3 UMC-4
Цифровые выходные сигналы Modbus RTU (RS 485), HART
Foundation Fieldbus,
Profibus-PA
Параметры выходных сигналов:
- аналоговый с/без HART, мАот 4 до 20
- импульсный выход, В
от 1,8 до 30
- импульсный выход, Гц
от 0 до 1000
- предупредительный сигнал релейный,
количество выходов
от 1 до 3
- импульсный с Modbus, количество выходов
1
Условия эксплуатации:
- диапазон температур окружающей среды, ºСот -40 до +60
- относительная влажность воздуха без
конденсации, %, не более
95
Параметры электрического питания:
- напряжение питания постоянного тока, Вот 19 до 36
- напряжение питания переменного тока, В
от 90 до 230
- частота переменного тока, Гц
50±1
Потребляемая мощность, Вт, не более 30
Маркировка взрывозащиты1Ex d [ia] IIB/IIC1Ex d [ia] IIC
«T3…T6» Gb X «T3/T3» Gb X
1Ex d e [ia] IIB/IIC
«T3…T6» Gb X
Лист № 7
Всего листов 7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
Расходомер массовый TM-R, TMU-R или HPC-R 1 шт.
Паспорт 1 экз.
Руководство по TM-R (часть 1), TMU-R (часть 2), или 1 экз.
1)
эксплуатации HPC-R (часть 3) UMC-4 (часть 4) или Часть 1 или 2 или 3
UMC-3 (часть 5 )и часть 4 или 5
Методика поверкиМП 208-012-2020 1 экз.
1)
1)
Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес
Сведения о методиках (методах) измерений
приведены в разделах 4
частей 1, 2 или 3 руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам
массовым TM-R, TMU-R и HPC-R
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расхода жидкости
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной
поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений
плотности
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация изготовителя
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32641-06 | Расходомеры газа ультразвуковые | D-FL 200 | Фирма "DURAG Industrie Elektronik GmbH & Co. KG", Германия | 3 года | Перейти |
| 37076-08 | Расходомеры многофазные | Vx | Компания "3-Phase Measurements AS", Норвегия | 1 год | Перейти |
| 62929-15 | Расходомеры-счетчики жидкости ультразвуковые | РЕЗОНАНС-Д | ООО "Татинтек", г.Альметьевск | 4 года | Перейти |
| 60389-15 | Расходомеры-счетчики газа ультразвуковые | Ecosonic X12 | Фирма "RMA Mess-und Regeltechnik GmbH & Co. KG", Германия | 4 года | Перейти |
| 13894-99 | Расходомеры с первичным преобразователем | MFS 3000 | Фирма "Krohne", Германия | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
