Весы конвейерные непрерывного действия ВК, ГРСИ 80839-20
Номер госреестра:
80839-20
Наименование СИ:
Весы конвейерные непрерывного действия
Обозначение типа:
ВК
Производитель:
Общество с ограниченной ответственностью научно-производственное объединение "ВЕСЫ" (ООО НПО "ВЕСЫ"), г. Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 52
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2359
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Весы конвейерные непрерывного действия ВК
Назначение средства измерений
Весы конвейерные непрерывного действия ВК (далее – весы) предназначены для
измерений массы сыпучих материалов, транспортируемых по ленточному конвейеру.
Описание средства измерений
Принцип действия весов основан на преобразовании аналоговых сигналов,
пропорциональныхлинейнойплотноститранспортируемогопоконвейернойленте
материала, поступающих от тензорезисторных весоизмерительных датчиков, а также
импульсного сигнала, поступающего от датчика перемещения конвейерной ленты, в
цифровой вид, с последующей их обработкой весоизмерительным прибором.
Значениялинейнойплотностиматериала,скоростиконвейернойленты,
мгновенного расхода материала и суммарной за нормированные промежутки времени массы
материала могут индицироваться по выбору оператора на цифровом табло устройства
обработки информации (далее – УОИ), а также могут передаваться по последовательному
промышленному интерфейсу связи на ЭВМ верхнего уровня. Значения мгновенного расхода
материала могут передаваться на внешние устройства в виде аналогового сигнала
постоянного тока и в цифровом виде.
Весы состоят из грузоприемного устройства (далее – ГПУ), состоящего из одной или
двух грузоприемных роликоопор (в зависимости от модификации весов) и двух
грузоприемныхмодулейсовстроеннымитензорезисторнымивесоизмерительными
датчиками, датчика скорости движения ленты и УОИ.
В ГПУ используются датчики весоизмерительные тензорезисторные типа BS, BSA,
BSS, BSH, HBS, BCA и BCM (рег.№ №51261-12).
Для обработки сигналов от датчиков в цифровой вид применяются УОИ: приборы
весоизмерительные Микросим (рег. №75654-19) модификации М0600-К, производства ООО
НПП «Метра», г. Обнинск, Россия, или контроллеры весовые КВ-006.2, производства ООО
«НПП Промэл плюс», г. Москва, Россия.
Весы выпускаются трех модификаций: ВК-250, ВК-1000 и ВК-10000, которые
отличаются типоразмерами ГПУ.
Общий вид ГПУ весов представлен на рисунке 1.
Маркировочная табличка содержит:
- наименование и товарный знак предприятия-изготовителя;
- обозначение весов;
- пределы допускаемой погрешности;
- значение наибольшей и наименьшей линейной плотности;
- знак утверждения типа средства измерения;
- номер весов по системе нумерации предприятия-изготовителя;
- год выпуска весов.
Лист № 2
Всего листов 5
Схемы пломбировки от несанкционированного доступа и общий вид УОИ
приведены на рисунке 2
.
Место крепления
маркировочной таблички

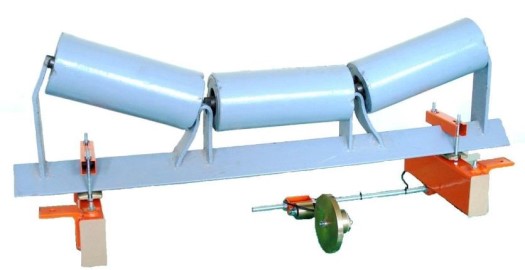

Рисунок 1 – Общий вид ГПУ весов

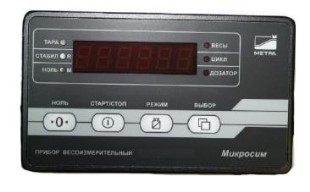

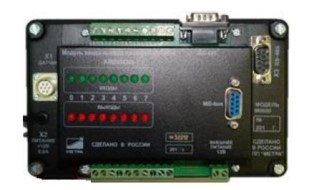

Место пломбировки Микросим М0600-КМесто пломбировки КВ-006.2
Рисунок 2 – Схемы пломбировки от несанкционированного доступа УОИ
Программное обеспечение
Программное обеспечение (ПО) весов представлено встроенным ПО УОИ. Защита от
несанкционированного доступа к настройкам и данным измерений обеспечивается
невозможностью изменения ПО без применения специализированного оборудования
производителя УОИ.
Изменение ПО УОИ через интерфейс пользователя невозможно. Изменение
метрологически значимых параметров возможно только в сервисном режиме работы, вход в
который защищен паролем и пломбой, указанной на рисунке 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии, который отображается
при включении УОИ и/или доступен для просмотра через меню. Идентификационные
данные ПО приведены в таблице 1.
Лист № 3
Всего листов 5
Идентификационные данные (признаки)
24.03.17
––
Таблица 1 – Идентификационные данные программного обеспечения
Значение
Микросим М0600-К
Идентификационное наименование ПО
КВ-006.2
––
––
Ed 4.00
Номер версии ПО (идентификационный
номер), не ниже
Цифровой идентификатор ПО
—
Метрологические и технические характеристики
1,0; 10; 100; 1000
Таблица 2 – Метрологические характеристики
Наименование характеристики
ВК-250
Значение
ВК-1000ВК-10000
весовпо
% от измеряемой
погрешности
ГОСТ 30124-94,
массы*
Наибольшаялинейнаяплотность1505001250
материала (НЛП), кг/м
Наименьшаялинейнаяплотность20 % наибольшей линейной плотности
материала (НмЛП), кг/м, не более
Пределы допускаемой относительной±0,5; ±1,0; ±1,5; ±2,0
Непостоянство
ненагруженных весов,
допускаемой
погрешности, %, не
пределов
относительной
более
показаний0,3
не более, от
Дискретностьпоказанийпри
измерении массы, кг
Наименьший предел взвешивания составляет 0,1 массы материала, взвешиваемого на
конвейерных весах в течение 1 часа при наибольшей линейной плотности
* значения пределов допускаемой относительной погрешности для конкретного образца весов
указываются на маркировочной табличке
Наименование характеристики
Ширина конвейерной ленты, мм
Угол наклона конвейерной ленты, º, не более
5,0
Таблица 3 – Основные технические характеристики
Значение
ВК-250ВК-1000
ВК-10000
Габаритные размеры ГПУ, мм, не более:
- длина
- ширина
- высота
Масса весов, кг, не более
400800
600 1600
500600
5080
1500
3000
1000
250
от 1000
до 3000
от 400 от 600
до 1000 до 1600
18
Скорость движения ленты конвейера, м/с,
не более
Условия эксплуатации:
- температура окружающей среды, °С
от – 10 до +40
Лист № 4
Всего листов 5
0,92
22
Параметры электрического питания от сети
переменного тока:
- напряжение, В
220
33
- частота, Гц
50±1
Потребляемая мощность, В·А, не более25
Вероятность безотказной работы весов за
время 2000 ч не менее
Полный средний срок службы, лет, не менее10
Знак утверждения типа
наносится нестираемым способом на таблички, закрепленные на грузоприемных модулях,
корпусе весоизмерительного прибора и на крышке клеммной коробки весов, а также на
титульные листы руководства по эксплуатации типографским способом.
ВК
1 шт.
в зависимости от
комплектации
1 экз.
Обозначение
Количество
ВК 00.00.000 РЭ
1 экз.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Весы конвейерные непрерывного действия в
сборе
Описание и руководство по эксплуатации
Паспорт на прибор весоизмерительный
Микросим М0600-К или руководство по
эксплуатации на контроллер весовой КВ-006.2
Поверка
осуществляется по документу ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия
конвейерные. Методика поверки».
Основные средства поверки:
–– рабочий эталон единицы массы 5-го разряда по Государственной поверочной
схеме для средств измерений массы, утвержденной приказом Федерального агентства по
техническому регулированию и метрологии № 2818 от 29.12.2018 г. – весы неавтоматического
действия с погрешностью не более 1/3 от пределов допускаемой погрешности поверяемых
весов.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в описание и руководство по эксплуатации и (или) в
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к весам
конвейерным непрерывного действия ВК
Приказ Федерального агентства по техническому регулированию и метрологии
№ 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств
измерений массы»
ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие
технические требования
ТУ 28.29.31-001-46665437-2019 «Весы конвейерные непрерывного действия ВК.
Технические условия»
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью научно-производственное объединение
«ВЕСЫ» (ООО НПО «ВЕСЫ»)
ИНН 6671014210
Адрес: 620076, г. Екатеринбург, ул. Самолетная, 57
Телефон: +7 (343) 298-01-98
E-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18,факс: (343) 350-20-39
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа №RA.RU.311373 от 19.10.2015.
