Номер госреестра:
80838-20
Наименование СИ:
Системы мониторинга температуры
Обозначение типа:
Agrolog
Производитель:
Фирма "Supertech Agroline Aps", Дания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 51
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2359
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы мониторинга температуры Agrolog
Назначение средства измерений
Системы мониторинга температуры Agrolog (далее – системы) - предназначены для не-
прерывных или циклических многозонных измерений температуры растительного сырья в зерно-
хранилищах, просмотра и контроля температуры в зерноскладах напольного типа и зерновых эле-
ваторах.
Описание средства измерений
Системы позволяют измерять и контролировать температуру при хранении в элеваторах и
зернохранилищах. С набором компонентов можно подключить термоподвески в цифровую сеть с
единой точкой доступа. Системы имеют возможность управления с персонального компьютера
(далее – ПК) с программным обеспечением, портативным ручным терминалом или с помощью па-
нельного компьютера, или ПЛК (в зависимости от модификации системы).
Системы изготавливаются в 4-х основных модификациях: TMS2000 и TMS2500 (порта-
тивные), TMS5000 и TMS6000 (стационарные и полностью автоматизированные).
Модификации TMS2000 и TMS2500 – с портативным ручным терминалом, предназначены
для небольших установок, не использующих сетевой соединитель и контроллер, а только защит-
ный барьер. Подключение терминала происходит напрямую к термоподвескам и имеет 2-х про-
водной кабель для установки. Информация о самой высокой температуре отображается на дисплее
терминала. Управление происходит с помощью клавиш со стрелками на панели терминала. Моди-
фикация TMS2500 отличается от TMS2000 наличием функции памяти для сохранения данных и
USB-ПК интерфейса для чтения данных и возможностью их выгрузки на ПК.
Модификации TMS5000 и TMS6000 являются полностью автоматизированными, все тер-
моподвески которых находятся в одной сети и передают данные на ПК с помощью ПО
«Agrolog.io», вывод информации осуществляется в одной точке. Используется 2-проводная связь
между сетевым контроллером и сетевым соединителем. Предусмотрены функции реакции на из-
менение температуры - включение вентиляторов и в зависимости от системных требований также
могут входить: метеостанция, модули внешней сигнализации и пр. Модификация TMS6000 отли-
чается от TMS5000 возможностью использования интерфейса RS485 для беспроводного подклю-
чения.
В состав систем входят следующие компоненты:
- сетевой контроллер «NetController» NC5000 / NC6000 (только для модификаций
TMS5000 и TMS6000);
- сетевой соединитель «Netlink» NL5000 / NL6000 (со встроенным защитным барьером,
только для модификаций TMS5000 и TMS6000);
- защитный барьер «Safety Barrier» SB5000 /SB6000 (автономный, только для модифика-
ций TMS2000 и TMS2500);
- термоподвески «Sensor Lines» SL3000 / SL5000 / SLM3000.
Лист № 2
Всего листов 7
Сетевой контроллер «NetController» является связывающим устройством, предназначен-
ным для использования в безопасной зоне. Он соединяет между собой ПК с сетевыми соедините-
лями и термоподвесками, находящимися в опасной среде. Один сетевой контроллер может быть
подключен к 4 группам сетевых соединителей «Netlink». Сетевые контроллеры могут быть объ-
единены между собой последовательно.
Сетевой соединитель «Netlink» является связывающим устройством между термоподвес-
ками и сетевым контроллером. Один сетевой соединитель может соединять до 4 групп термопод-
весок и до 50 чувствительных элементов (ЧЭ) в каждой группе. Сетевые соединители могут быть
объединены между собой последовательно.
Защитный барьер «Safety Barrier» предназначен для использования только в безопасной
зоне и совместим только с портативными модификациями систем. Использование отдельного за-
щитного барьера замещает применение сетевого контроллера при подключении переносных тер-
миналов.
Термоподвески «Sensor Lines» предназначены для использования во взрывоопасных зо-
нах. По всей длине термоподвески расположены чувствительные элементы (далее – ЧЭ) с интер-
валом 2 или 3 метра (стандартно; по заказу доступны другие интервалы). ЧЭ находятся внутри
термоподвески. Термоподвески состоят из стального армированного полого кабеля с внешней
оболочкой из специального пластика с антистатическим покрытием. Существует три исполнения в
различных диаметрах: SL3000 (тонкая версия) для силосов высотой до 50 м и SL5000 (толстая
версия) для силосов высотой более 51 м и SLM3000 с опцией контроля и измерения влажности
зерна в нескольких точках по всей длине термоподвески до 25 м. Максимум две термоподвески
могут быть соединены последовательно и подключены к одному разъему сетевого соединителя. К
одному сетевому соединителю можно подключить до 8 термоподвесок, с общим количеством дат-
чиков до 258.
Пломбирование систем не предусмотрено.
Схематичные изображения модификаций систем приведены на рисунках 1 - 4.

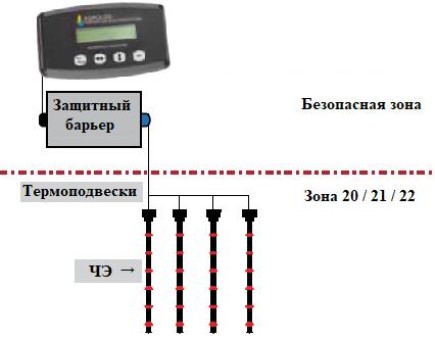

Рисунок 1 – Схема систем модификации TMS2000
Лист № 3
Всего листов 7

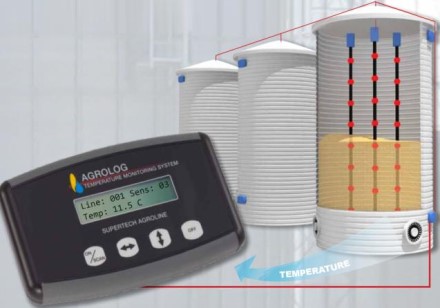

Рисунок 2 – Схема систем модификации TMS2500

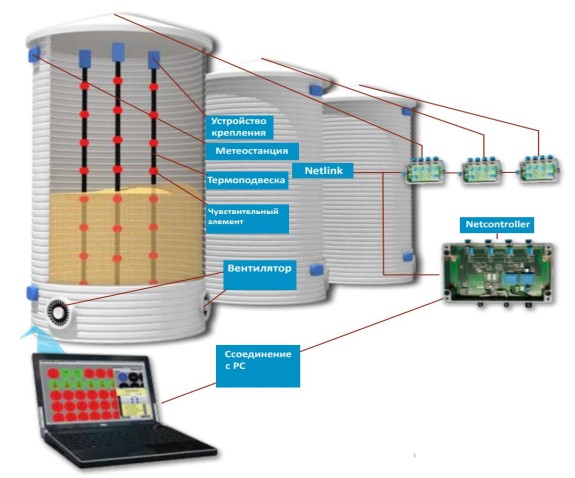

Рисунок 3 – Схема систем модификации TMS5000
Лист № 4
Всего листов 7

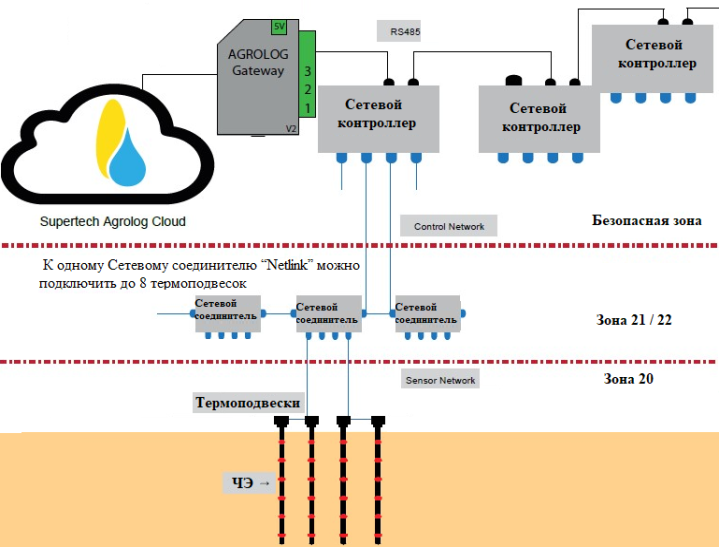

Рисунок 4 – Схема систем модификации TMS6000
Наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Программное обеспечение
Программное обеспечение «Agrolog.io», устанавливаемое на компьютер, применяется для
работы с модификациями TMS2500, TMS5000 и TMS6000 и позволяет решать следующие основ-
ные задачи:
-выявлять тенденцию развития температурного процесса в массе растительного сы-
рья и сыпучих продуктов, хранящейся в силосах элеватора, на ранней стадии развития темпера-
турного процесса;
-представлять оперативному персоналу информацию о состоянии развития темпера-
турного процесса в массе растительного сырья и сыпучих продуктов, хранящейся в силосах эле-
ватора;
-создавать архив данных о температурном процессе в массе растительного сырья и
сыпучих продуктов, хранящейся в силосах элеватора;
-проводить общий контроль работоспособности и диагностику связанных с ним
возможных неисправностей в работе оборудования системы.
Программное обеспечение систем защищено ключом электронной защиты от преднаме-
ренных или непреднамеренных изменений. Уровень защиты – «высокий» по Р 50.2.077—2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Значение
Agrolog.io
1.0.0
не определяется
Лист № 5
Всего листов 7
- для термоподвесок SL3000 / SL5000;
- для термоподвесок SLM3000
от - 40 до +60
от - 20 до +80
±0,5
Значение
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры, °С
Пределы допускаемой основной абсолютной погрешности измере-
ний температуры, °С
Пределы допускаемой дополнительной погрешности измерений
температуры для сетевых контроллеров и соединителей и защит-
ных барьеров, в долях от допускаемой основной погрешности:
- при изменении температуры окружающей среды в диапазонах: от
-40 до +15
℃
включ. и св. +25 до +60
℃
, на каждые 10
℃
и при из-
менении относительной влажности в диапазоне от 20 до 80 %
Разрешающая способность, °С
±0,5
0,1
- для термоподвесок SL3000 / SL5000;
- для термоподвесок SLM3000
от 1 до 40
от 1 до 13
- напряжение переменного тока
1)
, В
- частота переменного тока
1)
, Гц
- напряжение питания постоянного тока
2)
, В
от 220 до 240
50±1
9
- длина монтажной части, мм, и более (в соответствии с заказом)
- диаметр монтажной части, мм
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
Количество чувствительных элементов в одной термоподвеске, шт
Количество подключаемых термоподвесок в сетевом соединителе,
шт, (в зависимости от модификации системы)
Количество подключаемых термоподвесок, шт
от 1 до 8
от 1 до 258
Параметры электрического питания:
Габаритные размеры термоподвесок (в зависимости от типа термо-
подвески)
от 1000 до 60000
от 5,0 до 23,4
Лист № 6
Всего листов 7
от 84,0 до 106,7
Ex ia IIIC T150
o
C Da X
Ex ib IIIC T85
o
C Db X
1)
– только для модификаций TMS5000 и TMS6000
Значение
от -40 до +60
от -20 до +80
от -40 до +60
от 20 до 80
Продолжение таблицы 3
Наименование характеристики
Рабочие условия эксплуатации систем:
- атмосферное давление, кПа
- температура окружающего воздуха, °С
- для термоподвесок SL3000 / SL5000 и защитных барьеров
- для термоподвесок SLM 3000
- для сетевых контроллеров и соединителей;
- относительная влажность окружающего воздуха
3)
, %
Маркировка взрывозащиты для:
- сетевых контроллеров «NetController» NC5000/NC6000
- сетевых соединителей «Netlink» NC5000/NL6000
- защитных барьеров «Safety Barrier» SB5000/SB6000 и термопод-
весок «Sensor Lines» SL3000/SL5000
Срок службы, лет, не менее
Ex ia Da IIIC X
25
10000
Средняя наработка на отказ, ч, не менее
_______________________________
2)
- только для модификаций TMS2000 и TMS2500
3)
‒ без конденсации влаги
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Обозначение
Количество
Наименование
Система мониторинга температуры Agrolog, в соот-
ветствии с заказом
Руководство по эксплуатации
Методика поверки
-
-
МП-ИНС-25/4-2020
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-ИНС-025/04-2020 «ГСИ. Системы мониторинга температуры
Agrolog. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» «30» июля 2020 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (рег. №
65421-16);
- измеритель температуры многоканальный прецизионный МИТ 8, модификации МИТ
8.03 (рег. № 19736-11);
- термостат жидкостный прецизионный переливного типа модели ТПГ1-1.1
- термостат жидкостный прецизионный переливного типа модели ТПП-1.2
Допускается применения аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к системам монито-
ринга температуры Agrolog
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений темпе-
ратуры
Техническая документация «Supertech Agroline Aps», Дания.
Изготовитель
Фирма «Supertech Agroline Aps», Дания
Адрес: Maltgørervej 7, 5471 Søndersø, Denmark
Телефон: +45 6481 2000
Факс: +45 6481 2103
E-mail: info@supertech.dk
Испытательный центр
Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)
Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6.
Телефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Регистрационный номер RA.RU.312302 в Реестре аккредитованных лиц в области обеспе-
чения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 65221-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Магнитогорская | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 23537-02 | Системы измерения длительности соединений | QCTe1-800-1 | Фирма "Qualcomm", США | 2 года | Перейти |
| 42841-09 | Системы газоаналитические | ACF-NT и ACX | Фирма "ABB Automation GmbH", Германия | 1 год | Перейти |
| 76159-19 | Преобразователи температуры термоэлектрические кабельные | ПТТК-161М | ООО "Точные измерительные системы и оборудование-ТочМаш+", г.Казань | 2 года | Перейти |
| 17801-98 | Преобразователь температуры инфракрасный | 39651 | Фирма "Cole-Palmer Instrument Company", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
