Резервуары стальные горизонтальные цилиндрические РГС-20, ГРСИ 80834-20
Номер госреестра:
80834-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-20
Производитель:
Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть - Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"), Псковская область, г. Великие Луки
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
325, 326
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 47
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2359
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-20
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для
измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
цилиндрических
определенного
РГС-20
уровня,
Описание средства измерений
Принцип действия резервуаров стальных горизонтальных
основанназаполненииихнефтьюинефтепродуктомдо
соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-20 представляют собой
горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух
секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары
теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары РГС-20 с заводскими номерами 325, 326 расположены по адресу: Пермский край,
Очерский район, пгт. Павловский, НПС «Большая Соснова» УРНУ (филиал АО «Транснефть -
Прикамье»).
ОбщийвидрезервуаровстальныхгоризонтальныхцилиндрическихРГС-20
представлен на рисунке 1.

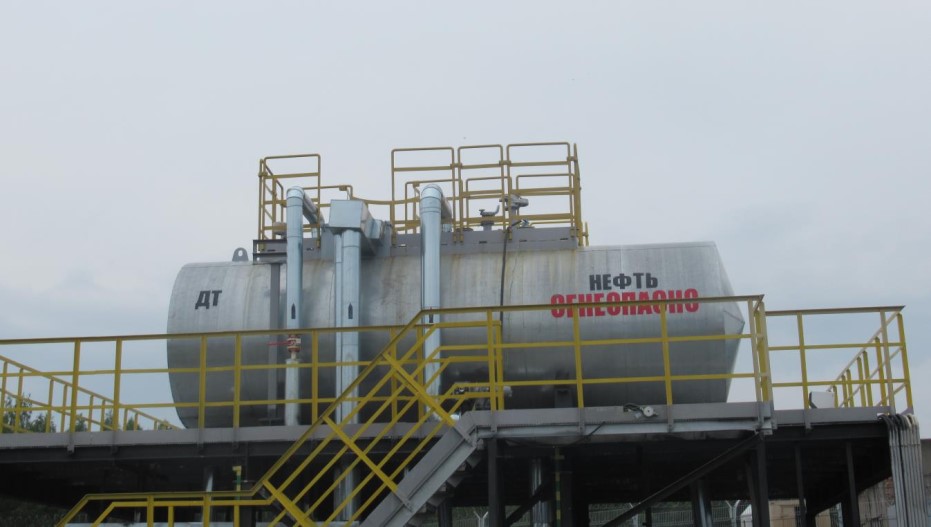

Рисунок 1 – Общий вид резервуаров РГС-20
Лист № 2
Всего листов 3
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не
предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Наименование характеристики
±0,25
Таблица 1 – Метрологические характеристики
Значение
Номера секций
1 2
14 6
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости (объёмный метод), %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Обозначение
РГС-20
--
Количество
2 шт.
2 экз.
4 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
сведения отсутствуют
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Великолукскийзавод«Транснефтемаш»-филиалАкционерногообщества
«Транснефть - Верхняя Волга» (Великолукский завод «Транснефтемаш» - филиал АО
«Транснефть - Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603950, Нижегородская область, г. Нижний Новгород, переулок
Гранитный, д. 4/1
Адрес место расположения филиала: 182100, Псковская область, г. Великие Луки,
ул. Гоголя, д. 2
Телефон: +7 (81153) 9-26-67
Web-сайт: uppervolga.transneft.ru
Заявитель
Удмуртское районное нефтепроводное управление филиал Акционерного общества
«Транснефть - Прикамье» (УРНУ филиал АО «Транснефть - Прикамье»)
ИНН 1645000340
Адрес: 426039, Удмуртская Республика, г. Ижевск, Воткинское шоссе, д.174
Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы,
д. 20, корпус 1
Телефон/факс: +7 (3412) 20-80-89/ (3412) 46-13-83
Web-сайт: kama.transneft.ru
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
Готовы поверить данное средство измерений.
