Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000, ГРСИ 80831-20
Номер госреестра:
80831-20
Наименование СИ:
Резервуар стальной вертикальный цилиндрический с понтоном
Обозначение типа:
РВСП-10000
Производитель:
Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
5
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 44
к сведениям о trial средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2359
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000
Назначение средства измерений
РезервуарстальнойвертикальныйцилиндрическийспонтономРВСП-10000
предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и
отпуска.
Описание средства измерений
Тип резервуара – стальной вертикальный цилиндрический с понтоном, номинальной
вместимостью 10000 м
3
.
Принцип действия резервуара стального вертикального цилиндрического с понтоном
РВСП-10000 основан на заполнении его нефтью и нефтепродуктом до определенного уровня,
соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд,
состоящий из цилиндрической стенки, днища, сферической крыши и алюминиевого понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки,
расположенные в нижней части резервуара.
Резервуар РВСП-10000 с заводским номером 5 расположен по адресу: Удмуртская
Республика, Малопургинский район, с. Малая Пурга, ул. Советская, д. 96, НПС «Малая Пурга»
УРНУ (филиал АО «Транснефть - Прикамье»).
Общий вид резервуара стального вертикального цилиндрического с понтоном
РВСП-10000 представлен на рисунке 1.
Лист № 2
Всего листов 4

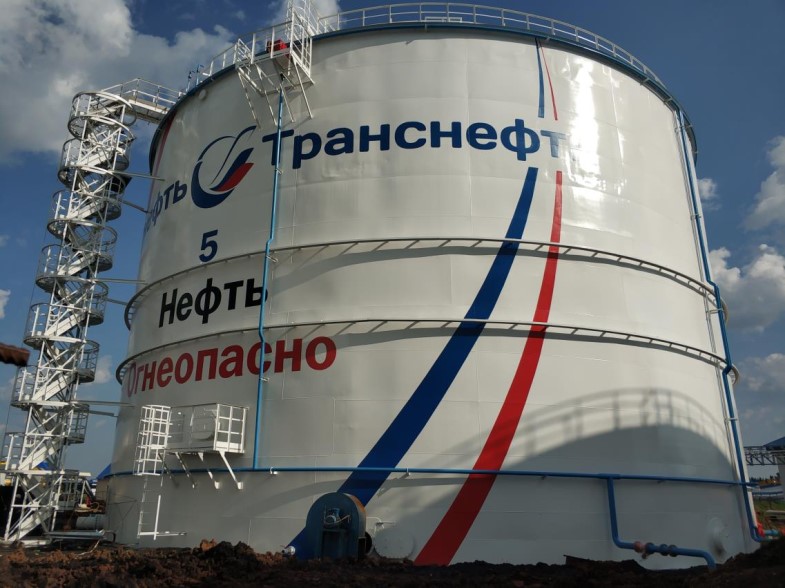

Рисунок 1 – Общий вид резервуара РВСП-10000
Пломбирование резервуара стального вертикального цилиндрического с понтоном
РВСП-10000 не предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
±0,10
Значение
10000
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределыдопускаемойотносительной
погрешностиопределения вместимости
(геометрический метод), %
Таблица 2 – Основные технические характеристики
Наименование характеристики
Значение
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
50
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Обозначение
РВСП-10000
Количество
1 шт.
Наименование
Резервуар стальной вертикальный цилиндрический с
понтоном
Паспорт
Градуировочная таблица
-
-
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ШЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Сведения о методиках (методах) измерений
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому с понтоном РВСП-10000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций
имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская обл., г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), 28
Телефон/ факс: +7 (3843) 35-66-99/ (3843) 35-66-82
Web-сайт: www.nzrmk.ru
E-mail:
Заявитель
Удмуртское районное нефтепроводное управление филиал Акционерного общества
«Транснефть - Прикамье» (УРНУ филиал АО «Транснефть - Прикамье»)
ИНН 1645000340
Адрес: 426039, Удмуртская Республика, г. Ижевск, Воткинское шоссе, д.174
Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы,
д. 20, корпус 1
Телефон/факс: +7 (3412) 20-80-89/ (3412) 46-13-83
Web-сайт: kama.transneft.ru
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
