Номер госреестра:
80790-20
Наименование СИ:
Барометр
Обозначение типа:
DIGITAL BAROMETR PTB330
Производитель:
Фирма "Vaisala Oyj", Финляндия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
R3250708
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 16
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2359
Лист № 1
Всего листов 4
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Барометр DIGITAL BAROMETR PTB330
Назначение средства измерений
Барометр DIGITAL BAROMETR PTB330 (далее по тексту - барометр) предназначен
для измерений абсолютного (атмосферного) давления при поверке и калибровке средств
измерений давления.
Описание средства измерений
Принцип действия барометра основан на упругой деформации мембраны в зависимости
от абсолютного (атмосферного) давления воздуха. Чувствительным элементом барометра
является кремниевый емкостной датчик, внутри корпуса которого расположена вакуумная
камера. На внутренних стенках вакуумной камеры размещены электроды, образующие
конденсатор. При изменении давления воздуха монокристаллическая кремниевая мембрана
датчика изгибается, увеличивая или уменьшая высоту вакуумной камеры и расстояние между
электродами. Изменение емкости конденсатора измеряется и преобразуются в цифровой код.
Цифровой код поступает во вторичный преобразователь для обработки и вычисления значения
измеренного давления.
Барометр состоит из трех блоков: блока барометра, блока питания, индикатора. Блок
барометра состоит из корпуса, внутри которого размещены три кремниевых емкостных
датчика, вторичный преобразователь, вспомогательные и дополнительные элементы. На
внешней стороне корпуса блока барометра расположен штуцер, разъемы для подключения
индикатора. Индикатор отображает на встроенном дисплее измеренные значения, органами
управления индикатора осуществляется настройка барометра, на внешней стороне корпуса
индикатора располагается разъем для подключения блока питания.
Общий вид барометра представлен на рисунке 1.
Пломбирование барометра не предусмотрено.

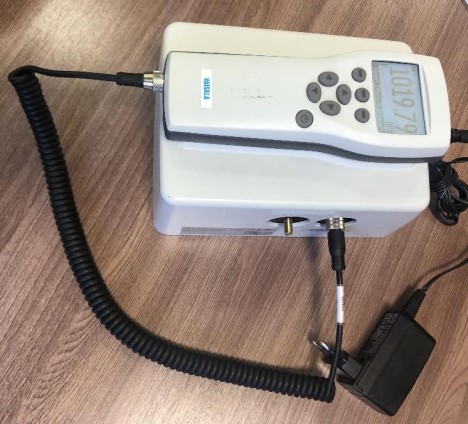

Рисунок 1 – Общий вид барометра DIGITAL BAROMETR PTB330
Лист № 2
Всего листов 4

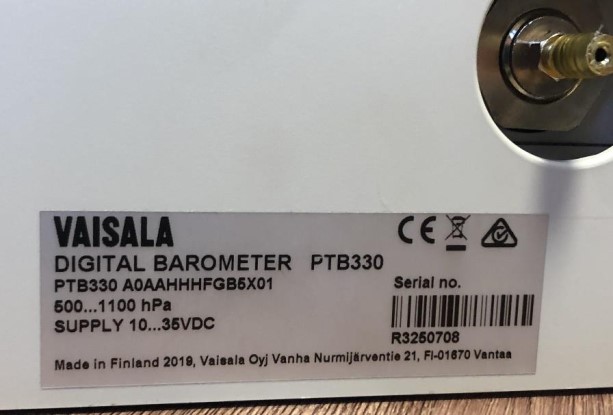

Рисунок 2 – Маркировка барометра DIGITAL BAROMETR PTB330
Программное обеспечение
Барометр имеет встроенное программное обеспечение (ПО), которое состоит из двух
модулей PTB330 и MI70.
Модуль PTB330 установлен в блоке барометра и обеспечивает управление его работой,
сбор, обработку и передачу данных от блока барометра на индикатор. Модуль MI70 установлен в
ручном индикаторе и обеспечивает отображение результатов измерений, а также проверку
состояния и настройку барометра.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в
соответствии с Р 50.2.077-2014.
Таблица 1
–
Идентификационные данные ПО
Идентификационные данные (признаки)Значения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
РТВ330.bin
не ниже 1.16
-
MI70.bin
не ниже 2.20
-
±10
Метрологические и технические характеристики
Таблица 2
–
Метрологические характеристики
Наименование характеристики
Значение
от 500 до 1100
Диапазон измерений абсолютного (атмосферного) давления, гПа
Пределы допускаемой абсолютной погрешности измерений
абсолютного (атмосферного) давления, Па
Лист № 3
Всего листов 4
Значение
-
от 10 до 35
1,2
183; 116; 77
200; 80; 62
1,5
0,4
10000
10
Таблица 3
–
Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- от 4 аккумуляторных батарей NiMh типа АА
- от блока питания постоянного тока, В
Максимальная потребляемая мощность, Вт, не более
Габаритные размеры (длина; ширина; высота), мм, не более:
- блока барометра;
- индикатора
Масса, кг, не более:
- блока цифрового барометра;
- индикатора
Наработка на отказ, ч, не менее
Срок службы, лет, не менее
Условия эксплуатации:
- температура окружающей среды, ºC
- относительная влажность,
- атмосферное давление, гПа
от +15 до +30
от 20 до 90
от 500 до 1100
Знак утверждения типа
наносится на корпус блока барометра при помощи этикетки, а также типографским способом на
титульный лист формуляра.
Комплектность средства измерений
Таблица 4 – Комплектность барометра
Наименование
Блок барометра
Блок питания
Индикатор
Комплект проводов
Кейс для хранения и перевозки
Формуляр
Методика поверки
Обозначение
PTB330
-MI70
--
ФО
МП 231-0082-2020
Количество
1 шт.
1 шт.
1 шт.
1 компл.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 231-0082-2020 «ГСИ. Барометр
PTB330. Методика поверки», утвержденному ФГУП «ВНИИМ
DIGITAL BAROMETR
им. Д.И.Менделеева»
30 сентября 2020 г.
Основные средства поверки:
МанометргрузопоршневойМПА,регистрационныйномервФедеральном
информационном фонде по обеспечению единства измерений 77114-19.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к барометру
DIGITAL BAROMETR PTB330
Приказ Росстандарта от 06.12.2019 № 2900 «Об утверждении Государственной
поверочной схемы для средств измерений абсолютного давления в диапазоне 1·10
-1
- 1·10
7
Па»
Техническая документация изготовителя
Лист № 4
Всего листов 4
Изготовитель
Фирма «Vaisala Oyj», Хельсинки, Финляндия
Адрес: P.O. Box 26 FI-00421 Helsinki, Finland
Телефон: (3589) 89491, факс (3589) 89492227
Web-сайт:
aisala.com
E-mail: info@vaisala.com
Заявитель
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальныйномерзаписиобаккредитациивреестре аккредитованныхлиц
RA.RU.311541.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальныйномерзаписиобаккредитациивреестре аккредитованныхлиц
RA.RU.311541.
