Номер госреестра:
80783-20
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
EM
Производитель:
"A&D Company, Limited", Япония (производственная площадка: "A&D Electronics (Shenzhen) Co., Ltd.", КНР)
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 9
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2359
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия EM
Назначение средства измерений
Весы неавтоматического действия EM (далее – весы) предназначены для статических
измерений массы различных грузов.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента
весоизмерительного тензорезисторного датчика (далее – датчик), возникающей под действием
силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его
массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обра-
ботке электронными устройствами весов с дальнейшим определением значения массы объекта
измерений. Результаты взвешивания выводятся на дисплей индикатора весов.
Конструктивно весы состоят из грузоприемного устройства (далее – ГПУ), грузопере-
дающего устройства, весоизмерительного устройства, включающего в себя датчик и индикатор.
Весы выпускаются в следующих модификациях: EM-30KAM, EM-60KAM, EM-60KAL
и EM-150KAL, которые отличаются максимальной (Max) и минимальной (Min) нагрузками,
действительной ценой деления (шкалы) (d) и поверочным интервалом (e), а также габаритными
размерами ГПУ.
Структура условного обозначения весов:
EM-
КA
1 2 3
1 – обозначение типа весов;
2 – индекс (2 или 3 знака) выбирается из ряда в зависимости от максимальной нагрузки
весов:
- 30 (для 30 кг), 60 (для 60 кг), 150 (для 150 кг), 300 (для 300 кг);
3 – индекс, обозначающий габаритные размеры ГПУ:
- M – для ГПУ с габаритными размерами (350×300) мм;
- L – для ГПУ с габаритными размерами (500×400) мм.
Питание весов осуществляется от сети через адаптер или от аккумуляторной батареи.
Общий вид весов представлен на рисунке 1.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пунк-
ты ГОСТ OIML R 76-1-2011):
- автоматическое устройство установки на нуль (Т.2.7.2.3);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки по уровню (Т.2.7.1);
- устройство тарирования (выборки массы тары) (Т.2.7.4).
Лист № 2
Всего листов 6
Весы оснащены интерфейсом RS-232С для связи с периферийными устройствами
(например, персональный компьютер, принтер).
модификации ЕМ-30КАМ, ЕМ-60КАМмодификации ЕМ-60KAL, EM-150KAL

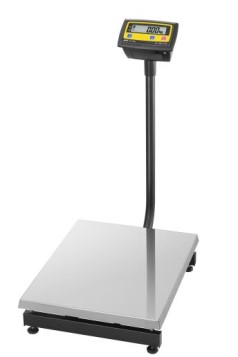

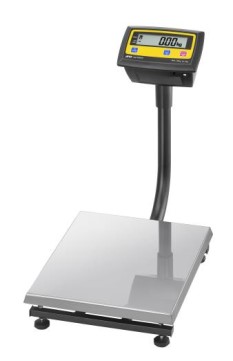

Рисунок 1 – Общий вид весов
Рисунок 2 – Пример маркировочной таблички
Схема пломбировки весов от несанкционированного доступа, место нанесения знака
поверки приведены на рисунке 3.
Маркировка весов производится на маркировочной табличке, разрушающейся при сня-
тии и закрепленной на поверхности корпуса весов, на которую наносится следующая информа-
ция:
- обозначение типа весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- действительная цена деления (шкалы) (d) и поверочный интервал (e);
- верхняя граница диапазона устройства выборки массы тары (Т
-
);
- серийный номер весов (наносится отдельной наклейкой);
- класс точности;
- знак утверждения типа;
- наименование предприятия – изготовителя;
- дата производства весов.
Пример маркировочной таблички представлен на рисунке 2.
Min = 0.2 кг, Max = 30 кг, d = 10 г, e = 10 г
Класс точности:
Диапазон рабочих температур: от -10°С до +40°С
187-242 В, 49-51 Гц, Т
-
, кг: 100 % от Max
Изготовитель «A&D Company, Limited», Япония
Произведено в КНР. Производственная площадка «A&D
Electronics (Shenzhen) Co., Ltd.», КНР
Импортёр: ООО “ЭЙ энд ДИ РУС”
Дата производства:
Весы неавтоматического
действия
EM-30KAM
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (далее – ПО) весов является встроенным, используется в
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее индикатора весов.
ПО не разделено на метрологически значимую и незначимую часть. Метрологически
значимым является все ПО.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с
помощью других средств после принятия защитных мер.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных
воздействий соответствует требованиям ГОСТ OIML R 76-1−2011 п. 5.5.1 «Устройства со
встроенным программным обеспечением». ПО не может быть модифицировано или загружено
через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации весы пломбируются согласно рисунку 3.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответ-
ствии с Р 50.2.077-2014 – «высокий».
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные программного обеспечения
–
Р-1.хх
–
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Примечание: х принимает значения от 0 до 9.
Метрологические и технические характеристики
Метрологические характеристики весов приведены в таблицах 2 и 3, основные
технические характеристики весов – в таблице 4.

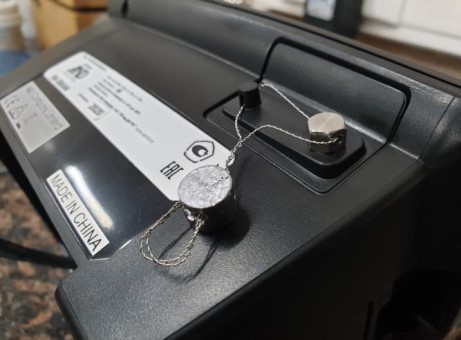

Рисунок 3 – Схема пломбировки от несанкционированного доступа, место нанесения
знака поверки
Место
пломбирования,
нанесения знака
поверки
Лист № 4
Всего листов 6
EM-30KAM
10
20
50
Наименование характеристики
Таблица 2 – Метрологические характеристики весов
Значение для модификации
EM-150KAL
30
0,2
EM-60KAM,
EM-60KAL
Средний (III)
60
0,4
150
1
Класс точности по ГОСТ OIML R 76-1–2011
Максимальная нагрузка (Max), кг
Минимальная нагрузка (Мin), кг
Поверочный интервал (е) и действительная цена
деления (шкалы) (d), e = d, г
Число поверочных интервалов (n)
3000
3000
3000
Значение
100 % от Max
±0,25е
Мах + 9е
4
20
Таблица 3 — Метрологические характеристики весов
Наименование характеристики
Верхняя граница диапазона устройства выборки массы тары (Т
-
), кг
Пределы допускаемой погрешности устройства установки на нуль, г
Показания индикации массы, г, не более
Диапазон установки на нуль и слежения за нулём, % от Max, не более
Диапазон первоначальной установки на нуль, % от Max, не более
Пределы допускаемой погрешности для нагрузки m (mpe) при поверке
(в эксплуатации):
- Min ≤ m ≤ 500e
- 500е < m ≤ 2000е
- 2000е < m ≤ Max
±0,5е (±1,0е)
±1е (±2,0е)
±1,5е (±3,0е)
Пределы допускаемой погрешности весов после выборки массы тары соответствуют
пределам допускаемой погрешности для массы нетто.
Значение
от -10 до +40
от 30 до 85
от 187 до 242
от 49 до 51
6
560×300×450
710×400×750
Таблица 4 — Основные технические характеристики весов
Наименование характеристики
Условия эксплуатации:
- диапазон температуры окружающей среды,
о
C
- относительная влажность окружающего среды, %
Параметры сетевого питания (через адаптер):
- напряжение переменного тока, В
- частота переменного тока, Гц
Напряжение электропитания от источника постоянного тока, В
Габаритные размеры (длина×ширина×высота), мм, не более:
- EM-30KAM, EM-60KAM
- EM-60KAL, EM-150KAL
Масса, кг, не более:
- EM-30KAM, EM-60KAM
- EM-60KAL
- EM-150KAL
4
7
9,5
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и любым
технологическим способом на маркировочную табличку, расположенную на корпусе весов.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
Наименование
Весы неавтоматического действия
Сетевой адаптер
Кронштейн для крепления индикатора
Руководство по эксплуатации
Обозначение
EM
---
Количество
1 шт.
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по ГОСТ OIML R 76-1–2011 «Государственная система обеспечения единства
измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические
требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки:
- рабочие эталоны единицы массы 4-го разряда по приказу Росстандарта от
29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств
измерений массы» гири номинальной массой от 1 г до 100 кг класса точности М
1
по
ГОСТ OIML 111-1-2009. «Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
и M
3
. Метрологические
и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на пломбу, согласно
рисунку 3 и на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеи технические документы, устанавливающиетребованияквесам
неавтоматического действия EM
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной
поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1–2011 «Государственная система обеспечения единства измерений.
Весы неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания»
Техническая документация изготовителя
Изготовитель
«A&D Company, Limited», Япония
Адрес: 3-23-14, Higashi-Ikebukuro, Toshima-ku, Tokyo, 170-0013, Japan
Производственная площадка «A&D Electronics (Shenzhen) Co., Ltd.», КНР
Адрес: 1-5/F, Building #4, Hengchangrong High Tech Industry Park, Shangnan East Road,
Hongtian, Shajing, Bao’an District, Shenzhen, Guangdong, 518125, P.R. China
Тел.: +81 (3) 5391-6132
Факс: +81 (3) 5391-6148
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»
(ООО «ЭЙ энд ДИ РУС»)
ИНН 7731547200
Адрес: 117545, г. Москва, ул. Дорожная, д. 3, корпус 6, ком. 8Б
Телефон: +7 (495) 937-33-44
Факс: +7 (495) 937-55-66
Лист № 6
Всего листов 6
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр в области
метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72986-18 | Весы автомобильные | М8200Б | ООО НПП "Метра", г.Обнинск | 1 год | Перейти |
| 43554-10 | Весы платформенные | ВП | ООО "ФизТех", г.Москва | 1 год | Перейти |
| 175-49 | Весы сотенные с качающимися рычагами для предельных нагрузок 0,2; 0,5; 1; 2 и 3 т | ВСР | Литейно-механический завод, Казахстан, г.Алма-Ата | 1 год (ГОСТ 8.002-71) | Перейти |
| 28160-04 | Весы автомобильные тензометрические для статического взвешивания и взвешивания в движении | АС | ЗАО "ТАУ", г.Москва | 1 год - для мод. весов АС-С-ДС и АС-С-С; 6 месяцев - для мод. весов АС-СД-ДС, АС-СД-С, АС-Д-ДС и АС-Д-С | Перейти |
| 6034-77 | Весы товарные шкальные платформенные передвижные рычажные общего назначения | РП-2Ш13б | Приборостроительный завод, Казахстан, г.Кокчетав | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
