Установки для измерений параметров валов IBB Premion, ГРСИ 80780-20
Номер госреестра:
80780-20
Наименование СИ:
Установки для измерений параметров валов
Обозначение типа:
IBB Premion
Производитель:
IBB TECHNOLOGY GmbH, Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 6
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2359
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Установки для измерений параметров валов IBB Premion
Назначение средства измерений
УстановкидляизмеренийпараметровваловIBBPremion(далее–установки)
предназначены для измерений геометрических параметров, формы и взаимного расположения
поверхностей тел вращений.
Описание средства измерений
Принцип действия установки основан на считывании с измерительной шкалы значения
измеряемого параметра соответствующей интервалу перемещения измерительного наконечника.
Конструктивно установка выполнена на гранитной плите, на которую установлены
передняя и задняя бабка для крепления измеряемой детали; каретки, которые перемещаются по
плите с измерительными модулями; вычислительного блока, в котором расположены основные
электронные элементы установки; а также персональный компьютер и пульт управления.
Основным измерительным элементом установки являются измерительные модули, которые
могут быть как контактные, так и оптические.
Контактный модуль для измерения геометрических параметров, формы и взаимного
расположения поверхностей – представляет собой щуп, установленный на каретке. Щуп касается
измеряемой поверхности и передает значение координат в вычислительный блок.
Контактный модуль для измерения диаметра представляет собой скобу, которая
располагается по обеим сторонам от вала, и перемещается по оси Y. Тем самым, модуль, зажимает
контролируемый вал с двух сторон, с помощью различных наконечников. Положение
наконечников в пространстве и определяет измеряемую величину.
Оптический модуль для измерения также представляет собой скобу, располагающую
камеры с обеих сторон от вала. Матричные камеры получают калиброванное изображение, которое
впоследствии оценивается в программном обеспечении установки.
Установки выпускаются в 99 модификациях – ХХУУ – различающихся между собой
диапазонами измерений, где ХХ – обозначает диапазон измерения длины, а УУ – обозначает
диапазон измерений диаметра.
Установки выпускаются в двух исполнениях – “A” или “M” – различающихся между собой
способом перемещением каретки. Исполнение “A” – установка с автоматическим перемещением
каретки. Исполнение “M” – установка с ручным перемещением каретки.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено.
Лист № 2
Всего листов 6

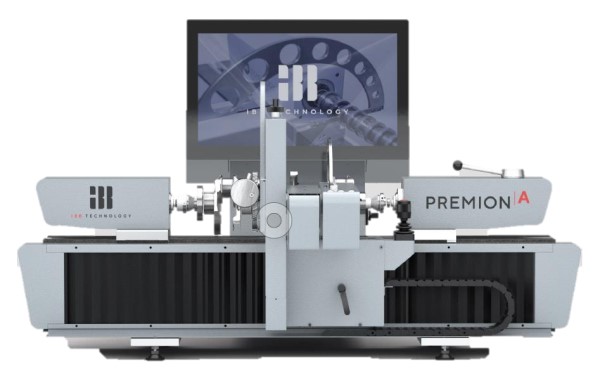

Рисунок 1 – Общий вид установок Premion A

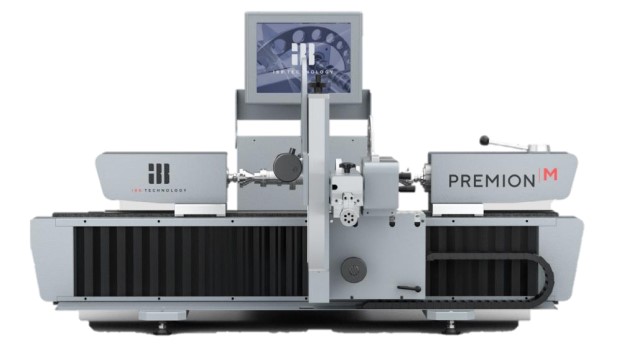

Рисунок 2 – Общий вид установок Premion M
Программное обеспечение
Установки имеют в своем составе программное обеспечение LPro V. Программное
обеспечение представляет собой программу для проведения измерений, подготовки отчетов, а
также для создания и ведения базы измерений. ПО позволяет сохранять результаты измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии, не ниже
Цифровой идентификатор ПО
Значения
LPro V
5104
-
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Лист № 3
Всего листов 6
от 0
до 800
±(2,5+L/100),
где L – измеряемый размер, мм
1,0
±(1,0+D/100),
где D – измеряемый размер, мм
0,4
Метрологические и технические характеристики установок
Таблица 2 – Метрологические характеристики установок Premion
ХарактеристикаPremion А/М
08YY
Модификация установки
1
04YY
Диапазон измерения длины, от 0
мм до
400
12YY 16YY 20YY
от 0 от 0 от 0
до до до
1200 1600 2000
25YY 30YY
от 0 от 0
до до
2500 3000
35YY 40YY 45YY 50YY
от 0 от 0 от 0 от 0
до до до до
3500 4000 4500 5000
Модификация системы
1
Диапазон измерения
диаметров, мм
XX12 XX16
от 0 от 0
до 125до 160
XX20 XX25
от 0 от 0
до 200до 250
XX30 XX35 XX40 XX45 XX50
от 0 от 0 от 0 от 0 от 0
до 300до 350до 400до 450до 500
Контактный метод
Пределы допускаемой
абсолютной погрешности
измерений длины, мкм
Повторяемость измерений
длины, мкм
Пределы допускаемой
абсолютной погрешности
измерений диаметра
контактным методом, мкм
Повторяемость измерений
диаметра контактным
методом, мкм
Оптический метод
Пределы допускаемой
абсолютной погрешности±(3,5+D/100),
измерений диаметра где D – измеряемый размер, мм
оптическим методом, мкм
Повторяемость измерений
диаметра оптическим1,2
методом, мкм
Примечание: при температуре окружающего воздуха от +18 до +22°С и относительной влажности воздуха не более 80%
1) ХХ – обозначает диапазон измерения длины; УУ – обозначает диапазон измерений диаметра.
Лист № 4
Всего листов 6
0,08
100
0,2
0,0004
от 200 до 240
50/60
1300
от +15 до +30
Таблица 3 – Технические характеристики установок Premion
ХарактеристикаPremion А/М
04YY08YY
12YY16YY20YY
25YY30YY
35YY40YY
45YY50YY
400800
120016002000
25003000
35004000
45005000
Модификация установки
1
Максимальная длина детали,
мм
Масса детали, кг, не более
Масса системы, кг, не более
100 100
150 200
100 350 1000
300 1000 1500
1000 2000
2000 2500
2000 3000
3500 6000
4000 5000
8000 10000
XX12 XX16
от 0 от 0
до 125 до 160
XX20 XX25
от 0 от 0
до 200 до 250
XX30 XX35 XX40 XX45 XX50
от 0 от 0 от 0 от 0 от 0
до 300 до 350 до 400 до 450 до 500
125160
200250
300350400450500
Модификация установки
1
Диапазон измерения
диаметров, мм
Максимальный диаметр
детали, мм
Разрешение по оси длин и
диаметров, мкм
Скорость измерения по осям,
не более, мм/сек
Скорость измерения оси
вращения, об/сек
Разрешение энкодера
шпинделя, °
Параметры электрического
питания (от внешней сети):
- напряжение переменного
тока, В
- частота переменного тока,
Гц
Потребляемая мощность, Вт,
не более
Условия эксплуатации:
- температура окружающей
среды, °С
- относительная влажность
воздуха (без конденсата), %
менее 80
1)
ХХ – обозначает диапазон измерения длины; УУ – обозначает диапазон измерений диаметра.
Лист № 5
Всего листов 6
Таблица 4 – Габаритные размеры установок Premion
Premion А/М
04YY 08YY 12YY 16YY 20YY 25YY 30YY 35YY 40YY 45YY 50YY
Характеристика
Модификация
установки
1
Габаритные
размеры системы,
мм, не более
- длина
- ширина
- высота
1000 1300
1000 1000
1800 1800
2000 2500
1200 1200
1800 1800
3000 3500 4500 5000
1500 1500 2000 2000
1800 1800 1800 2000
5500 6000 6500
2000 2000 2000
2000 2000 2000
1)
УУ – обозначает диапазон измерений диаметра.
Знак утверждения типа
Наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность средств измерений
Таблица 5 – Комплектность средств измерений
Наименование
Установка для измерений параметров валов IBB Premion
Руководство по эксплуатации
Методика поверки
ОбозначениеКол-во
- 1 шт.
- 1 экз.
МП № 203-36-20201 экз.
Поверка
осуществляется в соответствии с документом по поверке МП № 203-36-2020 «ГСИ.
УстановкидляизмеренийпараметровваловIBBPremion.Методикаповерки»,
утверждённым ФГУП «ВНИИМС» 31.07.2020 г.
Основные средства поверки:
- Система лазерная измерительная XL-80 (рег. № 35362-13);
- Комплект мер для поверки установок для измерений тел вращения OPTICLINE
(рег. № 73111-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Приведены в эксплуатационном документе.
Изготовитель
IBB TECHNOLOGY GmbH, Германия
Адрес: Röntgenstraße 8b D-64846 Groß-Zimmern, Germany
Телефон +49 (0) 6071 9706 0
Факс: +49 (0) 6071 9706 30
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
Заявитель
ЗАО «КАМАДИ»
ИНН 7811471772
Адрес: 192171, г. Санкт-Петербург, ул. Седова, д. 65
Тел./факс +7(812) 336-40-50
Web-сайт: www.metrologi.ru
E-mail: meritel@master-s.spb.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы (ФГУП ВНИИМС)»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7(495) 437-55-77
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 29.03.2018 г.
