Резервуары стальные вертикальные цилиндрические РВС-5000, ГРСИ 80777-20
Номер госреестра:
80777-20
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-5000
Производитель:
Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций им. Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
16, 19
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 3
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2359
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-5000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее – резервуары)
предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до опреде-
ленного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице
резервуара.
Резервуары представляют собой металлические сосуды в форме вертикального цилин-
дра, со стационарной крышей. На боковых стенках и крышах предусмотрены люки-лазы для
обслуживания резервуаров, а также смотровые, монтажные и замерные люки. Днища резервуа-
ров металлические. Резервуары снабжены лестницами для доступа на крыши.
Резервуары стальные вертикальные цилиндрические РВС-5000 зав. №№ 16, 19 (по тех-
нологической схеме) установлены на территории резервуарного парка ООО «Югнефтехимтран-
зит» по адресу: 353545, Российская Федерация, Краснодарский край, Темрюкский район, п.
Чушка, ул. Железнодорожная, 11.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 зав.
№№ 16, 19 (по технологической схеме) представлен на рисунках 1 и 2.
Лист № 2
Всего листов 4

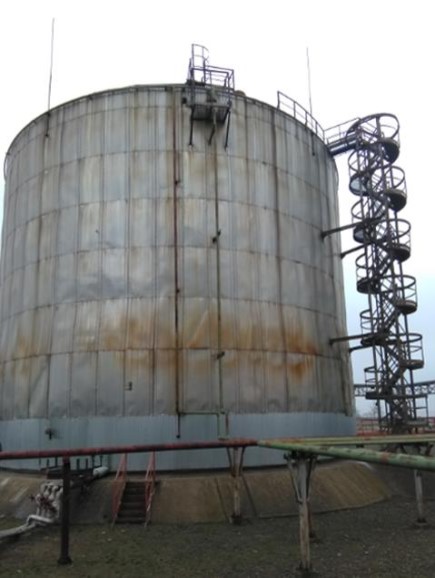

Рисунок 1 - Общий вид резервуара
стального вертикального цилиндрического
РВС-5000 зав. № 16 (по технологической

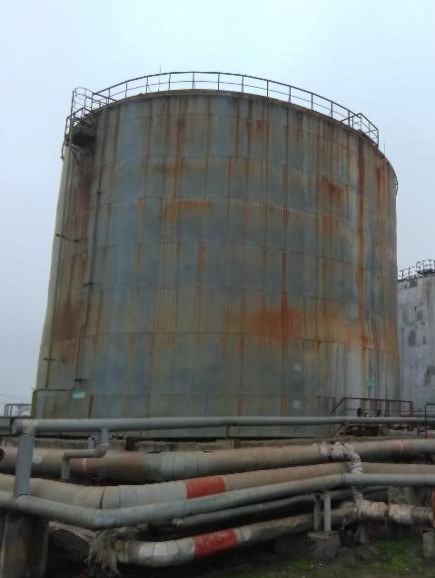

Рисунок 2 - Общий вид резервуара
стального вертикального цилиндрического
РВС-5000 зав. № 19 (по технологической
схеме)
стальных вертикальных цилиндрических РВС-5000 не
схеме)
Пломбирование резервуаров
предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
±0,1
Значение
5000
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
Срок службы, лет, не менее
от –50 до +50
от 84,0 до 106
50
Знак утверждения типа
наносится на титульный лист технического паспорта методом печати.
Лист № 3
Всего листов 4
Комплектность средства измерений
2 шт.
Таблица 3 – Комплектность средства измерений
Количество
Наименование
Резервуар стальной вертикальный
цилиндрический
Технический паспорт
Градуировочная таблица
Обозначение
РВС-5000 зав. №№ 16, 19 (по техноло-
гической схеме)
--
2 экз.
2 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-
линдрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая TR30/5 (регистрационный № 22003-07);
- рулетка измерительная металлическая Р30У2Г (регистрационный № 21096-12);
- тахеометр электронный NTS-365R (регистрационный № 44038-10);
- нивелир с компенсатором VEGA L24, (регистрационный № 54719-19);
- trial измерительная телескопическая VEGA TS3M (регистрационный № 51835-12); -
толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- линейка измерительная металлическая, 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке каждого из резервуаров.
Сведения о методиках (методах) измерений
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным верти-
кальным цилиндрическим РВС-5000
Приказ Федерального агентства по техническому регулированию и метрологии от
07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измере-
ний массы и объема жидкости в потоке, объема жидкости и вместимости при статических из-
мерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций им.
Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Адрес: 654034, г. Новокузнецк, ул. Некрасова, д. 28
Тел./факс: +7(3843) 35-66-99 / +7(3843) 35-66-82
Web-сайт: www.nzrmk.ru
Заявитель
Общество с ограниченной ответственностью «Югнефтехимтранзит»
(ООО «Югнефтехимтранзит»)
ИНН 2352038786
Адрес: 353545, Краснодарский край, Темрюкский район, п. Чушка, ул. Железнодорож-
ная, 11.
Тел./факс: +7(6148) 60-7-83 / +7(6148) 60-7-84
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр»
(ООО «Метрологический центр»)
Адрес: 665816, Российская Федерация, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, по-
мещение 155
Тел./факс: 8 (3955) 68-05-77
E-mail: metrolog.irk@yandex.ru
Номер записи в реестре аккредитованных лиц RA.RU 312397 от 08.12.2017 по проведе-
нию испытаний средств измерений в целях утверждения типа.
