Приложение № 44
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2350
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматического управления УПТГ-КНС-1500
Назначение средства измерений
Система автоматического управления УПТГ-КНС-1500 (далее – САУ или система)
предназначена для измерений параметров:давления жидкости и газообразных сред,
температурыжидкости,газообразныхсред итехнологическихчастейоборудования,
концентрации горючего газаиуглекислого газа,виброскоростии осевогосдвига
технологических частей оборудования, уровня технологических жидкостей.
Описание средства измерений
САУпредназначенадляуправлениятехнологическимифункциямиустановки
компримирования попутного нефтяного газа в соответствии с алгоритмами работы установки
станции (ГКС) «Шершневка» и не может
САУ является частью газокомпрессорной
эксплуатироваться отдельно.
Принципдействиясистемыоснован
напоследовательныхпреобразованиях
измеряемых величин.
Система состоит из совокупности измерительных каналов (ИК), которые выполняют
функцииизмерениятехнологическихпараметровсистемы,отображенияизмеренной
информации на блочном пункте управления (БПУ), а также передачи ее в на верхний уровень в
цифровом виде.
ИКсистемысостоят изпервичнойчасти,включающейвсебяпервичные
измерительные преобразователи (ПИП), и вторичной (электрической) части (ВИК). Первичная
и вторичная части системы соединяются проводными линиями связи.
ПИП осуществляют преобразование измеряемых величин в электрические сигналы в
виде силы постоянного электрического тока, электрического сопротивления.
Первичная часть системы включает:
- термопреобразователи с унифицированным выходным сигналом Метран-276,
регистрационный номер средства измеренийв Федеральноминформационномфонде
(рег. №) 21968-11;
- датчики давления Метран-75, рег. № 48186-11;
-газоанализаторыстационарныесосменнымисенсорамивзрывозащищенные
ССС-903МТ, рег. № 65124-16;
- вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310,
рег. № 22234-01;
- уровнемеры микроволновые контактные VEGAFLEX 81, рег. № 53857-13;
-аппаратура виброизмерительная ИКВ-1, рег. № 61639-15.
Вторичная часть системы включает:
-модулиизмерительныеконтроллеровпрограммируемыхSIMATICS7-1500,
рег. № 60314-15;
- барьеры искробезопасности НБИ, рег. № 59512-14;
- устройства коммутации.
Устройства коммутации включают в себя соединительные коробки и кабели,
обеспечивающие передачу измерительного сигнала, источники питания. Преобразований
измерительной информации в устройствах коммутации не происходит.
Лист № 2
Всего листов 6
Контроль за работой оборудования системы осуществляется с рабочей станции (РС),
выполненнойна базеПЭВМ, которая позволяетполучать результаты измерений.

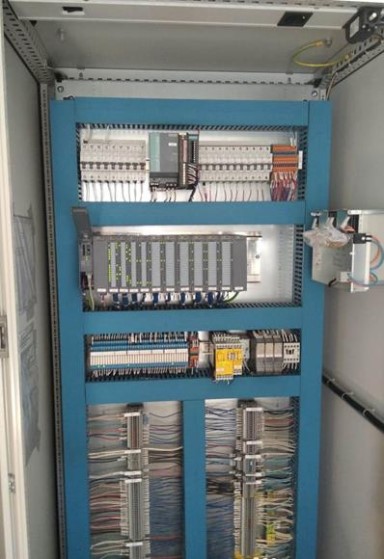

Общий вид шкафа программно-технических средств ВИК представлен на рисунке 1.
Рисунок 1 - Общий вид шкафа программно-технических средств ВИК
Пломбирование системы не предусмотрено.
Программное обеспечение
Метрологически значимым программным обеспечением (ПО) для системы является ПО
SIMATIC S7-1500.
ВстроенноеПОмодулейизмерительных6ES7531-7KF00-0AB0контроллеров
программируемых SIMATIC S7-1500 предусматривает защиту от несанкционированного
доступа и изменения во время эксплуатации.
Методы защиты ПО системы:
- механические (закрытие дверей шкафов с оборудованием на ключ, контроль
состояния дверей с сигнализацией о несанкционированном доступе внутрь);
- конструктивные (размещение ПО в энергонезависимой памяти, необходимость
специальных и технических средств для его изменения);
- программные (установка паролей для различных уровней доступа к установке
программных компонентов, контроль идентификационных данных ПО).
Уровень защиты ПО от преднамеренных и непреднамеренных изменений – «высокий»
в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИК системы нормированы с учетом влияния всех
компонентов ПО, входящих в состав системы.
Идентификационные данные ПО приведены в таблице 1.
Значение
STEP7 (TiaPortal)
не ниже V14.1
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
(признаки)
Идентификационное наименование
ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
номер версии
Наименование
измеряемого
параметра
(группы ИК)
Диапазон
измерений
(ДИ)
1)
Пределы γ, Δ
допускаемой
погрешности ИК в
условиях
эксплуатации
1)
Тип
Выходной сигнал
(входной сигнал
ВИК)
Метран-276
от 4 до 20 мА
γ =±0,25 %
6ES7531-7KF00-
0AB0
γ =±0,1 %
γ = ±0,35 %
От 0 до
+200 °С
---
2)
---
Δ = ±0,7 °С
Δ = ±0,7 °С
Метран 75
от 4 до 20 мА
γ =±0,5 %
γ =±0,1 %
γ =±0,6 %
ССС-903МТ
Δ=±5 % НКПР
Δ=±5,1 % НКПР
ВК-310 С
γ =±0,16 %
γ =±0,3 %
γ =±0,46 %
От 0 до
100 мм
VEGAFLEX 81
Δ=±5мм
6ES7531-7KF00-
0AB0
γ =±0,1 %
Δ=±5,1мм
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики ИК системы
ПИП
3
4
Пределы γ, Δ
допускаемой
погрешности в
условиях
эксплуатации
1)
5
ВИК
Пределы γ, Δ
допускаемой
Составпогрешности в
условиях
эксплуатации
1)
67
8
1
Температуры
жидкости,
газообразных сред
и технологических
частей
оборудования
2
от -50
до +150 °С
НСХ типа Pt100
по
ГОСТ 6651-2009
(
α
= 0,00385 °С
-1
)
Давление
жидкости и
газообразных сред
Концентрация
горючего газа
Концентрация
углекислого газа
От 0 до
1000 кПа
От 0 до
5000 кПа
от 0
до 100 %
НКПР
от 0
до 100 %
НКПР
от 0,1 до
30 мм/с
(ДП от 0 до
30 мм/с)
НБИ-21П
=>
6ES7531-7KF00-
0AB0
Виброскорость
технологических
частей
оборудования
Уровень
технологических
жидкостей
Лист № 4
Всего листов 6
6ES7531-7KF00-
0AB0
12345678
частейП от -0
γ =±0,1 %γ =±0,1 %
Осевой сдвигот 0,5 до
технологических
(Д
1,5 мм
,5
ИКВ 1-4-1от 4 до 20 мАΔ=±0,25мм
оборудования до +0,5 мм)
1)
Используемые обозначения:
ДП – диапазон показаний;
Δ – пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации;
γ – пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации (приведенной к диапазону измерения);
2)
Входные сигналы силы постоянного электрического тока, поступающие от труднодоступных неизвлекаемых термопреобразоваталей
сопротивления. Отображение результатов преобразования на рабочей станции производится в единицах измерения физических параметров (°С).
Лист № 5
Всего листов 6
Значение
от +5 до +35
до 80
от 97,3 до 104,6
220
22
50
1
5
Таблица 3 - Основные технические характеристики ИК системы
Наименование характеристики
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Максимальная потребляемая мощность, кВт, не более
Габаритные размеры шкафа, мм, не более
- высота
- ширина
- длина
Масса шкафа, кг, не более
1800
800
600
150
Знак утверждения типа
наноситсянатитульныйлистдокументаПА2016.0007-018«Системаавтоматического
управления УПТГ-КНС-1500 зав. № 52. Руководство по эксплуатации» печатным способом.
УПТГ-КНС-1500
1 шт.
МП 201-057-2020
1 шт.
Комплектность средства измерений
Таблица 4 – Комплектность системы
Наименование
Обозначение
Количеств
о
ПА2016.0007-018
1 шт.
Система автоматического управления УПТГ-КНС-1500,
зав. № 52
Руководство по эксплуатации
Методика поверки «ГСИ. Система автоматического
управления УПТГ-КНС-1500. Методика поверки»
Поверка
осуществляется в соответствии с документом МП 201-057-2020 «ГСИ. Система автоматического
управленияУПТГ-КНС-1500.Методикаповерки»,утвержденнымФГУП«ВНИИМС»
22.09.2020 г.
Основные средства поверки:
- средства поверки в соответствии с нормативными документами на поверку ПИП,
входящих в состав системы;
- калибратор многофункциональный МС5-R, рег. № 18624-99.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 6
Всего листов 6
системе автоматического
измерительныхсистем.
Нормативные документы, устанавливающие требования к
управления УПТГ-КНС-1500
ГОСТ Р 8.596-2002 ГСИ. Метрологическоеобеспечение
Основные положения
Изготовитель
Общество с ограниченной ответственностью «Атомконверс» ( ООО «Атомконверс»)
ИНН 5036116819
Адрес: 142100, г. Подольск, Московская область, ул. Веллинга, д. 7, офис 10
Телефон: (499) 130-03-19
Факс: (4967) 52-10-67
Web-сайт: www.atomkonvers.ru/
E-mail: zavod@atomkonvers.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
