Резервуары стальные вертикальные цилиндрические РВС-3000, ГРСИ 80763-20
Номер госреестра:
80763-20
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-3000
Производитель:
Акционерное общество нефтегазовой промышленно-строительной компанией "Металлостройконструкция" (АО НПСК "Металлостройконструкция"), г. Нижний Новгород
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
619, 620
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 43
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2350
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-3000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-3000 (далее – резервуары)
предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
их нефтью или
объему согласно
конструкции
Описание средства измерений
Принципдействиярезервуаровоснованназаполнении
нефтепродуктом доопределенногоуровня,соответствующего
градуировочным таблицам резервуаров.
Резервуары РВС-3000 представляют собой стальные вертикальные
цилиндрической формы со стационарной крышей без понтона.
Типрезервуаров–вертикальныестальныецилиндрические.
Резервуары
оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными
устройствами для обслуживания во время эксплуатации. Заполнение и опорожнение
резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом
поясе резервуаров. Резервуары также оснащены молниезащитой, защитой от статического
электричества и системой тушения пожара.
Тип размещения – наземный. Фундаменты резервуаров РВС-3000 соответствуют
требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для
нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории головной насосной станции № 2 (ГНС-2)
завода по подготовке конденсата к транспорту (ЗПКТ), филиала ООО «Газпром
переработка» по адресу: Россия, ЯНАО, г. Новый Уренгой, Пуровский район, южнее 300
метров от УКПГ-2В.
Общий вид резервуаровстальных вертикальных цилиндрических РВС-3000
зав. №№ 619, 620 представлен на рисунке 1.
Лист № 2
Всего листов 4

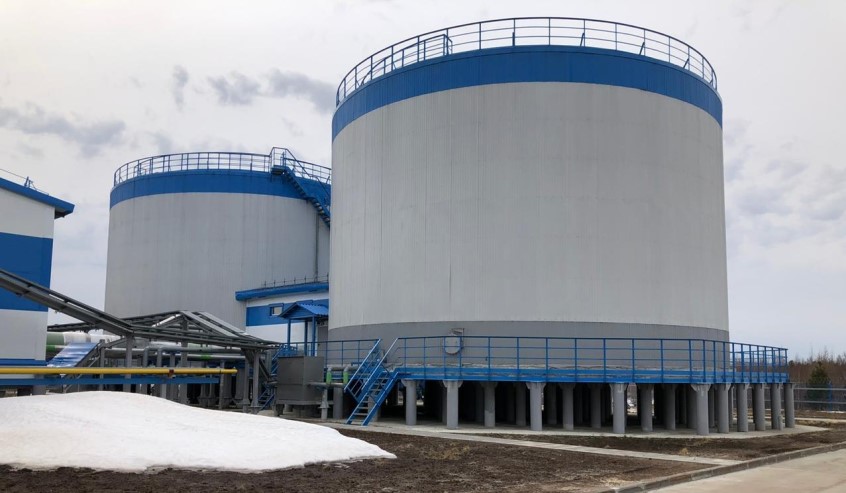

Рисунок 1 – Общий вид резервуаров РВС-3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-3000
не предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Наименование характеристики
±0,15
от минус 50 до плюс 40
от 84,0 до 106,7
Таблица 1 – Метрологические и технические характеристики
Значение
РВС-3000
2
3000
1
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности вместимости резервуара
(геометрический метод), %
Условия эксплуатации:
- температура окружающего воздуха,
˚
С
- атмосферное давление, кПа
Знак утверждения типа
наносится на титульные листы паспортов типографским способом.
Комплектность средства измерений
РВС-3000 №№ 619, 620
2 шт.
Таблица 2 – Комплектность средства измерений
Обозначение
2
Количество
3
Наименование
1
Резервуары вертикальные стальные
цилиндрические
Паспорта на резервуары
Градуировочные таблицы
-
-
2 экз.
2 экз.
Лист № 3
Всего листов 4
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения
единства измерений. Резервуары стальные вертикальные цилиндрические. Методика
поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом
измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом
измерений 50 м, с кольцом Р50У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до
30 мм, ПГ±(0,001h+0,03) мм (рег. № 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до
360, СКП измерения ±2,0 мм (рег. № 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от
минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);
- штангенциркуль ШЦ-I, ПГ±0,1 мм (рег. № 22088-07);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н (рег. № 1808-63);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег. № 34854-07).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в
виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-3000
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений.
Резервуары стальные вертикальные цилиндрические. Методика поверки».
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия».
Изготовитель
Акционерноеобществонефтегазовойпромышленно-строительнойкомпанией
«Металлостройконструкция» (АО НПСК «Металлостройконструкция»)
ИНН: 5257048532
Адрес: 603124, г. Нижний Новгород, ул. Айвазовского, д. 29
.
Заявитель
Завод по подготовке конденсата к транспорту филиал общества с ограниченной
ответственностью «Газпром переработка» (ЗПТК филиал ООО «Газпром переработка»)
ИНН: 1102054991
Адрес: 629306, ЯНАО, Тюменская обл., г. Новый Уренгой, Пуровский район, южнее
300 метров от УКПГ-2В.
Телефон: +7 (812) 609-88-88
Web-сайт: https://pererabotka.gazprom.ru
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма
«Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа №RA.RU.312275 от 02.08.2017 г.
Готовы поверить данное средство измерений.
