Твердомеры Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB, ГРСИ 80761-20
Номер госреестра:
80761-20
Наименование СИ:
Твердомеры Бринелля
Обозначение типа:
NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB
Производитель:
Фирма "INNOVATEST Europe BV", Нидерланды
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 41
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2350
Лист № 1
Всего листов 8
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Твердомеры Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM,
NEXUS3001XLM-IMP,NEXUS3200,NEXUS3300,NEXUS3300M,
NEXUS 3300FA,NEXUS3400, NEXUS3400M, NEXUS 3400FA,
NEMESIS 9103B LAB
Назначение средства измерений
ТвердомерыБринелляNEXUS3100,NEXUS3100XL,NEXUS3100XLM,
NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA,
NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB (далее - твердомеры)
предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в
соответствии с ГОСТ 9012-59.
Описание средства измерений
Принцип действия твердомеров основан на статическом вдавливании шарикового
наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивнотвердомерысостоятизустройстваприложениянагрузкии
измерительного устройства.
Модификации твердомеров отличаются
нагрузок, габаритными размерами и массой,
конструкцией, диапазоном прикладываемых
а также степенью автоматизации процесса
измерений.
Твердомеры NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM комплектуются
измерительным микроскопом для определения диаметров отпечатков. Значение твердости
рассчитывается на основе измеренных значений диаметров и отображается на ЖК-дисплее
твердомера.
Твердомеры NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3400, NEXUS 3400M
оборудованы выносным цифровым микроскопом для автоматического измерения отпечатка.
Микроскоп соединен с твердомером, программное обеспечение которого используется для
определения значения твердости.
ТвердомерыNEXUS3001XLM-IMP,NEXUS3300FA,NEXUS3400FA,
NEMESIS 9103B LAB полностью автоматизированные модели с функцией автоматической
смены инденторов и объективов. Кроме того, они могут быть оснащены моторизованным
столом для перемещения в плоскости XY.
ТвердомерыNEXUS3300FA,NEXUS3400FA,NEMESIS9103BLABмогут
комплектоваться дополнительной обзорной камерой, а также лазерным указателем места
нанесения отпечатка.
Твердомеры NEMESIS 9103B LAB отличаются от твердомеров серии NEXUS
возможностью перемещения измерительной устройства по вертикальной оси относительно
неподвижного рабочего стола.
Лист № 2
Всего листов 8
Символ «М» в наименовании моделей означает моторизованный подъем шпинделя,
символ «XL» - увеличенное рабочее пространство.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа приведён
на рисунках 1-8.
Пломбирование твердомеров не предусмотрено.

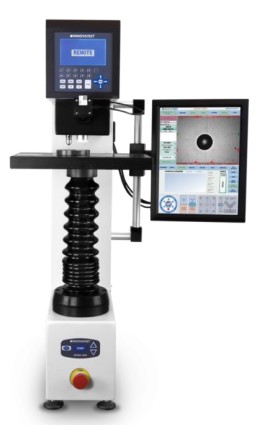

Рисунок 1 – Общий вид твердомеров
Бринелля NEXUS 3100,
NEXUS 3100XL, NEXUS 3100XLM

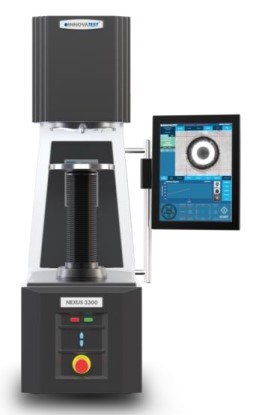

Рисунок 2 – Общий вид твердомеров
Бринелля NEXUS 3001XLM-IMP

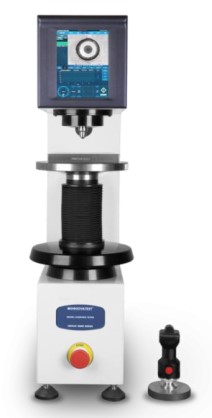

Рисунок 3 – Общий вид твердомеров
Бринелля NEXUS 3200

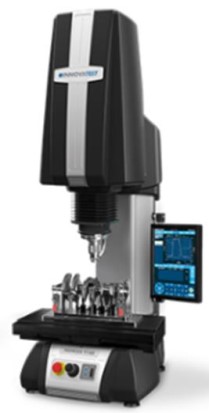

Рисунок 4 – Общий вид твердомеров
Бринелля NEMESIS 9103B LAB
Место нанесения знака
утверждения типа
Место нанесения знака
утверждения типа
Лист № 3
Всего листов 8

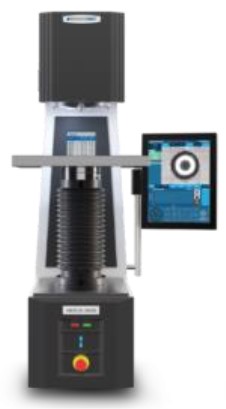

Рисунок 5 – Общий вид твердомеров
Бринелля NEXUS 3300, NEXUS 3300M
Рисунок 6 – Общий вид твердомеров
Бринелля NEXUS 3300FA
Рисунок 7 – Общий вид твердомеров
Бринелля NEXUS 3400, NEXUS 3400M
Рисунок 8 – Общий вид твердомеров
Бринелля 3400FA
Программное обеспечение
Программное обеспечение (ПО) твердомеров используется для управления их работой, а
также для визуального отображения, хранения и статистической обработки результатов
измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Место нанесения знака
утверждения
типа
Место нанесения знака
утверждения типа
Лист № 4
Всего листов 8
Идентификационные
(признаки)
Таблица 1 - Идентификационные данные ПО
NEXUS 3100,
NEXUS 3100XL,
данные
NEXUS 3100XLM
Значение
NEXUS 3200
Идентификационное
наименование ПО
i-Touch
IMPRESSIONS
LT
NEXUS 3001XLM-IMP,
NEXUS 3300,
NEXUS 3300M,
NEXUS 3300FA,
NEXUS 3400,
NEXUS 3400M,
NEXUS 3400FA,
NEMESIS 9103B LAB
IMPRESSIONS
не ниже v 1.00
не ниже v 2.00
не ниже v 1.20
Номер версии (идентифика-
ционный номер) ПО
Цифровой идентификатор ПО
(контрольная сумма исполняе-
мого кода)
-
-
-
Метрологические и технические характеристики
Испытательные нагрузки по шкалам Бринелля, пределы допускаемого относительного
отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.
±1
Таблица 2
Метрологические характеристики испытательных нагрузок по шкалам Бринелля
Модель твердомераШкала БринелляИспытательные
нагрузки, Н
Пределы
допускаемого
относительного
отклонения
испытательных
нагрузок, %
Диапазон
измерений
твердости,
HBW
NEXUS 3300M,
NEXUS 3300FA,
NEXUS 3400M,
NEXUS 3400FA,
NEMESIS 9103B LAB
NEXUS 3100XLM,HB 1/30
NEXUS 3001XLM-IMP, HBW 1/30294
от 95 до 450
от 95 до 650
HB(HBW) 2,5/31,2306,5
от 16 до 108
Все модели
HB(HBW) 2,5/62,5613
HB 2,5/187,5
HBW 2,5/187,51839
HB(HBW) 5/62,5 613
HB(HBW) 5/1251226
HB(HBW) 5/2502452
HB(HBW) 10/2502452
HB 5/750
HBW 5/7507355
HB(HBW) 10/5004903
HB(HBW) 10/10009807
HB(HBW) 10/1500 14710
HB 10/3000
HBW 10/300029420
от 32 до 218
от 95 до 450
от 95 до 650
от 8 до 54
от 16 до 108
от 32 до 218
от 8 до 54
от 95 до 450
от 95 до 650
от 16 до 108
от 32 до 218.
от 48 до 326
от 95 до 450
от 95 до 650
Лист № 5
Всего листов 8
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля
приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измеренияДиапазон измерений твёрдости, HB (HBW)
твёрдости
от 8
до 20
включ.
от 20св. 54
до 54 до 108
включ.включ.
св. 108св. 163
до 163 до 218
включ. включ..
Пределы допускаемой абсолютной погрешности
твердомеров, HB (HBW), (±)
HB(HBW) 5/62,5; HB(HBW) 10/250
0,61,6---
0,61,63,2-
-
HB(HBW) 2,5/31,2; HB(HBW) 5/125;
HB(HBW) 10/500
HB(HBW) 2,5/62,5; HB(HBW) 5/250;
HB(HBW) 10/1000
HB(HBW) 10/1500
- 1,6 3,2 4,9 6,5
- 1,6 3,2 4,9 6,5
HB (HBW) 1/30; HB(HBW) 2,5/187,5;
HB(HBW) 5/750; HB(HBW)10/3000
--3,24,96,5
Продолжение таблицы 3
Обозначение шкал измерения
твёрдости
Диапазон измерений твёрдости, HB (HBW)
св. 218 св. 272 св. 326 св. 380 св. 450 св. 550
до 272 до 326 до 380 до 450 до 550 до 650
включ включ. включ. включ. включ. включ.
Пределы допускаемой абсолютной погрешности
твердомеров, HB (HBW), (±)
HB(HBW) 10/1500
8,29,8
8,29,811,413,5--
HB 1/30; HB 2,5/187,5;
HB 5/750; HB 10/3000
HBW 1/30; HBW 2,5/187,5;
HBW 5/750; HBW 10/3000
8,29,811,413,516,519,5
Примечание - Метрологические характеристики действительны для 5 измерений
Лист № 6
Всего листов 8
Таблица 4 – Основные технические характеристики твердомеров
от +15 до +35
80
от 207 до 253
от 49,8 до 50,2
- NEXUS 3100, NEXUS 3200
длина
ширина
высота
- NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM -IMP
длина
ширина
высота
- NEXUS 3300, NEXUS 3300М, NEXUS 3300FA
длина
ширина
высота
- NEXUS 3400, NEXUS 3400M, NEXUS 3400FA
длина
ширина
высота
- NEMESIS 9103B LAB
длина
ширина
высота
620
190
790
620
190
990
710
360
1110
780
360
1300
710
510
1500
- NEXUS 3100, NEXUS 3200
- NEXUS 3100XL
- NEXUS 3100XLM
- NEXUS 3001XLM -IMP
- NEXUS 3300, NEXUS 3300М
- NEXUS 3300FA
- NEXUS 3400, NEXUS 3400M
- NEXUS 3400FA
- NEMESIS 9103B LAB
130
145
150
160
276
301
345
380
280
Наименование характеристики
Значение характеристики
Рабочие условия эксплуатации
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %, не более
Параметры электропитания
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, мм, не более
Масса, кг, не более
Знак утверждения типа
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист
руководства по эксплуатации типографским или иным способом.
Лист № 7
Всего листов 8
Комплектность средства измерений
*В соответствии с заказом
** Для твердомеров NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM
Таблица 5 - Комплектность твердомеров
НаименованиеОбозначениеКоличество
Твердомер Бринелля
Аналоговый
микроскоп **
NEXUS 3100 или NEXUS 3100XL, или NEXUS 3100XLM,1 шт.
или NEXUS 3001XLM-IMP, или NEXUS 3200, или
NEXUS 3300, или NEXUS 3300M, или NEXUS 3300FA,
илиNEXUS3400,илиNEXUS3400M,или
NEXUS 3400FA, или NEMESIS 9103B LAB *
ASS3001-MICRO1 шт.
Цифровой
микроскоп ***
BIOS
1 шт.
Принадлежности
-1 шт.
Руководство по
эксплуатации
NEXUS 3000/ NEMESIS 9103B LAB - 01 РЭ
1 экз.
NEXUS 3000/ NEMESIS 9103B LAB - 01 МП1 экз.
Методика поверки
_____________
*** Для твердомеров NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3400,
NEXUS 3400M
Поверка
осуществляется по документу NEXUS 3000/ NEMESIS 9103B LAB - 01 МП «ГСИ. Твердомеры
Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP,
NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M,
NEXUS 3400FA, NEMESIS 9103B LAB. Методика поверки», утверждённому ФГУП
«ВНИИФТРИ» 18.09.2020.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам
Бринелля по ГОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации
Нормативные и технические документы, устанавливающие требования к твердомерам
Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP,
NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M,
NEXUS 3400FA, NEMESIS 9103B LAB
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ8.062-85Государственнаясистемаобеспеченияединстваизмерений.
Государственная специальный эталон и государственная поверочная схема для средств
измерений твёрдости по шкалам Бринелля
Техническая документация фирмы-изготовителя
Лист № 8
Всего листов 8
Изготовитель
Фирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно Инжиниринг» (ООО «Термо
Техно Инжиниринг»)
Юридический адрес: 129626, г. Москва, ул. Новоалексеевская, д. 20 А, стр. 1
ИНН: 7704307626
Тел./факс (495) 540-47-62
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях
утверждения типа № 30002-13 от 11.05.2018
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 46968-11 | Твердомеры стационарные универсальные | UH | Фирма "ITW Test & Measurement GmbH, Reicherter Wolpert - Wilson hardness group", Германия | 1 год | Перейти |
| 56664-14 | Твердомеры портативные динамические | Equotip 2, Equotip 3 | Фирма "PROCEQ SA", Швейцария | 1 год | Перейти |
| 606-50 | Твердомеры | ТК | Нет данных | Нет данных | Перейти |
| 67241-17 | Твердомеры Роквелла | 2000Т, 2000R, 2000S, 574T, 574R, 574S | Фирма "Buehler, An ITW Company", США | 1 год | Перейти |
| 78544-20 | Твердомеры универсальные | ТВМ | ООО "Восток-7", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
