Номер госреестра:
80741-20
Наименование СИ:
Блескомеры фотоэлектрические
Обозначение типа:
БФ5М
Производитель:
Автономная некоммерческая организация по исследованию, разработке и внедрению научно-технических приборов "ТЕРМОКОНТ" (АНО НТП "Термоконт"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 20
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2350
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блескомеры фотоэлектрические БФ5М
Назначение средства измерений
Блескомеры фотоэлектрические БФ5М (далее блескомеры) предназначены для
измерений блеска и коэффициента яркости лакокрасочных, эмалированных покрытий и
других поверхностей.
Описание средства измерений
Принципдействияблескомеровоснованнафотоэлектрическомизмерении
интенсивности светового потока, отраженного от измеряемой поверхности, при заданной
геометрии освещения/наблюдения.
Блескомеры БФ5М выполнены в виде моноблока, в корпусе которого расположены
источник света, спектральная характеристика которого приближена к стандартному
источнику света С в соответствии с ГОСТ 7721-89; оптический коллиматор, создающий
параллельный пучок света; узел фотоприемника; аналого-цифровой преобразователь;
схемы стабилизации питания и усиления фототока приемника излучения с органами
регулировки и аккумуляторная батарея.
Оптические оси всех оптических элементов блескомера БФМ5 размещены в одной
плоскости, перпендикулярной измеряемой поверхности образца.
Блескомеры фотоэлектрические БФ5М включают следующие модификации:
- блескомер БФ5М-45/0/45 – измеритель блеска при углах освещения/наблюдения 45
/45
икоэффициентаяркостиприуглахосвещения/наблюдения45
/0
;
-блескомерБФ5М-45/45 – измерительблескаприуглахосвещения/наблюдения45
/45
;
-блескомерБФ5М-45/0–измерителькоэффициентаяркостиприуглах
освещения/наблюдения45
/0
;
-блескомерБФ5М-60/60 – измерительблескаприуглахосвещения/наблюдения60
/60
.
Ось источника света расположена под углом 60º для модификации БФ5М-60/60, 45º
для модификаций БФ5М-45/45 и БФ5М-45/0/45 к вертикали к измеряемой поверхности
образца.
Узелфотоприемника блеска, ось которого расположена под тем же углом к
вертикали к измеряемой поверхности образца, включает в себя фотодиод, корригированный
под кривую, близкую к относительной спектральной световой эффективности V(
) ГОСТ
8.332-2013, и коллимирующую систему.
В модификациях блескомеров БФ5М-45/0 и БФ5М-45/0/45 ось узла фотоприемника
коэффициента яркости расположена по нормали к измеряемой поверхности образца.
Узел источника света и узел фотоприемника размещены и зафиксированы в едином
корпусе в отверстиях в соответствии с заданными углами. Отверстия этих узлов имеют
единоевыходноеокнонанижнейрабочейповерхностиблескомера,которая
устанавливается на измеряемую поверхность.
Для калибровки показаний блескомера БФ5М при измерении блеска применяется
калибровочный образец из черного полированного стекла. Для калибровки блескомера
Лист № 2
Всего листов 5
БФ5М при измерении коэффициента яркости применяется калибровочный образец из
полированного стекла марки МС-20.
Общий вид блескомера фотоэлектрического БФ5М модификации БФ5М-45/0/45 с
зарядным устройством и калибровочными образами представлен на рисунке 1.
Общий вид блескомера фотоэлектрического БФ5М модификаций БФ5М-45/0,
БФ5М-45/45 и БФ5М-60/60 с зарядным устройством и калибровочным образом
представлен на рисунке 2.

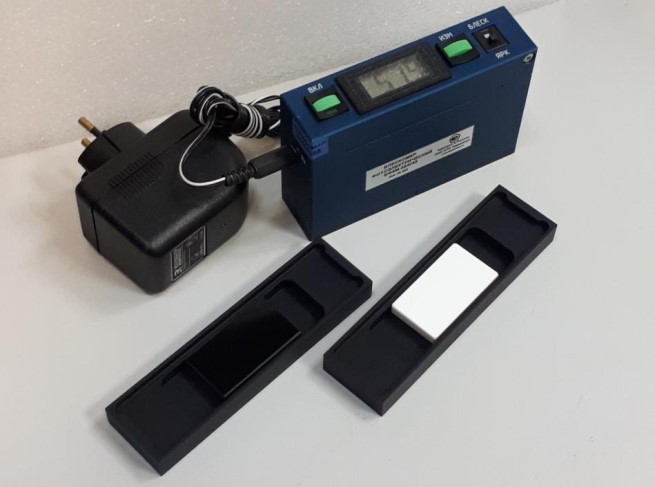

Рисунок 1 – Общий вид блескомера фотоэлектрического БФ5М-45/0/45

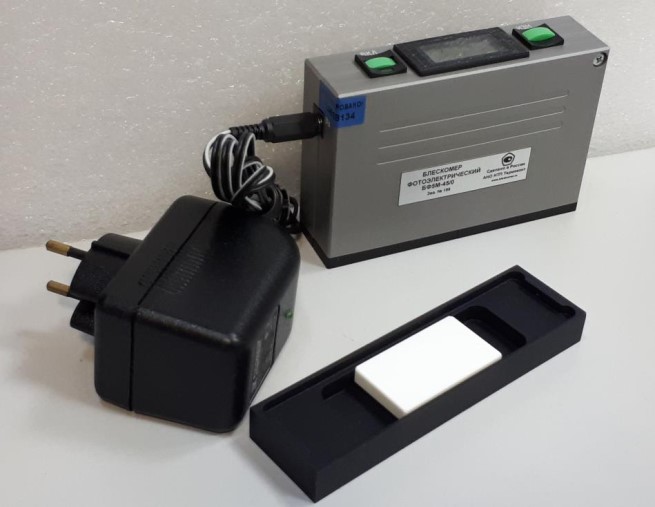

Рисунок 2 – Общий вид блескомеров фотоэлектрических
БФ5М-45/0,БФ5М-45/45 иБФ5М-60/60
Пломбировка от несанкционированного доступа в виде наклейки с надписью
«Опломбировано» находится в левом верхнем углу на боковой стороне прибора.
Место
пломбирования
Место нанесения
знака утверждения
типа
Место нанесения
знака утверждения
типа
Место
пломбирования
Лист № 3
Всего листов 5
от 2 до 70
от 2 до 100
±2,0
±0,03
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Значение
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон измерений блеска, единиц блеска:
- при углах освещения/наблюдения 45
/45
(модификации БФ5М-
45/0/45 и БФ5М-45/45)
- при углах освещения/наблюдения 60
/60
(модификации БФ5М-
60/60)
от 0,1 до 1,00
Пределы допускаемой абсолютной погрешности измерений блеска,
единиц блеска
Диапазон измерений коэффициента яркости, абсолютных единиц
(модификации БФ5М-45/0/45 и БФ5М-45/0)
Пределы допускаемой абсолютной погрешности измерений
коэффициента яркости, абсолютных единиц
Таблица 2 – Основные технические характеристики
Значение
8,4
220
22
50
1
122×33×85
90×50×75
132×35×15
260×220×70
0,35
0,30
0,15
1,00
Наименование характеристики
Параметры электропитания:
- напряжение постоянного тока от встроенного аккумулятора, В
Зарядка источника питания блескомера производится с помощью
зарядного устройства от сети переменного тока
- напряжением, В
- частотой, Гц
Габаритные размеры (ширина×глубина×высота), мм, не более:
- блескомера БФ5М
- зарядного устройства
- калибровочного образца в оправе
- комплекта блескомера в футляре
Масса, кг, не более:
- блескомера БФ5М
- зарядного устройства
- калибровочного образца в оправе
- комплекта блескомера в футляре
Условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность, %
от +15 до +35
от 30 до 80
Знак утверждения типа
наносится на корпус блескомеров в виде шильдика или наклейки, а также наносится на
титульный лист руководства по эксплуатации типографическим способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Лист № 4
Всего листов 5
1 шт.
1 шт.
3
1
Блескомер фотоэлектрический
2
БФ5М (модификация
по заказу)
-
Калибровочный образец блестящей поверхности
и (или) калибровочный образец коэффициента
яркости
Зарядное устройство
Отвёртка часовая
Руководство по эксплуатации
Методика поверки
Футляр для хранения и транспортировки
-
-
ГБТА.201113.002 РЭ
РТ-МП-7439-448-2020
1
1 шт.
1 шт.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу РТ-МП-7439-448-2020 «ГСИ. Блескомеры фотоэлектрические
БФ5М. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19.10.2020 г.
Основные средства поверки:
- набор мер блеска НО-5 (регистрационный номер в Федеральном информационном
фонде 12429-90), диапазон измерений блеска от 2 до 100 единиц блеска, абсолютная
погрешность ±0,5 единиц блеска;
- набор образцовых мер коэффициента яркости и направленного объемного
рассеяния НО-4 регистрационный номер в Федеральном информационном фонде 12844-
91), диапазон измерений коэффициента яркости от 0,150 до 1,000 абсолютных единиц,
абсолютная погрешность ±0,005 абсолютных единиц.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемого средства измерений с требуемой
точностью.
По заявлению владельца средства измерений или лица, представившего его на
поверку, знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма. Знак поверки может быть нанесен на свободную поверхность СИ или на
свидетельство о поверке блескомера.
Сведения о методах (методиках) измерений
приведены в разделе 2 руководства по эксплуатации ГБТА.201113.002 РЭ.
Нормативныеитехническиедокументы,устанавливающиетребованияк
блескомерам фотоэлектрическим БФ5М
Приказ Росстандарта от 27 ноября 2018 г. № 2516 Об утверждении государственной
поверочной схемы для средств измерений координат цвет и коордиат цветности, белизны,
блеска.
ГОСТ 896–69 Материалы лакокрасочные. Фотоэлектрический метод определения
блеска
ГОСТ 31975-2017 (ISO 2813:2014) Материалы лакокрасочные. Метод определения
блеска лакокрасочных покрытий под углом 20°, 60° и 85°.
ТУ 26.51.66-001-28639608-2019 (ГБТА.201113.002 ТУ) Блескомеры фотоэлектрические
БФ5М.Техническиеусловия
Изготовитель
Автономнаянекоммерческаяорганизацияпоисследованию,разработкеи
внедрению научно-техническихприборов «ТЕРМОКОНТ» (АНОНТП
«Термоконт»)
ИНН 9729271686
Адрес: 119361, г. Москва, ул.Озерная, д. 42, помещение IV, комната 1, антресоль 2
эт.
Лист № 5
Всего листов 5
Телефон/факс: 8 (495) 943-68-18
e-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ
«Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон/факс: 8 (495) 544-00-00
E-mail:
Web-сайт: www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений
