Газоанализаторы хроматографические Геоконтроль-04АТ, ГРСИ 80737-20
Номер госреестра:
80737-20
Наименование СИ:
Газоанализаторы хроматографические
Обозначение типа:
Геоконтроль-04АТ
Производитель:
Общество с ограниченной ответственностью "Геоконтроль" (ООО "Геоконтроль"), г. Самара
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 16
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2350
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы хроматографические Геоконтроль-04АТ
Назначение средства измерений
Газоанализаторы хроматографические Геоконтроль-04АТ (далее - газоанализаторы)
предназначены для измерений объемной доли метана, этана, пропана, бутана, пентана и водорода в
воздухе и газовых смесях, в дегазируемой из бурового раствора газовоздушной смеси в станциях
геолого-технологических исследований в процессе строительства нефтегазовых скважин.
Описание средства измерений
Принцип действия газоанализаторов основан на методе газовой хроматографии.
Анализируемая проба газовой смеси подается на вход газоанализатора и под давлением газа-
носителя (воздуха) поступает в хроматографические колонки, заполненные специальным
сорбентом. Поскольку разные компоненты анализируемой газовой смеси поглощаются сорбентом с
разной скоростью, происходит их разделение по времени выхода из колонки. На выходе
хроматографической колонки установлен термокаталитический детектор, который выдает
электрическийсигнал,величинакоторогопропорциональнасодержаниюизмеряемых
компонентов. Сигнал детектора преобразуется в АЦП и обрабатывается микроконтроллером.
Конструктивно газоанализаторы состоят из нескольких функциональных блоков,
размещенных в едином корпусе. Газоанализатор включает в себя хроматографические колонки,
термокаталитическиедетекторы,электроклапаны,редукторы,дроссели,манометр,
предназначенный для измерения давления газа-носителя на входе в газоанализатор, расходомер с
цифровым индикатором для измерения расхода газа-носителя при настройке газоанализатора, а
также электрическую часть, в состав которой входят плата центрального процессора, плата
управления клапанами, плата терморегуляторов, плата графического дисплея. На передней панели
корпуса газоанализаторов размещены жидкокристаллический дисплей и клавиатура.
Газоанализаторы являются стационарными промышленными автоматическими приборами
непрерывного циклического действия. Ввод анализируемой газовой пробы может осуществляться
полностью в автоматическом режиме или вручную. При непрерывной работе, исходя из текущей
концентрации газа, автоматически выбирается режим с объёмом анализируемой пробы 0,8 см
3
,
либо 0,08 см
3
.
Газоанализаторы обеспечивают передачу информации по интерфейсу RS-232.
Газоанализаторы могут применяться как самостоятельно, так и в составе системы сбора
данных геолого-технологических исследований.

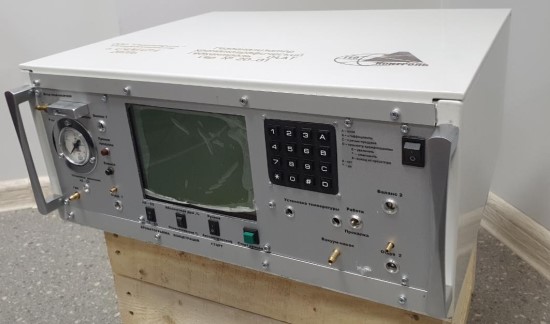

Общий вид газоанализаторов и обозначение места нанесения знака поверки представлен
на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1 – Общий вид обозначение места нанесения знака поверки для газоанализаторов
хроматографических Геоконтроль-04АТ
Пломбирование газоанализаторов не предусмотрено.
– ПО),
пропана,
Программное обеспечение
Газоанализаторыимеютвстроенноепрограммноеобеспечение(далее
разработанное изготовителем специально измерений объемной доли метана, этана,
бутана, пентана и водорода.
Встроенное ПО газоанализаторов обеспечивает следующие основные функции:
- настройку режима работы газоанализатора;
- управление процедурой измерений;
- отображение результатов измерений в виде в виде текущих значений и/или в виде
хроматограмм.
Влияние встроенного ПО учтено при нормировании метрологических характеристик
газоанализаторов.
Уровень защиты встроенного ПО газоанализаторов соответствует уровню «высокий» в
соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные встроенного ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
Geoplast-04AT
1.0
309123773
может быть проверено, установлено или
с использованием специальных программно-
Встроенное программноеобеспечение
переустановлено только на заводе-изготовителе
технических устройств.
Метрологические и технические характеристики
Основные метрологические характеристики газоанализаторов приведены в таблице 2.
Основные технические характеристики газоанализаторов приведены в таблице 3.
Место нанесения
знака поверки
Лист № 3
Всего листов 4
Определяемый
компонент
Диапазон измерений объемной доли
определяемого компонента, %
водород (H
2
)
метан (CH
4
)
этан (C
2
H
6
)
пропан (C
3
H
8
)
бутан (C
4
H
10
)
пентан (C
5
H
12
)
Таблица 2 – Метрологические характеристики газоанализаторов
от 0,0010 до 3,2
от 3,2 до 20,0
от 0,0010 до 3,2
от 3,2 до 20,0
от 0,0010 до 3,2
от 3,2 до 20,0
от 0,0010 до 2,0
от 2,0 до 20,0
от 0,0010 до 1,0
от 1,0 до 20,0
от 0,0010 до 1,0
от 1,0 до 20,0
Пределы допускаемой относительной
погрешности измерений объемной
доли определяемого компонента, %
(5,0005 + 0,05·ИВ)
(15,0050 + 0,15·ИВ)
(5,0005 + 0,05·ИВ)
(15,0050 + 0,15·ИВ)
(5,0005 + 0,05·ИВ)
(15,0050 + 0,15·ИВ)
(5,0005 + 0,05·ИВ)
(15,0050 + 0,15·ИВ)
(5,0005 + 0,05·ИВ)
(15,0050 + 0,15·ИВ)
(5,0005 + 0,05·ИВ)
(15,0050 + 0,15·ИВ)
___________________
ИВ–безразмернаявеличина,соответствующаязначениюизмеряемойконцентрации
определяемого компонента.
Таблица 3 - Основные технические характеристики газоанализаторов
Наименование характеристики
Время прогрева и выхода на рабочий режим, мин, не более
Продолжительность цикла анализа, сек, не более
Напряжение питания переменного тока частотой (50±1) Гц, В
Потребляемая мощность, Вт, не более
Значение
30*
65
220
22
400
Габаритные размеры основного блока (Д× Ш × В), мм, не более
430×360×180
Масса, кг, не более
15
Минимальный расход анализируемой газовой смеси, см
3
/мин
Максимальный расход анализируемой газовой смеси, см
3
/мин
Средняя наработка на отказ, ч
Средний срок службы, лет
10
1000
4800
8
IP30
от +10 до +40
от 30 до 80
Степень защиты по ГОСТ 14254-2015
Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха (при +25°С), %, не более
___________________
* - после длительного простоя (1 неделя и более) время прогрева и выхода на рабочий режим
увеличивается до 4 часов.
Знак утверждения типа
наносится на переднюю панель корпуса газоанализаторов методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность газоанализаторов приведена в таблице 4.
Лист № 4
Всего листов 4
Обозначение
Геоконтроль-04АТ
RS-232
---
ИЦРМ-МП-119-20
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
1)
Таблица 4 – Комплектность газоанализаторов
Наименование
Газоанализатор хроматографический в сборе
Кабель интерфейсный
Кабель питания газоанализатора
Руководство по эксплуатации
Паспорт
Методика поверки
_____________________
1)
Не менее 1 экз. на партию.
Поверка
осуществляется по документу ИЦРМ-МП-119-20 «ГСИ. Газоанализаторы хроматографические
Геоконтроль-04АТ. Методика поверки», утвержденному ООО «ИЦРМ» 15.10.2020 г.
Основные средства поверки:
- стандартный образец состава искусственной газовой смеси на основе углеводородных
газов ГСО 10539-2014 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) – азот газообразный особой чистоты по ГОСТ 9293-74 в
баллоне под давлением;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус газоанализатора в
соответствии с рисунком 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
хроматографическим Геоконтроль-04АТ
Приказ Федерального агентства по техническому регулированию и метрологии от 14
декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств
измерений содержания компонентов в газовых и газоконденсатных средах
ТУ 26.51.53-15-55908181-2019 Газоанализаторы хроматографические Геоконтроль-04АТ.
Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Геоконтроль» (ООО «Геоконтроль»)
ИНН 6312042582
Адрес: 443028, Самарская область, г. Самара, п. Мехзавод, Винтовая улица, б/н
Телефон (факс): +7 (846) 973-63-00
Web-сайт: geocontrol.org
Е-mail: geocontrol@geocontrol.org
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
