Модули инклинометрии iDM систем телеметрических NewTech, ГРСИ 80594-20
Номер госреестра:
80594-20
Наименование СИ:
Модули инклинометрии iDM систем телеметрических
Обозначение типа:
NewTech
Производитель:
NewTech MWD Services, LLC, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 6
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2343
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули инклинометрии iDM систем телеметрических «NewTech»
Назначение средства измерений
МодулиинклинометрииiDMсистемтелеметрических«NewTech»(далее–
инклинометры) предназначены для измерений зенитного и азимутального углов скважины при
бурении, а также угла установки отклонителя (визирный угол) с передачей данных из скважины
на поверхность по гидравлическому каналу связи.
Описание средства измерений
Принципдействияинклинометровоснованнаизмерениимагнитногои
гравитационного полей Земли при помощи феррозондовых магнитометров (измеряют проекции
магнитного поля) и кварцевых акселерометров(измеряют проекции силы тяжести),
находящихся в системе и установленных вдоль трех взаимно перпендикулярных осей.
Инклинометры выполнены в виде трубчатого корпуса из медно-бериллиевого сплава,
заключающего в себе сборку из модулей со встроенными в них блоками датчиков, шасси плат и
разъем для передачи информации. Телеметрические системы состоят из забойной (рис. 1) и
наземной (рис. 2) частей.
В блоке датчиков установлены — трехосевой магнитометр, три взаимно ортогональных
одноосевых акселерометра, плата питания и плата усилителей магнитометров. Трехосевой
магнитометр обеспечивает измерение азимутального ивизирного углов. Одноосевые
акселерометры обеспечивают измерение зенитного и визирного углов. Плата питания
магнитометров обеспечивает подачу сигнала в обмотки возбуждения магнитометров. Плата
усилителеймагнитометровобеспечиваетусилениесигналовизмерительныхобмоток
магнитометров для передачи их в плату процессора.
В шасси плат установлены платы процессора, питания и памяти. Плата процессора
осуществляет обработку сигналов магнитометров и акселерометров, преобразует их в цифровой
формат, производит необходимые вычисления зенита, азимута, визирного угла, считывает
значения датчика температуры для вычисления температурной коррекции, преобразует
вычисленные значения в соответствующий телеметрический формат, передает их в наземную
часть по гидравлическому каналу связи путем управления пульсатором и записывает
вычисленные значения в узел энергонезависимой памяти. Плата процессора управляет подачей
напряжения питания на акселерометры и магнитометры с целью обеспечения оптимального
энергопотребления. Плата питания обеспечивает необходимый набор стабилизированных
питающих напряжений. Плата памяти получает от платы процессора данные для сохранения в
энергонезависимую память.
Наземная часть представляет собой согласующее устройство с установленным
программным обеспечением, с декодером сигналов датчика давления и модулем передачи от
погружаемой части информации, с возможностью вывода ее на экран компьютера или
дальнейшей передачи.
Лист № 2
Всего листов 4
Пломбированиекорпусаинклинометраотнесанкционированногодоступане
предусмотрено.
Рисунок 1 – Внешний вид забойной части модулей инклинометрии iDM систем
телеметрических «NewTech»

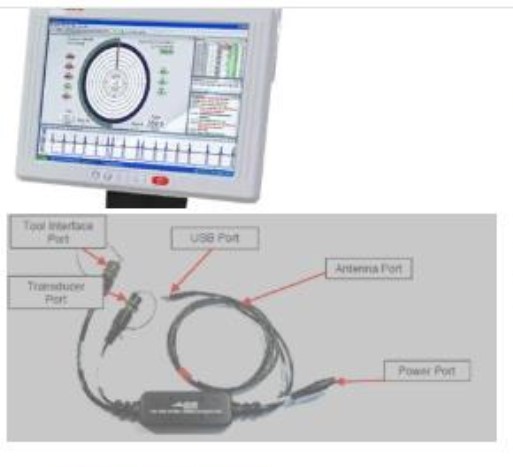

Рисунок 2 – Внешний вид наземной части модулей инклинометрии iDM систем
телеметрических «NewTech»
Программное обеспечение
Встроенное программное обеспечение инклинометров разработано для конкретной
измерительной задачи и осуществляет измерительные функции и функции считывания данных.
Идентификационные данные (признаки)
V. 06.70 и выше
Таблица 1 – Идентификационные данные программного обеспечения
Значение
Firmware
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО, не ниже
Цифровой идентификатор ПО*
-
ПО состоит из модулей управления питанием инклинометров, модулей обработки
показаний, передачи данных, записи данных, управления электромагнитом пульсатора.
Данное программное обеспечение разработано с закрытым исходным кодом, без
возможностиегоизменения.Внесениеизмененийвпрограммноеобеспечение
инструментальных модулей производится только заводом изготовителем. Обновление версий
установленного программного обеспечения производится напрямую с официального сервера
завода изготовителя. Возможности установки модифицированных или каким-либо образом
измененных версий отсутствует.
Уровень защиты программного обеспечения инклинометров «высокий» в соответствии
с Р 50.2.077-2014.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Метрологические и технические характеристики инклинометров приведены в таблицах
2 и 3.
±0,2
Таблица 2 - Метрологические характеристики инклинометров
Значение
от 0 до 180
измерений
от 0 до 360
измерений
±2,0
±1,0
от 0 до 360
измерений
Наименование характеристики
Диапазон измерений зенитных углов, °
Пределы допускаемой абсолютной погрешности
зенитных углов, °
Диапазон измерений азимутальных углов, º
Пределы допускаемой абсолютной погрешности
азимутальных углов, °
- при значения зенитного угла 5≤ α≤ 10°
- при значениях зенитного угла от 10< α≤ 175º
Диапазон измерений визирных углов, º
Пределы допускаемой абсолютной погрешности
визирного угла,° *
- при значениях зенитного угла от 0≤ α≤ 175º
±1,0
* - при зенитном угле ≤ 5° - по магнитному полю, при зенитном угле > 5° по гравитационному
полю.
от +5 до +125
47
82
1364
От 6662 до 7166
Таблица 3 - Технические характеристики инклинометров
Параметр
Значение
Условия эксплуатации:
- рабочая область значений температур,
о
С
Габаритные размеры, мм, не более:
-диаметр:
- по телу модуля инклинометрии
- по резиновым центраторам
-длина:
- модуля инклинометрии
- общая длина телесистемы (в зависимости от
типаразмера)
Параметры электрического питания:
- напряжение тока, В
- ток потребления, мА
-мощность, Вт
Литиевые батареи
От 10 до 30
От 10 до 100
От 0,25 до 3
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Количество
1 шт.
Обозначение
«NewTech»
МП 203- 45-2020
Комплектность средства измерений
Таблица 4 – Комплектность инклинометров
Наименование
Модуль инклинометрии iDM систем телеметрических
«NewTech»
Руководство по эксплуатации
Методика поверки
Контейнер транспортировочный
1 экз.
1 экз.
1 шт.
Лист № 4
Всего листов 4
Поверка
осуществляется в соответствии с документом по поверке МП № 203-45-2020 «ГСИ. Модули
инклинометрии iDM систем телеметрических «NewTech». Методика поверки», утвержденным
ФГУП «ВНИИМС» 28 августа 2020 года.
Основные средства поверки:
- квадрант оптический КО-60 с пределами допускаемой абсолютной погрешности
измерений ±60’’ (Рег. № 26905-15);
- буссоль АР-1 с погрешностью ориентирования не более 15’ (Рег. № 55288-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической
наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативныеи техническиедокументы, устанавливающиетребованиямодулям
инклинометрии iDM систем телеметрических «NewTech»
Техническая документация изготовителя
Изготовитель
NewTech MWD Services, LLC, США
Адрес: 22955 State Hwy. 249 Ste. 33 Tomball, Texas 77375
Тел.:+1 (832) 559-16-08, факс: +1 (832) 559-16-10
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «НьюТек-БТС» (ООО «НьюТек-БТС»)
ИНН 7725779605
Адрес: 115162, Россия, г. Москва, ул. Шаболовка, д.31Г, офис 24, помещение 6,
антресоль, этаж 4
Тел. (495) 363-6874, Факс (495) 363-6875
E-mail:nts@nt-serv.com
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
