Каналы измерительные системы измерений параметров системы регулирования и защиты паровой турбины "Крона-522" , ГРСИ 80592-20
Номер госреестра:
80592-20
Наименование СИ:
Каналы измерительные системы измерений параметров системы регулирования и защиты паровой турбины "Крона-522"
Обозначение типа:
Производитель:
Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА"), г. Пенза
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 4
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2343
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналы измерительные системы измерений параметров системы регулирования и
защиты паровой турбины «Trial-522»
Назначение средства измерения
Каналы измерительные системы измерений параметров системы регулирования и за-
щиты паровой турбины «Крона-522» (далее – каналы) предназначены для измерений силы по-
стоянного тока, напряжения постоянного тока, частоты переменного тока, частоты следования
электрических импульсов, угла сдвига фаз и интервалов времени.
Описание средства измерения
Каналы выполняют сбор информации о состоянии системы регулирования и защиты
паровой турбины, такой как:
значения силы, напряжения постоянного тока, частоты следования импульсов в це-
пях турбины;
значения токов управления и подмагничивания в катушках электромеханических
преобразователей турбины;
значения частоты переменного тока на выходе турбогенератора;
значения угла сдвига фазы напряжения турбогенератора относительно сигнала с
датчика оборотов при номинальной скорости вращения 1500 или 3000 об/мин;
значения времени протекания электромеханических процессов в турбине.
Каналы состоят из территориально распределенных по турбине первичных и промежу-
точных преобразователей, каналов связи с интерфейсом RS-485, устройства сбора информации
(далее – УСИ), ноутбука, принтера.
Принцип действия каналов основан на восприятии физических величин первичными
преобразователями, их преобразовании и передачи по каналам связи на устройство сбора ин-
формации, и далее на персональную вычислительную машину (ноутбук) для обработки, хране-
ния, выдачи на экран и принтер в удобной для пользователя форме.
Количество и состав каналов в системе зависит от разновидности объекта контроля и
может изменяться.
Каналы допускают работу совместно с первичными преобразователями сторонних про-
изводителей. Условия их использования и погрешности каналов приведены в разделе 2.3 доку-
мента НПКР 2.770.006 РЭ1 «Система измерений параметров системы регулирования и защиты
паровой турбины «Крона-522». Руководство по эксплуатации. Часть 1. Техническое описание и
формуляр».
Конструктивно каналы выполнены таким образом, чтобы время их монтажа и демон-
тажа на объекте контроля было минимальным.
Внешний вид каналов приведен на рисунке 1.
Лист № 2
Всего листов 8
Места пломбирования каналов от несанкционированного доступа приведены на рисун-
ке 2.
Лист № 3
Всего листов 8

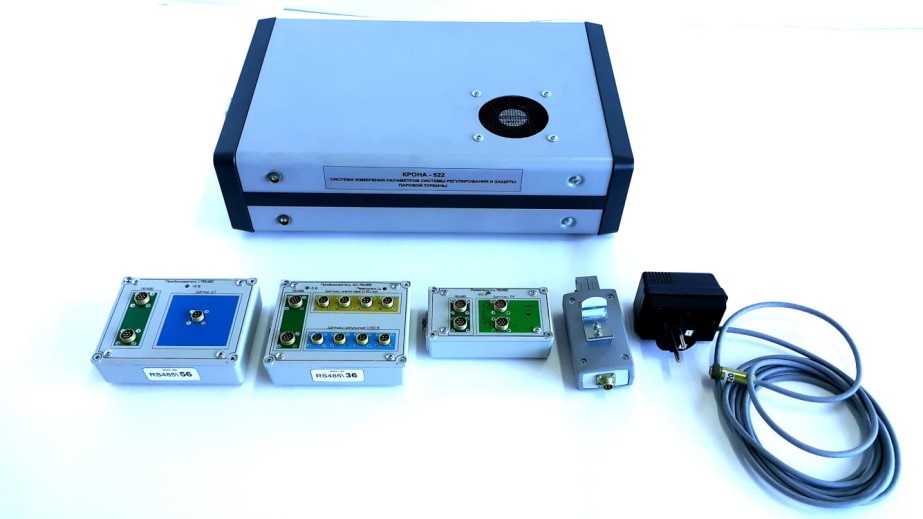

Рисунок 1 – Общий вид
Рисунок 2 – Места пломбирования
Места пломбирования
Лист № 4
Всего листов 8
Программное обеспечение
Программное обеспечение (далее по тексту – ПО) управляет ресурсами каналов, обра-
батывает, хранит и выводит на экран и принтер результаты измерений, обеспечивает диалог с
пользователем.
ПО разделено на метрологически значимую и незначимую части. Доступ к изменению
метрологически значимой части ПО защищен паролем.
Контроль идентификационных данных метрологически значимой части ПО проводится
автоматически каждый раз при включении питания. При этом вычисляется контрольная сумма
метрологически значимой части ПО. Результат вычисления сравнивается с её цифровым иден-
тификатором и при отличии от идентификатора на экране появляется сообщение «Вычисленная
контрольная сумма метрологически значимой части ПО не соответствует его цифровому иден-
тификатору!».
Таблица 1 – Идентификационные данные метрологически значимого ПО
Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы
Значение
DLL_KRONA_522.dll
1.3.0
AD0198C7
CRC32
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «средний» по Р 50.2.077-2014.
Наименование
характеристики
Диапазон измерений
Пределы допускаемой погрешности измерений
Сила постоянного
тока
Напряжение
постоянного тока
Сила постоянного
тока в катушках
ЭМП турбины
Метрологические и технические характеристики
Метрологические и технические характеристики каналов приведены в таблицах 2 и 3
соответственно.
Таблица 2 – Метрологические характеристики
основнойдополнительной
1)
от 0 до 20 мА±0,5 %±0,25 %
от –5 до +5 мА
от –20 до +20 мА
от –0,1 до +0,1 А
от –0,2 до +0,2 А
от –0,5 до +0,5 А
от –1 до +1 А
от –2 до +2 А
от –2,5 до +2,5 А
от –5 до +5 А
от –10 до +10 А
±1 %±0,5 %
от –1 до +1 В
от –10 до +10 В
от –100 до +100 В
от –1000 до +1000 В
от –0,1 до +0,1 А
от –0,2 до +0,2 А
от –1 до +1 А
от –2 до +2 А
от –6,3 до +6,3 А
Лист № 5
Всего листов 8
Наименование
характеристики
от 1 до 70 Гц
относительной
±0,1 %
относительной
±0,05 %
от 1 до 4000 имп/с
от 0 до 360º
±0,1 %
±0,05 %
Продолжение таблицы 2
Пределы допускаемой погрешности измерений
Диапазон измерений
основнойдополнительной
1)
Частота
переменного тока
Частота следования
импульсов
Угол сдвига фазы
напряжения турбо-
генератора относи-
тельно сигнала с
датчика оборотов
Примечания:
1. При отклонении температуры окружающего воздуха от нормальной на каждые 10 °С.
2. Пределы допускаемой абсолютной погрешности курсорных измерений временных интерва-
лов ±10 мс.
3. Указанные в настоящей таблице значения погрешностей (кроме специально оговоренных
случаев) являются приведенными. Нормирующим значением при определении приведенной
погрешности является верхнее значение диапазона измерений
Значение
от 198 до 242
от 49,5 до 50,5
круглосуточно
Таблица 3 – Технические характеристики
Наименование параметра
Напряжение питающей сети переменного тока, В
Частота питающей сети переменного тока, Гц
Продолжительностьнепрерывнойработы
Нормальные условия:
– температура окружающего воздуха, °С
– относительная влажность окружающего воздуха, %
– атмосферное давление, кПа (мм рт. ст.)
от +15 до +25
от 30 до 80
от 84 до 106
(от 630 до 795)
Рабочие условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность воздуха (при температуре +25 °С), %
– атмосферное давление, кПа (мм рт. ст.)
от +5 до +50
до 80
от 84 до 106,7 (от 630 до 800)
Знак утверждения типа
наносится фотохимическим или печатным способом в верхнем правом углу лицевой панели
устройства сбора информации методом печати, на титульный лист руководства по эксплуата-
ции в верхний правый угол типографским способом.
Комплектность
Комплект поставки каналов определяется заказчиком и может быть выбран из перечня,
приведенного в таблице 4.
Лист № 6
Всего листов 8
–
В зависимости от заказа
–
В зависимости от заказа
1 шт.
НПКР 00192-01
В зависимости от заказа
–
В зависимости от заказа
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Узел сбора информации (УСИ)
НПКР 3.051.007
1 шт.
Кабель питания УСИ от сети переменного
тока 220 В
250 В-10 А-1,8 м1 шт.
Ноутбук (в зависимости от степени защи-
В зависимости от заказа
–
Патч-корд UTP 5,
длина 1 м
щенности от воздействий окружающей сре-
ды поставляется в одном из следующих ис-
полнений:
– обычный
– с усиленной защитой
– защищенный)
Адаптер питания ноутбука от сети перемен-
ного тока 220 В
Манипулятор «мышь» к ноутбуку
Кабель Ethernet для подключения УСИ к
ноутбуку
Программное обеспечение каналов.
Дистрибутив.
Принтер цветной (поставляется в одном из
следующих исполнений:
– струйный
– лазерный)
Датчик нуля сети ДН-01
Датчик тока ДТ-01
Датчик тока ДТ-02
Датчик тока ДТ-03
Адаптер АТ ±0,2 А
Адаптер ААС-20 мА
Адаптер АДС-50 В
Адаптер АСК
Адаптер АТГ ±5 мА
Адаптер АТГ ±20 мА
Адаптер АТГ ±0,1 А
Адаптер АТГ ±0,2 А
Адаптер АТГ ±0,5 А
Адаптер АТГ ±1,0 А
Адаптер АТГ ±2,0 А
Адаптер АТГ ±2,5 А
Адаптер АТГ ±5,0 А
Адаптер АТГ ±10,0 А
Адаптер АНГ ±1 В
Адаптер АНГ ±10 В
Адаптер АНГ ±100 В
Адаптер АНГ ±1000 В
Адаптер АДСГ
Адаптер АСКГ
НПКР 5.189.016
НПКР 2.727.025
НПКР 2.727.047
НПКР 2.727.048
НПКР 2.727.035
НПКР 2.727.037
НПКР 2.727.039
НПКР 2.727.036
НПКР 2.727.041-01
НПКР 2.727.041
НПКР 2.727.041-02
НПКР 2.727.041-03
НПКР 2.727.041-04
НПКР 2.727.041-05
НПКР 2.727.041-06
НПКР 2.727.041-07
НПКР 2.727.041-08
НПКР 2.727.041-09
НПКР 2.727.042
НПКР 2.727.042-01
НПКР 2.727.042-02
НПКР 2.727.042-03
НПКР 2.727.043
НПКР 2.727.044
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
Лист № 7
Всего листов 8
Поверка
осуществляется по документу НПКР 2.770.006 РЭ3 «Каналы измерительные системы измере-
ний параметров системы регулирования и защиты паровой турбины «Крона-522». Руководство
по эксплуатации. Часть 3. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ»
7 октября 2020 г.
Основные средства поверки:
– калибратор многофункциональный Fluke 5520A (регистрационный номер 51160-12 в
Федеральном информационном фонде);
– генератор сигналов произвольной формы 33220А (регистрационный номер 32993-09 в
Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
НПКР 2.770.006 РЭ1
1 экз.
НПКР 2.770.006 РЭ2
1 экз.
НПКР 2.770.006 РЭ3
1 экз.
Обозначение
Количество
НПКР 2.727.021
НПКР 2.727.022
НПКР 2.727.023
НПКР 6.644.159
НПКР 6.644.159-01
НПКР 6.644.157
НПКР 6.644.157-01
НПКР 6.644.193
НПКР 6.644.193-01
НПКР 6.644.158
НПКР 6.644.158-01
НПКР 6.644.158-08
НПКР 6.644.158-02
НПКР 6.644.158-09
НПКР 6.644.158-03
НПКР 6.644.158-04
НПКР 6.644.158-05
НПКР 6.644.158-06
НПКР 6.644.158-10
НПКР 6.644.158-07
НПКР 6.644.158-11
НПКР 6.644.158-12
НПКР 6.644.158-13
НПКР 6.644.196
НПКР 2.727.024
НПКР 2.770.006 ВЭ
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
В зависимости от заказа
1 экз.
Продолжение таблицы 4
Наименование
Преобразователь AD/RS485
Преобразователь I/RS485
Разветвитель RS485
Кабель РФ605-2 м
Кабель РФ605-3 м
Кабель DMP-2 м
Кабель DMP-3 м
Кабель КС1-2 м
Кабель КС1-3 м
Кабель RS-485-1м
Кабель RS-485-2м
Кабель RS-485-3м
Кабель RS-485-4м
Кабель RS-485-5м
Кабель RS-485-6м
Кабель RS-485-10м
Кабель RS-485-15м
Кабель RS-485-20м
Кабель RS-485-25м
Кабель RS-485-30м
Кабель RS-485-35м
Кабель RS-485-50м
Кабель RS-485-70м
Переходник RS-485
Терминатор
Ведомость эксплуатационных документов
Руководство по эксплуатации. Часть 1.
Техническое описание и формуляр
Руководство по эксплуатации. Часть 2.
Программное обеспечение
Руководство по эксплуатации. Часть 3.
Методика поверки
Схема подключения к турбине
НПКР 2.770.006-ХХ Э6
1 экз.
Лист № 8
Всего листов 8
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к каналам измерительным
системы измерений параметров системы регулирования и защиты паровой турбины
«Крона-522»
Приказ Федерального агентства по техническому регулированию и метрологии от
1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств из-
мерений силы постоянного тока в диапазоне от 1·10
-16
до 100 А».
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств
измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств из-
мерений времени и частоты».
ГОСТ 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений ко-
эффициента масштабного преобразования и угла фазового сдвига напряжения переменного то-ка
промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кВ.
Каналы измерительные системы измерений параметров системы регулирования и за-
щитыпаровойтурбины«Крона-522».Частныетехническиеусловия.
ЧТУ 4343-522-27756312-2020.
Изготовитель
Общество с ограниченной ответственностью Научно-производственный комплекс
«КРОНА» (ООО НПК «КРОНА»),
ИНН 5837000407
Адрес: 440028, г. Пенза, ул. Проспект Победы, д. 69.
Телефон (факс): (8412) 44-47-09, 44-04-89, 44-42-91
Е-mail: krona@npk-krona.ru
Web-сайт: www.npk-krona.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29477-08 | Приборы показывающие измерительные спидометров | 1118-2 | ОАО "Счетмаш", г.Курск | Первичная поверка при выпуске | Перейти |
| 48190-11 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) ОАО "Рязанская энергетическая сбытовая компания" (ЗАО "Жигулевские стройматериалы") | Нет данных | ЗАО ИТФ "Системы и технологии", г.Владимир | 4 года | Перейти |
| 43237-09 | Тепловычислители | Тепло-3В | ООО "Фирма "Системы электроники и медицины" (СЭМ), г.Новосибирск | 4 года | Перейти |
| 20940-01 | Системы контроля и управления | Энергия | ГУП НИИ измерительных систем им.Ю.Е.Седакова (НИИИС), г.Нижний Новгород | 1 год | Перейти |
| 61508-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ "Выходной" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
